Montážní profil PV hliníkový 40×40 mm / 625 cm – na šestihranné šrouby M10

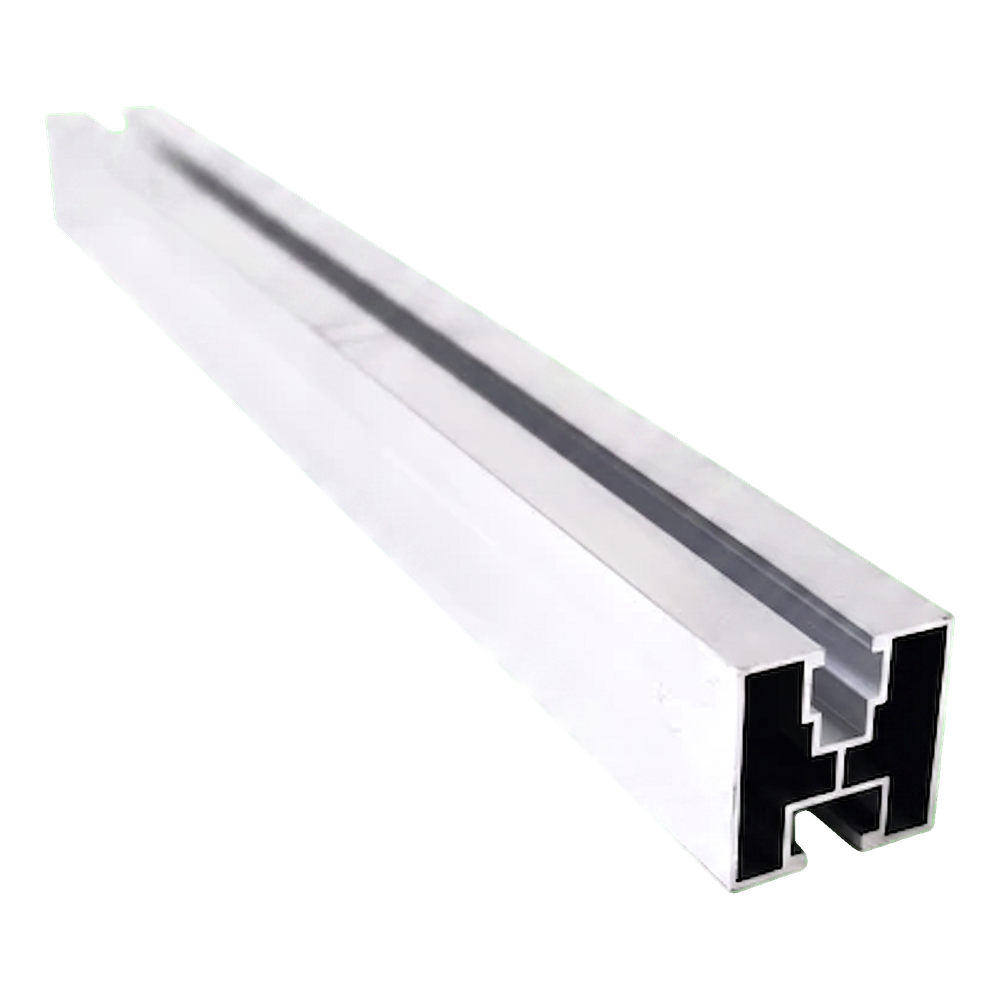

Montážní hliníkový profil 40×40 mm se dvěma drážkovými kanály – perspektivní pohled

Montážní profil PV 40×40 mm o délce 625 cm je základním prvkem nosné konstrukce fotovoltaických instalací na šikmých střechách. Vyrobený ze slitiny hliníku 6060 spojuje nízkou vlastní hmotnost s dobrou mechanickou pevností a vysokou odolností proti korozi. Dvoukanálová konstrukce průřezu — s horním drážkovým kanálem pro upevnění modulových svorek a spodním kanálem pro spojení se střešními háky, adaptéry nebo trojúhelníky — umožňuje rychlou a spolehlivou montáž celého systému. Profil je přizpůsoben šestihranným šroubům M10 DIN 933 ve spodním kanálu a čtvercovým maticím M8 v horním kanálu, což zajišťuje kompatibilitu s běžnými středovými a koncovými svorkami dostupnými na trhu.

Klíčové výhody pro instalatéra

Dvoukanálový průřez 40×40 mm umožňuje nezávislé upevnění PV modulů (horní kanál) a střešní podkonstrukce (spodní kanál)

Hliník 6060 zajišťuje odolnost proti korozi a vlivům povětrnostních podmínek — profil je dostupný také v černě eloxované verzi pro zvýšenou ochranu a estetiku

Délku lze prodloužit pomocí spojek profilů dostupných samostatně, což poskytuje flexibilitu při navrhování rozteče lišt

Tloušťka stěny 1,2 mm při hmotnosti pouhých 0,82 kg/m minimalizuje zatížení střešní konstrukce

Slitina hliníku 6060 je vhodná k eloxování, což zajišťuje dodatečnou ochranu a dekorativní povrchovou úpravu

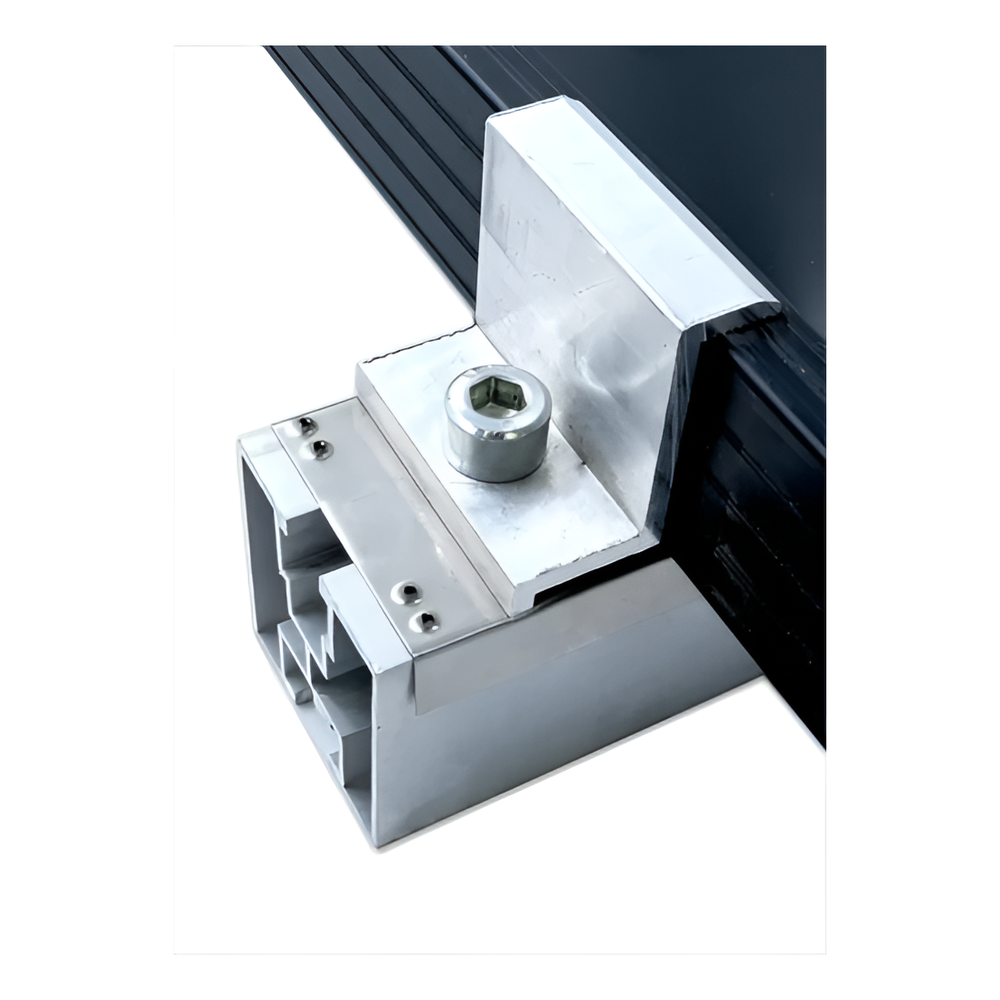

Hliníkový profil 40×40 s namontovanou koncovou svorkou – detail upevnění

Profil se osvědčuje jako nosná lišta v montážních systémech na šikmých střechách krytých plechovou krytinou, trapézovým plechem a jinými krytinami. Horní drážkový kanál přijímá středové a koncové svorky, které přitlačují rám fotovoltaického modulu přímo k profilu. Spodní kanál slouží ke spojení se střešními háky nebo adaptéry upevněnými ke krokvím. Díky tomu vytváří celá konstrukce stabilní, větraný nosný systém, přenášející zatížení větrem a sněhem na střešní krov.

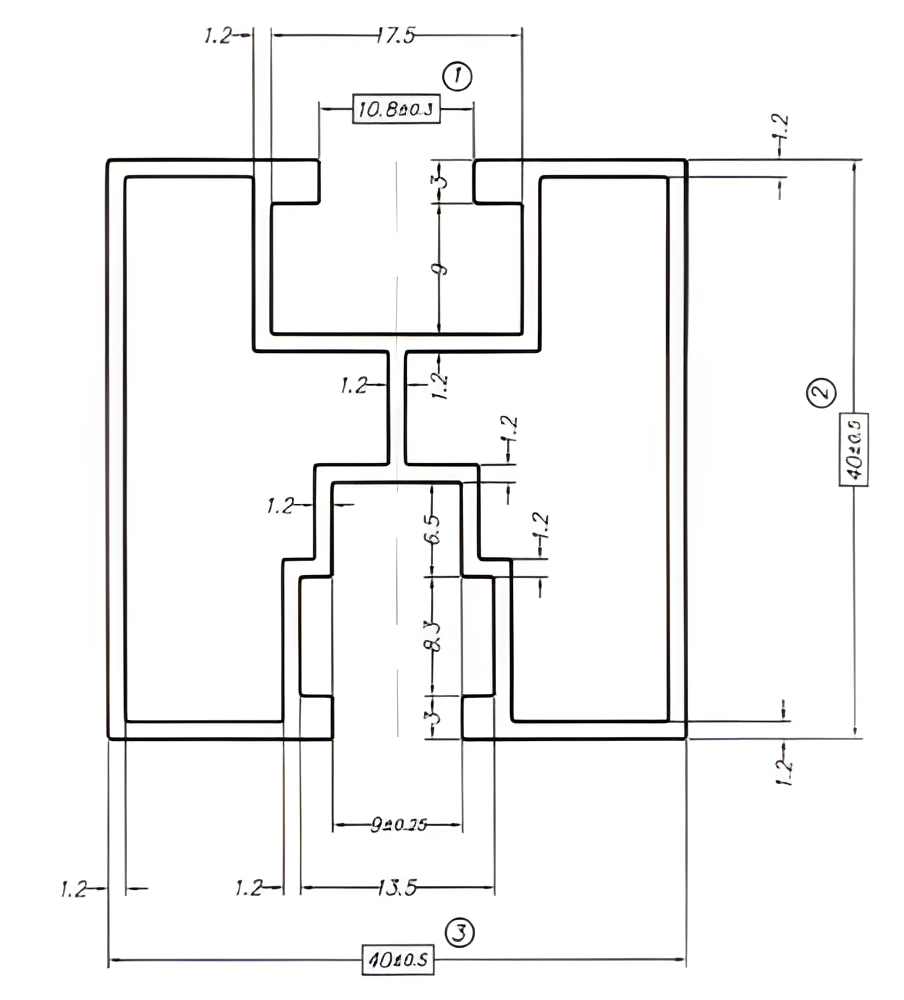

Rozměrový výkres průřezu profilu 40×40 mm s vyznačenými rozměry kanálů a stěn

Průřez a rozměry kanálů

Technický výkres průřezu ukazuje podrobnou geometrii profilu. Vnější rozměry jsou 40 ±0,5 × 40 ±0,5 mm. Horní drážkový kanál má šířku otvoru 10,8 ±0,3 mm a je přizpůsoben čtvercovým maticím M8. Spodní drážkový kanál má šířku otvoru 9 ±0,75 mm a hloubku umožňující usazení šestihranného šroubu M10 DIN 933. Tloušťka stěny činí 1,2 mm po celém obvodu profilu, což zajišťuje rovnoměrné rozložení napětí při zachování nízké hmotnosti.

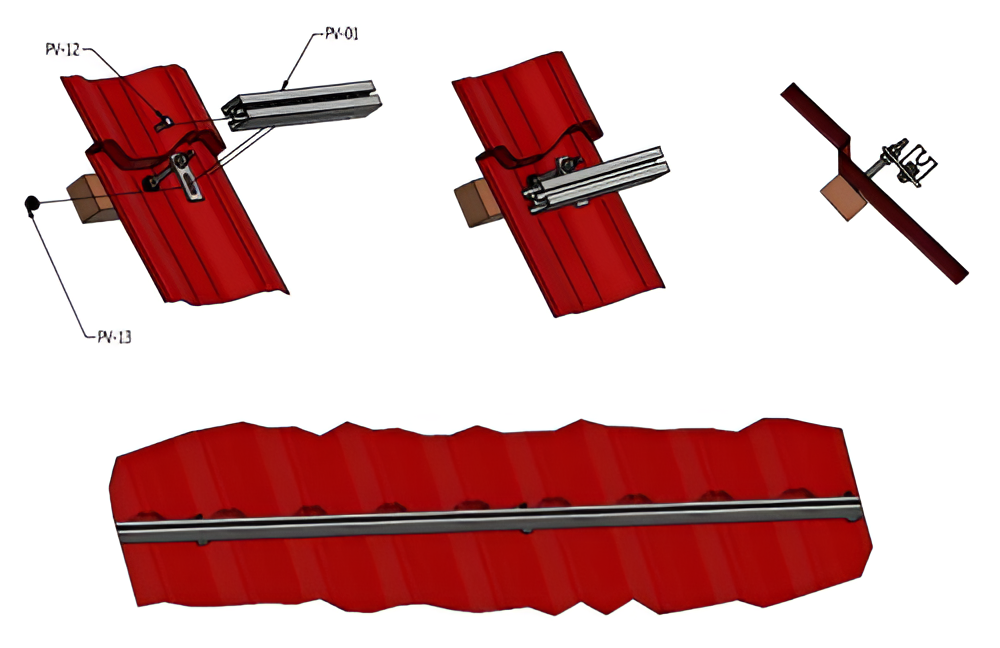

Schéma montáže profilu na šikmé střeše se střešními háky a svorkami – 3D pohled

Video prezentující montážní systém s hliníkovým PV profilem

Video prezentující montáž profilu na střešní konstrukci

Video prezentující použití profilu ve fotovoltaické instalaci

Rozměry

Průřez (šířka × výška)	40 × 40 mm (±0,5 mm)
Délka	625 cm
Tloušťka stěny	1,2 mm
Hmotnost na metr	0,82 kg
Šířka otvoru horního kanálu	10,8 ±0,3 mm
Šířka otvoru spodního kanálu	9 ±0,75 mm

Materiál a povrchová úprava

Materiál / slitina	hliník 6060
Povrchová úprava	surová (černě eloxovaná verze dostupná samostatně)

Montáž a kompatibilita

Montážní kanál / typ drážky	dvojitý — horní (svorky PV modulů) + spodní (háky / střešní adaptéry)
Kompatibilní šrouby	horní kanál: čtvercová matice M8; spodní kanál: šestihranný šroub M10 DIN 933
Typ střechy / podkladu	šikmé střechy — plechová krytina, trapézový plech a jiné krytiny s podkonstrukcí na hácích nebo adaptérech
Způsob spojení	spojky profilů (dostupné samostatně) umožňující prodloužení lišty

Další parametry

Eloxovaná verze	ano — dostupná v černě eloxované variantě
Dodání	FTL (plný kamion)

Technické údaje

Délka [mm]	6250
Profil [mm]	40×40
Typ drážky	Pro šestihranný šroub
Povrchová úprava	Přírodní
Délka [mm]	6250
Profil [mm]	40×40
Typ drážky	Pro šestihranný šroub
Povrchová úprava	Přírodní
