Zemnicí podložka – kontaktní destička PV z nerezové oceli 40×40 mm

Dostupnost: Skladem (velké množství)

Doručení do: 5 dní

Hmotnost: 0.004 kg

Cena/ ks: 1,56 Kč 1.56

vč. 21.00% DPH, bez nákladů na dopravu

Cena bez DPH/ ks: (1,28 Kč)

bez 21.00% DPH, bez nákladů na dopravu

* Možnosti Balení:

Kus
Balení: 500 kusů
Balení: 15000 kusů
Balení: 30000 kusů

množství ks

Celkem:

produkt nedostupný

přidat do seznamu přání

* - Pole povinné

Hodnocení:

Prodejce: -

Kód produktu: PV-20

doporučit příteli

Popis

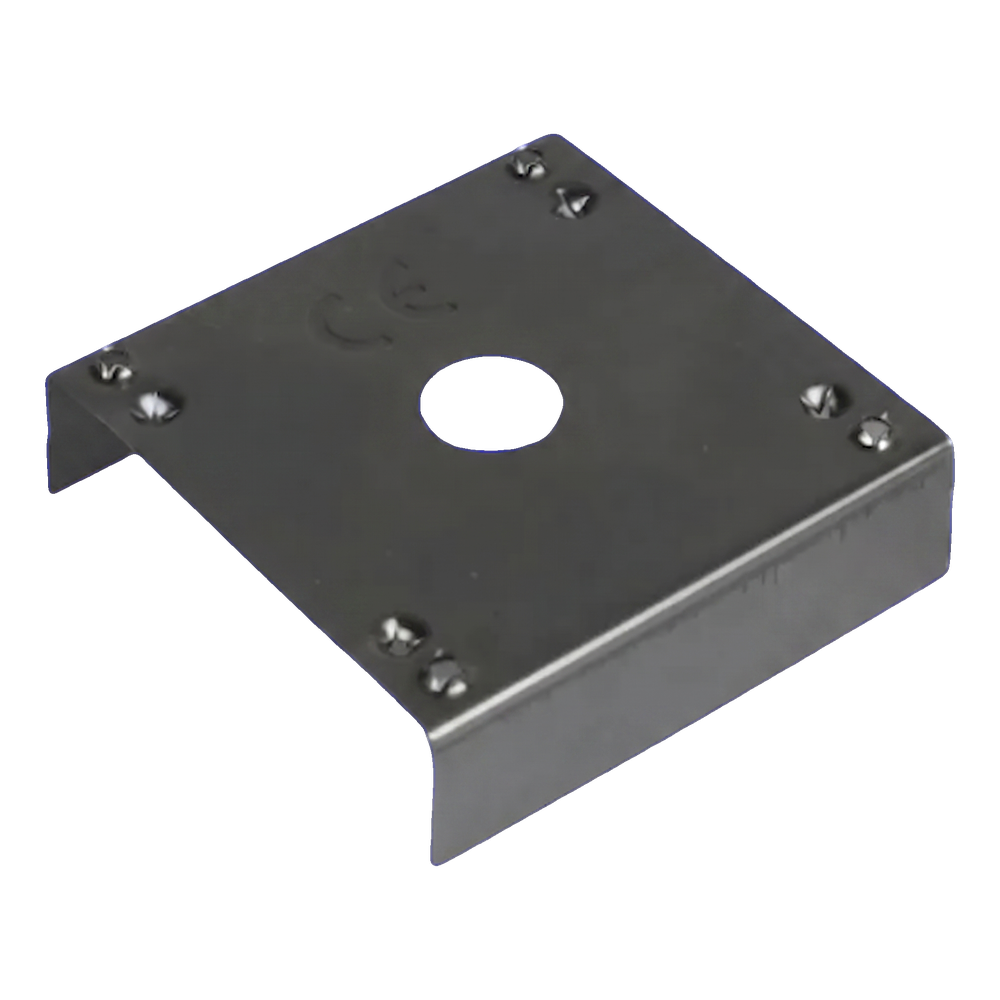

Zemnicí podložka – kontaktní destička PV z nerezové oceli 40×40 mm

Zemnicí podložka – kontaktní destička 40×40 mm z nerezové oceli

Zemnicí podložka – kontaktní destička je nezbytným prvkem vyrovnávacích spojení ve fotovoltaických instalacích. Zajišťuje galvanickou kontinuitu mezi rámy PV modulů a montážní konstrukcí, čímž umožňuje účinné vyrovnání elektrických potenciálů. Osm ostrých kuželových výstupků rozmístěných symetricky na povrchu destičky proráží tenkou anodizovanou vrstvu hliníku pokrývající rámy panelů — vrstvu, která je izolátorem a nevede elektrický náboj. Díky tomu se podložka dostane přímo k vrstvě kovového hliníku a vytváří pevné a trvanlivé elektrické spojení. Destička je vyrobena z nerezové oceli 1.4301 (austenitická třída A2/304), což zaručuje výjimečnou odolnost proti korozi a mnohaletý, nepřerušovaný provoz za jakýchkoli povětrnostních podmínek. Tvar otevřeného úhelníku se dvěma ohnutými křidélky usnadňuje polohování na montážním profilu a stabilizuje prvek před dotažením šroubu.

Proč používat kontaktní destičky

Prorážejí anodizovanou izolační vrstvu rámů panelů a zajišťují spolehlivý elektrický kontakt

Nerezová ocel A2 (1.4301/304) — austenitická, nemagnetická, odolná proti korozi za jakýchkoli podmínek prostředí, včetně mořské a průmyslové atmosféry

Kompaktní rozměry 40×40 mm — kompatibilita s běžnými montážními profily PV

Tvar úhelníku stabilizuje podložku na profilu — rychlá a spolehlivá montáž bez dalšího polohování

Minimální hmotnost (4 g) nemá vliv na zatížení konstrukce

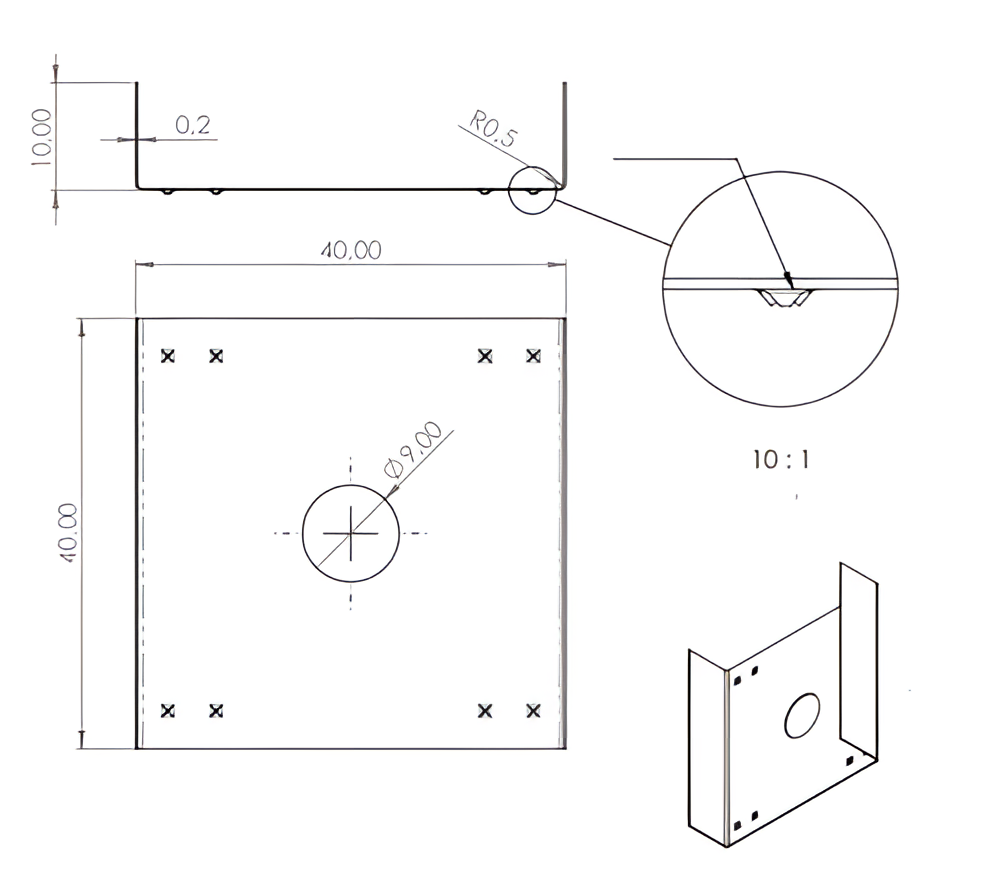

Technický výkres zemnicí podložky 40×40 mm s rozměry a detailem výstupku

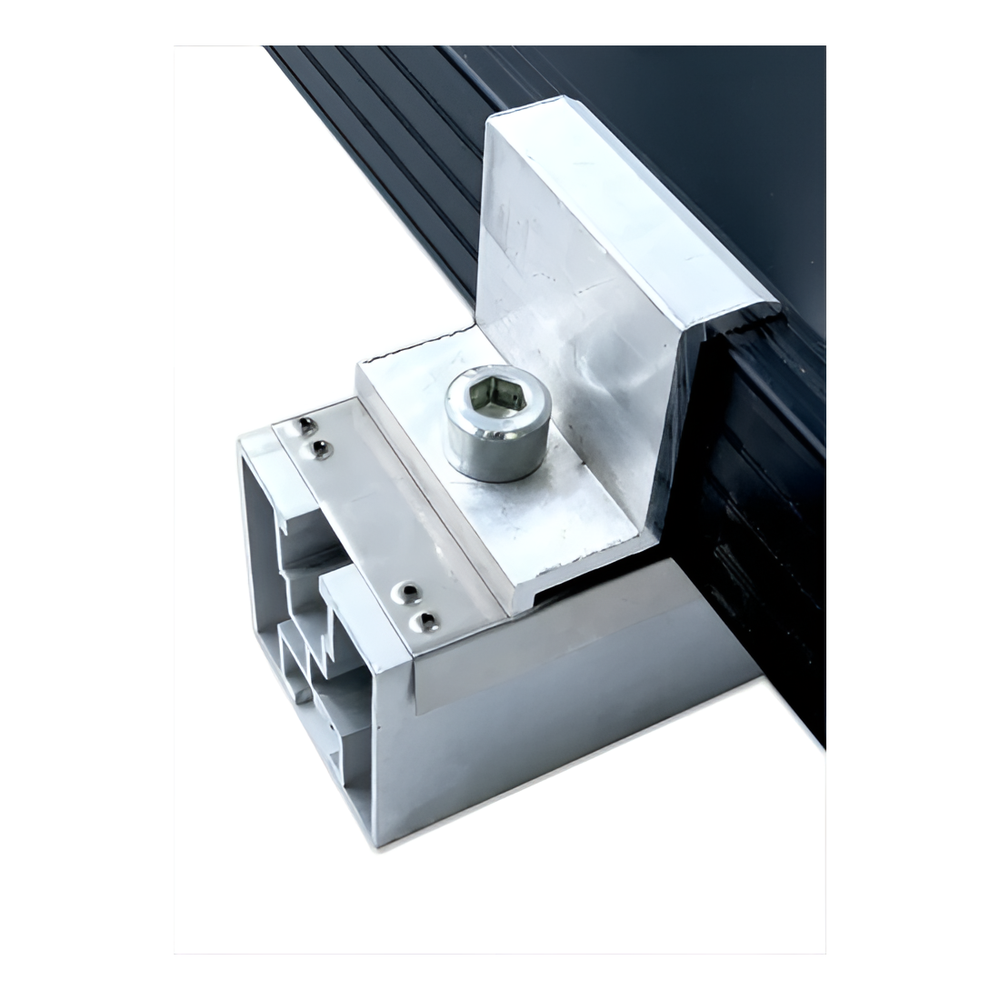

Zemnicí podložka namontovaná mezi svorkou a hliníkovým profilem s rámem PV panelu

Fotografie zobrazuje kontaktní podložku namontovanou mezi upevňovací svorkou a hliníkovým profilem konstrukce PV. Zemnicí výstupky jsou přitlačeny k rámu fotovoltaického modulu, prorážejí anodizovanou vrstvu a zajišťují spolehlivý galvanický kontakt nezbytný pro správné vyrovnání potenciálů v instalaci.

Video prezentující zemnicí podložku ve fotovoltaické instalaci

Video prezentující použití kontaktní destičky ve vyrovnávacích spojeních PV

Video prezentující montáž zemnicích prvků ve fotovoltaickém systému

Technické parametry

Typ prvku	zemnicí podložka – kontaktní destička
Průměr / rozměr	40 × 40 mm
Výška ohybu (křidélko)	10 mm
Průměr montážního otvoru	Ø 9 mm
Tloušťka	0,2 mm
Počet zemnicích výstupků	8
Poloměr výstupku	R 0,5 mm

Materiál

Materiál	nerezová ocel 1.4301 (A2 / třída 304)
Odolnost proti korozi	vysoká — austenitická nemagnetická ocel s přídavkem niklu

Montáž a použití

Způsob montáže	dotažení šroubem přes centrální otvor Ø 9 mm na montážním profilu
Kompatibilní profily / konstrukce	hliníkové montážní profily PV — rámy fotovoltaických modulů

Fyzikální vlastnosti

Hmotnost	0,004 kg (4 g)

Bezpečnost
