59,56 Kč
49,22 Kč
PV-17-03
Plochá podložka DIN 125 M10 nerezová ocel A2 – ⌀10,5 mm pro instalace FV
0,56 Kč
Cena bez DPH: 0,44 Kč
PV-17-01
Podložka nerezová ocelová A2 DIN 125 M8 ⌀8,4 mm
0,28 Kč
Cena bez DPH: 0,22 Kč
PV-17-04
Podložka plochá DIN 125 M12 nerezová ocel A2 – ⌀13 mm
1,00 Kč
Cena bez DPH: 0,83 Kč
PV-17-05
Plochá podložka DIN 125 M14 nerezová ocel A2 – ⌀15 mm
1,94 Kč
Cena bez DPH: 1,61 Kč
PV-17-06
Podložka plochá DIN 125 M16 nerezová ocel A2 – ⌀17 mm pro fotovoltaické instalace
2,06 Kč
Cena bez DPH: 1,72 Kč
PV-25-06
Pružná podložka DIN 7980 A2 M8 – nerezová ocel 1.4301
1,00 Kč
Cena bez DPH: 0,83 Kč
000-078
Podložka M6 DIN 125 A2 140 HV 6.4
0,17 Kč
Cena bez DPH: 0,11 Kč
000-166
Podložka M24 DIN 125 A2 140 HV 25
8,61 Kč
Cena bez DPH: 7,11 Kč
000-167
Podložka M27 DIN 125 A2 140 HV 28
8,61 Kč
Cena bez DPH: 7,11 Kč
000-168
Podložka M30 DIN 125 A2 140 HV 31
12,22 Kč
Cena bez DPH: 10,11 Kč
000-174
Podložka M6 DIN 125 A4 140 HV 6.4
0,28 Kč
Cena bez DPH: 0,22 Kč
000-198
Podložka M8 DIN 125 A4 140 HV 8,4
0,50 Kč
Cena bez DPH: 0,39 Kč
000-199
Podložka M10 DIN 125 A4 140 HV 10,5
1,00 Kč
Cena bez DPH: 0,83 Kč

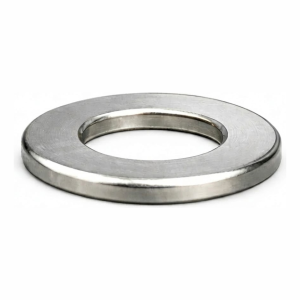

000-200
Podložka M12 DIN 125 A4 140 HV 13
1,78 Kč
Cena bez DPH: 1,44 Kč
000-201
Podložka M14 DIN 125 A4 140 HV 15
2,94 Kč
Cena bez DPH: 2,44 Kč
000-202
Podložka M16 DIN 125 A4 140 HV 17
2,94 Kč
Cena bez DPH: 2,44 Kč
Nerezové podložky DIN 125 a DIN 7980 pro šroubové spoje
Kategorie Podložky obsahuje 16 nerezových podložek pro šroubové spoje: ploché podložky podle DIN 125 z oceli A2 a A4 a jednu pružnou podložku DIN 7980. Rozkládají zatížení pod hlavou šroubu nebo maticí a chrání spojovaný povrch. Jsou určeny pro instalatéry a montážní firmy, včetně těch, které pracují na fotovoltaických konstrukcích.
Co v kategorii najdete
- Ploché podložky A2 DIN 125, M6 až M30, nerezová ocel 1.4301 (AISI 304), nemagnetické.
- Ploché podložky A2 pro FV instalace, M8 až M16, vnější průměr 16–30 mm, tloušťka 1,6–3 mm.
- Ploché podložky A4 DIN 125, M6 až M16, nerezová ocel AISI 316 s molybdenem, tvrdost 140 HV.
- Pružná podložka A2 DIN 7980, M8, vnitřní průměr 8,1 mm, vnější průměr 12,7 mm, výška 4 mm.
Jak vybrat
- Druh oceli: A2 (1.4301, AISI 304) se hodí pro běžné venkovní použití. A4 (AISI 316, s molybdenenem) je určena do agresivního prostředí.
- Velikost závitu: podložku zvolte podle šroubu, od M6 do M30. Pružná podložka je k dispozici pouze v rozměru M8.
- Typ podložky: pro rozložení tlaku zvolte plochou podložku. Pružnou podložku DIN 7980 použijte tam, kde si má spoj udržet předpětí.
- Rozměry: zkontrolujte průměr otvoru, vnější průměr a tloušťku. Například podložka A2 M12 pro FV má otvor 13 mm, vnější průměr 24 mm a tloušťku 2,5 mm.
Typické použití
Podložky A2 v rozměrech M8 až M16 jsou popsány pro šroubové spoje fotovoltaických konstrukcí. Patří sem střešní i pozemní instalace a další venkovní konstrukce. Podložka M12 je popsána také pro mořské prostředí. Podložky A4 se volí tam, kde jsou podmínky agresivní. Pružná podložka pomáhá ve spojích vystavených změnám teploty nebo vibracím.
Často kladené otázky
Jaký je rozdíl mezi podložkami A2 a A4?
A2 je austenitická nerezová ocel 1.4301 (AISI 304), nemagnetická, s přídavkem niklu pro odolnost proti korozi. A4 je nerezová ocel AISI 316 s molybdenem, určená do agresivního prostředí.
K čemu slouží pružná podložka?
Pružná podložka DIN 7980 udržuje ve spoji stálé předpětí. Svým pružným účinkem vyrovnává tepelné změny a brání uvolnění způsobenému kolísáním teploty nebo vibracemi.
Které podložky jsou uvedeny pro FV instalace?
Ploché podložky A2 DIN 125 v rozměrech M8, M10, M12, M14 a M16 jsou popsány pro šroubové spoje fotovoltaických instalací. Pro fotovoltaické použití je uvedena také pružná podložka DIN 7980 M8.
Nejste si jisti, jaký druh oceli nebo rozměr se pro váš spoj hodí? Obraťte se na naši technickou podporu, rádi vám s výběrem poradíme.
