Zemnicí podložka PV kruhová plná Ø35 mm – nerezová ocel A2

Dostupnost: Skladem (velké množství)

Doručení do: 5 dní

Hmotnost: 0.002 kg

Cena/ ks: 3,11 Kč 3.11

vč. 21.00% DPH, bez nákladů na dopravu

Cena bez DPH/ ks: (2,56 Kč)

bez 21.00% DPH, bez nákladů na dopravu

* Možnosti Balení:

Kus
Balení: 500 kusů
Balení: 15000 kusů
Balení: 30000 kusů

množství ks

Celkem:

produkt nedostupný

přidat do seznamu přání

* - Pole povinné

Hodnocení:

Prodejce: -

Kód produktu: PV-20-03

doporučit příteli

Popis

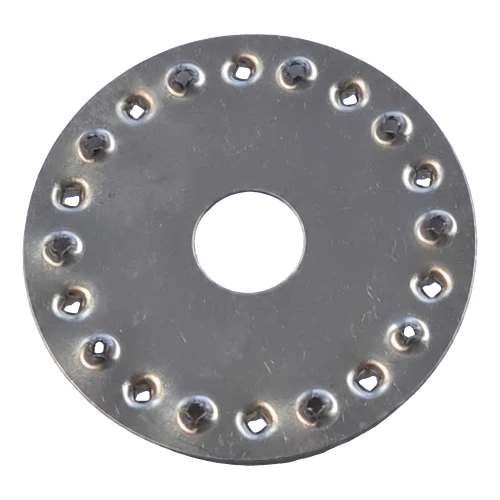

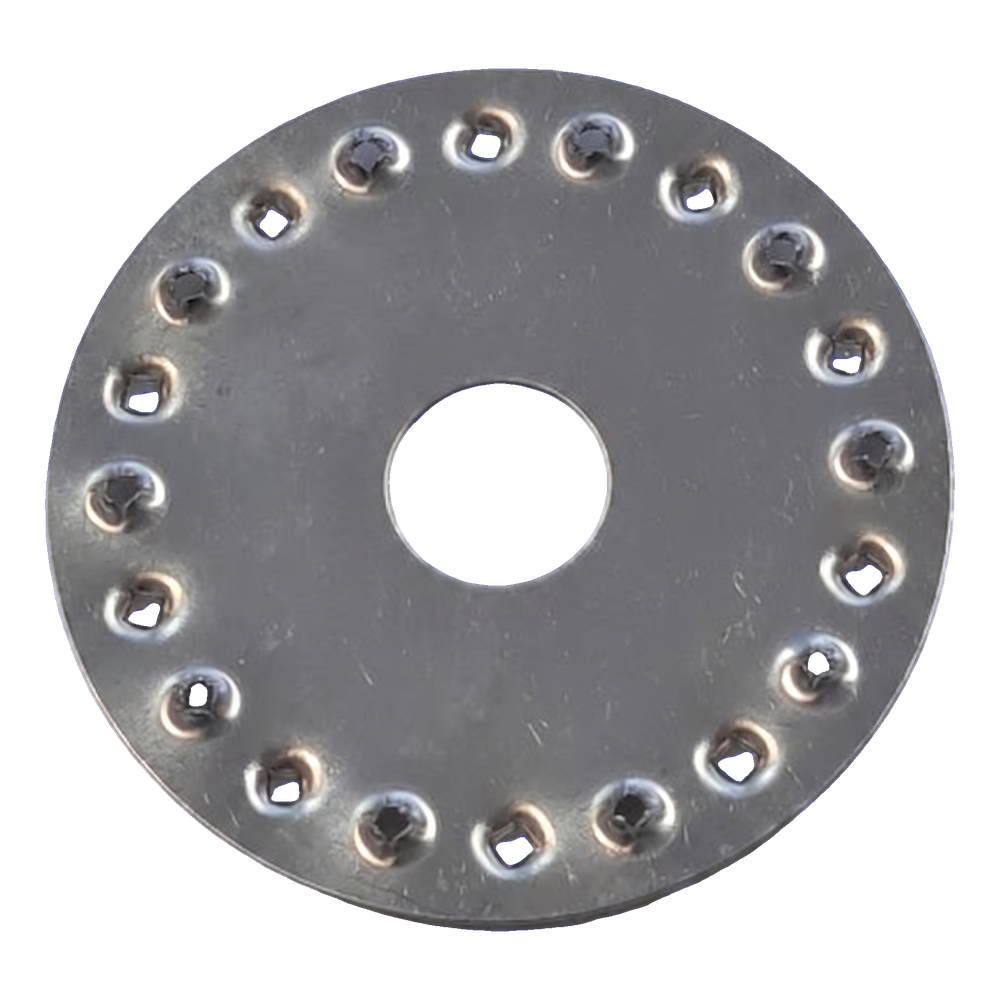

Zemnicí podložka PV kruhová plná Ø35 mm – nerezová ocel A2

Zemnicí podložka kruhová plná Ø35 mm z nerezové oceli A2 s výstupky

Zemnicí podložka varianta III je kruhový, plný montážní prvek určený k vyrovnávání potenciálů ve fotovoltaických instalacích. Jejím úkolem je zajistit galvanickou kontinuitu spojení mezi rámy PV modulů, konstrukčními profily a ostatními kovovými prvky systému. Charakteristické ostré výstupky rozmístěné po obvodu podložky prorážejí tenkou vrstvu eloxovaného hliníku pokrývající rámy fotovoltaických modulů — vrstvu, která je izolantem a nevede elektrický náboj. Díky tomu se výstupky dostávají přímo k vrstvě hliníku pod eloxem a vytvářejí pevné a trvanlivé elektrické spojení. Podložka je vyrobena z nerezové oceli A2 (1.4301, jakost 304) — austenitické nemagnetické oceli, pružné a odolné vůči napětí. Vysoká odolnost proti korozi vyplývající z přídavku niklu do slitiny zaručuje nepřerušený provoz ve všech podmínkách prostředí po mnoho let provozu instalace.

Klíčové výhody pro instalatéra

Výstupky prorážející eloxovanou vrstvu zajišťují spolehlivý galvanický kontakt bez nutnosti dalšího opracování rámů

Austenitická struktura zaručuje dlouholetou trvanlivost spojení za všech povětrnostních podmínek

Univerzální centrální otvor umožňuje rychlou montáž standardním šroubovým příslušenstvím

Plná kruhová konstrukce zajišťuje rovnoměrný přítlak výstupků po celém obvodu

Malé rozměry umožňují pohodlné skladování a přepravu velkých šarží

Video prezentující zemnicí podložku pro fotovoltaické instalace

Technické parametry

Typ prvku	kruhová plná (varianta III)
Průměr / rozměr	Ø35 mm
Otvor	8 mm

Materiál

Materiál	nerezová ocel A2 – 1.4301 (jakost 304)
Odolnost proti korozi	vysoká — austenitická nemagnetická ocel s přídavkem niklu, vhodná pro všechny podmínky prostředí

Montáž a použití

Způsob montáže	mechanický — přítlak šroubem přes centrální otvor
Kompatibilní profily / konstrukce	rámy fotovoltaických modulů z eloxovaného hliníku, profily PV konstrukcí

Fyzikální vlastnosti

Hmotnost	0,002 kg

Bezpečnost
