Zemnicí podložka FV kruhová s výřezem Ø44 mm – nerezová ocel A2

Dostupnost: Skladem (velké množství)

Doručení do: 5 dní

Hmotnost: 0.002 kg

Cena/ ks: 2,78 Kč 2.78

vč. 21.00% DPH, bez nákladů na dopravu

Cena bez DPH/ ks: (2,28 Kč)

bez 21.00% DPH, bez nákladů na dopravu

* Možnosti Balení:

Kus
Balení: 500 kusů
Balení: 15000 kusů
Balení: 30000 kusů

množství ks

Celkem:

produkt nedostupný

přidat do seznamu přání

* - Pole povinné

Hodnocení:

Prodejce: -

Kód produktu: PV-20-04

doporučit příteli

Popis

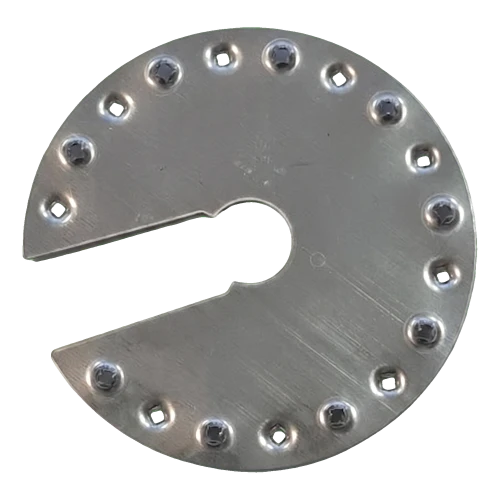

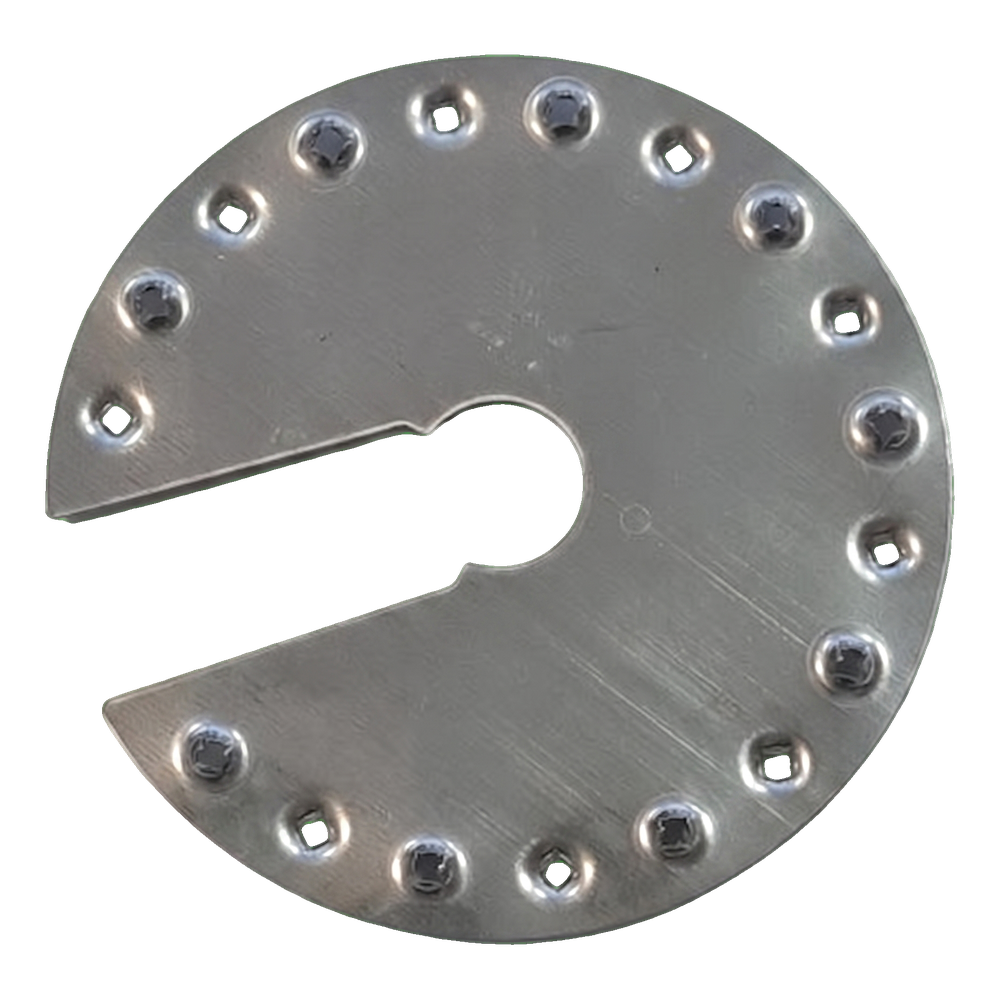

Zemnicí podložka FV kruhová s výřezem Ø44 mm – nerezová ocel A2

Zemnicí podložka kruhová s výřezem Ø44 mm z nerezové oceli A2

Zemnicí podložka varianta IV je kruhový montážní prvek s charakteristickým výřezem, určený k vyrovnání potenciálů ve fotovoltaických instalacích. Zajišťuje galvanickou kontinuitu spojení mezi rámy FV modulů a montážní konstrukcí, čímž splňuje požadavky na ochranu před bleskem a uzemnění systému. Podložka je vybavena ostrými výstupky rozmístěnými po obvodu, které při dotahování šroubu prorazí tenkou vrstvu eloxovaného hliníku pokrývající rámy fotovoltaických modulů. Eloxovaná vrstva je izolant — teprve po jejím proražení se výstupky dostanou k čistému hliníku a vytvoří pevné, trvalé elektrické spojení. Provedení z nerezové oceli A2 (1.4301, jakost 304) zaručuje výjimečnou odolnost proti korozi za jakýchkoli povětrnostních podmínek a zajišťuje nepřerušený provoz po celou dobu životnosti instalace.

Klíčové výhody pro instalatéra

Výstupky prorážející eloxovanou vrstvu — spolehlivé elektrické spojení bez nutnosti další úpravy povrchu

Austenitická nemagnetická ocel — pružná a odolná vůči namáhání, vhodná pro provoz v jakýchkoli podmínkách prostředí

Výřez umožňuje rychlé nasunutí podložky na šroub bez jeho demontáže — urychluje montáž

Kompaktní a lehká konstrukce — bez vlivu na zatížení profilů a rámů

Vysoká odolnost proti korozi díky obsahu niklu ve slitině — trvanlivost po celou dobu životnosti FV instalace

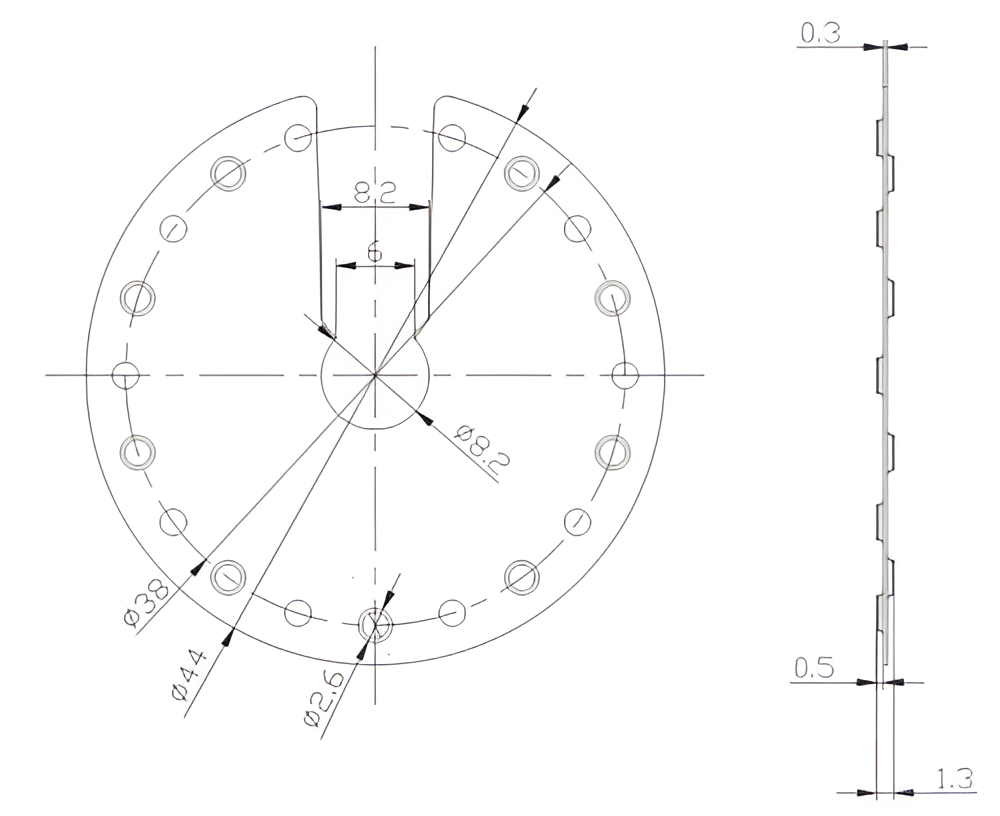

Rozměrový výkres zemnicí podložky Ø44 mm s bočním řezem

Technický výkres znázorňuje pohled shora a boční řez podložkou. Jsou viditelné výstupky rozmístěné po obvodu, centrální otvor s výřezem typu klíčové dírky a boční profil ukazující výšku výstupků vůči základní rovině.

Video prezentující zemnicí podložku pro fotovoltaické instalace

Technické parametry

Typ prvku	zemnicí podložka varianta IV — kruhová s výřezem
Průměr / rozměr	Ø44 mm
Tloušťka	0,3 mm (základní) / 1,3 mm (celková s výstupky)
Hmotnost	0,002 kg (2 g)

Rozměry

Vnější průměr	Ø44 mm
Průměr rozteče výstupků	Ø38 mm
Centrální otvor	Ø8,2 mm
Šířka výřezu	8,2 mm (širší) / 6 mm (užší)
Průměr výstupků	Ø2,6 mm
Výška výstupku	0,5 mm

Materiál

Materiál	nerezová ocel A2 — 1.4301 (jakost 304)
Odolnost proti korozi	vysoká — austenitická nerezová ocel s obsahem niklu

Montáž a použití

Způsob montáže	na šroubu M8 — výřez umožňuje nasunutí bez demontáže šroubu
Kompatibilní profily / konstrukce	rámy FV modulů z eloxovaného hliníku, fotovoltaické montážní konstrukce

Bezpečnost
