Montážní hliníkový profil PV 40×40 mm – lišta 665 cm na šrouby M10

Dostupnost: Skladem (velké množství)

Doručení do: 5 dní

Hmotnost: 5.467 kg

Cena/ ks: 1 038,72 Kč 1038.72

vč. 21.00% DPH, bez nákladů na dopravu

Cena bez DPH/ ks: (858,44 Kč)

bez 21.00% DPH, bez nákladů na dopravu

* Možnosti Balení:

Kus
Balíček: 16 kusů
Balíček: 174 kusů
Balíček: 348 kusů

množství ks

Celkem:

produkt nedostupný

přidat do seznamu přání

* - Pole povinné

Hodnocení:

Prodejce: -

Kód produktu: PV-01-01

doporučit příteli

Popis

Montážní hliníkový profil PV 40×40 mm – lišta 665 cm na šrouby M10

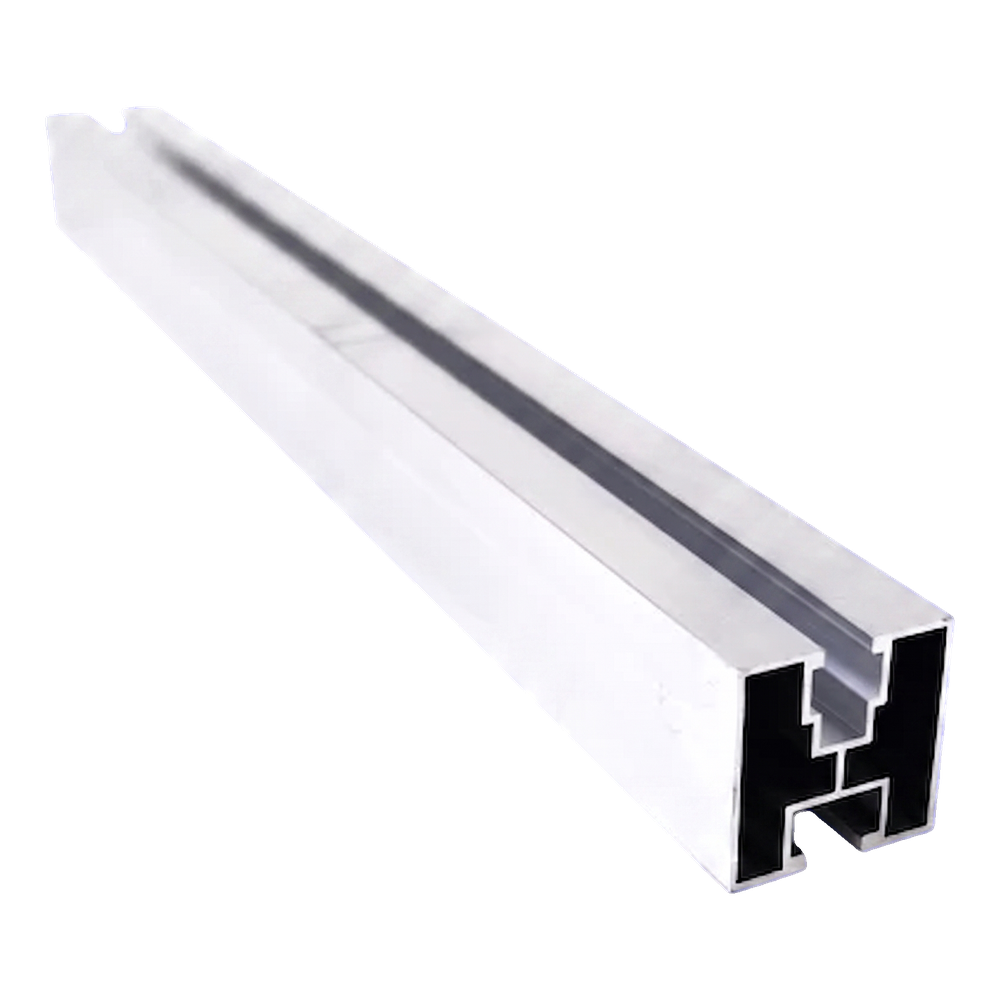

Montážní hliníkový profil 40x40 mm se dvěma kanálovými lištami

Montážní profil 40x40 mm o délce 665 cm je základním prvkem nosné konstrukce pro fotovoltaické moduly. Vyroben z hliníku 6060 spojuje nízkou vlastní hmotnost s dobrou mechanickou pevností a plnou odolností proti korozi. Dvoukanálová konstrukce průřezu — s horním kanálem pro upevňovací svorky panelů a dolním kanálem pro spojení se střešními háky, adaptéry nebo trojúhelníky — umožňuje vytvořit kompletní podkonstrukci jediným profilem. Montáž je založena na šestihranných šroubech M10 DIN 933 v dolním kanálu a čtvercových maticích M8 v horním kanálu, což eliminuje nutnost vrtání a urychluje práce na střeše. Profil je dostupný také v černě eloxované verzi a jeho délku lze prodloužit pomocí spojek profilů dostupných samostatně.

Klíčové výhody pro montážní týmy

Dvoukanálový průřez 40x40 mm umožňuje současné upevnění svorek a připojení k podkonstrukci

Kompatibilita se šestihrannými šrouby M10 DIN 933 a čtvercovými maticemi M8 — standardní spojovací prvky

Hliník 6060 odolný proti korozi, vhodný k eloxování a zajišťující trvanlivost ve venkovních podmínkách

Možnost spojování profilů do delších úseků pomocí speciálních spojek

Tloušťka stěny 1,2 mm při hmotnosti pouhých 0,82 kg/m — lehká konstrukce usnadňující přepravu na střechu

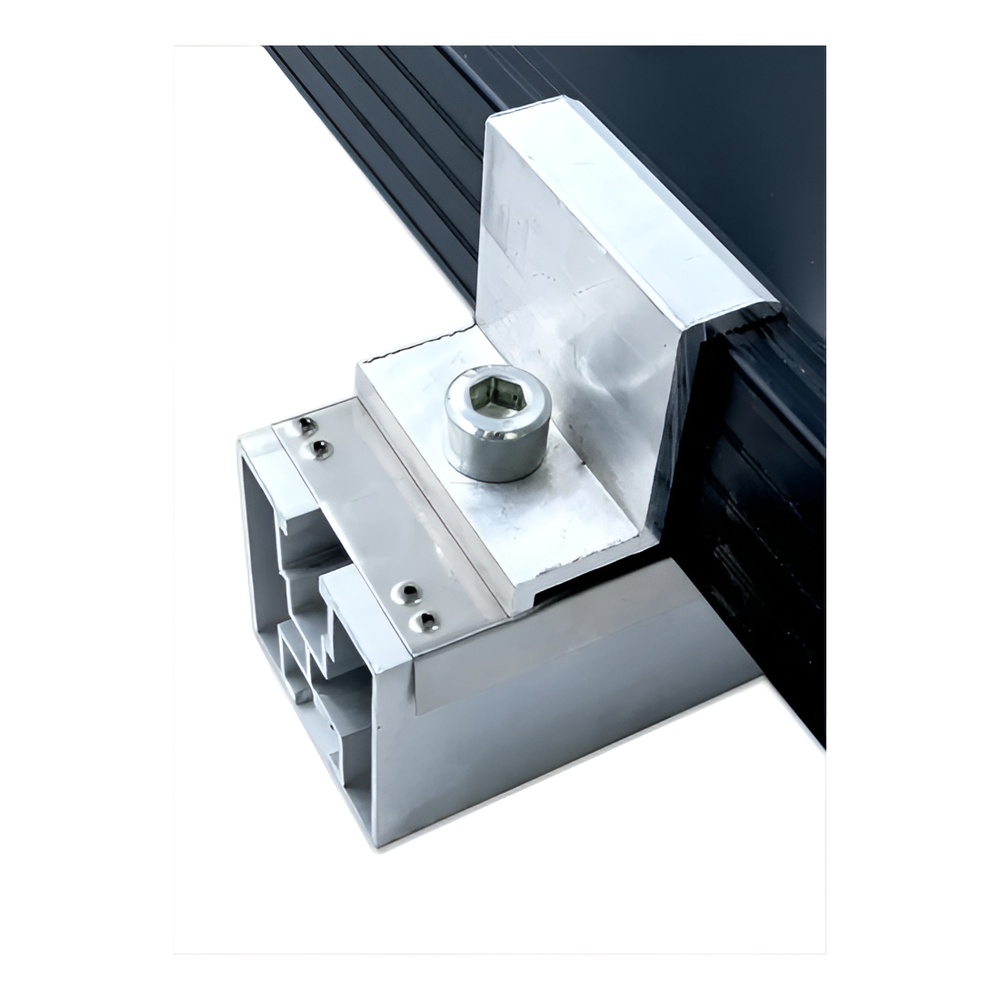

Svorka upevněná v horním kanálu hliníkového profilu 40x40 mm — montážní detail

Horní kanál lišty se šířkou drážky 10,8 mm přijímá čtvercové matice M8 sloužící k upevnění bočních a středních svorek. Díky tomu lze fotovoltaické panely umístit na libovolné místo podél profilu — bez vrtání a bez dalších adaptérů. Dolní kanál s otvorem 9 mm spolupracuje se šestihrannými šrouby M10, kterými se profil spojuje se střešními háky nebo jinými prvky podkonstrukce. Tato konfigurace zajišťuje, že celý systém je plně nastavitelný a umožňuje přesné nastavení profilu vzhledem k ploše střechy.

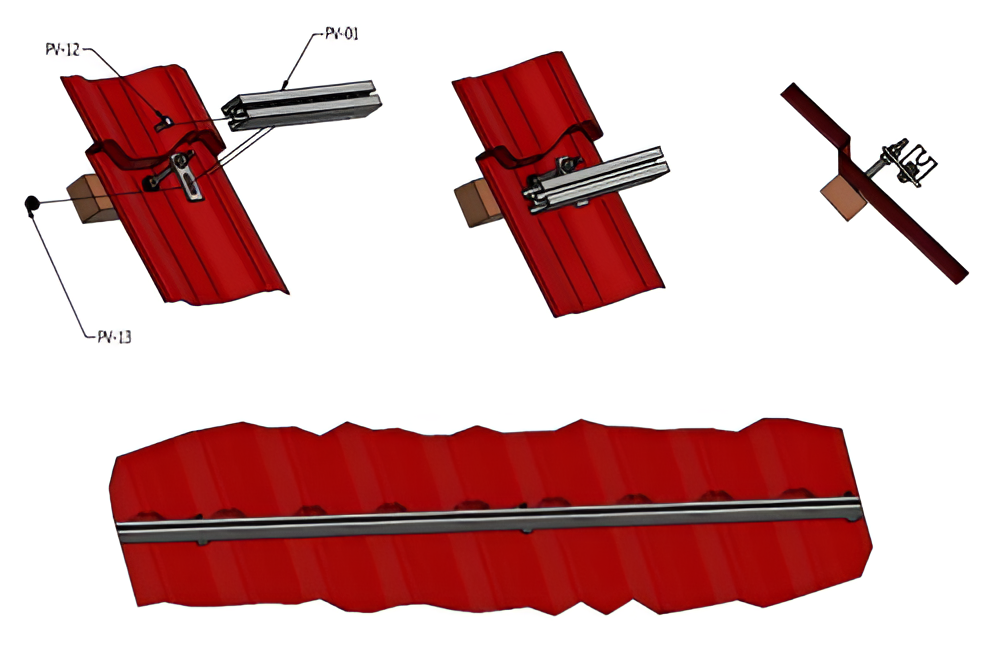

Schéma montáže hliníkového profilu na střeše pokryté plechovou krytinou s háky a svorkami

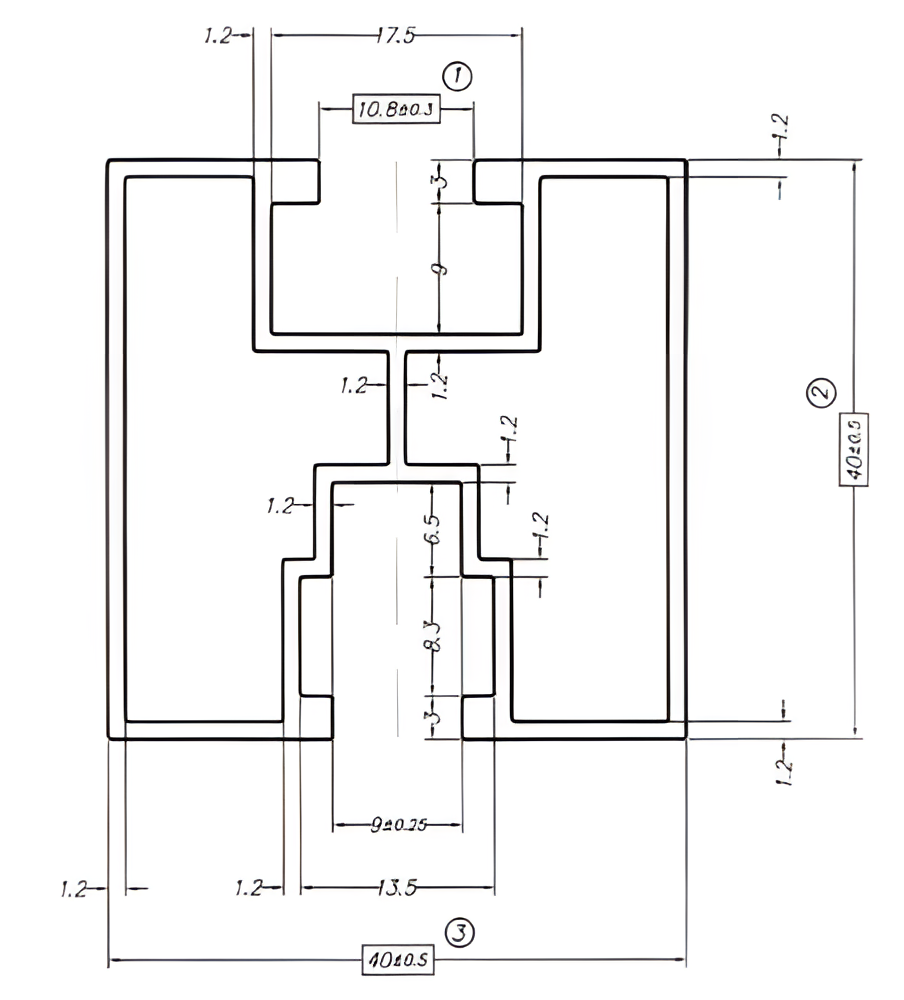

Technický výkres průřezu profilu 40x40 mm s rozměry kanálů a tloušťkou stěn

Video prezentující montážní hliníkový profil 40x40 mm

Video prezentující použití montážního profilu PV

Video prezentující montáž fotovoltaické konstrukce s hliníkovým profilem

Rozměry

Průřez (šířka x výška)	40 x 40 mm (tolerance +/-0,5 mm)
Délka	665 cm
Tloušťka stěny	1,2 mm
Hmotnost na metr	0,82 kg
Šířka drážky horního kanálu	10,8 mm (tolerance +/-0,3 mm)
Šířka drážky dolního kanálu	9 mm (tolerance +/-0,75 mm)

Materiál a povrchová úprava

Materiál / slitina	hliník 6060
Povrchová úprava	surový (černě eloxovaná verze dostupná samostatně)
Barva	stříbrná (přírodní)

Montáž a kompatibilita

Montážní kanál / typ drážky	horní — svorky PV; dolní — háky, adaptéry, trojúhelníky
Kompatibilní šrouby	horní kanál: čtvercová matice M8; dolní kanál: šestihranný šroub M10 DIN 933
Typ střechy / podkladu	šikmé střechy — plechová krytina, trapézový plech a jiné (s odpovídajícími háky)
Způsob spojování	spojky profilů (dostupné samostatně)

Ostatní parametry

Eloxovaná verze	ano (černá, dostupná samostatně)
Dodávka	FTL (plný kamion)

Technické údaje

Délka [mm]	6650
Profil [mm]	40×40
Typ drážky	Pro šestihranný šroub
Povrchová úprava	Přírodní
Délka [mm]	6650
Profil [mm]	40×40
Typ drážky	Pro šestihranný šroub
Povrchová úprava	Přírodní
