Nástroj pro zapouštění se zakončením SDS MAX (žárově pozinkovaný) 18x220mm
Přístroj pro zaražení zemnicích tyčí s koncovkou SDS MAX, žárově zinkovaná ocel, rozměry 18x220 mm. Kompatibilní s příklepovými vrtacími kladivy, pro fotovoltaické systémy. Určeno pro instalaci uzemnění solárních elektráren a ochranných hromosvodů.
PV-24-01 Dostupnost: Skladem (velké množství)
Doručení do: 5 dní
Uzemňovací vodič LGY 16mm² žlutozelený
Ochranný vodič LgY 16mm² žlutozelený s izolací PVC, 450/750V. Měděné lanko třída 5 - ohebný, pro instalace v rozvaděčích a elektrických systémech. Pracovní teplota -40°C až +70°C, shoda ČSN EN 50575, reakce na oheň Eca.
PV-200-LGY-16 Dostupnost: Skladem (velké množství)
Doručení do: 5 dní
Zemnicí destička typu Ω z nerezové oceli A2 pro fotovoltaické moduly
Zemnicí destička typu Ω z nerezové oceli A2 (1.4301, jakost 304) pro fotovoltaické moduly. Rozměry 40×42×6 mm, montážní otvor 8 mm, hmotnost 0,004 kg. Výstupky prorážejí eloxovanou vrstvu rámů PV modulů a zajišťují elektrické spojení. Šroubové upevnění k rámům modulů a montážním profilům
PV-20-02 Dostupnost: Skladem (velké množství)
Doručení do: 5 dní
Zemnicí podložka – kontaktní destička PV z nerezové oceli 40×40 mm
Zemnicí podložka – kontaktní destička PV, nerezová ocel 1.4301 (A2/304). Rozměry 40×40 mm, tloušťka 0,2 mm, montážní otvor Ø9 mm, ohyb 10 mm. 8 kuželových výstupků R0,5 mm, hmotnost 4 g. Pro vyrovnávací spojení rámů PV modulů s montážní konstrukcí.
PV-20 Dostupnost: Skladem (velké množství)
Doručení do: 5 dní

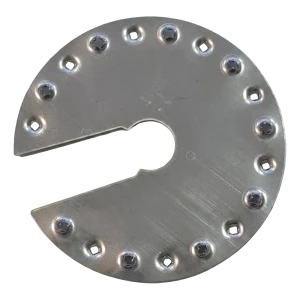

Zemnicí podložka FV kruhová s výřezem Ø44 mm – nerezová ocel A2
Zemnicí podložka FV varianta IV, kruhová s výřezem Ø44 mm, nerezová ocel A2 (1.4301, jakost 304). Tloušťka 0,3 mm (základní) / 1,3 mm s výstupky, centrální otvor Ø8,2 mm, hmotnost 0,002 kg. Výstupky Ø2,6 mm o výšce 0,5 mm proráží eloxovanou vrstvu rámů FV modulů a zajišťují elektrické p
PV-20-04 Dostupnost: Skladem (velké množství)
Doručení do: 5 dní

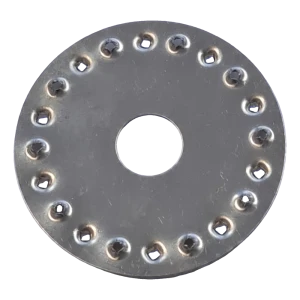

Zemnicí podložka PV kruhová plná Ø35 mm – nerezová ocel A2
Zemnicí podložka PV kruhová plná Ø35 mm, nerezová ocel A2 (1.4301, jakost 304). Centrální otvor 8 mm, hmotnost 0,002 kg. Ostré výstupky po obvodu prorážejí eloxovanou vrstvu hliníku rámů PV modulů. Mechanická montáž šroubem. Pro vyrovnávání potenciálů ve fotovoltaických instalacích.
PV-20-03 Dostupnost: Skladem (velké množství)
Doručení do: 5 dní
Zemnič skládaný s kuželovým zámkem Morse fi 16 x 1500 mm E – ocel žárově zinkovaná
Skládaná zemnicí tyč s kuželovým zámkem Morse, žárově pozinkovaná ocel. Průměr 16 mm, délka segmentu 1500 mm, hmotnost 2,4 kg. Pro svislé uzemnění v systémech ochrany před bleskem budov a průmyslových objektů.
001-774 Dostupnost: Skladem (velké množství)
Doručení do: 5 dní
Uzemnění: zemnicí podložky, destičky a zemniče pro uzemnění FV systémů
Kategorie Uzemnění zahrnuje součásti pro uzemnění a pospojování. Najdete v ní nerezové zemnicí podložky a kontaktní destičky pro rámy fotovoltaických modulů, skládaný zemnič, nástroj pro zapouštění se zakončením SDS MAX a žlutozelený uzemňovací vodič. Je určena pro montážní firmy zabývající se fotovoltaickými systémy a hromosvody.
Co v této kategorii najdete
- Zemnicí podložky a destičky pro FV: nerezová ocel A2 (1.4301, třída 304), 40×40 mm, typ Ω 40×42×6 mm a kruhové provedení Ø35 mm a Ø44 mm.
- Skládaný zemnič: žárově zinkovaná ocel, Ø16 mm, délka dílu 1500 mm, kuželový zámek Morse, hmotnost 2,4 kg.
- Nástroj pro zapouštění: stopka SDS MAX, žárově zinkovaná ocel, 18x220 mm, pro použití s vrtacími kladivy.
- Uzemňovací vodič: LgY 16 mm², žlutozelený, izolace PVC, 450/750 V, flexibilní měděné lanované jádro třídy 5.
Jak vybírat
- Použití: podložky a destičky pospojují rámy FV modulů s nosnou konstrukcí. Zemnič je vhodný pro svislé uzemnění v systémech ochrany před bleskem.
- Materiál: kontaktní díly pro FV jsou z nerezové oceli A2 (1.4301, třída 304). Zemnič a nástroj pro zapouštění jsou z žárově zinkované oceli.
- Rozměr a otvor: podložku nebo destičku zvolte podle upevnění. Montážní nebo středové otvory mají podle modelu od 8 mm do Ø9 mm.
- Kompatibilita nářadí: nástroj pro zapouštění má stopku SDS MAX, proto ověřte, zda ji vaše vrtací kladivo přijme.
- Vodič: kabel LgY má průřez 16 mm² a lze jej používat při teplotách od -40 °C do +70 °C.
Typické použití
Podložky a destičky se montují pod šroub. Jejich zuby nebo hroty prorazí izolační eloxovanou vrstvu na rámech FV modulů a dosáhnou na hliník pod ní. Tím vznikne trvalé elektrické spojení s montážními lištami a konstrukcí. Skládaný zemnič se používá pro svislé uzemnění budov a průmyslových objektů. Vodič se používá v rozvaděčích a elektrických instalacích.
Často kladené otázky
Proč mají zemnicí podložky pro FV zuby nebo hroty?
Eloxovaná vrstva na rámech modulů je izolant. Ostré zuby nebo hroty ji při utahování šroubu prorazí. Dosáhnou na hliník pod ní a vytvoří elektrické spojení.
Čím se zemniče zatloukají do země?
Nástroj pro zapouštění 18x220 mm má stopku SDS MAX. Je určen pro vrtací kladiva a pro zapouštění zemničů v různých půdních podmínkách.
Jaká je provozní teplota vodiče LgY 16 mm²?
Vodič má izolaci z PVC a flexibilní měděné jádro třídy 5. Rozsah provozních teplot je od -40 °C do +70 °C.
Nejste si jisti, které součásti uzemnění se hodí do vaší instalace? Obraťte se na naši technickou podporu, rádi vám s výběrem pomůžeme.
