Hermetická rozvodnice RH-18
Hermetická rozvodnice PV 1000V DC | 1x18 modulů na omítku | IP65 IK07. Rozvodnice s průhlednými dveřmi z plastu ABS odolného vůči teplotě do 960°C. Provozní stabilita -25°C až +60°C. Rozměry 435x260x138mm. Certifikováno pro fotovoltaické instalace.
GPV-401-01 Dostupnost: Skladem (velké množství)
Doručení do: 5 dní
Noark Přípojková Skříň s Přepěťovou Ochranou DC+AC 40A 3-Fázová SH-717
Připojovací skříň 3-fázová 40A s ochranou proti přepětí DC+AC typu 1+2. Vybavena 3 vstupy/výstupy PV s konektory MC4 Stäubli, omezovači Phoenix VAL-MS (DC) a Noark Ex9UE1+2 (AC). Stupeň krytí IP umožňuje venkovní montáž.
GPV-409-04 Dostupnost: Skladem (velké množství)
Doručení do: 5 dní

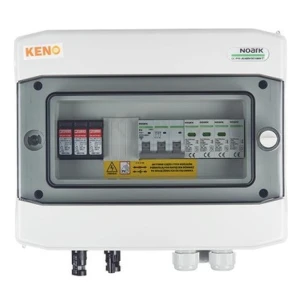

Noark Přípojková skříňka s ochranou proti přepětí DC+AC 16A 3-fázová SH-90
Připojovací skříň 1000V DC+AC s přepěťovým omezovačem typu 1+2, 1x řetězec PV, 16A 3-fázový. Kryt IP65 s průhlednými dvířky a možností zámku na klíč. Určena pro domácí a průmyslové instalace, montáž vnitřní i venkovní.
GPV-409-02 Dostupnost: Dočasně nedostupné
7 553,61 Kč
Cena bez DPH: 6 242,67 Kč

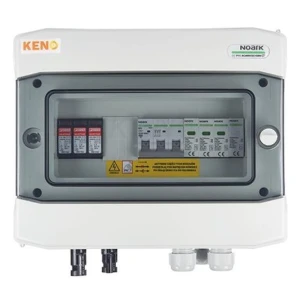

Noark Rozváděč s přepěťovou ochranou DC+AC 10A 3-fázový SH-718
Připojovací skříň DC+AC IP65 s ochranou proti přepětí typ 1+2 pro fotovoltaické instalace. Vybavena 3fázovým jističem 10A a ochranami 50kA AC i DC. Hermetická skříň s průhlednými dvířky a možností zámku.
GPV-409-01 Dostupnost: Dočasně nedostupné
7 722,67 Kč
Cena bez DPH: 6 382,39 Kč

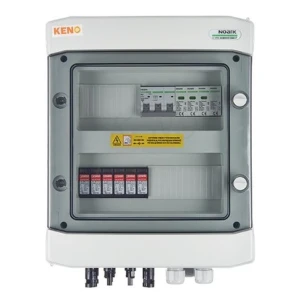

Noark Rozváděč s přepěťovou ochranou DC+AC 20A 3-fázový SH-91
Připojovací skříň 1000V DC s ochranou proti přepětí typ 1+2 pro 2 řetězce PV a 2 MPPT. Nadproudový jistič 3-fázový 20A charakteristika B. Krytí IP65 pro vnitřní i venkovní montáž.
GPV-409-03 Dostupnost: Dočasně nedostupné
10 124,83 Kč
Cena bez DPH: 8 367,61 Kč
Noark Rozvaděč s přepěťovou ochranou DC+AC 40A 3-fázový SH-355
Připojovací skříň 3-fázová 40A s ochranou proti přepětí DC+AC typu 1+2. Ochrana Phoenix T1/T2 DC a Noark T1/T2 AC, jistič B40A 3F, proudový chránič 300mA typu A. Nástěnná montáž, IP65, konektory MC4 Stäubli.
GPV-409-05 Dostupnost: Dočasně nedostupné
14 012,89 Kč
Cena bez DPH: 11 580,89 Kč

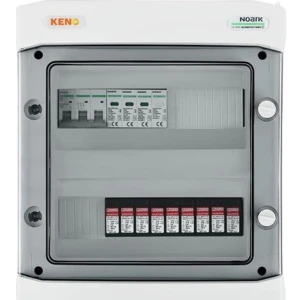

Noark Rozvodná skříň s přepěťovou ochranou DC+AC 50A 3-fázová SH-729
Připojovací skříň 3-fázová 50A s ochranou proti přepětí DC+AC typ 1+2. Vybavena 3 vstupy/výstupy PV s konektory MC4 Stäubli, omezovači Phoenix VAL-MS a jističem Noark B50A. Stupeň krytí IP umožňuje venkovní montáž.
GPV-409-06 Dostupnost: Dočasně nedostupné
14 190,83 Kč
Cena bez DPH: 11 727,94 Kč
Plastová instalační skříň, nástěnná, IP65, 1 řada, 12 modulů
Nástěnná instalační skříň IP65 pro 12 modulů v 1 řadě. Jmenovité napětí 400V AC / 1500V DC. Průhledná dvířka, DIN lišty, svorky N+PE. Ideální pro fotovoltaické a elektrické instalace.
PV-200-101494 Dostupnost: Skladem (velké množství)
Doručení do: 24 hodin

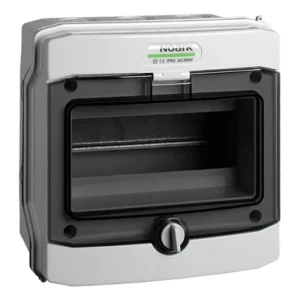

Plastová instalační skříň, nástěnná, IP65, 1 řada, 8 modulů
Nástěnná instalační skříň IP65 pro 8 modulů, 1 řada. Provozní napětí 400V AC / 1500V DC. Průhledná dvířka, DIN lišty, svorky N+PE v sadě. Ideální pro fotovoltaické a elektrické instalace.
PV-200-101493 Dostupnost: Skladem (velké množství)
Doručení do: 24 hodin
Plastová rozvodnice, nástěnná, 2 řady, 2x12 modulů
Nástěnná instalační skříň IP65 pro 2x12 modulů, 400V AC/1500V DC. Plastová konstrukce s průhlednými dvířky, DIN lišty, svorky N+PE. Použití ve fotovoltaických systémech a elektrických instalacích.
PV-200-101495 Dostupnost: Skladem (velké množství)
Doručení do: 24 hodin

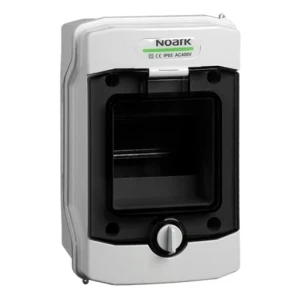

Plastová rozvodnice, nástěnná, IP65, 1 řada, 4 moduly
Nástěnná instalační skříň IP65 pro 4 moduly, 1 řada. Pracovní napětí 400V AC / 1500V DC. Průhledná dvířka, DIN lišty, svorky N+PE v sadě. Ideální pro fotovoltaické a elektrické venkovní instalace.
PV-200-101492 Dostupnost: Skladem (velké množství)
Doručení do: 24 hodin
Rozvodnice hermetická RH-12
Nástěnná rozvodnice 12 modulů v 1 řadě s průhlednými dvířky. Vyrobena z plastu ABS, stupeň krytí IP65, odolnost IK07. Certifikát 1000V DC - pro fotovoltaické instalace PV. Rozměry 330x260x138mm, stabilní provoz -25°C až +60°C.
GPV-401-02 Dostupnost: Skladem (velké množství)
Doručení do: 5 dní
Ekvipotenciální přípojnice 10x 4-35mm2, 1x 30x4mm
Ekvipotenciální přípojnice pro hlavní vyrovnání potenciálů, 10 svorek 4–35 mm² a 1 přípojnicová svorka 30x4 mm, svorky z pozinkované oceli a mosazi, v souladu s PN-EN 62305.
000-178 Dostupnost: Skladem (velké množství)
Doručení do: 5 dní
Kontrolní skříňka zemní 200x200x165mm z plastu
Kontrolní skříňka do země 200×200×165 mm z plastu pro montáž kontrolních spojů hromosvodu, v souladu s ČSN EN 62305 a ČSN EN 124 A15.
000-175 Dostupnost: Skladem (velké množství)
Doručení do: 24 hodin
Nástěnná kontrolní skříňka 150x150x100mm z plastu šedá
Kontrolní skříňka 150×150×100 mm z plastu, montáž na stěnu, pro kontrolní svorky hromosvodné instalace, v souladu s PN-EN 62305.
000-173 Dostupnost: Skladem (velké množství)
Doručení do: 24 hodin
Nástěnná kontrolní skříňka z plastu 150x150x55 mm šedá
Nástěnná kontrolní skříňka pro hromosvodové instalace vedené pod fasádou. Rozměry 168×145×55 mm, povrchová montáž, kryt z plastu v šedé barvě, v souladu s PN-EN 62305.
000-176 Dostupnost: Skladem (velké množství)
Doručení do: 24 hodin
Rozvaděče a řídicí skříně pro fotovoltaické instalace
Sortiment kategorie Rozvaděče a řídicí skříně zahrnuje plastové instalační skříně IP65, hermetické FV rozvodnice, přípojkové skříňky DC+AC s přepěťovou ochranou a kontrolní skříňky pro hromosvody. Je určen instalatérům a montážním firmám, které realizují fotovoltaické i běžné elektrické instalace v interiéru i exteriéru a potřebují prázdnou skříň nebo předem osazenou přípojkovou skříňku.
Co v této kategorii najdete
- Plastové instalační skříně pro montáž na povrch, IP65: 4, 8 a 12 modulů v 1 řadě a 2x12 modulů ve 2 řadách. Jmenovité napětí 400 V AC / 1500 V DC, s průhlednými dvířky, DIN lištami a svorkovnicemi N+PE.
- Hermetické FV rozvodnice RH-12 a RH-18: ABS, IP65, 1000 V DC, rozměry 330x260x138 mm a 435x260x138 mm, provozní teplota -25 °C až +60 °C.
- Přípojkové skříňky DC+AC s přepěťovou ochranou typu 1+2: 3fázové, s jističi od 10 A do 50 A, IP65, podle modelu s průhlednými dvířky nebo konektory MC4.
- Plastové kontrolní skříňky pro hromosvody: nástěnné 150x150x100 mm a 168x145x55 mm, zemní skříňka 200x200x165 mm.
- Ekvipotenciální přípojnice: 10 svorek pro vodiče 4–35 mm² a jedna svorka pro pásek 30x4 mm.
Jak vybrat
- Použití: pokud chcete osadit vlastní přístroje, zvolte prázdnou skříň nebo hermetickou rozvodnici. Pokud potřebujete z výroby osazený jistič a přepěťovou ochranu, zvolte přípojkovou skříňku.
- Velikost: počet modulů (4, 8, 12, 18 nebo 2x12) přizpůsobte přístrojům a ponechte místo pro svorkovnice N+PE. Rozvodnice RH pojmou přístroje o hloubce 68 a 75 mm.
- Napětí: plastové skříně jsou dimenzovány na 400 V AC / 1500 V DC. Rozvodnice RH a několik přípojkových skříněk je dimenzováno na 1000 V DC.
- Ochranné přístroje: zkontrolujte jmenovitý proud jističe (10, 16, 20, 40 nebo 50 A), počet FV stringů či vstupů a zda je osazen proudový chránič. Model SH-355 obsahuje proudový chránič 300 mA typu A.
- Prostředí: krytí IP65 je vhodné pro venkovní montáž. Pro hromosvody zvolte nástěnnou nebo zemní skříňku podle místa instalace.
Typické použití
Plastové skříně slouží jako pouzdra pro jističe, pojistky a další přístroje v systémech obnovitelné energie, v obytných a komerčních budovách, v průmyslovém prostředí i v řídicích rozvaděčích. Přípojkové skříňky spojují FV stringy s AC obvody a zajišťují přepěťovou ochranu. Kontrolní skříňky a ekvipotenciální přípojnice se používají u hromosvodů a při pospojování.
Často kladené otázky
Co je součástí plastových skříní IP65?
Skříně na 4, 8, 12 a 2x12 modulů se dodávají s průhlednými dvířky, DIN lištami a svorkovnicemi N+PE. Montují se na povrch.
Které přípojkové skříňky obsahují přepěťovou ochranu?
Všechny přípojkové skříňky Noark mají přepěťovou ochranu DC+AC typu 1+2 a 3fázový jistič. Jmenovité proudy jsou od 10 A do 50 A.
Lze přípojkové skříňky instalovat venku?
Mají skříň s krytím IP65. Modely SH-90 a SH-91 jsou uváděny jako vhodné pro vnitřní i venkovní instalaci, modely SH-717 a SH-729 pro venkovní instalaci.
Nejste si jisti, která rozvodnice nebo skříňka se pro vaši instalaci hodí? Obraťte se na naši technickou podporu, rádi vám s výběrem pomůžeme.
