Montážní držák na stojatou drážku H17 1.4016

57,39 Kč

Střední svorka H8 L50 - nízká - surová se zemnicím pinem

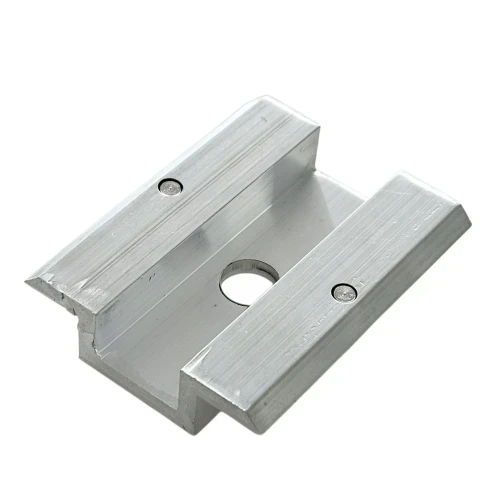

Středová svorka nízká H8 s kolíkem PV-04-18 (1)

Dostupnost: Skladem (velké množství)

Doručení do: 5 dní

Hmotnost: 0.03 kg

Cena/ ks: 10,44 Kč 10.44

vč. 21.00% DPH, bez nákladů na dopravu

Cena bez DPH/ ks: (8,61 Kč)

bez 21.00% DPH, bez nákladů na dopravu

Ušetřete více peněz s většími balíčky!
Čím větší balení, tím nižší jednotková cena!

* Možnosti Balení:

Kus
Balení: 250 kusů
Balení: 5000 kusů
Balení: 10000 kusů

množství ks

produkt nedostupný

přidat do seznamu přání

* - Pole povinné

Hodnocení:

Prodejce: Synerga

Kód produktu: PV-04-18

doporučit příteli

Popis

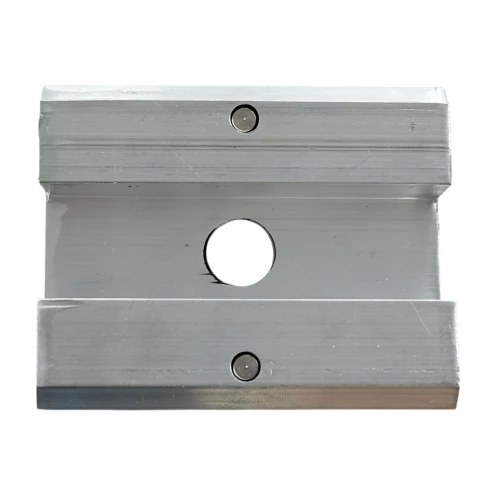

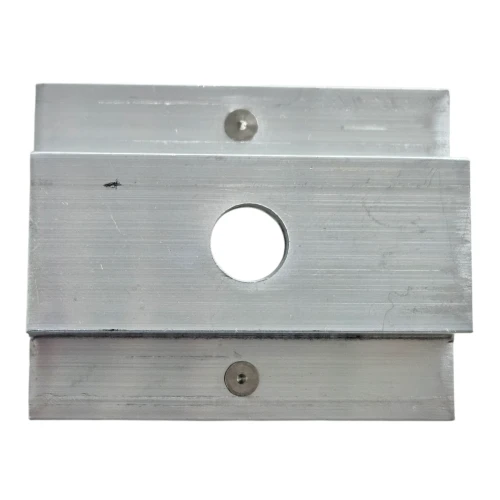

Střední svorka H8 - surová se zemnicím pinem

Střední přítlačná svorka H8 se zemnicím pinem je profesionální montážní prvek určený k upevnění fotovoltaických modulů s výškou rámu od 30 mm výše. Vyrobená z vysoce kvalitní hliníkové slitiny 6063-T66, zajišťuje trvalé a bezpečné upevnění solárních panelů na nosné konstrukci. Povrch prvku zůstává surový, bez dodatečných ochranných povlaků, což umožňuje přesné a spolehlivé vyrovnání potenciálů mezi prvky instalace.

Výrazným rysem této svorky jsou dva integrované zemnicí piny – po jednom na každou stranu – které umožňují rychlé a účinné vyrovnání potenciálů mezi sousedními fotovoltaickými moduly, pronikáním jejich anodizovanou vrstvou během utahování. Takové řešení nejen usnadňuje montáž, eliminuje nutnost používání dodatečných zemnicích podložek, ale také výrazně zkracuje čas instalace a zajišťuje vysokou úroveň bezpečnosti a efektivity celého systému.

Jedná se o inovativní řešení podporující instalace ochrany před bleskem a přepětím, obzvláště užitečné ve fotovoltaických systémech.

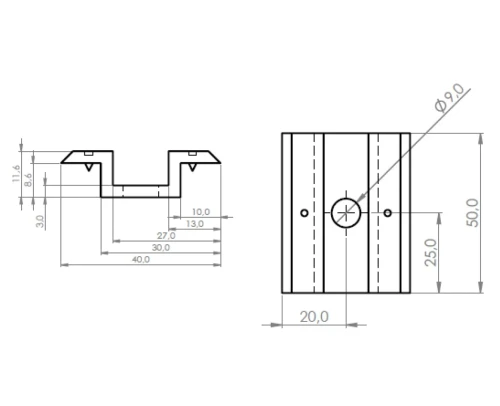

Technické údaje

Výška rámu modulu: od 30 mm výše

Celková šířka: 40 mm

Celková výška: 11,6 mm

Celková délka: 50 mm

Šířka vnitřního kanálu: 14,4 mm

Průměr montážního otvoru: 9 mm (M8)

Materiál: hliník 6063-T66

Povrchová úprava: surový hliník

Doporučený utahovací moment: přesnou hodnotu je třeba vždy ověřit ve specifikaci výrobce modulu

Používané šrouby: M8

Použití Střední přítlačná svorka je podstatným upevňovacím prvkem pro instalaci solárních modulů – slouží k propojení a upevnění dvou sousedních panelů k hliníkovému profilu. Produkt je určen pro montáž solárních modulů na plochých a šikmých střechách. Používejte střední svorky mezi sousedními panely v řadě. Pro upevnění krajních panelů (na koncích řad) je nutné používat boční svorky.

Kompatibilita

Hliníkové profily přizpůsobené pro šestihranné šrouby

Hliníkové profily pro šrouby typu T

Trapézové profily pro střechy z trapézového plechu

Výhody

Vysoce kvalitní materiál – vyrobená z hliníku 6063-T66, vyznačuje se vysokou odolností vůči povětrnostním podmínkám.

Trvanlivost – vysoká kvalita provedení garantuje trvalé upevnění konstrukce fotovoltaických panelů.

Odolnost proti korozi – odolná vůči vnějším vlivům a korozi.

Mechanická pevnost – odolná vůči nárazům a mechanickému poškození.

Spolehlivé vedení – speciálně navržené piny pronikají anodizovanou vrstvou panelů a zajišťují bezpečné vyrovnání potenciálů bez nutnosti používání zemnicích podložek.

Vyrovnání potenciálů – zajišťuje kontinuitu vedení mezi moduly a nosnou konstrukcí.

Rýhovaný povrch – vroubkované přítlačné hrany zajišťují pevný úchop a zabraňují posunu panelů.

Pokyny k montáži

Namontujte svorku na montážní lištu pomocí posuvné matice a šroubu M8.

Umístěte dva sousední fotovoltaické panely do oblasti svorky a ujistěte se, že zemnicí piny mají kontakt s rámy obou modulů.

Utáhněte šroub – zkontrolujte specifikaci výrobce panelu – ta určuje optimální utahovací moment.

Obsah balení Střední přítlačná svorka H8 se zemnicím pinem. Pozor: šrouby, matice a posuvné vložky je nutné zakoupit samostatně.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Technické údaje

Typ svorky	Střední
Tloušťka panelu [mm]	30-45
Barva	Stříbrná
Zemnící kolík	Ano
Příslušenství	Bez příslušenství
