Střední svorka H25 L50 - surová s uzemňovacím pinem
produkt nedostupný
přidat do seznamu přání
Popis

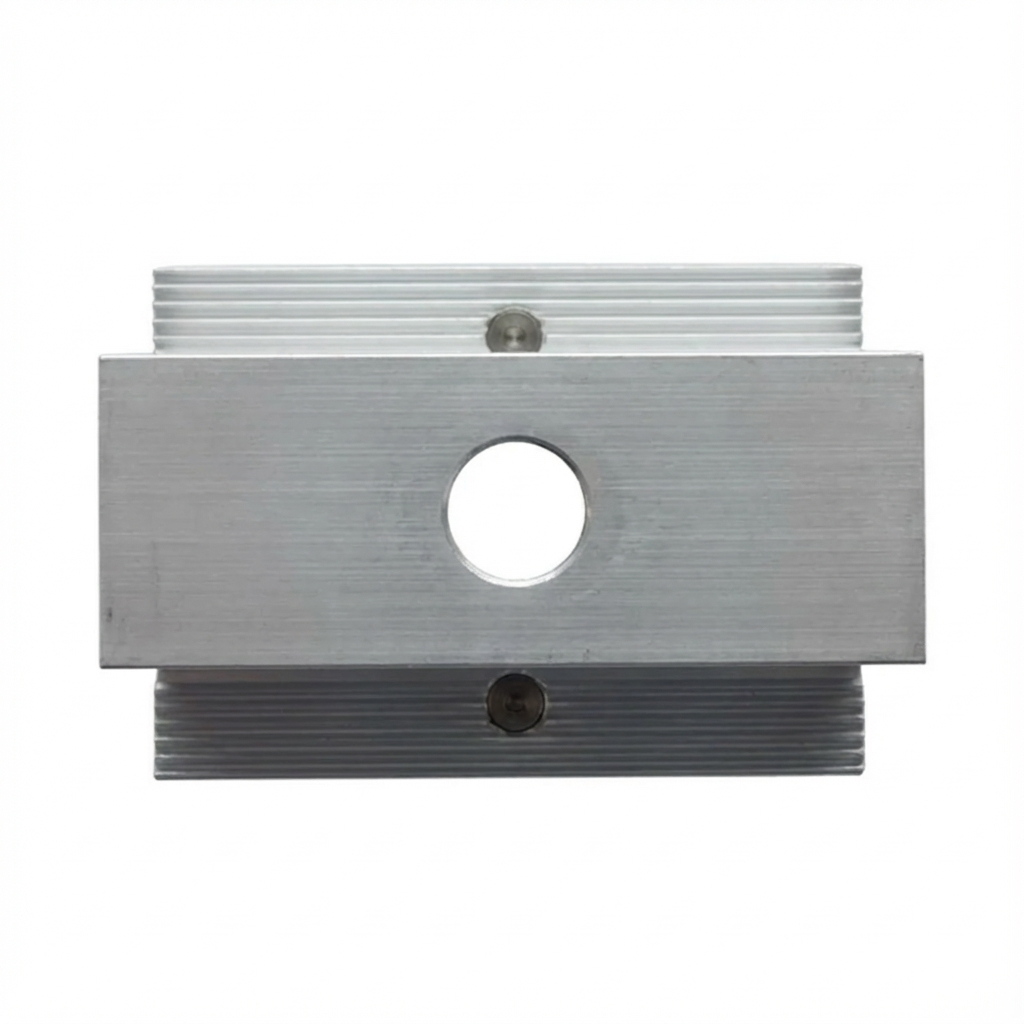

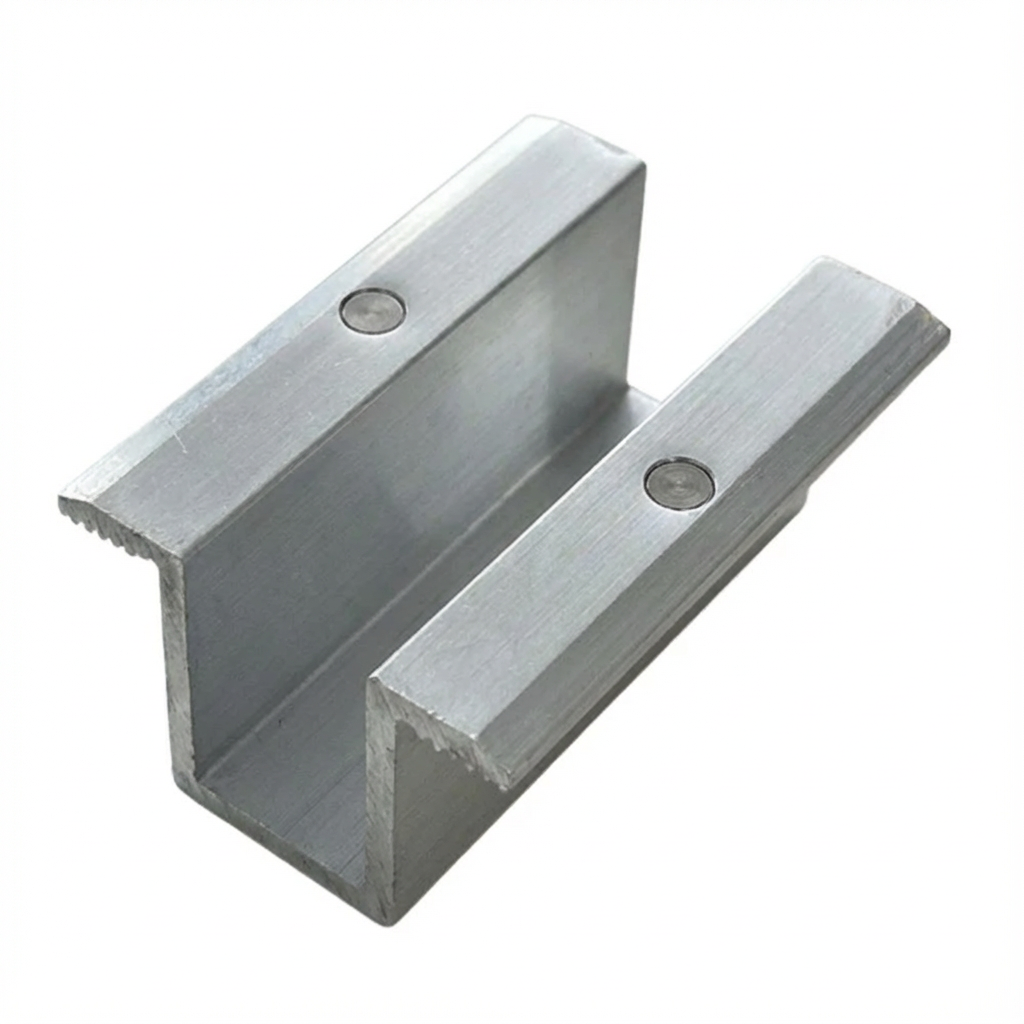

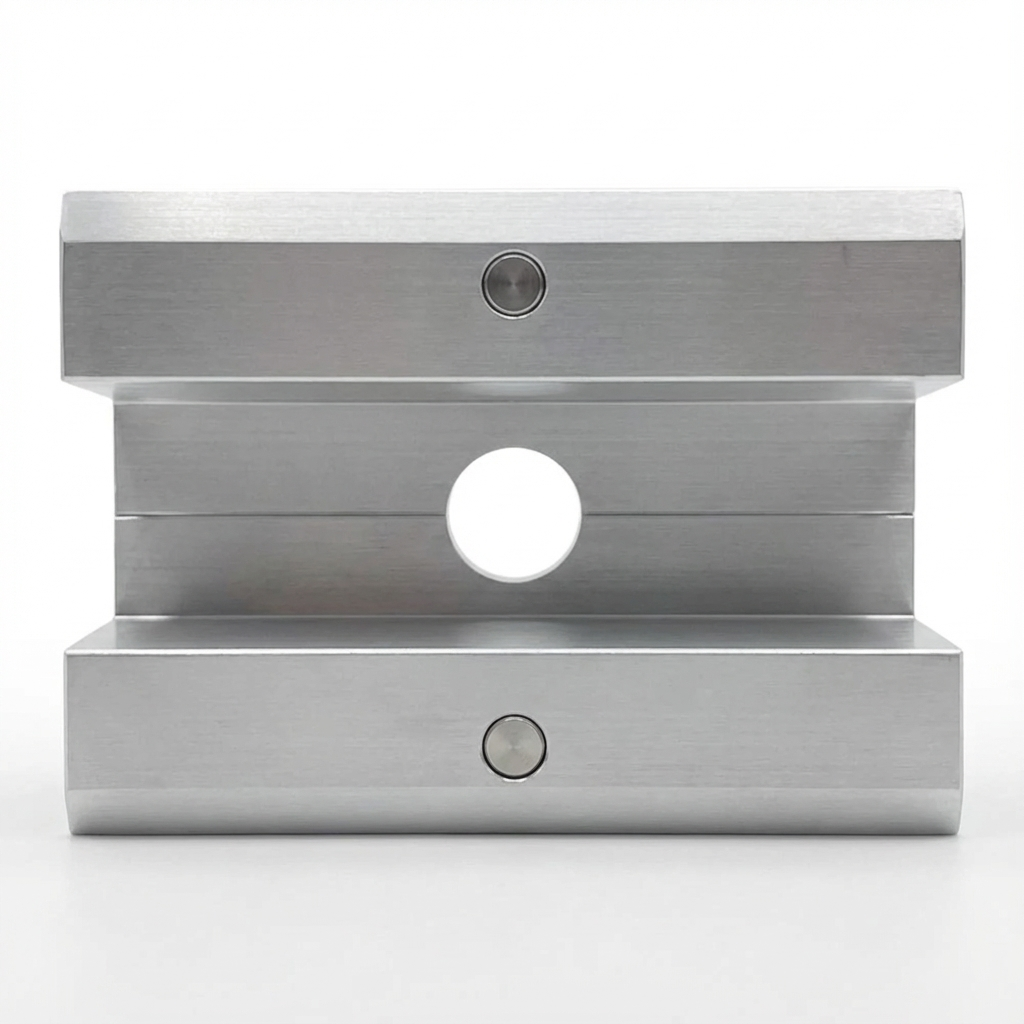

Střední upínka L50 H25 - vysoká - surová se zemnicím pinem
Střední upínací svorka H25 se zemnicím pinem je profesionální montážní prvek určený k upevnění fotovoltaických modulů s výškou rámu od 30 mm výše. Vyrobená z vysoce kvalitní hliníkové slitiny 6063-T66, zajišťuje trvalé a bezpečné upevnění solárních panelů na nosné konstrukci. Povrch prvku zůstává surový, bez dodatečných ochranných povlaků, což umožňuje přesné a spolehlivé vyrovnání potenciálů mezi prvky instalace.
Výrazným rysem této svorky jsou dva integrované zemnicí piny – po jednom na každou stranu – které umožňují rychlé a účinné vyrovnání potenciálů mezi sousedními fotovoltaickými moduly, proniknutím jejich anodizované vrstvy během dotahování. Takové řešení nejen usnadňuje montáž, eliminuje nutnost používání dodatečných zemnicích podložek, ale také výrazně zkracuje čas instalace a zajišťuje vysokou úroveň bezpečnosti a efektivity celého systému.
Jedná se o inovativní řešení podporující instalace ochrany před bleskem a přepětím, obzvláště užitečné ve fotovoltaických systémech.

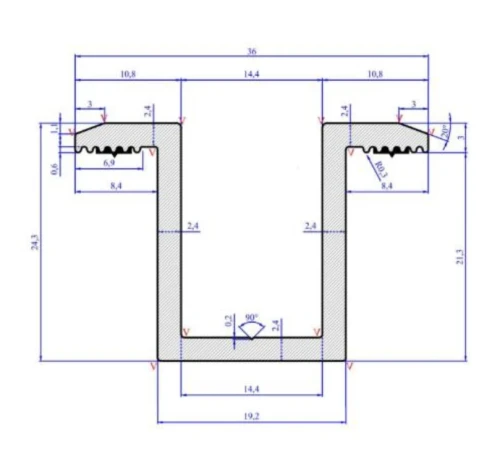

Technické údaje
- Výška rámu modulu: od 30 mm výše
- Celková šířka: 36 mm
- Celková výška: 24,3 mm
- Celková délka: 50 mm
- Šířka vnitřního kanálu: 14,4 mm
- Průměr montážního otvoru: 9 mm (M8)
- Materiál: hliník 6063-T66
- Povrchová úprava: surový hliník
- Doporučený utahovací moment: přesnou hodnotu je třeba vždy ověřit ve specifikaci výrobce modulu
- Použité šrouby: M8
Použití Střední upínací svorka je důležitým upevňovacím prvkem pro instalaci solárních modulů – slouží k propojení a upevnění dvou sousedních panelů k hliníkovému profilu. Produkt je určen pro montáž solárních modulů na ploché a šikmé střechy. Používejte střední svorky mezi sousedními panely v řadě. Pro upevnění krajních panelů (na koncích řad) je nutné používat boční svorky.
Kompatibilita
- Hliníkové profily přizpůsobené pro šestihranné šrouby
- Hliníkové profily pro šrouby typu T
- Trapézové profily pro střechy z trapézového plechu
Výhody
- Vysoce kvalitní materiál – vyrobena z hliníku 6063-T66, vyznačuje se vysokou odolností vůči povětrnostním podmínkám.
- Trvanlivost – vysoká kvalita zpracování zaručuje trvalé upevnění konstrukce fotovoltaických panelů.
- Odolnost proti korozi – odolná vůči vnějším vlivům a korozi.
- Mechanická pevnost – odolná vůči nárazům a mechanickému poškození.
- Spolehlivé vodivé spojení – speciálně navržené piny pronikají anodizovanou vrstvou panelů a zajišťují bezpečné vyrovnání potenciálů bez nutnosti použití zemnicích podložek.
- Vyrovnání potenciálů – zajišťuje kontinuitu vodivosti mezi moduly a nosnou konstrukcí.
- Rýhovaný povrch – vroubkované upínací hrany zajišťují pevný úchop a zabraňují posunu panelů.
Pokyny k montáži
- Namontujte svorku na montážní lištu pomocí posuvné matice a šroubu M8.
- Umístěte dva sousední fotovoltaické panely do oblasti svorky a ujistěte se, že zemnicí piny mají kontakt s rámečky obou modulů.
- Dotáhněte šroub – zkontrolujte specifikaci výrobce panelu – ta určuje optimální utahovací moment.
Obsah balení Střední upínací svorka H25 se zemnicím pinem. Pozor: šrouby, matice a posuvné vložky je nutné zakoupit samostatně.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Typ svorky | Střední |
| Tloušťka panelu [mm] | 30-45 |
| Barva | Stříbrná |
| Zemnící kolík | Ano |
| Příslušenství | Bez příslušenství |
