Koncová svorka H30 L50 - surová se zemnicím pinem

Boční přítlačná svorka - H30 s uzemňovacím kolíkem PV-03-32 (1)

Dostupnost: Skladem (velké množství)

Doručení do: 5 dní

Hmotnost: 0.02 kg

Cena/ ks: 5 555 555,56 Kč 5555555.56

vč. 21.00% DPH, bez nákladů na dopravu

Cena bez DPH/ ks: (4 591 368,22 Kč)

bez 21.00% DPH, bez nákladů na dopravu

Ušetřete více peněz s většími balíčky!
Čím větší balení, tím nižší jednotková cena!

* Možnosti Balení:

Kus
Balení: 250 kusů
Balení: 5000 kusů
Balení: 10000 kusů

množství ks

produkt nedostupný

přidat do seznamu přání

* - Pole povinné

Hodnocení:

Prodejce: Synerga

Kód produktu: PV-03-32

doporučit příteli

Popis

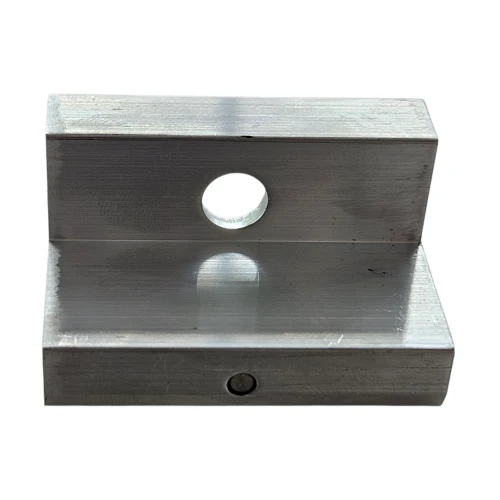

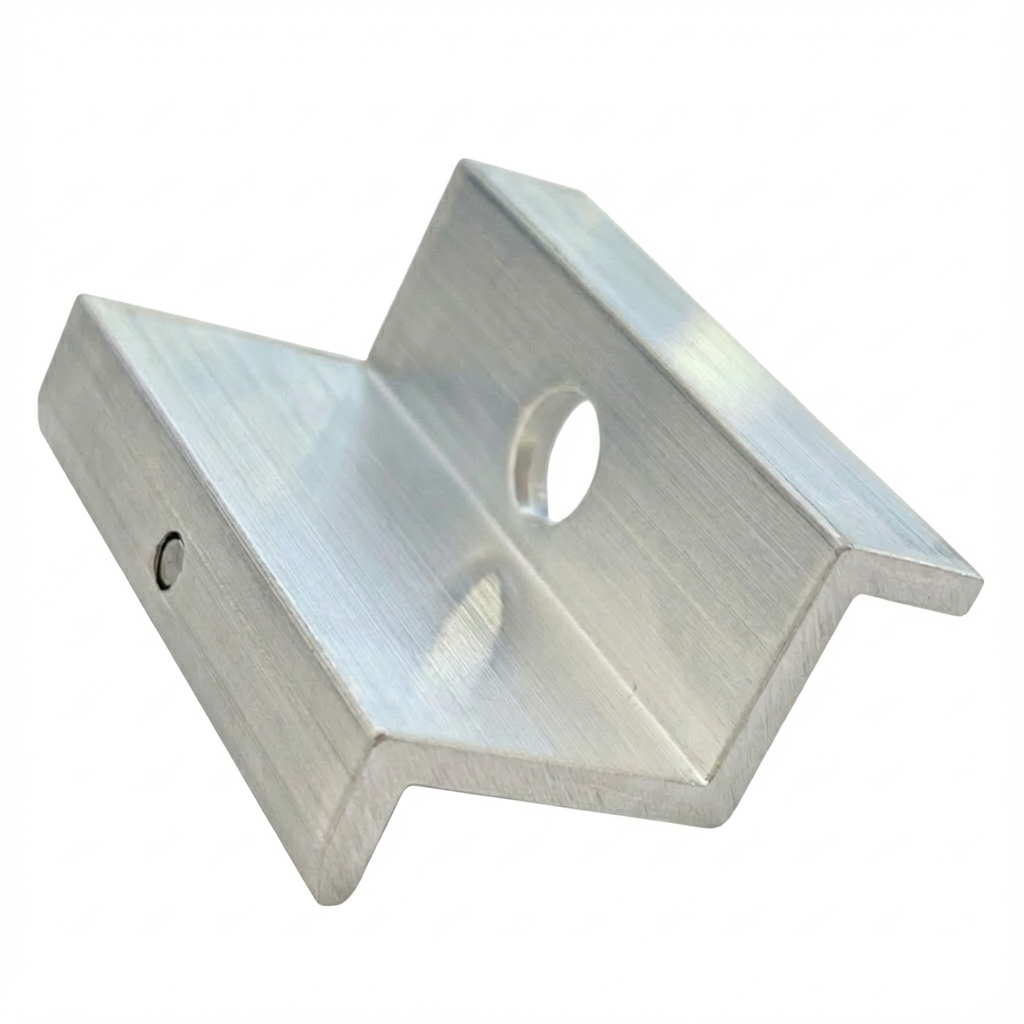

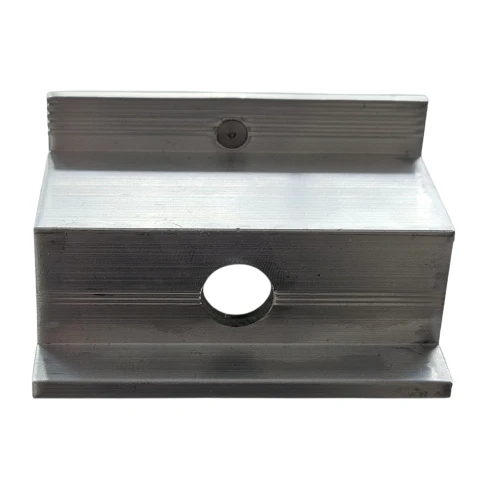

Koncová přížímací svorka H30 s uzemňovacím pinem

Koncová přížímací svorka H30 s uzemňovacím pinem je profesionální montážní prvek určený k upevnění fotovoltaických modulů s výškou rámu 30 mm. Vyrobená z vysoce kvalitní hliníkové slitiny 6063-T66, zajišťuje trvalé a bezpečné uchycení solárních panelů na nosné konstrukci. Povrch prvku zůstává surový, bez dodatečných ochranných vrstev, což umožňuje přesné a spolehlivé vyrovnání potenciálů mezi prvky instalace.

Výrazným rysem této svorky je integrovaný uzemňovací pin, který umožňuje rychlé a účinné vyrovnání potenciálů mezi fotovoltaickým modulem a nosnou konstrukcí. Při utahování pin proráží anodizovanou vrstvu rámu a zajišťuje kontinuitu spojení. Takové řešení nejen usnadňuje montáž – eliminuje nutnost používání dodatečných uzemňovacích podložek – ale také výrazně zkracuje čas instalace a nabízí vysokou úroveň bezpečnosti a efektivity celého systému.

Toto inovativní řešení podporuje instalace hromosvodné a přepěťové ochrany, obzvláště užitečné ve fotovoltaických systémech. Koncová svorka s uzemňovacím pinem je ideální pro panely montované jednotlivě nebo na krajních pozicích v řadě.

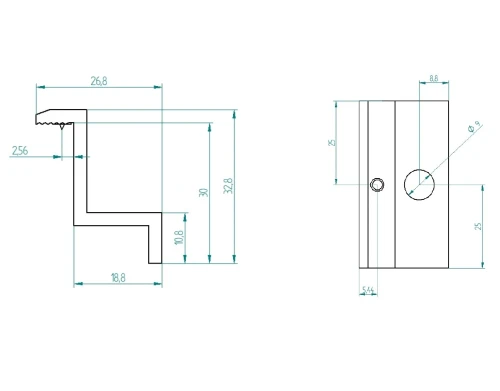

Technické údaje

Výška rámu modulu: 30 mm

Celková výška: 32,8 mm

Průměr montážního otvoru: 9 mm (M8)

Materiál: hliník EN AW 6060

Povrchová úprava: surový

Doporučený utahovací moment: hodnota závislá na dokumentaci výrobce PV modulu

Používané šrouby: M8

Použití Koncová přižímací svorka je důležitým upevňovacím prvkem v instalacích solárních modulů – slouží k upevnění krajních panelů v řadě k hliníkovému profilu. Produkt je určen k montáži solárních modulů na plochých a šikmých střechách. Používejte koncovou svorku k upevnění panelů na začátku a konci každé řady. Mezi sousedními panely v řadě je nutné používat střední svorky.

Kompatibilita

Hliníkové profily přizpůsobené pro šestihranné šrouby

Hliníkové profily pro šrouby typu T

Trapézové profily pro střechy z trapézového plechu

Výhody

Vysoce kvalitní materiál – vyrobena z hliníku EN AW 6060, vyznačuje se vysokou odolností vůči povětrnostním podmínkám.

Trvanlivost – vysoká kvalita provedení garantuje trvalé upevnění konstrukce fotovoltaických panelů.

Odolnost proti korozi – odolná vůči působení vnějších faktorů a korozi.

Mechanická pevnost – odolná vůči nárazům a mechanickému poškození.

Vestavěné uzemnění – uzemňovací pin eliminuje potřebu používání uzemňovacích podložek, což zkracuje čas a zvyšuje pohodlí montáže.

Vyrovnání potenciálů – zajišťuje kontinuitu elektrického kontaktu mezi modulem a nosnou konstrukcí.

Ideální pro jednotlivé panely – vynikající řešení pro moduly montované jednotlivě nebo na krajních pozicích v řadě.

Pokyny k montáži

Namontujte svorku na montážní lištu pomocí posuvného vložení a šroubu M8.

Umístěte krajní fotovoltaický panel do oblasti svorky a ujistěte se, že uzemňovací pin má kontakt s rámem modulu.

Utáhněte šroub podle doporučení výrobce PV modulu.

Na každou řadu panelů je potřeba minimálně čtyři koncové svorky – dvě na začátku, dvě na konci řady panelů.

Nepoužívejte anodizované nebo lakované koncové svorky s pinem. V takovém případě použijte koncovou svorku bez pinu a speciální kontaktní plíšek montovaný mezi rám panelu a hliníkový profil.

Obsah balení Koncová přižímací svorka H30 s uzemňovacím pinem. Pozor: šrouby, matice a posuvná vložení je nutné zakoupit samostatně.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Technické údaje

Typ svorky	Krajová
Tloušťka panelu [mm]	30
Barva	Stříbrná
Zemnící kolík	Ano
Příslušenství	Bez příslušenství
