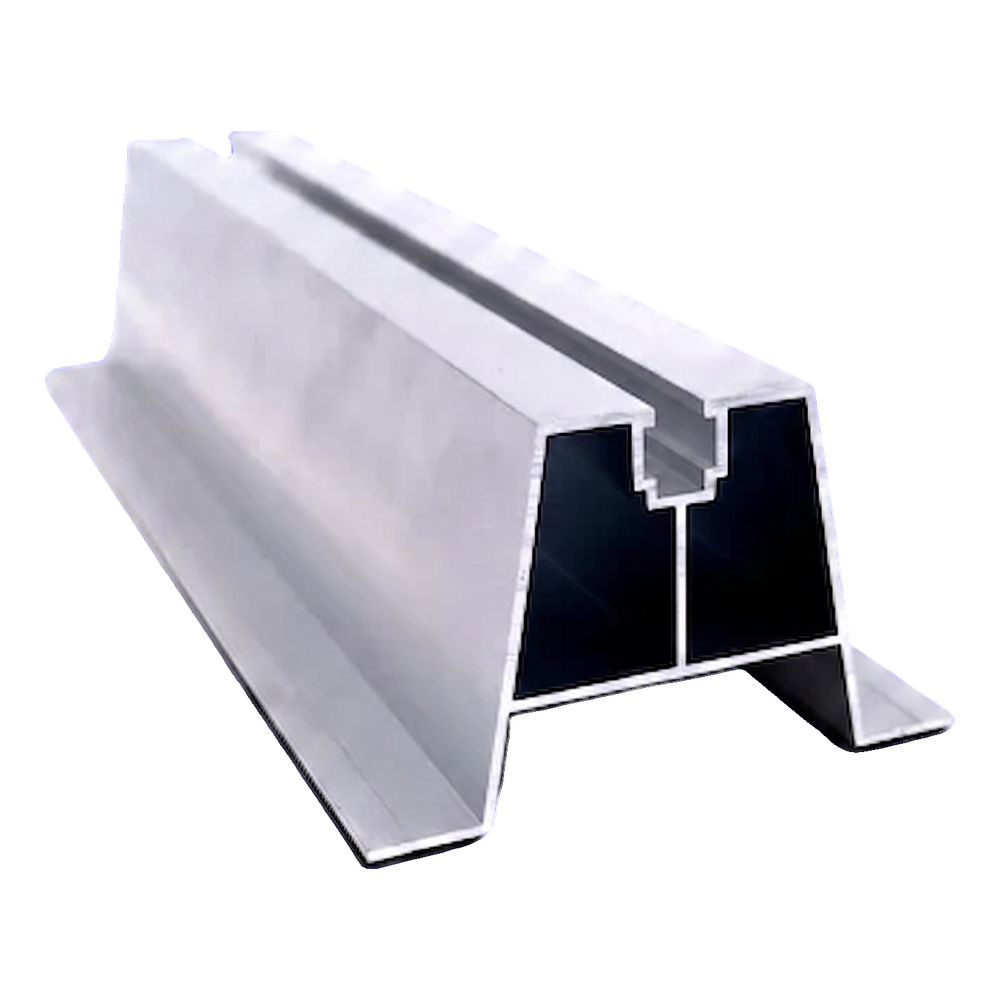

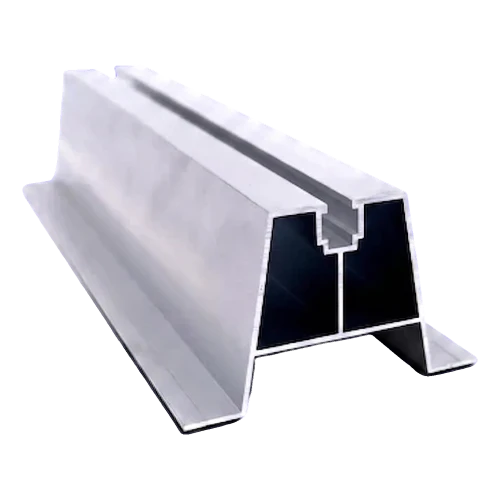

Trapézový hliníkový můstek H-70 s EPDM 330 mm – uchycení FV k trapézovému plechu
produkt nedostupný
přidat do seznamu přání
5
Popis
Trapézový hliníkový můstek H-70 s EPDM 330 mm – uchycení FV k trapézovému plechu

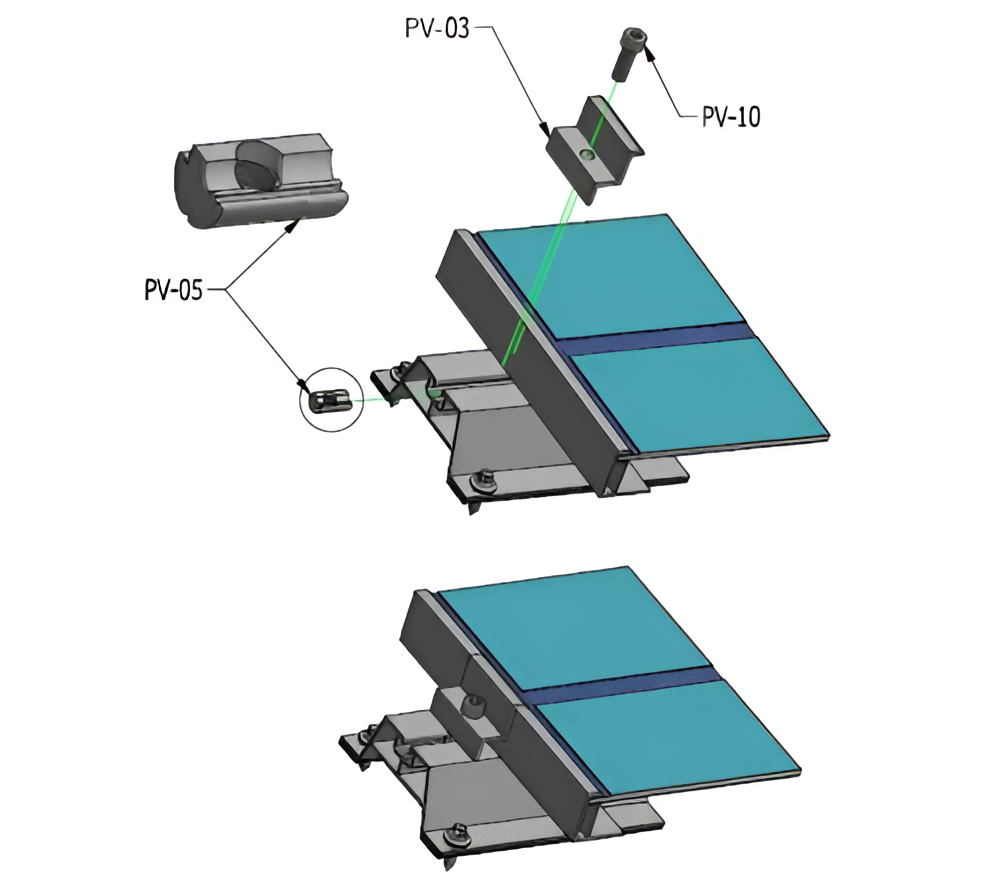

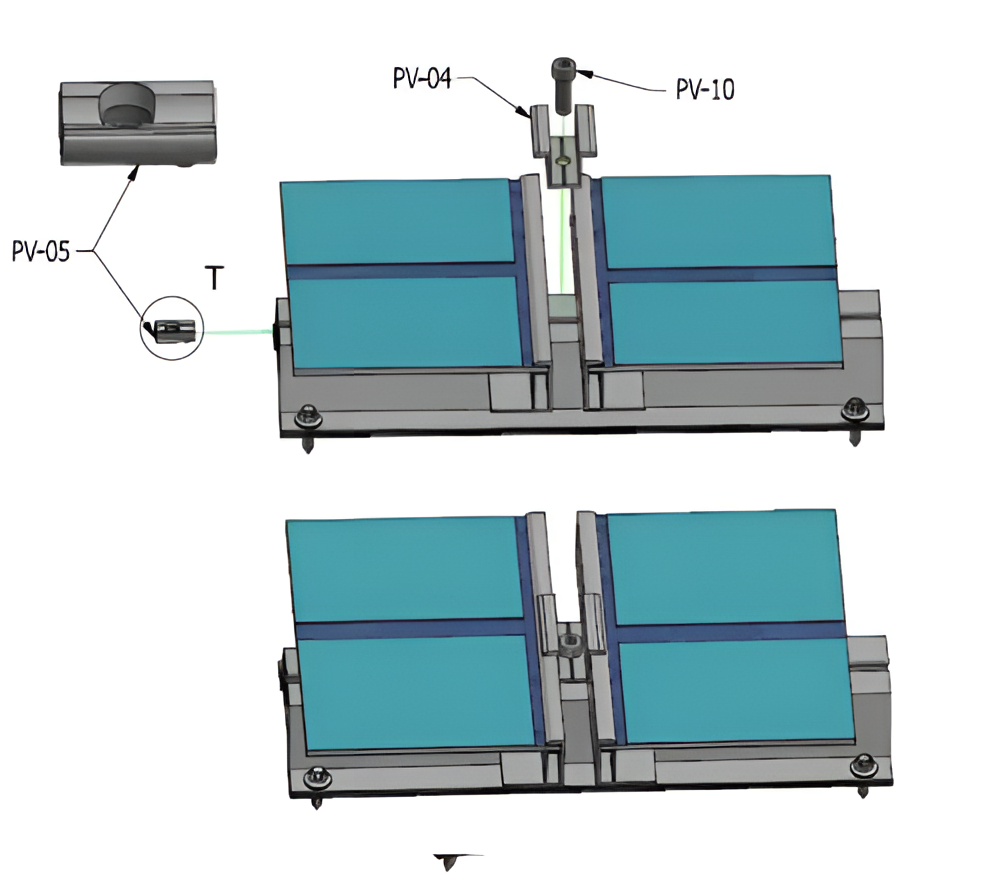

Trapézový můstek H-70 s EPDM těsněním je hliníkový můstkový profil navržený pro přímou montáž fotovoltaických panelů na střechy pokryté trapézovým plechem. Trapézový tvar průřezu odpovídá geometrii vlny plechu, díky čemuž profil stabilně dosedá na střešní krytinu bez nutnosti přídavných vyrovnávacích podložek. Výška profilu zajišťuje vhodnou vzdálenost mezi modulem a povrchem střechy, což umožňuje volné proudění vzduchu pod panelem — přirozená ventilace účinně odvádí teplo, což se pozitivně projevuje na lepších provozních podmínkách FV modulů. Horní montážní kanál umožňuje uchycení koncových i středových svorek pomocí šroubů s vnitřním šestihranem a čtyřhranných matic, přičemž otvory pro šrouby upevňující můstek k plechu se vytvářejí přímo na střeše během montáže, což umožňuje přesně přizpůsobit kotevní bod profilu plechu.
Výhody trapézového můstku H-70
- Ventilační mezera mezi panelem a střechou podporuje přirozené chlazení modulů a omezuje pokles výkonu v horkých dnech
- Součástí je EPDM těsnění, které chrání střešní krytinu v místě uchycení a zabraňuje vnikání vody pod plech
- Hliníková slitina 6060 odolná proti korozi — profil nevyžaduje další protikorozní ochranu a osvědčuje se ve venkovních podmínkách po celá léta
- Kompatibilita se středovými i koncovými svorkami umožňuje univerzální použití v různých konfiguracích instalace
- Montážní otvory vytvářené na střeše — flexibilní přizpůsobení rozteči vln trapézového plechu

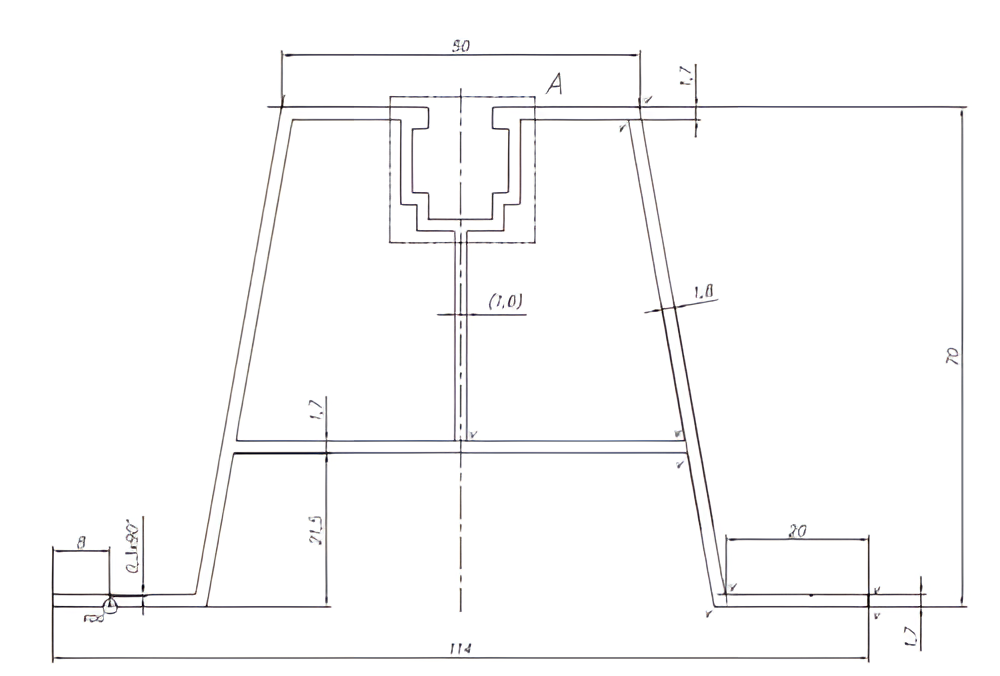

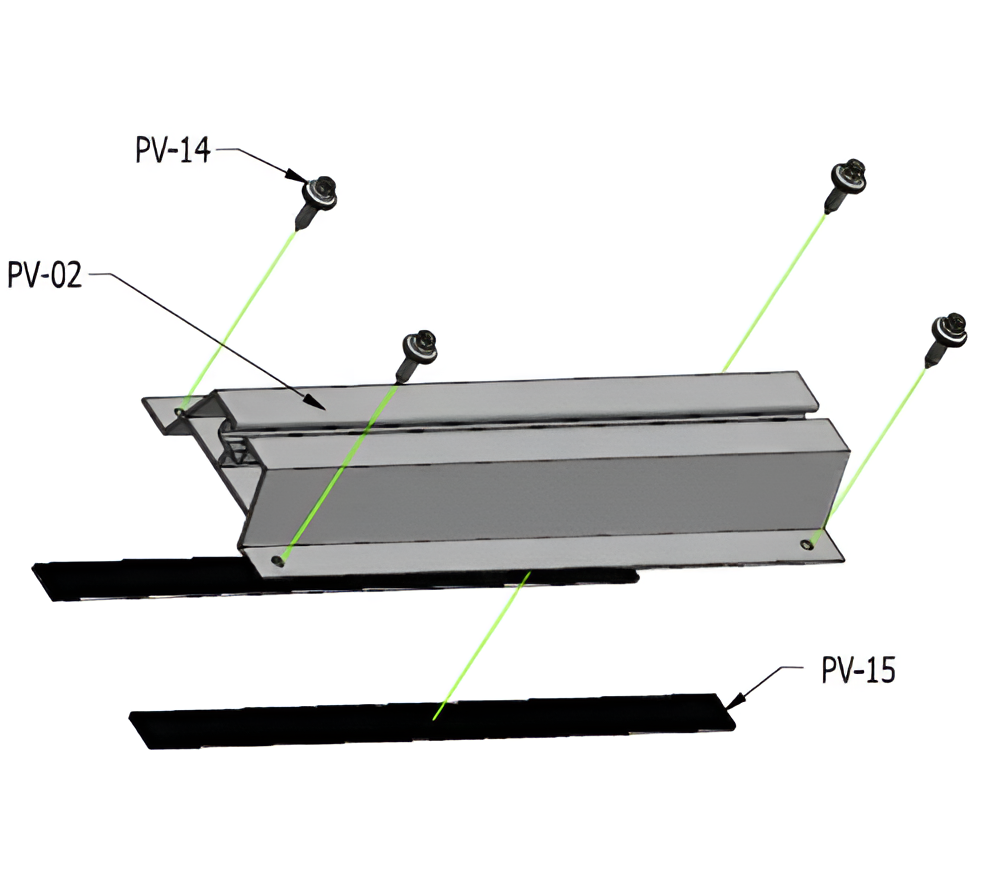

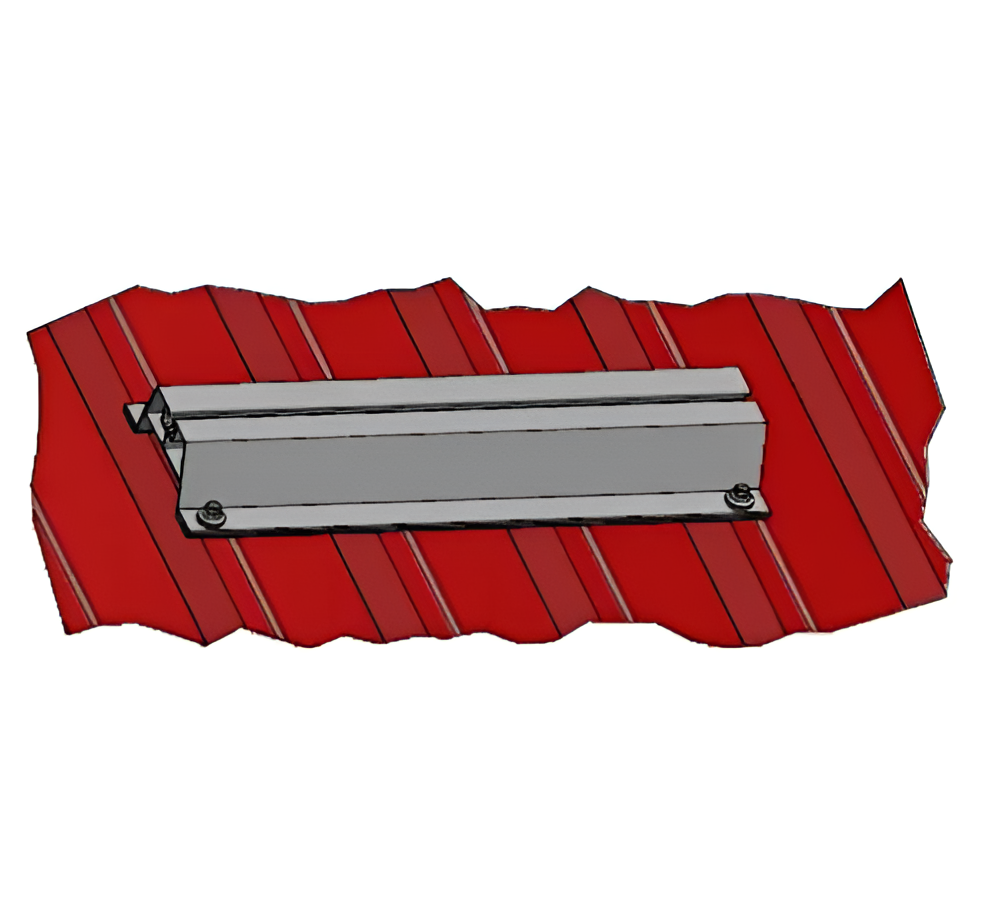

Profil má trapézový průřez s vnitřním vyztužením — dvě svislé přepážky vyztužují konstrukci a přenášejí zatížení z upevněných modulů na vlnu plechu. V horní části profilu se nachází montážní kanál určený pro usazení svorek uchycujících fotovoltaické moduly. Základna profilu stabilně dosedá na vlny trapézového plechu a EPDM těsnění (viditelné na montážním schématu) vyplňuje nerovnosti a zajišťuje těsnost v kotevních bodech.
