Hliníkový trapézový mostík H-40 s EPDM 330 mm – upevnění FV k trapézovému plechu
Trapézový mostík H-40 s těsněním EPDM je hliníkový mostíkový profil určený k přímému upevnění fotovoltaických modulů na střechách krytých trapézovým plechem. Vyroben ze slitiny hliníku 6060, profil kombinuje vysokou odolnost proti korozi s dobrou mechanickou pevností, což se promítá do trvanlivosti instalace po celou dobu jejího provozu. Profil se osazuje na vrchol vlny trapézového plechu a jeho výška zajišťuje volné proudění vzduchu pod panelem — přirozené chlazení modulů zlepšuje jejich výkon a odděluje panel od zahřáté povrchové plochy střechy. Horní montážní kanál umožňuje upevnění středových a koncových svorek pomocí šroubů s vnitřním šestihranem a čtvercových matic, což dává montážní četě flexibilitu při umísťování modulů.
Klíčové výhody pro instalatéra
- Těsnění EPDM součástí balení — těsné přilnutí k plechu bez nutnosti dalších těsnicích materiálů
- Montážní otvory se vytváří přímo na místě — volné přizpůsobení rozteče šroubů rozteči vln konkrétního trapézového plechu, bez nutnosti objednávat varianty pro různé střešní profily
- Hliník 6060 odolný vůči korozi a povětrnostním vlivům
- Profil je vhodný k eloxování, což zajišťuje dodatečnou ochranu povrchu
- Výška profilu zaručuje přirozené větrání modulů a jejich oddálení od horkého povrchu střechy
Montáž na střeše z trapézového plechu

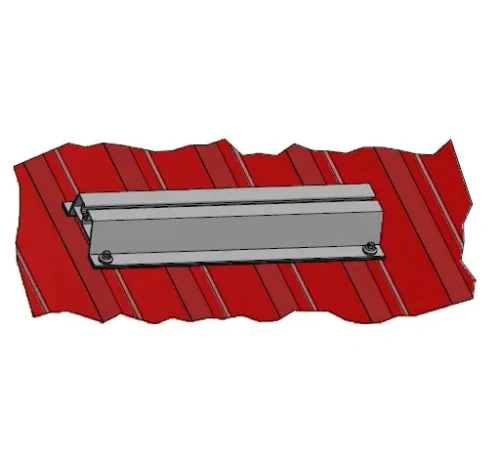

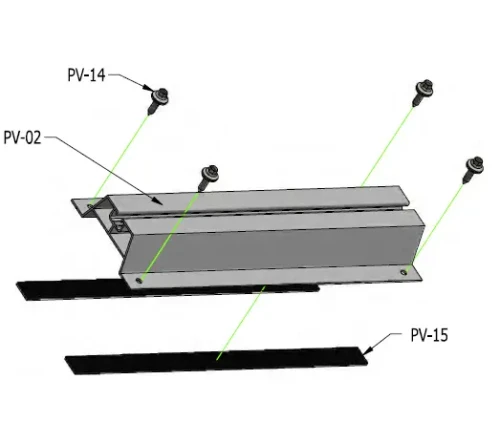

Trapézový mostík se osazuje přímo na vrchol vlny trapézového plechu. Těsnění EPDM zajišťuje těsné přilnutí profilu k podkladu a chrání plech před poškozením v místě upevnění. Otvory pro šrouby upevňující profil ke konstrukci střechy se vytváří přímo na stavbě — díky tomu instalatér přizpůsobí rozteč konkrétnímu profilu plechu. Fotovoltaické panely se upevňují k hornímu kanálu mostíku pomocí středových nebo koncových svorek.
Kompatibilita se systémem svorek

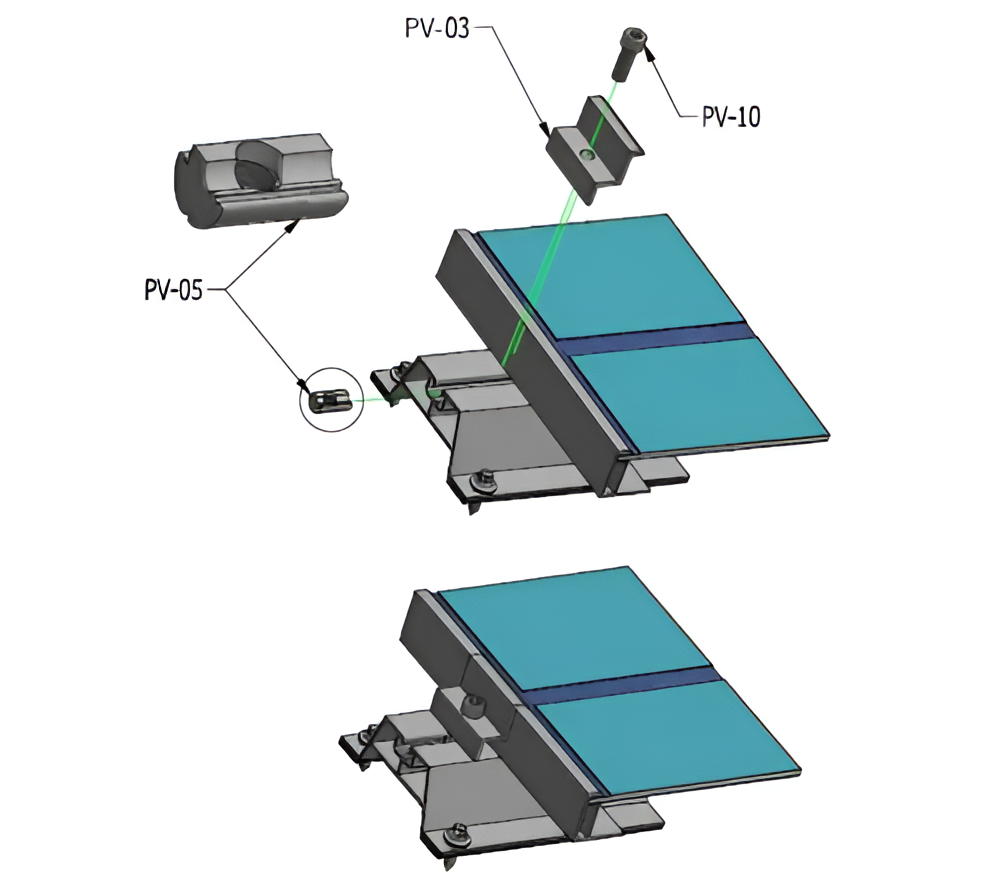

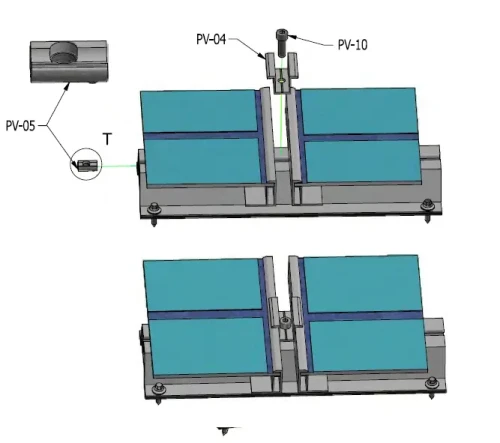

Profil je kompatibilní se širokou škálou montážního příslušenství. Středové a koncové svorky se osazují do horního kanálu lišty a čtvercové matice se šestihrannou hlavou je zajišťují v požadované poloze. Následující schémata znázorňují příkladové konfigurace s využitím koncových a středových svorek.

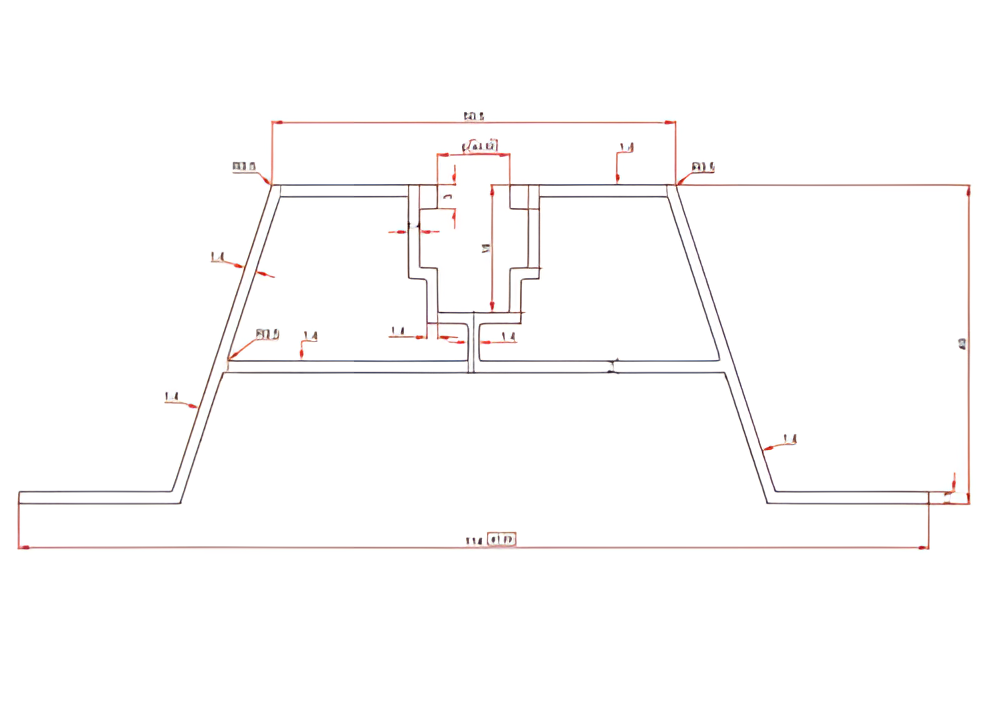

Konstrukce profilu je založena na symetrickém trapézovém průřezu s centrálním montážním kanálem nahoře. Velká styčná plocha s plechem zajišťuje stabilitu a jednotná tloušťka stěn zaručuje odpovídající tuhost při zachování nízké hmotnosti. Rovnoměrné rozložení zatížení umožňuje upevnění svorek v libovolném bodě podél kanálu.
