Trapézový můstek hliníkový H-70 s EPDM 400 mm – montáž FVE na trapézový plech
produkt nedostupný
přidat do seznamu přání
5
Popis
Trapézový můstek hliníkový H-70 s EPDM 400 mm – montáž FVE na trapézový plech

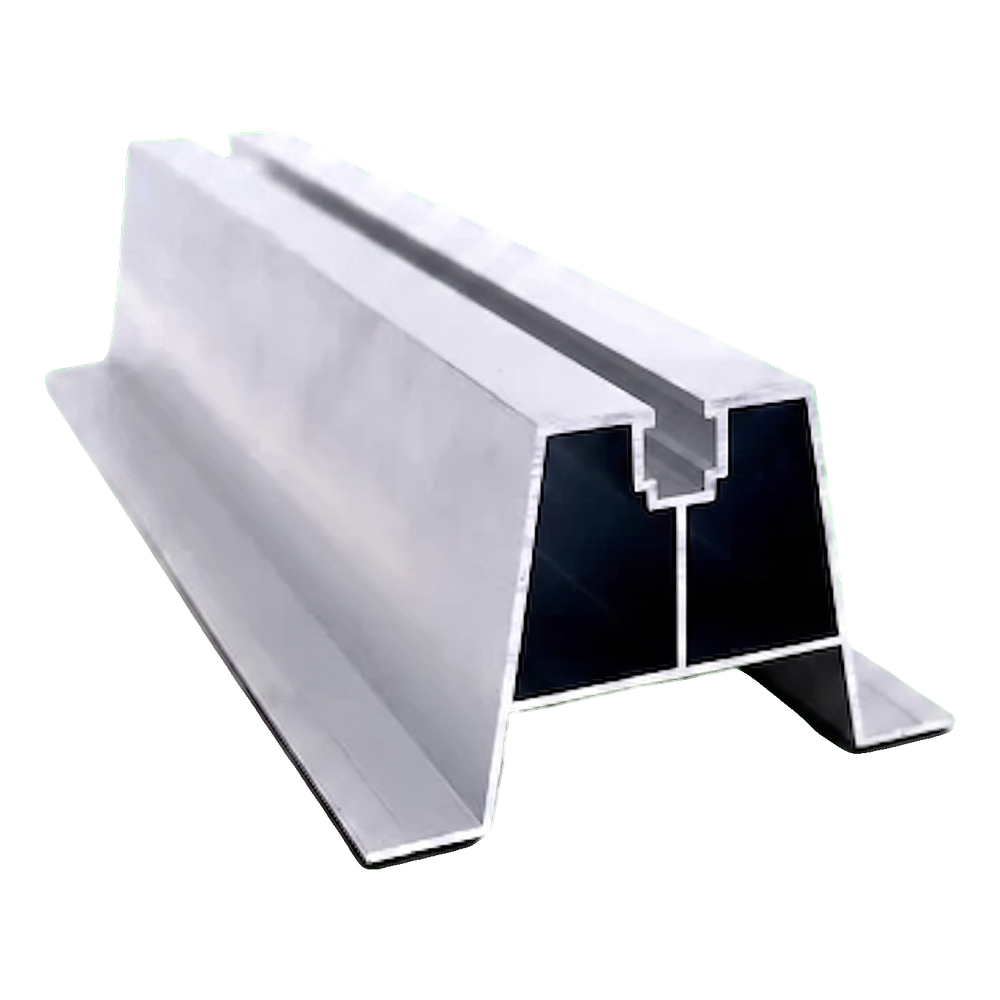

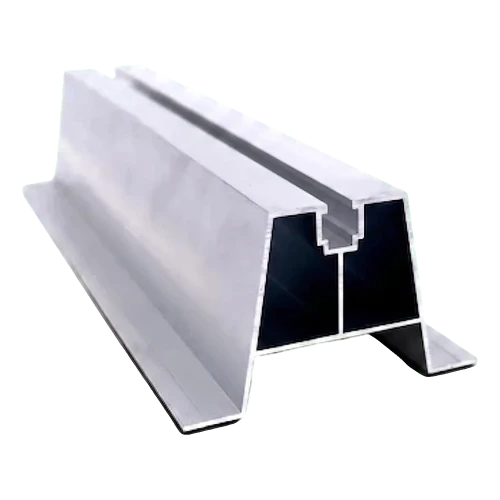

Trapézový můstek H-70 s těsněním EPDM je hliníkový profil navržený pro přímou montáž fotovoltaických panelů na střechách krytých trapézovým plechem. Výška profilu zajišťuje vhodný odstup mezi modulem a povrchem střechy, což umožňuje volné proudění vzduchu pod panelem. Přirozená ventilace podporuje chlazení modulů, což se přímo projevuje na udržení jejich výkonu v horkých dnech. Profil je vyroben ze slitiny hliníku 6060, která se vyznačuje vysokou odolností proti korozi a dobrou mechanickou pevností. Spodní část můstku je vybavena těsněním EPDM, které chrání střešní krytinu před poškozením a zajišťuje těsné přiléhání k trapézovému plechu. Horní lišta s montážním kanálem umožňuje rychlé upevnění středových a koncových svorek pomocí šroubů s vnitřním šestihranem a čtvercových matic — bez nutnosti použití speciálních nástrojů.
Výhody můstkového profilu H-70
- Profil se zvýšenou konstrukcí zajišťuje ventilační prostor mezi panelem a střechou, čímž podporuje přirozené chlazení modulů

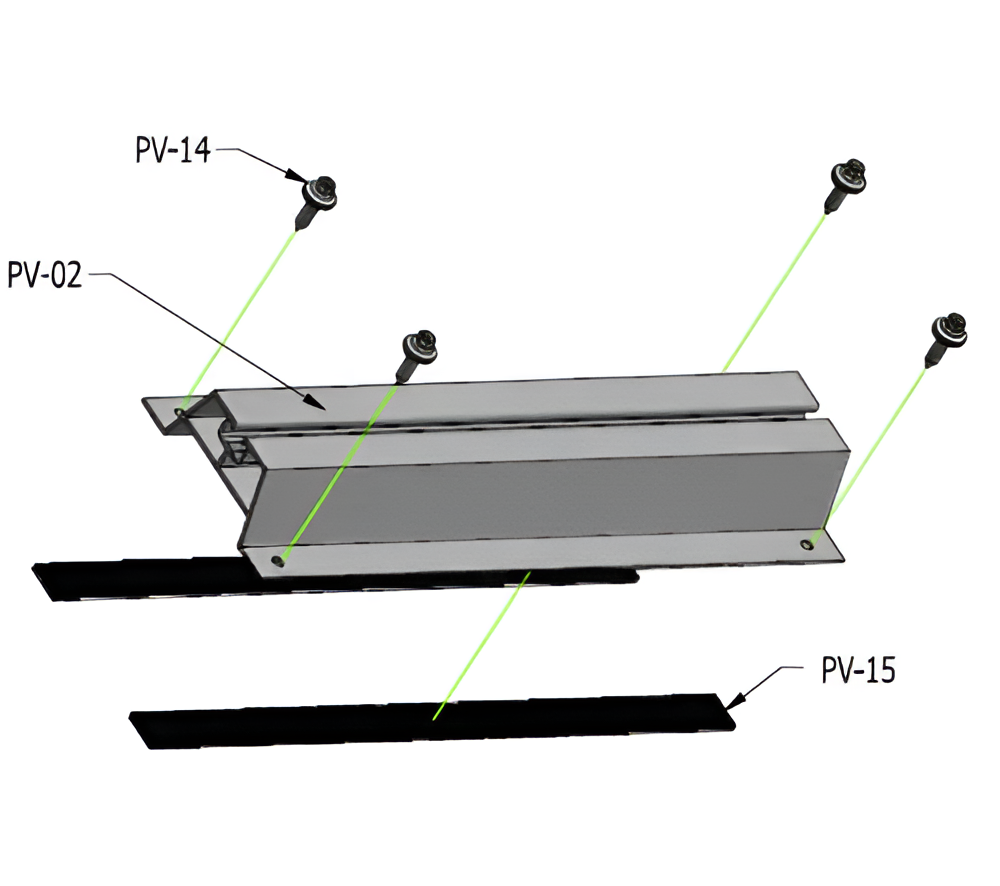

- Těsnění EPDM na patkách profilu chrání trapézový plech před poškrábáním a eliminuje galvanický kontakt hliníku s ocelí střešní krytiny
- Hliník 6060 je vhodný k eloxování, což umožňuje získat dodatečnou antikorozní ochranu a estetický povrch

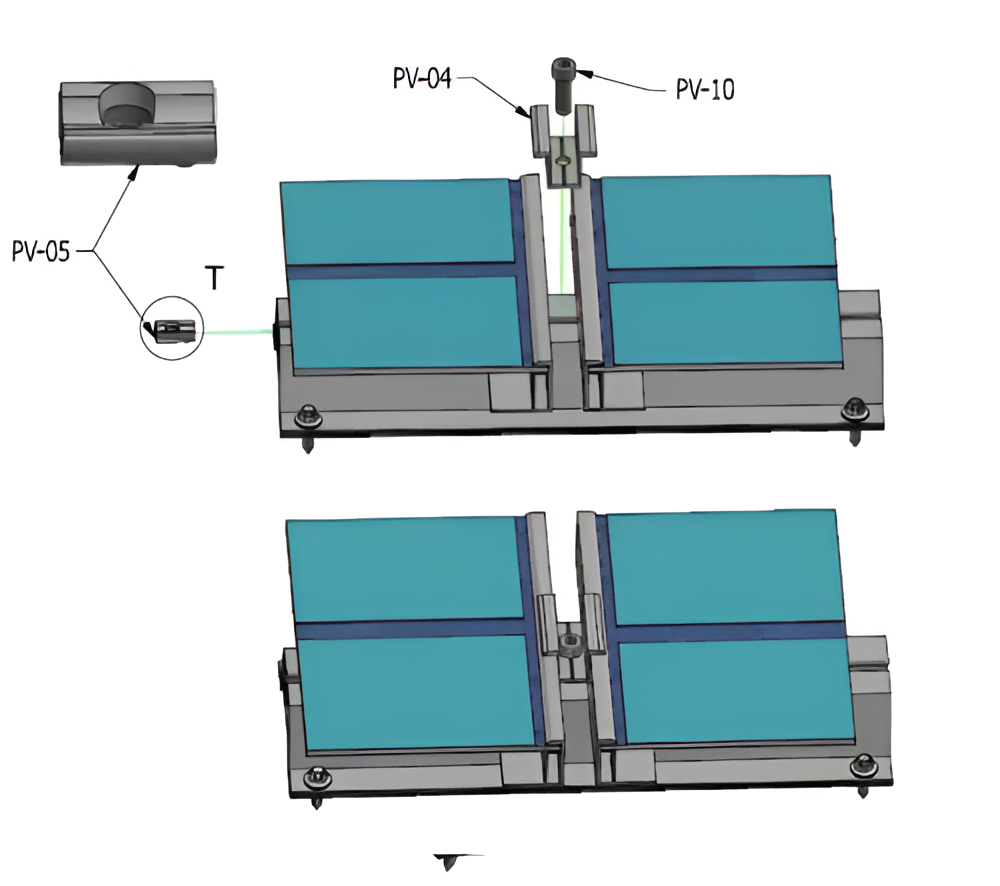

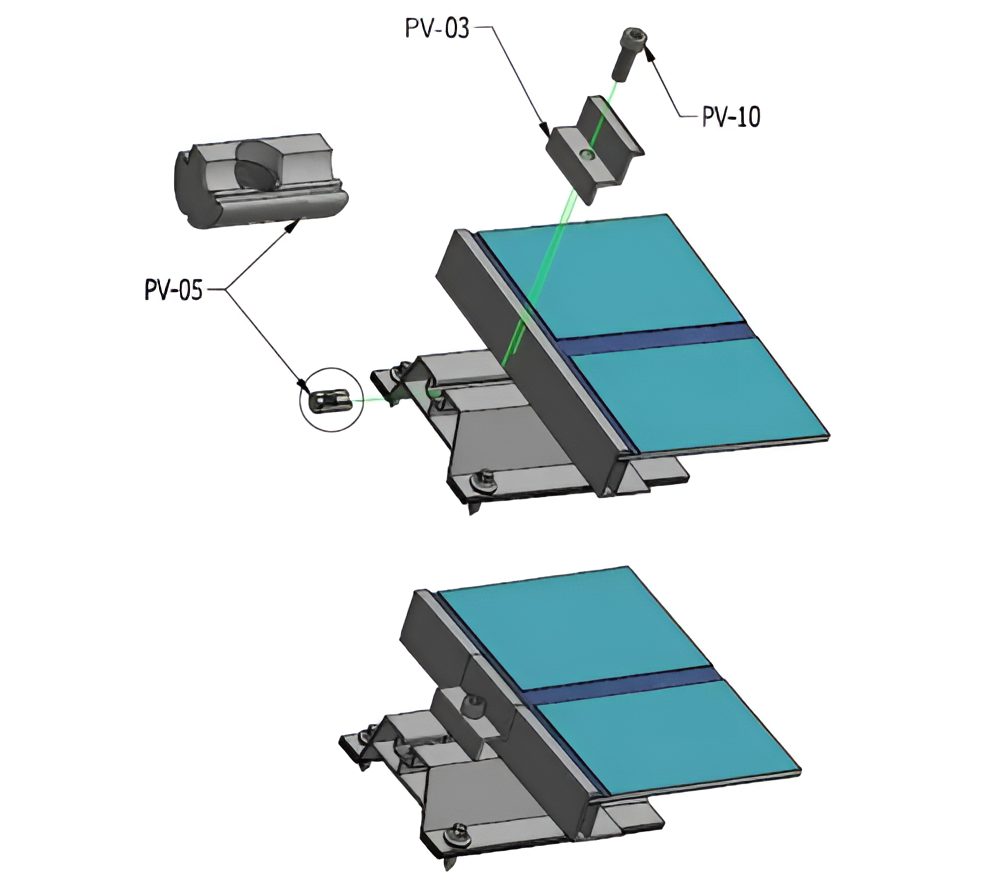

- Univerzální montážní kanál v horní liště spolupracuje se středovými a koncovými svorkami standardních FVE systémů
- Montážní otvory se vyrábí na místě během instalace, což umožňuje přesně přizpůsobit rozteč konkrétnímu profilu plechu

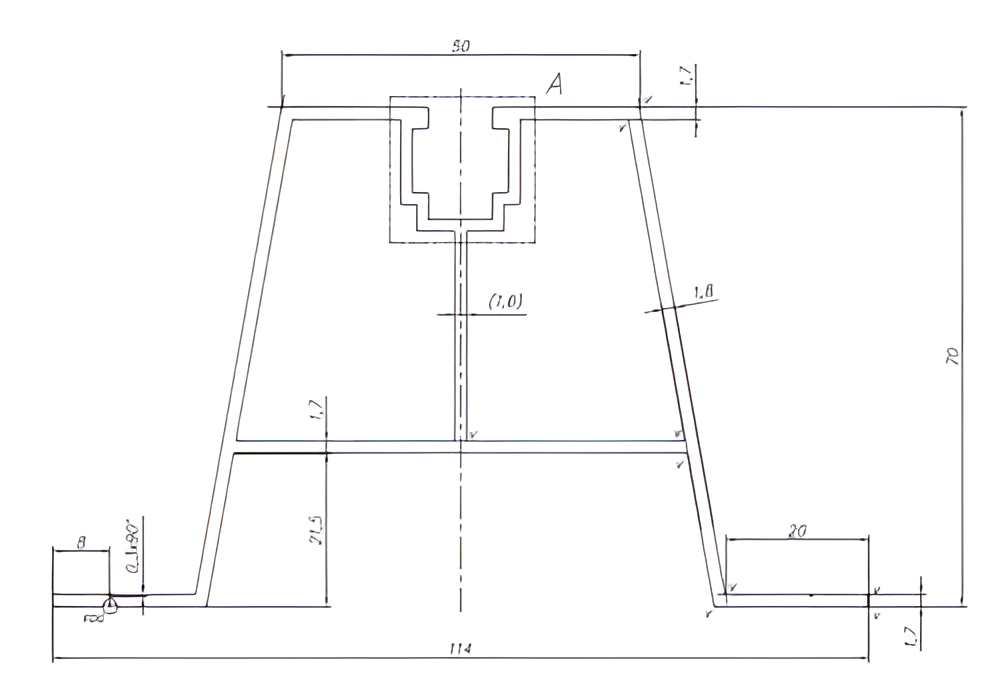

Technický výkres znázorňuje kompletní příčný řez profilem s vyznačenými rozměry klíčových konstrukčních prvků. Je vidět charakteristický trapézový tvar nožiček, centrální montážní kanál v horní liště a drážka pro zasunutí čtvercových matic. Podrobné rozměry profilu naleznete v tabulce Rozměry níže.
