Trapézový mostík hliníkový H-60 s EPDM 330 mm – montáž FVE na trapézový plech

Dostupnost: Skladem (velké množství)

Doručení do: 5 dní

Hmotnost: 0.396 kg

Cena/ ks: 99,67 Kč 99.67

vč. 21.00% DPH, bez nákladů na dopravu

Cena bez DPH/ ks: (82,39 Kč)

bez 21.00% DPH, bez nákladů na dopravu

* Možnosti balení::

Kus
Balení: 50 kusů
Balení: 500 kusů
Balení: 1000 kusů

množství ks

Celkem:

produkt nedostupný

přidat do seznamu přání

* - Pole povinné

Hodnocení:

Prodejce: -

Kód produktu: PV-02-02

doporučit příteli

Popis

Trapézový mostík hliníkový H-60 s EPDM 330 mm – montáž FVE na trapézový plech

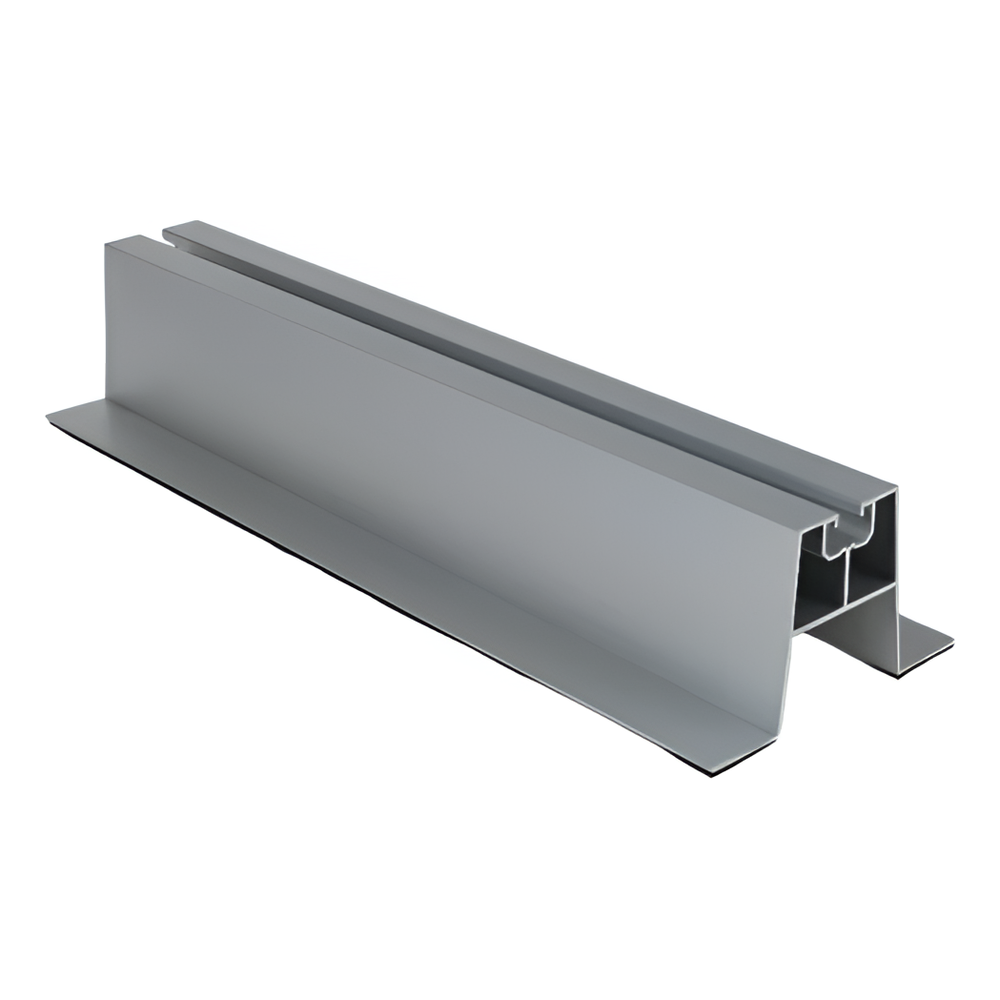

Trapézový mostík hliníkový H-60 330 mm s těsněním EPDM – perspektivní pohled na profil

Hliníkový trapézový mostík H-60 s těsněním EPDM je konstrukční prvek určený k přímému upevnění fotovoltaických modulů na střechách pokrytých trapézovým plechem. Profil o výšce 60 mm zajišťuje vhodnou vzdálenost mezi panelem a povrchem střechy, což umožňuje volné proudění vzduchu pod modulem — přirozené chlazení zvyšuje výkon instalace a prodlužuje životnost panelů. Mostík spolupracuje se středovými a koncovými svorkami, které se upevňují do horního kanálu lišty pomocí posuvné drážkové matice, závitové vložky nebo kladívkového šroubu. Montážní otvory se vytvářejí přímo na střeše, což poskytuje plnou flexibilitu přizpůsobení rozteči vln trapézového plechu. Integrované těsnění EPDM na základně profilu chrání střešní krytinu před poškozením a zajišťuje těsnost v místě styku s plechem.

Klíčové výhody pro montážní týmy

Přímá montáž na trapézový plech — bez nutnosti použití dodatečných podkonstrukcí

Výška 60 mm zaručuje ventilaci pod panelem, což se projeví lepším chlazením modulů a vyšší produkcí energie v horkých dnech

Hliník 6060 odolný proti korozi — dlouhodobý provoz bez údržby

Těsnění EPDM v sadě chrání plech a eliminuje riziko protečení

Otvory vrtané na místě — plná volnost přizpůsobení rozteči vln střechy

Technický výkres průřezu trapézového mostíku H-60 s rozměry: šířka základny 100 mm, výška 60 mm, horní kanál 40 mm

Průřez profilu se šířkou základny 100 mm a horním montážním kanálem 40 mm zajišťuje stabilní usazení svorek. Stěny o tloušťce 1,5 mm zachovávají optimální poměr pevnosti k hmotnosti. Hliník 6060 je vhodný k eloxování, což umožňuje dodatečnou ochranu povrchu a estetickou úpravu v případě potřeby.

Video prezentující trapézový mostík pro montáž fotovoltaických panelů na trapézový plech

Rozměry

Průřez (šířka × výška)	100 × 60 mm
Délka	330 mm
Tloušťka stěny	1,5 mm
Šířka horního kanálu	40 mm
Hmotnost na metr	1,199 kg/m

Materiál a povrchová úprava

Materiál / slitina	hliník 6060
Těsnění EPDM	ano — integrované na základně profilu
Barva	stříbrná (surový hliník)

Montáž a kompatibilita

Montážní kanál / typ drážky	horní kanál pro posuvnou drážkovou matici / závitovou vložku / kladívkový šroub
Typ střechy / podkladu	střechy z trapézového plechu
Způsob spojení	středové a koncové svorky; otvory vrtané na místě montáže

Ostatní parametry

Množství v balení	1 ks

Bezpečnost
