Trapézový hliníkový můstek H-70 s EPDM 330 mm – typ 2 pro trapézový plech
produkt nedostupný
přidat do seznamu přání
5
Popis
Trapézový hliníkový můstek H-70 s EPDM 330 mm – typ 2 pro trapézový plech

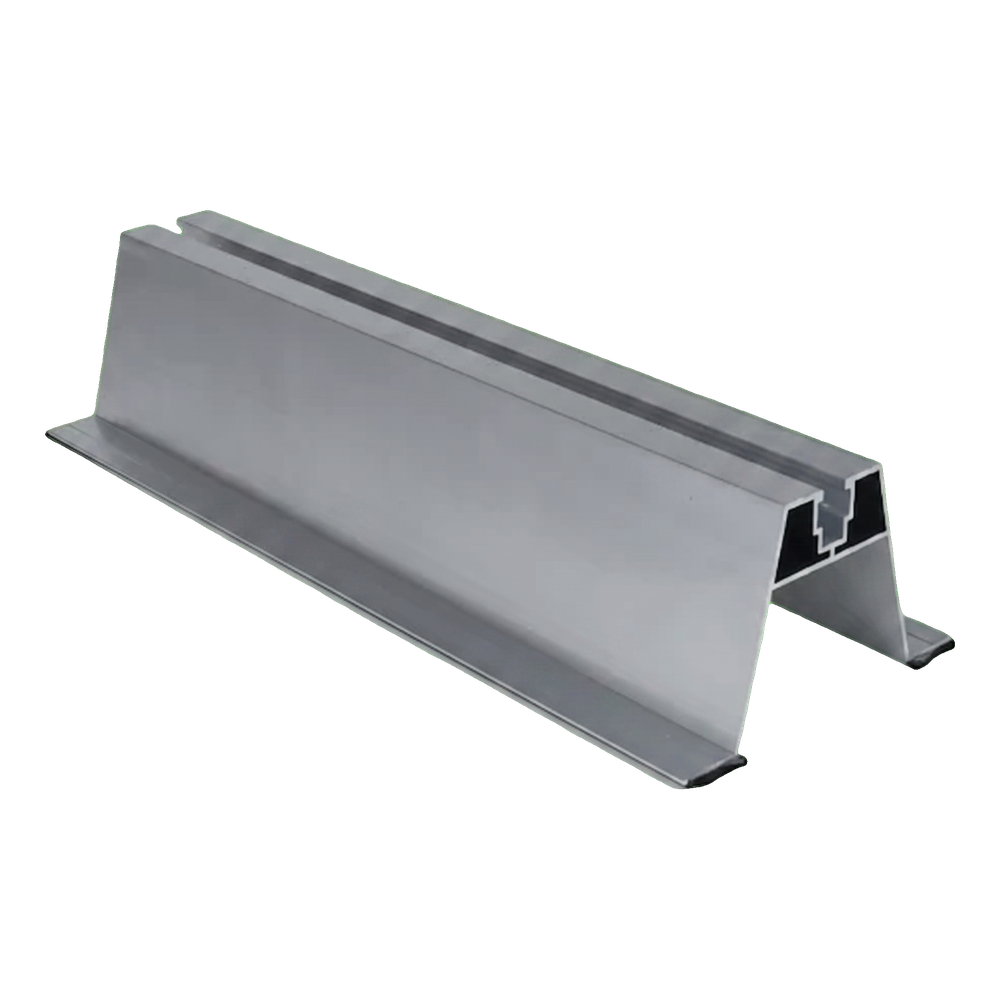

Trapézový můstek H-70 s EPDM je hliníkový montážní profil určený pro přímé upevnění fotovoltaických panelů na střechách pokrytých trapézovým plechem. Varianta typ 2 je určena pro vyšší střešní spoje — výška profilu zajišťuje volné proudění vzduchu pod moduly, což umožňuje jejich přirozené chlazení a odsazení od zahřáté povrchové plochy střechy. Profil je vybaven horním montážním kanálem, do kterého se pomocí šroubů se šestihrannou hlavou a čtvercových matic upevňují středové a koncové klemy. Na patkách profilu jsou umístěna EPDM těsnění, která tlumí vibrace, chrání povrch plechu před poškrábáním a utěsňují bod styku se střešní krytinou. Otvory pro upevňovací šrouby do plechu se provádějí přímo na stavbě — díky tomu instalatér přizpůsobí rozteč otvorů rozteči hřebenů trapézu.
Výhody pro montážní tým
- Výška 70 mm odsazuje modul od střechy — lepší ventilace a nižší provozní teploty panelů
- EPDM těsnění na patkách chrání povrch plechu a zlepšuje přilnavost profilu
- Montážní kanál kompatibilní se středovými i koncovými klemami — univerzální upevňovací systém
- Montážní otvory se vytvářejí přímo na místě, což umožňuje přizpůsobit můstek jakémukoli profilu trapézu
- Hliník 6060 odolný proti korozi — bezúdržbový provoz po celou dobu životnosti instalace
Výkres průřezu zobrazuje trapézový tvar profilu se širokou základnou a montážním kanálem na vrcholu. Detail v levém dolním rohu ukazuje průřez EPDM těsněním umístěným na patce profilu. Všechny průřezové rozměry naleznete v specifikační tabulce níže.
