Trapézový hliníkový mostek H-30 s EPDM 330 mm – uchycení FV na trapézový plech

Dostupnost: Skladem (velké množství)

Doručení do: 5 dní

Hmotnost: 0.325 kg

Cena/ ks: 89,44 Kč 89.44

vč. 21.00% DPH, bez nákladů na dopravu

Cena bez DPH/ ks: (73,94 Kč)

bez 21.00% DPH, bez nákladů na dopravu

* Možnosti balení::

Kus
Balení: 50 kusů
Balení: 500 kusů
Balení: 1000 kusů

množství ks

Celkem:

produkt nedostupný

přidat do seznamu přání

* - Pole povinné

Hodnocení:

Prodejce: -

Kód produktu: PV-02-01

doporučit příteli

Popis

Trapézový hliníkový mostek H-30 s EPDM 330 mm – uchycení FV na trapézový plech

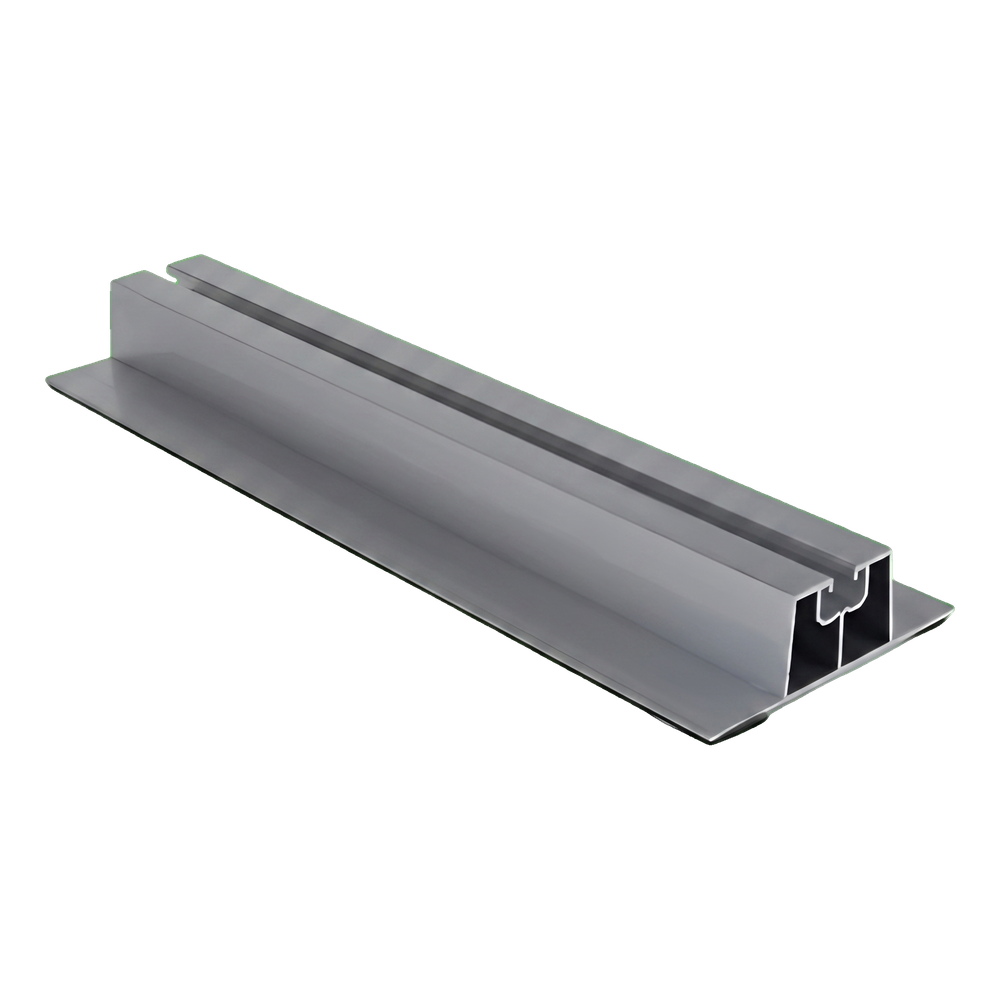

Trapézový hliníkový mostek H-30 330 mm s montážním kanálem a těsněním EPDM

Hliníkový trapézový mostek H-30 s těsněním EPDM je vyhrazený konstrukční prvek pro přímé uchycení fotovoltaických panelů na střechách pokrytých trapézovým plechem. Profil o výšce 30 mm zajišťuje volné proudění vzduchu pod modulem, což umožňuje přirozené chlazení a oddělení panelu od zahřáté povrchové plochy střechy — což se promítá do vyšší výkonnosti instalace v teplých měsících. Mostek spolupracuje se středovými a koncovými svorkami, které se upevňují do horního kanálu lišty pomocí posuvného klínu, závitové vložky nebo kladívkového šroubu. Otvory pro šrouby upevňující profil k trapézovému plechu se vyvrtávají přímo na střeše během montáže, což umožňuje přesně přizpůsobit rozestup konkrétnímu profilu plechu. Profil vyrobený ze slitiny hliníku 6060 spojuje nízkou hmotnost s vysokou odolností vůči korozi a povětrnostním vlivům.

Klíčové výhody pro instalatéra

Přímá montáž na trapézový plech — eliminuje potřebu dodatečných nosníků

Těsnění EPDM v základně profilu zajišťuje těsné přilnutí k plechu a chrání střešní krytinu před poškozením v místě uchycení

Výška 30 mm zaručuje ventilaci FV modulů

Hliník 6060 lze eloxovat, což zajišťuje dodatečnou ochranu povrchu

Otvory vrtané na místě — přizpůsobení libovolnému rozestupu vln trapézového plechu

Technický průřez trapézového mostku H-30 s rozměry: základna 100 mm, horní kanál 40 mm, výška 30,9 mm

Průřez profilu ukazuje trapézovou konstrukci se širokou základnou 100 mm zužující se k montážnímu kanálu 40 mm v horní části. Tloušťka stěny 1,5 mm při tloušťce základní desky 2,5 mm zajišťuje odpovídající tuhost při zachování nízké celkové hmotnosti. Tvar profilu odpovídá geometrii typických trapézových plechů, což zaručuje stabilní přilnutí k podkladu.

Video prezentující trapézový mostek pro montáž fotovoltaických panelů na trapézový plech

Rozměry

Průřez (šířka × výška)	100 × 30,9 mm
Délka	330 mm
Tloušťka stěny	1,5 mm
Tloušťka základní desky	2,5 mm
Šířka montážního kanálu	40 mm
Hmotnost na metr	0,983 kg/m

Materiál a povrchová úprava

Materiál / slitina	hliník 6060
Těsnění EPDM	ano

Montáž a kompatibilita

Montážní kanál / typ drážky	horní kanál 40 mm (posuvný klín / závitová vložka / kladívkový šroub)
Typ střechy / podkladu	střechy z trapézového plechu
Způsob spojování	otvory vrtané na místě montáže

Fyzikální vlastnosti

Hmotnost kusu	0,325 kg
Odolnost proti korozi	ano — hliník 6060 odolný vůči vnějším vlivům

Bezpečnost
