Systém skleněných přístřešků M12. 3-dílný, pro táhlo fi 12mm, sklo 8-17,52mm (aisi304, univerzální, satén)
produkt nedostupný
přidat do seznamu přání
Popis
Systém zasklených přístřešků 3-dílný M12 – ocel AISI 304, satén
3-dílný systém montáže zasklených přístřešků určený pro profesionální instalaci skleněných stříšek s tloušťkou skla od 8 do 17,52 mm. Sada spojek z nerezové oceli AISI 304 v saténovém provedení zajišťuje trvalé, estetické a bezpečné uchycení skleněných stříšek v obytných budovách i objektech občanské vybavenosti.
Sada se skládá ze tří přesně vyrobených spojek, které tvoří kompletní systém uchycení skleněné stříšky s táhlem. Sklo nepřiléhá přímo k držákům — přítlačné gumičky přiložené v sadě chrání tabule skla a zároveň stabilizují sklo ve správné poloze. Univerzální konstrukce umožňuje montáž na různé typy budov, a v případě silnější vrstvy izolace na fasádě lze použít dodatečnou montážní destičku, což systém činí mimořádně flexibilním.

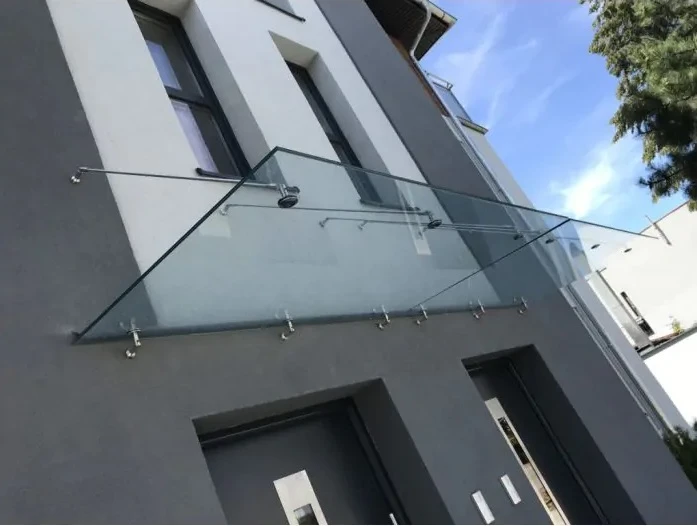

Skleněné přístřešky plní dvojí funkci — chrání před atmosférickými srážkami a dodávají fasádě architektonickou lehkost. Systém s táhly zajišťuje tuhost konstrukce při zachování minimalistického vzhledu, ideálního pro moderní budovy.

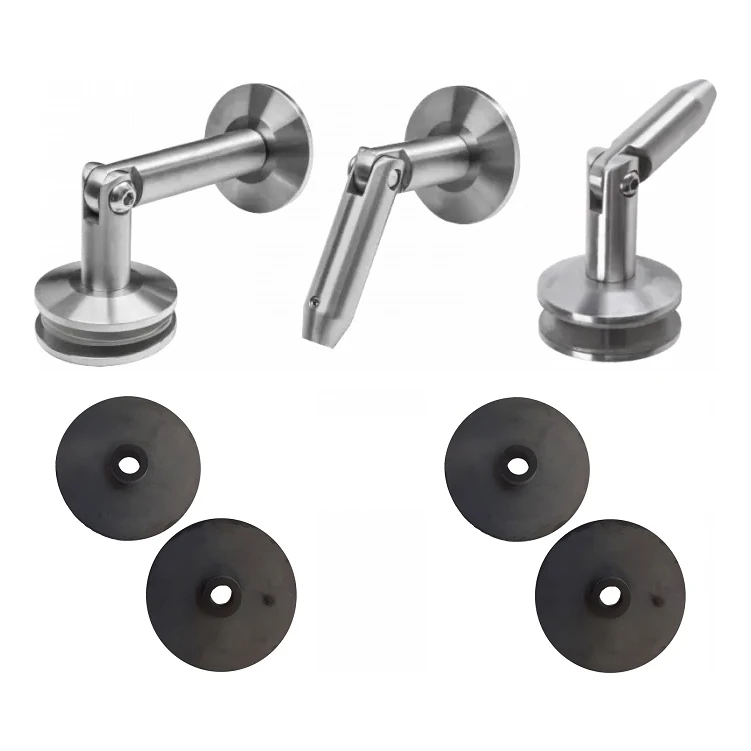

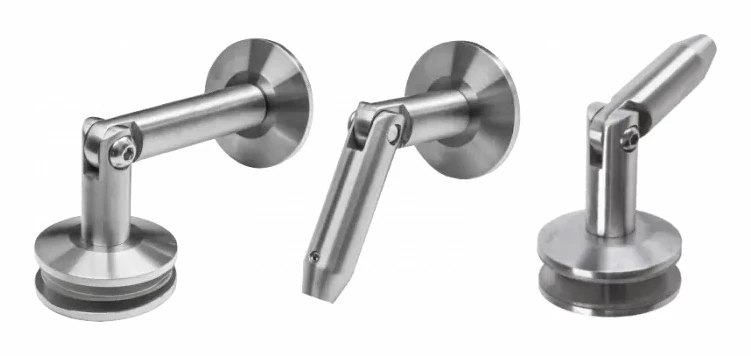

Obsah sady
- Spojka stěna–sklo s kompletní sadou přítlačných gumiček
- Spojka sklo–táhlo M12 s kompletní sadou přítlačných gumiček
- Spojka táhlo M12–stěna
Sada neobsahuje: tabule skla, táhla ani jiné součásti neuvedené výše. Táhlo se závitem M12 (tyč z nerezové oceli) je nutné zvolit samostatně — dostupné délky jsou 1 m, 1,2 m a 1,5 m. Táhlo se kotví do fasády a poté se napíná do optimální polohy skleněné stříšky, čímž je zajištěna její stabilita.
Technická specifikace
- Materiál: nerezová ocel AISI 304
- Povrchová úprava: satén
- Závit táhla: M12
- Závit upevňovacích šroubů ke stěně a sklu: M10
- Tloušťka skla: 8–17,52 mm
- Délka (L): 130 mm
- Hmotnost sady: 1,6 kg
- Průměr otvorů ve skle: Ø18 mm
- Montážní úhel táhla: 95°
- EAN: 5901289674263

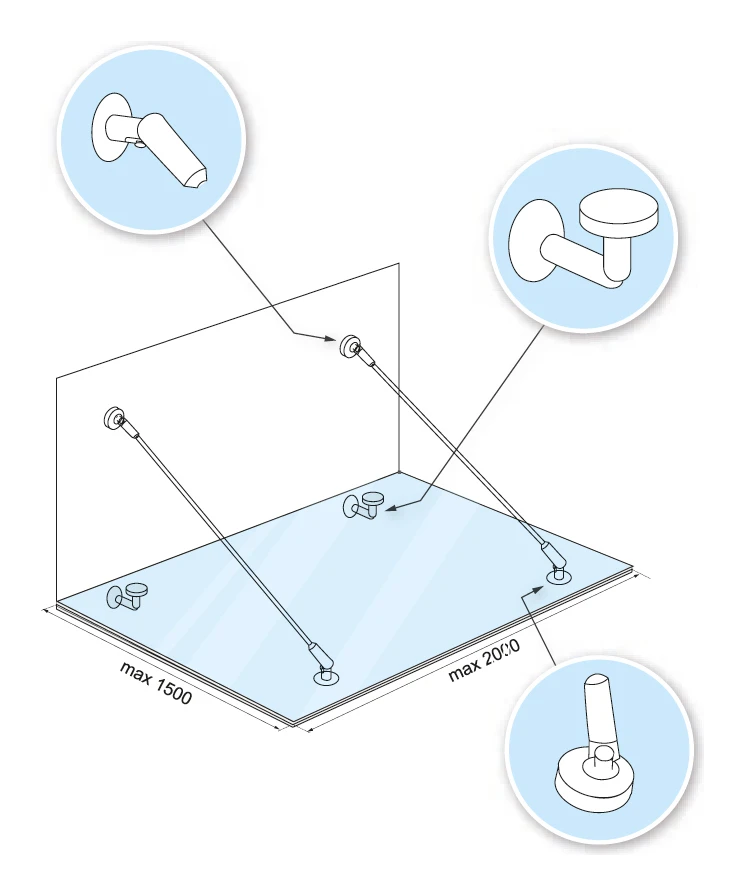

Rozměrování a schéma montáže
Správné rozmístění otvorů v tabuli skla je klíčové pro stabilitu a bezpečnost konstrukce. Níže uvedená schémata zobrazují doporučené rozmístění kotevních bodů a maximální přípustné rozměry skla.

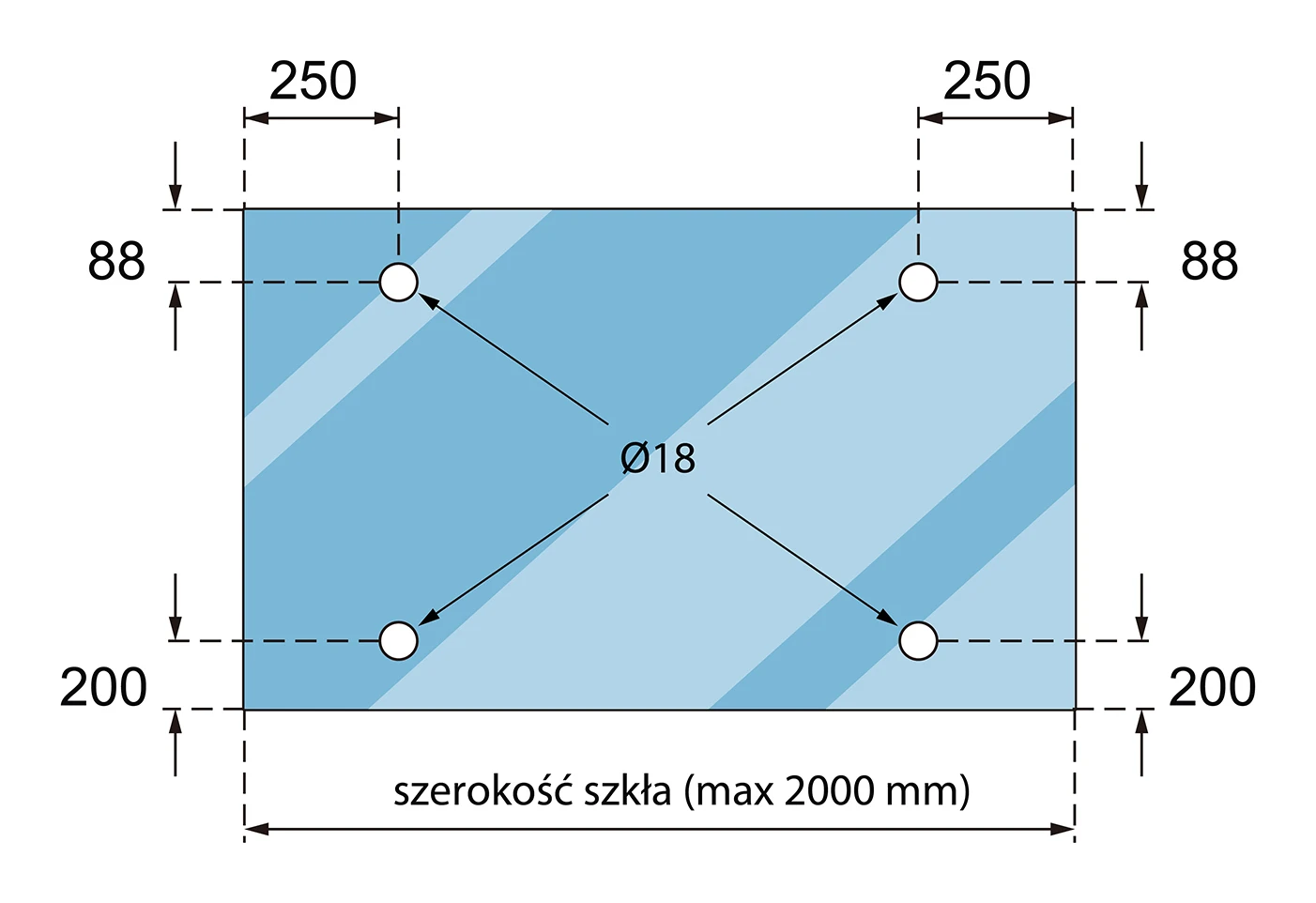

Doporučené rozměry rozmístění otvorů ve skle:
- Maximální šířka skla: 2000 mm
- Maximální hloubka (přesah) skla: 1500 mm
- Vzdálenost otvorů od bočních hran: 250 mm
- Vzdálenost horních otvorů od horní hrany: 88 mm
- Vzdálenost dolních otvorů od dolní hrany: 200 mm
- Průměr otvorů: Ø18 mm

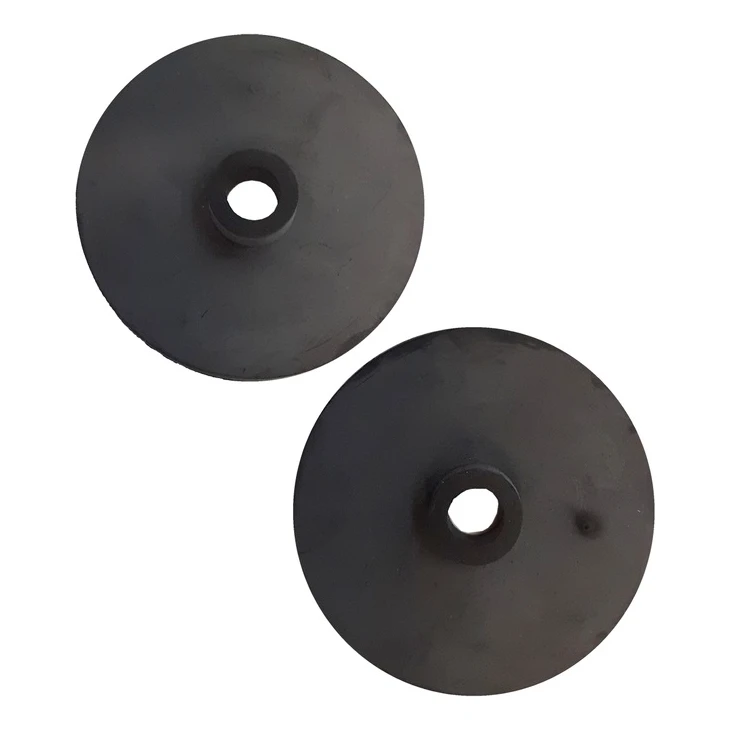

Přítlačné gumičky chrání tabule skla před přímým kontaktem s kovovými prvky spojek, eliminují riziko prasknutí a zajišťují stabilní držení skla. Kompletní sada gumiček je přiložena ke každé spojce, která přichází do styku se sklem.
Vzhledem k vysoké náročnosti montáže zasklených přístřešků se doporučuje svěřit instalační práce kvalifikované montážní firmě s zkušenostmi v práci s tvrzeným sklem a systémy táhel.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Materiál | AISI 304 |
| Povrchová úprava | Satén |
| Tloušťka skla [mm] | 8-17,52 |
