Systém skleněných přístřešků M10 3-dílný odtah fi 10 mm sklo 8-17,52 mm AISI 304 satén
produkt nedostupný
přidat do seznamu přání
Popis
Systém skleněných přístřešků M10 – 3dílná montážní sada AISI 304
Třídílný systém montáže skleněných přístřešků určený k profesionálnímu uchycení skleněných stříšek nad vchody do obytných budov a objektů občanské vybavenosti. Sada umožňuje bezpečnou instalaci skleněných tabulí o tloušťce od 8 do 17,52 mm a je kompatibilní s táhly se závitem M10.

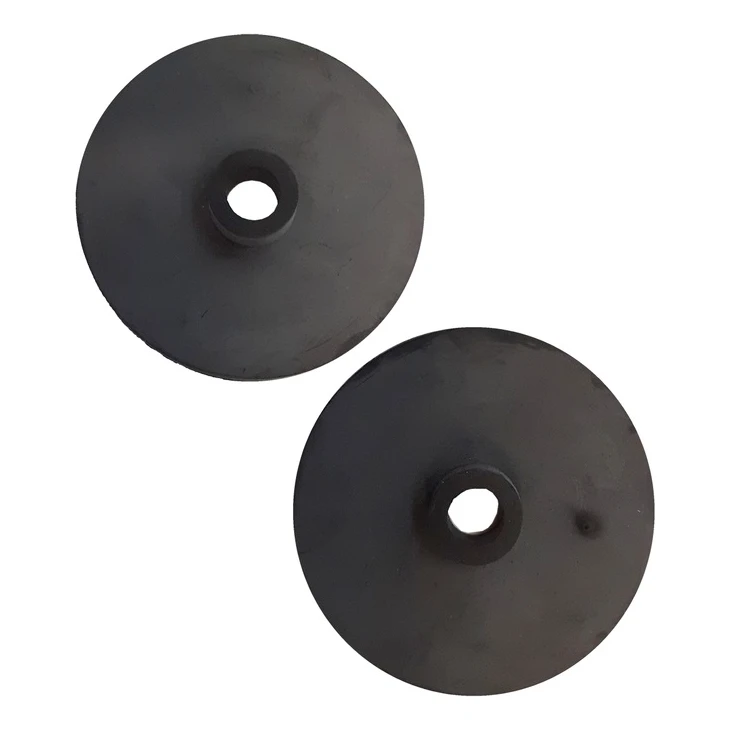

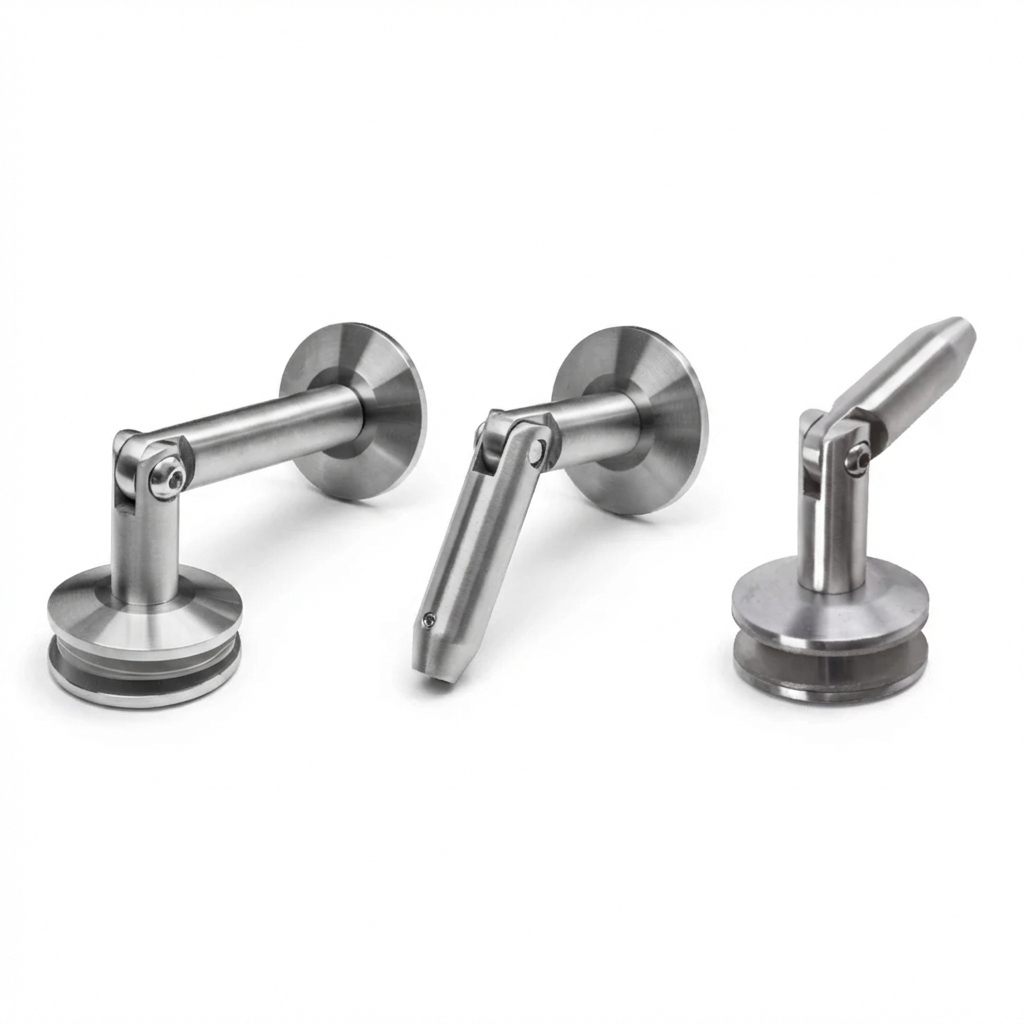

Systém se skládá ze tří přesně vyrobených spojek z nerezové oceli AISI 304 v saténovém provedení, které zajišťují dlouhodobou odolnost a estetický vzhled. Každý prvek má skrytý montážní otvor, díky čemuž celá konstrukce působí elegantně a minimalisticky. Sklo nepřichází do přímého kontaktu s kovem – součástí sady jsou přítlačné gumové podložky, které chrání tabuli a zároveň ji stabilizují ve správné poloze.

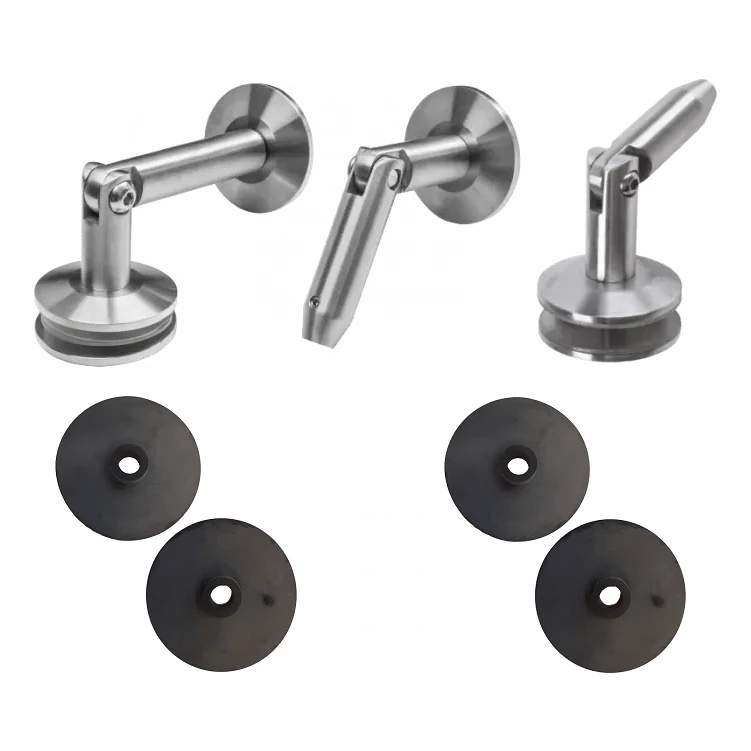

Obsah sady
- Spojka stěna–sklo s kompletní sadou přítlačných gumových podložek
- Spojka sklo–táhlo s kompletní sadou přítlačných gumových podložek
- Spojka táhlo–stěna
Sada neobsahuje skleněnou tabuli ani táhla – ta je nutné zvolit samostatně. Táhla se závitem M10 jsou dostupná ve třech délkách: 1 m, 1,2 m a 1,5 m a jsou vyrobena z nerezové oceli.

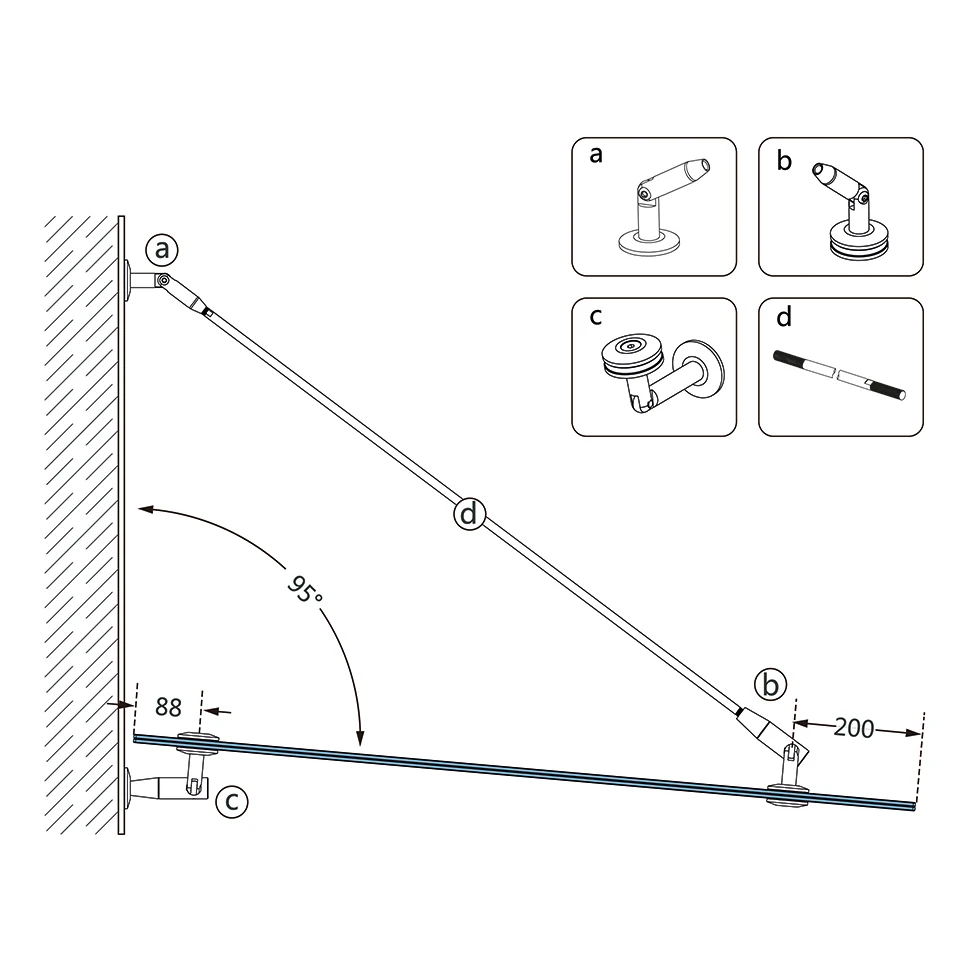

Princip montáže
Táhlo je kotveno do fasády budovy pomocí spojky táhlo–stěna (prvek a) a následně napínáno do optimální polohy stříšky. Spojka stěna–sklo (prvek c) udržuje spodní hranu tabule ve vzdálenosti 88 mm od fasády, zatímco spojka sklo–táhlo (prvek b) přenáší zatížení na táhlovou tyč. Rozsah nastavení úhlu táhla je až 95°, což umožňuje přizpůsobení systému různým montážním podmínkám.

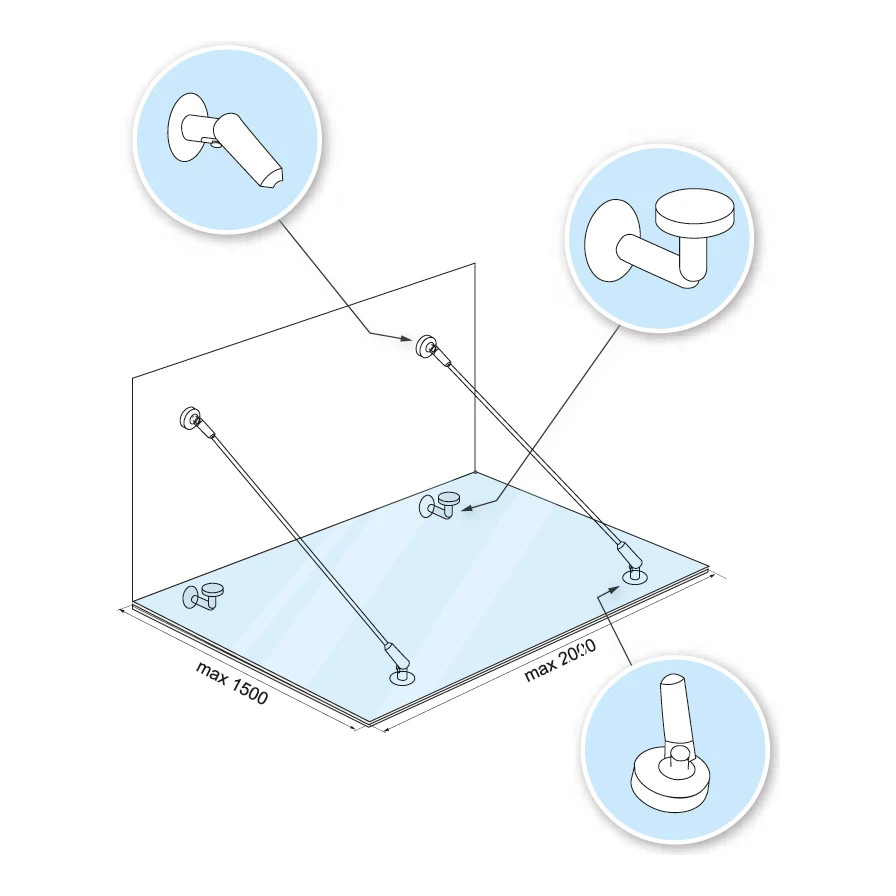

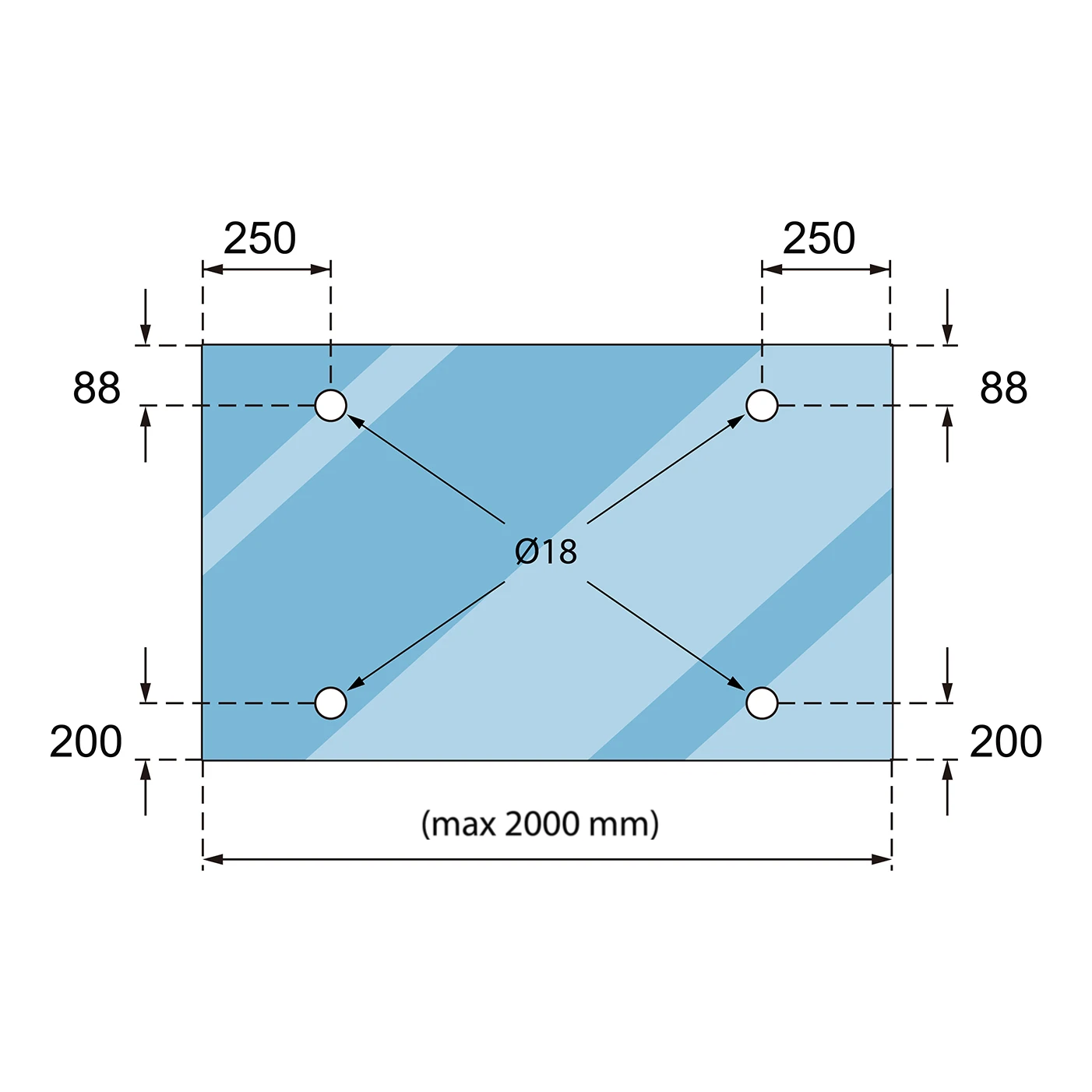

Rozmístění kotevních bodů ve skle
- Maximální šířka skla: 2000 mm
- Maximální hloubka stříšky: 1500 mm
- Horní otvory (spojky stěna–sklo): 88 mm od horní hrany, 250 mm od bočních hran
- Dolní otvory (spojky sklo–táhlo): 200 mm od dolní hrany, 250 mm od bočních hran
- Průměr otvorů ve skle: Ø18 mm

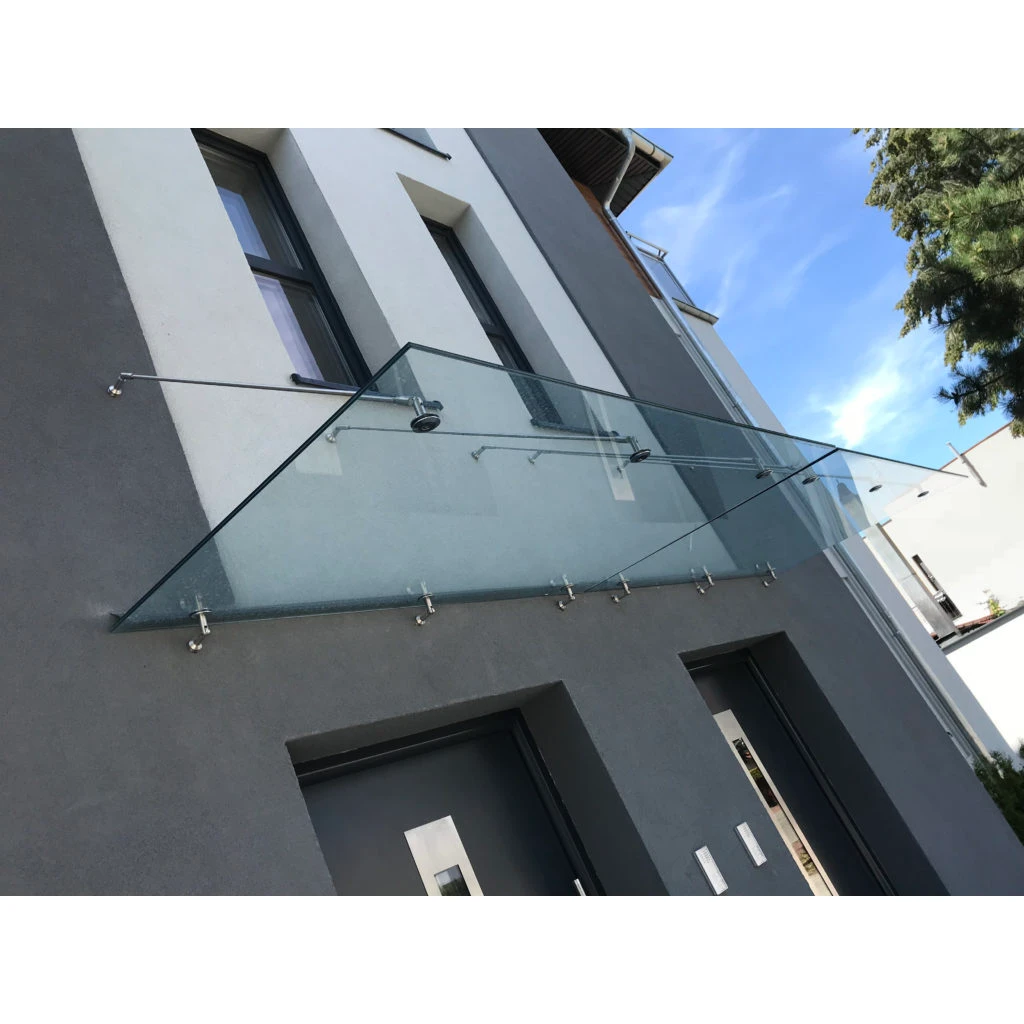

Univerzálnost použití je klíčovou vlastností tohoto systému. V případě budov se silnou vrstvou tepelné izolace je možné použít dodatečnou montážní destičku, která umožňuje spolehlivé ukotvení spojek do nosného zdiva. Díky tomu se sada osvědčí jak v novostavbách, tak při modernizaci starších fasád. Skleněné přístřešky chrání vstupní zónu před atmosférickými srážkami a zároveň dodávají budově moderní, lehký vizuální charakter.
Technická specifikace
- Závit táhla: M10
- Tloušťka skla: 8–17,52 mm
- Upevňovací šrouby ke stěně a sklu: M9
- Materiál: nerezová ocel AISI 304
- Povrchová úprava: satén
- Délka spojky: 130 mm
- Hmotnost sady: 1,64 kg
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Materiál | AISI 304 |
| Povrchová úprava | Satén |
| Tloušťka skla [mm] | 8-17,52 |
