Střední svorka H11 L50 nízká Hliník 6060
produkt nedostupný
přidat do seznamu přání
Popis

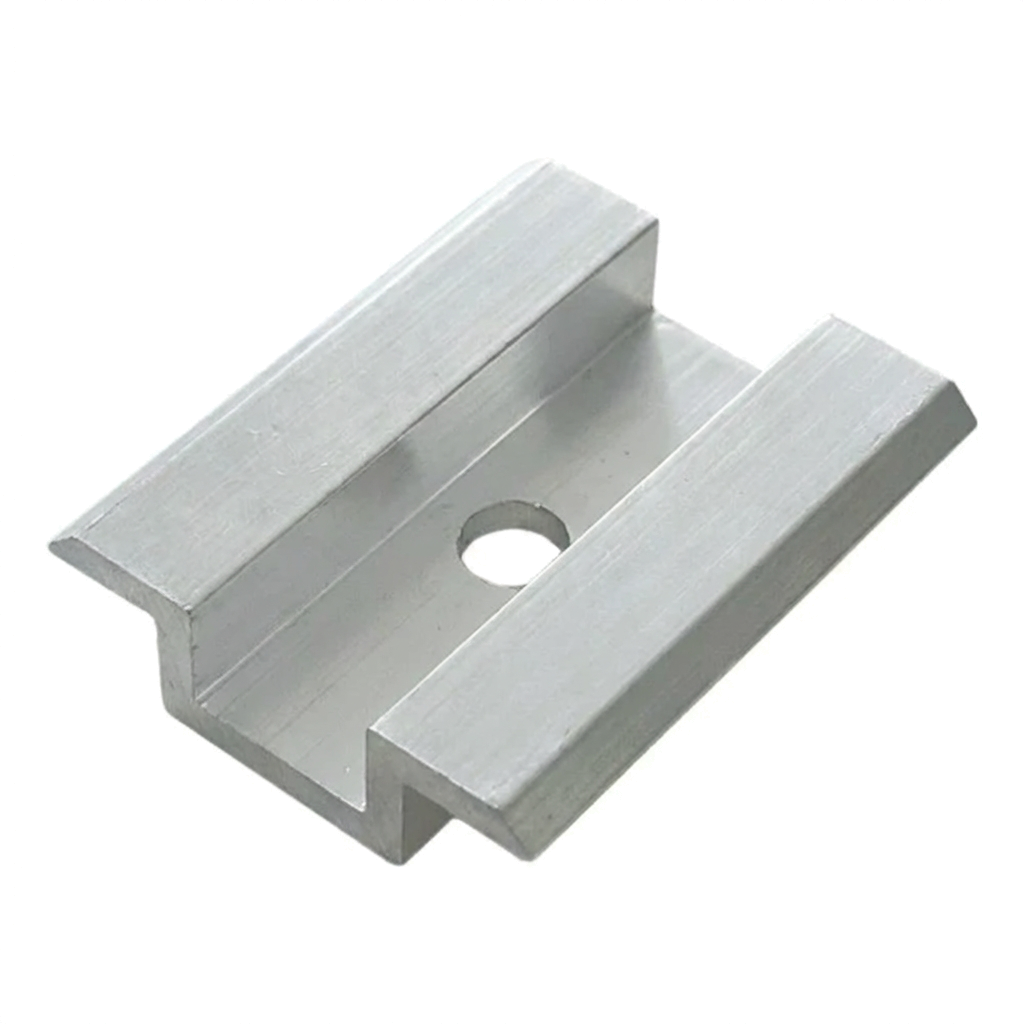

Střední nízká svorka H11 – hliník 6063/T66
Střední nízká svorka H11 pro uchycení dvou sousedních fotovoltaických modulů na montážním profilu. Nízký profil umožňuje použití s panely s tenkými rámy a zajišťuje spolehlivý a stabilní přítlak.
Svorka je vyrobena z hliníku 6063/T66 v přirozené stříbrné barvě (surový povrch). Tato slitina se vyznačuje vysokou odolností proti korozi a vynikajícími mechanickými vlastnostmi, což zaručuje dlouholetou životnost instalace.
Montáž je rychlá a intuitivní — vložka (T-matice nebo s kuličkou) se vloží do drážky profilu a dotažením šroubu se oba panely přitlačí k montážní liště. Vroubkování na obou stranách svorky zachytí rámy modulů a účinně je zajistí proti posunutí.

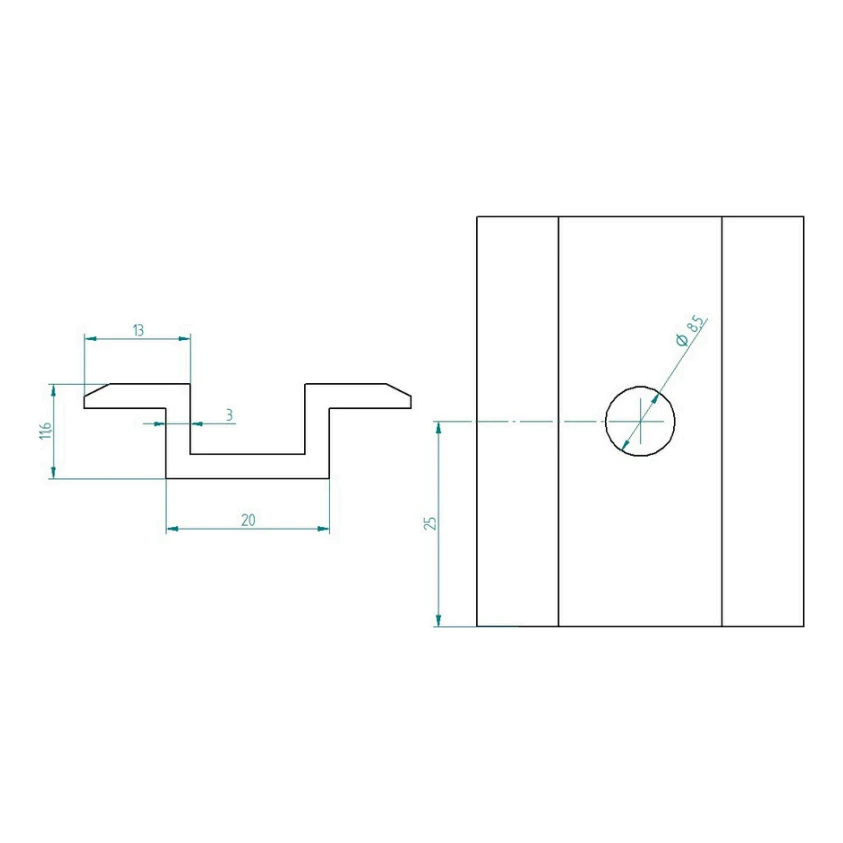

Rozměry svorky: šířka 25 mm, výška 11,6 mm, šířka drážky 13 mm, otvor Ø 8,5 mm. Kompaktní rozměry a nízká hmotnost usnadňují přepravu i montáž na střeše.
Technické parametry
- Materiál: hliník 6063/T66
- Povrchová úprava: surový povrch (stříbrná barva)
- Tloušťka: 3 mm
- Výška: 11,6 mm
- Montážní otvor: Ø 8,5 mm (pro šroub M8)
- Použití: ploché i šikmé střechy
Svorka je kompatibilní s profily pro šestihranný šroub, profily s T-drážkou a trapézovými spojkami. Délka šroubu se volí stejně jako u boční svorky s přidáním 15 mm.
Upozornění: utahovací moment je nutné zvolit v souladu s pokyny výrobce fotovoltaických panelů.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Typ svorky | Střední |
| Barva | Stříbrná |
| Zemnící kolík | Ne |
| Příslušenství | Bez příslušenství |
| Typ svorky | Střední |
| Barva | Stříbrná |
| Zemnící kolík | Ne |
| Příslušenství | Bez příslušenství |
