Šikmý trapézový můstek s EPDM těsněním H63 L330 – hliníkový střešní adaptér PV
produkt nedostupný
přidat do seznamu přání
0
Popis

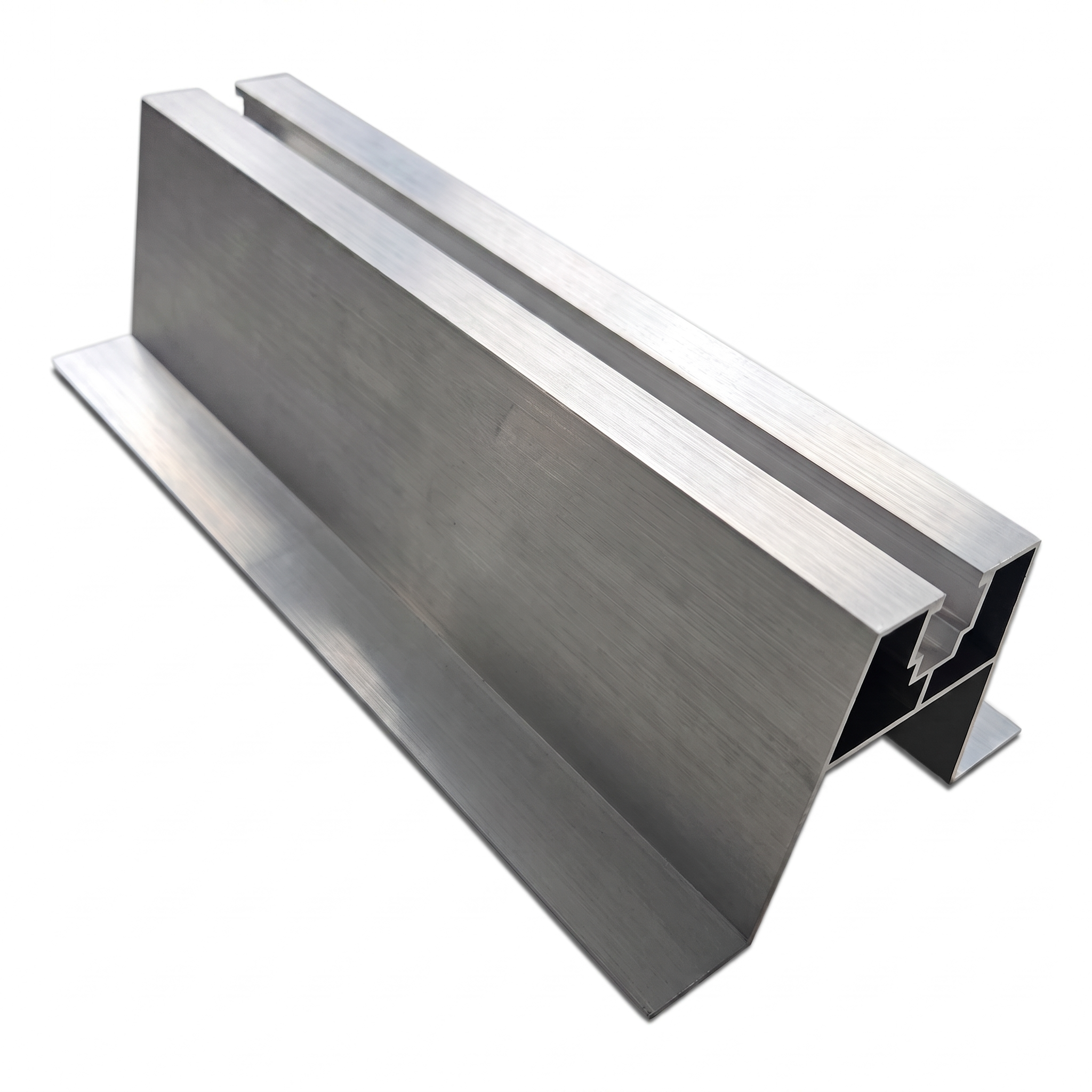

Šikmý trapézový můstek s těsněním EPDM H63 L330 – hliníkový
Šikmý trapézový můstek s těsněním EPDM je hliníkový distanční prvek určený pro montáž fotovoltaických konstrukcí na střechách pokrytých trapézovým plechem. Šikmý tvar profilu dokonale kopíruje geometrii vlny plechu a zajišťuje stabilní a těsnou oporu montážní lišty bez nutnosti použití dodatečných vyrovnávacích podložek.
Díky zabudovanému těsnění EPDM můstek účinně chrání střešní krytinu před pronikáním vody v místě uchycení. Těsnění kompenzuje nerovnosti povrchu plechu a tlumí mikrovibrace, čímž prodlužuje životnost spoje a minimalizuje riziko koroze v místě kontaktu.
Výhody pro montážní tým
- Šikmá geometrie — profil přizpůsobený sklonu vlny trapézového plechu, eliminuje nutnost řezání a ohýbání prvků na stavbě
- Těsnění EPDM v sadě — prvek připravený k montáži, který nevyžaduje samostatné objednávání a lepení těsnění
- Hliník — lehký materiál odolný vůči korozi, usnadňující dopravu na střechu a zajišťující dlouhodobou trvanlivost
- Kompaktní hmotnost 0,350 kg — snadná manipulace a skladování, nezatěžuje střešní konstrukci
Rozměry a technické parametry
- Délka (L): 330 mm
- Výška (H): 63 mm
- Celková šířka základny: 94,4 mm
- Šířka horní platformy: 40 mm
- Tloušťka stěn profilu: 1,2 mm
- Tloušťka stěn upevňovacího kanálu: 1,3 mm
- Šířka horního kanálu (vnější): 16,3 mm
- Šířka horního kanálu (vnitřní): 13,7 mm
- Hmotnost: 0,350 kg
Materiál a povrchová úprava
- Materiál profilu: hliník
- Povrchová úprava: standardní eloxování
- Těsnění: EPDM
Konstrukce profilu

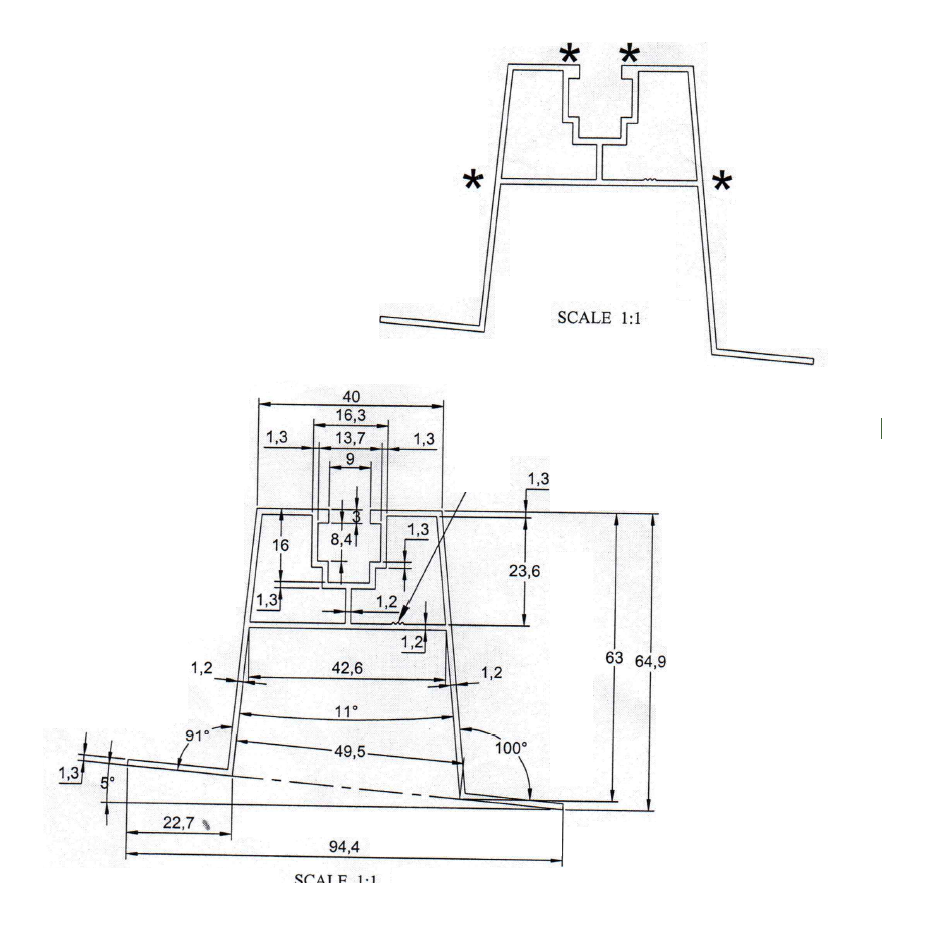

Průřez profilu ve tvaru lichoběžníku má dvě symetrické patky, které přiléhají k povrchu střešního plechu. Boční stěny přecházejí do vnitřního výztužného příruby. V horní části profilu se nachází montážní kanál s vnitřní šířkou 13,7 mm a otvorem 8,4 mm, umožňující upevnění šroubů a svorek na nosné lišty. Místa označená symbolem hvězdičky mohou vykazovat tepelné stopy (heat lines) vzniklé při procesu vytlačování hliníku — nejde o kvalitativní vadu.
Šikmý trapézový můstek H63 L330 je spolehlivým mezičlánkem mezi trapézovým plechem a fotovoltaickou konstrukcí, který zkracuje dobu montáže a zvyšuje kvalitu každé střešní instalace.
