Sada vozíků pro profil 68x68 + příslušenství KIT pro posuvné brány

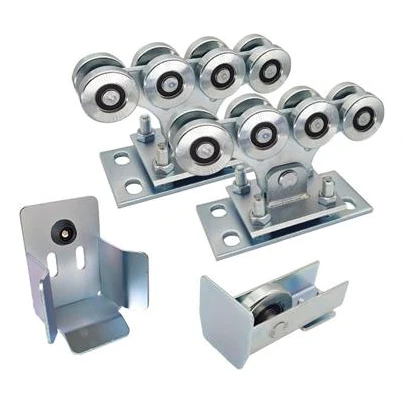

Obsah sady:

• Pojezdový vozík – 2 ks (8 ocelových kladek ve dvou úrovních, kuličková ložiska 6201 RS)
• Náběhová kladka – 1 ks (montovaná na začátku samonosné lišty)
• Náběhový držák – 1 ks (náběhové lůžko montované u sloupku)

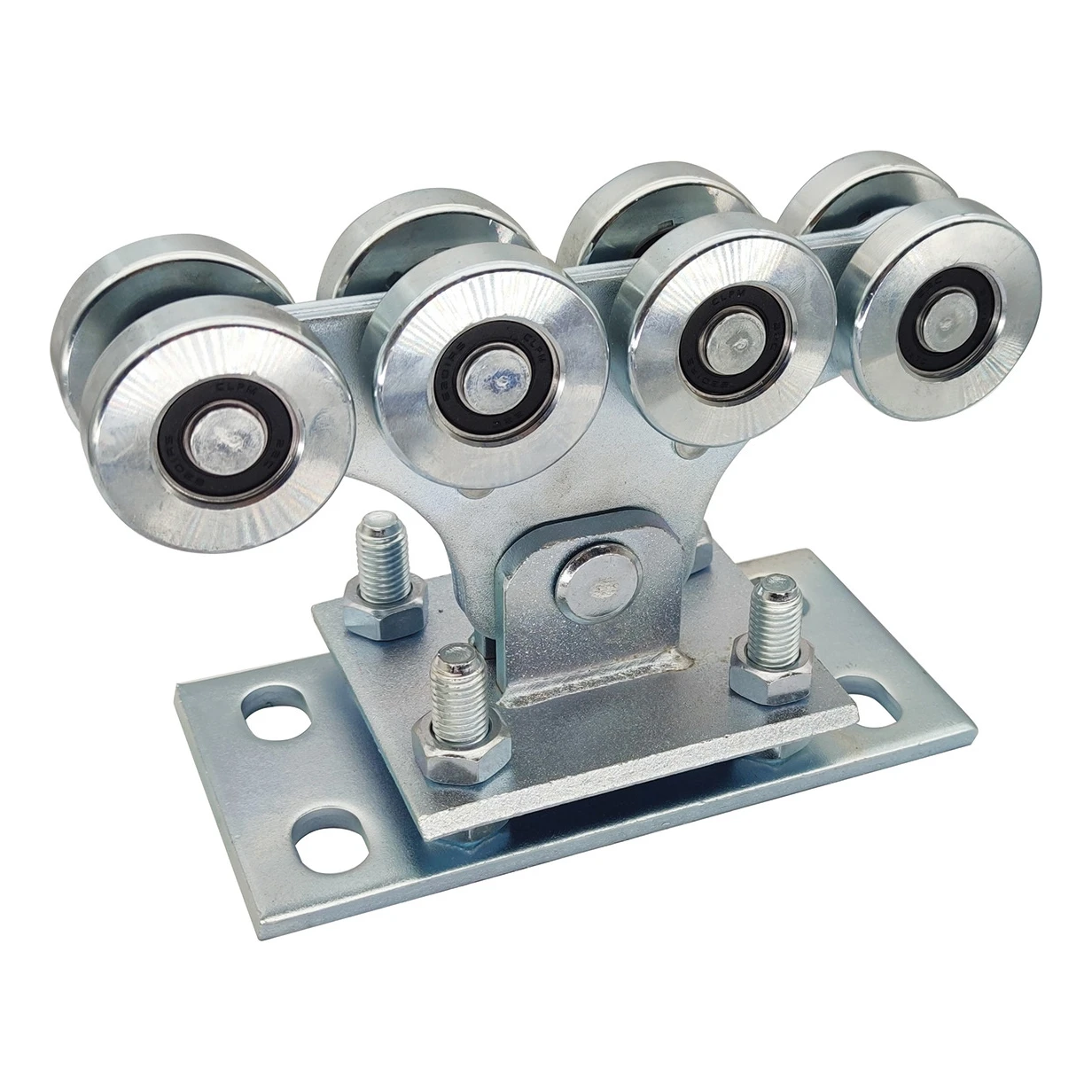

Pojezdový vozík – srdce pojezdového systému

Každý vozík je vybaven osmi ocelovými kladkami rozmístěnými ve dvou pojezdových úrovních. Dolní a horní řada koleček pracuje střídavě při otevírání a zavírání brány. Díky tomu jsou jednotlivé skupiny kladek zatěžovány dvakrát méně než u tradičního 5-kladkového vozíku, což se přímo projevuje prodlouženou životností celého systému.

Konstrukce vozíku eliminuje šikmé síly působící na ložiska — výsledkem je tišší chod a vyšší spolehlivost. Nastavení polohy vozíku se provádí na základových kotvách pomocí podložek.

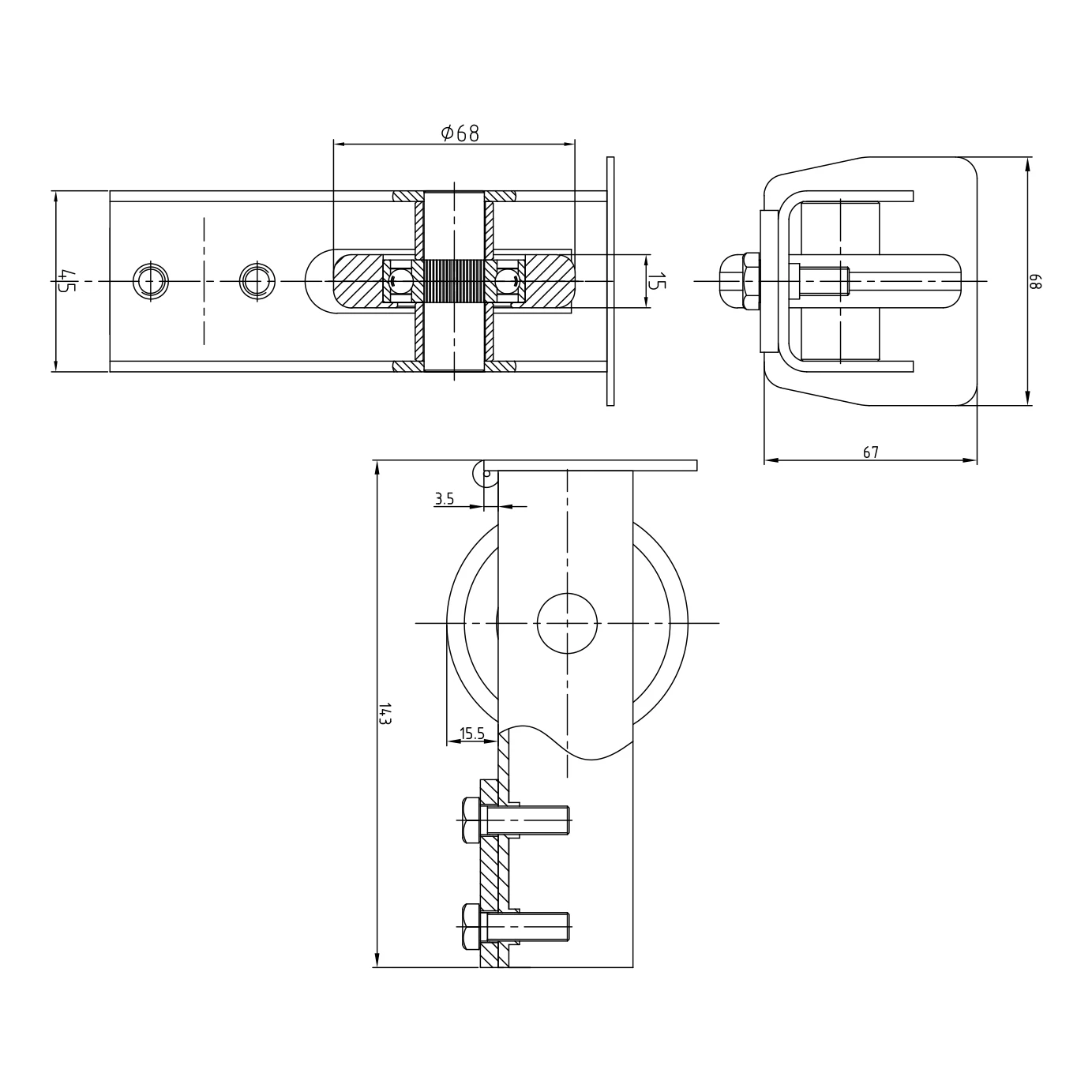

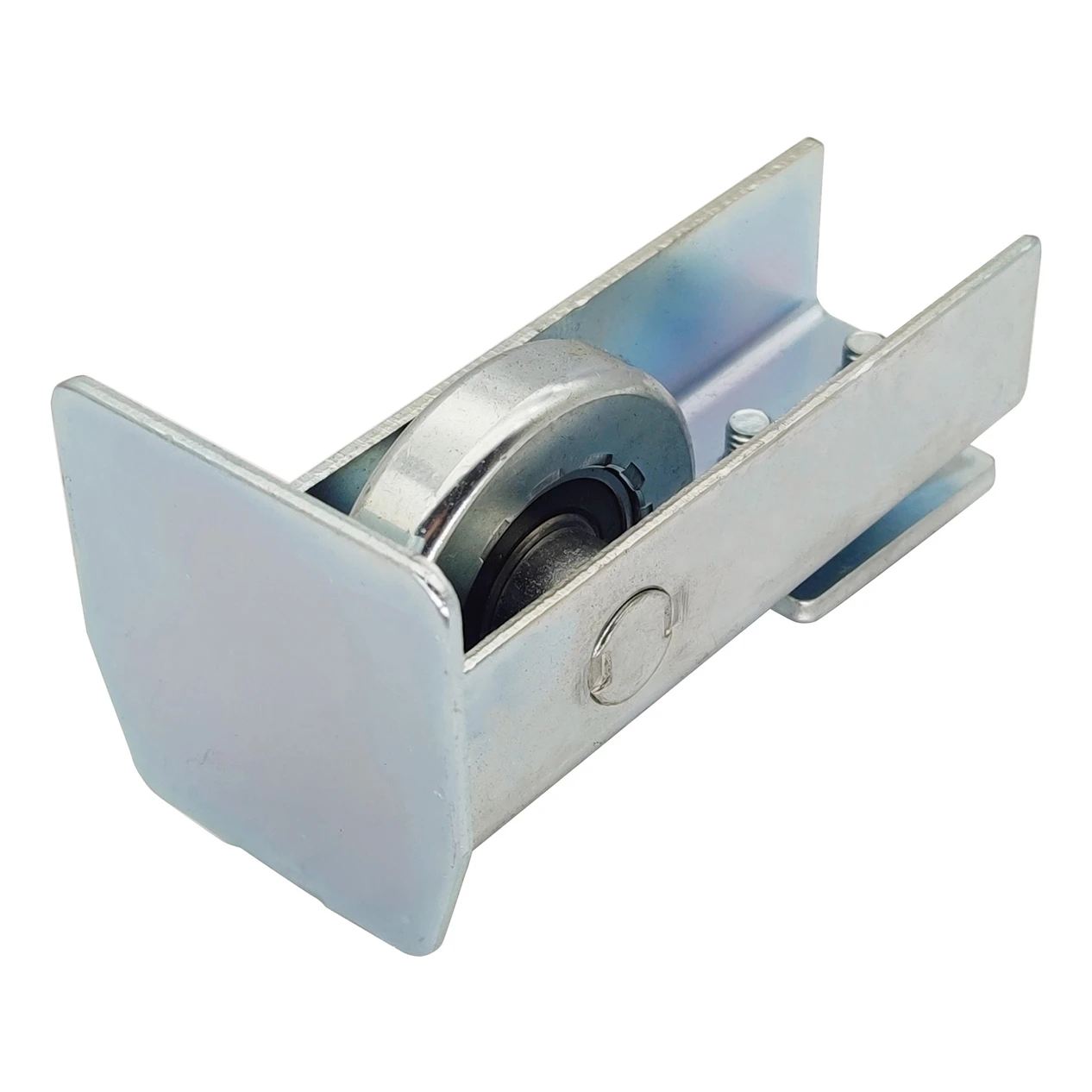

Náběhová kladka – stabilita a ochrana vozíků

Náběhová kladka se montuje na začátek samonosné lišty posuvné brány. Ve spolupráci s náběhovým držákem u sloupku stabilizuje bránu a zajišťuje její spolehlivé zavření. Použití náběhové kladky prodlužuje životnost pojezdových vozíků a chrání pojezdový systém před negativním vlivem sněhu a ledu. Prvek je pozinkovaný, kompatibilní se systémem 68x68.

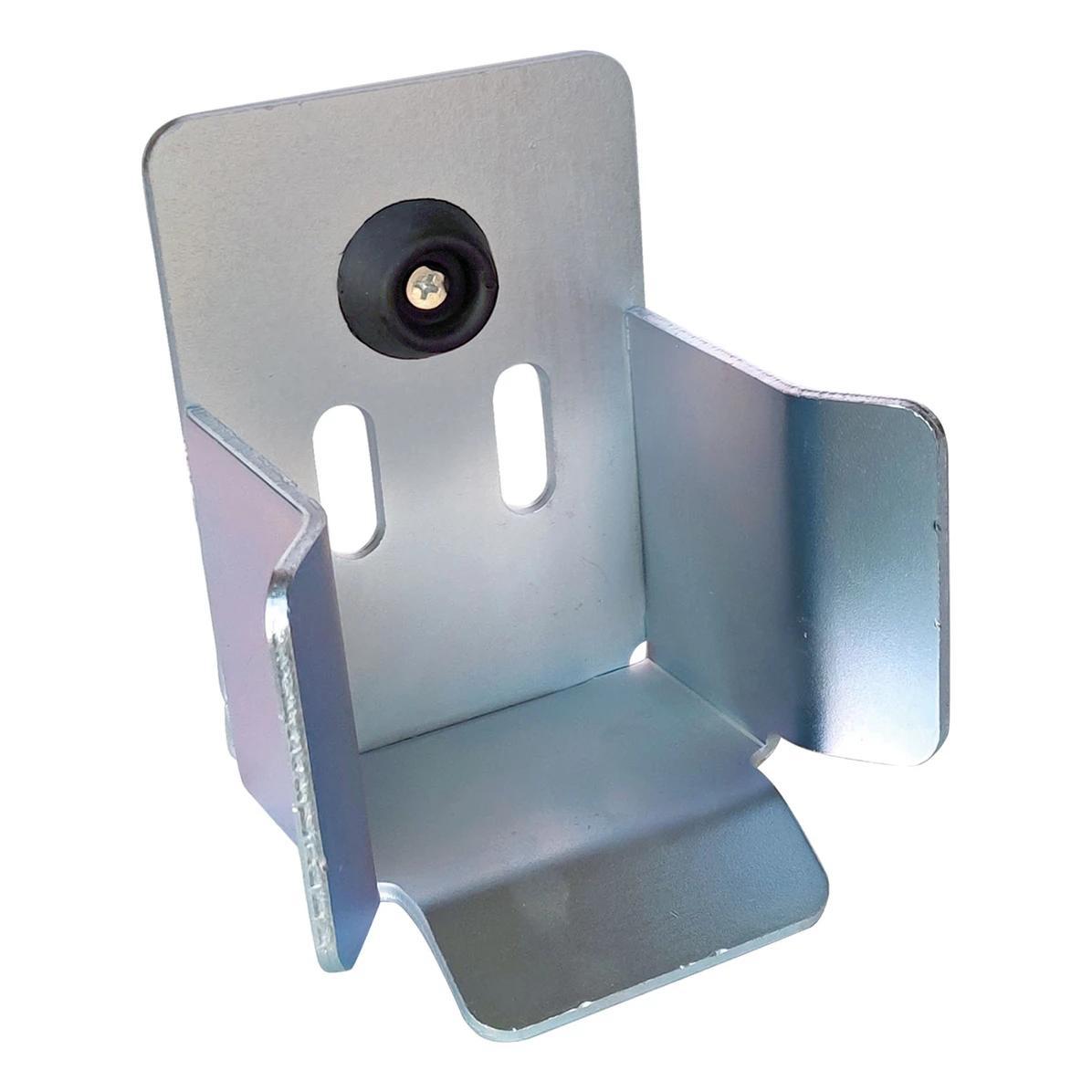

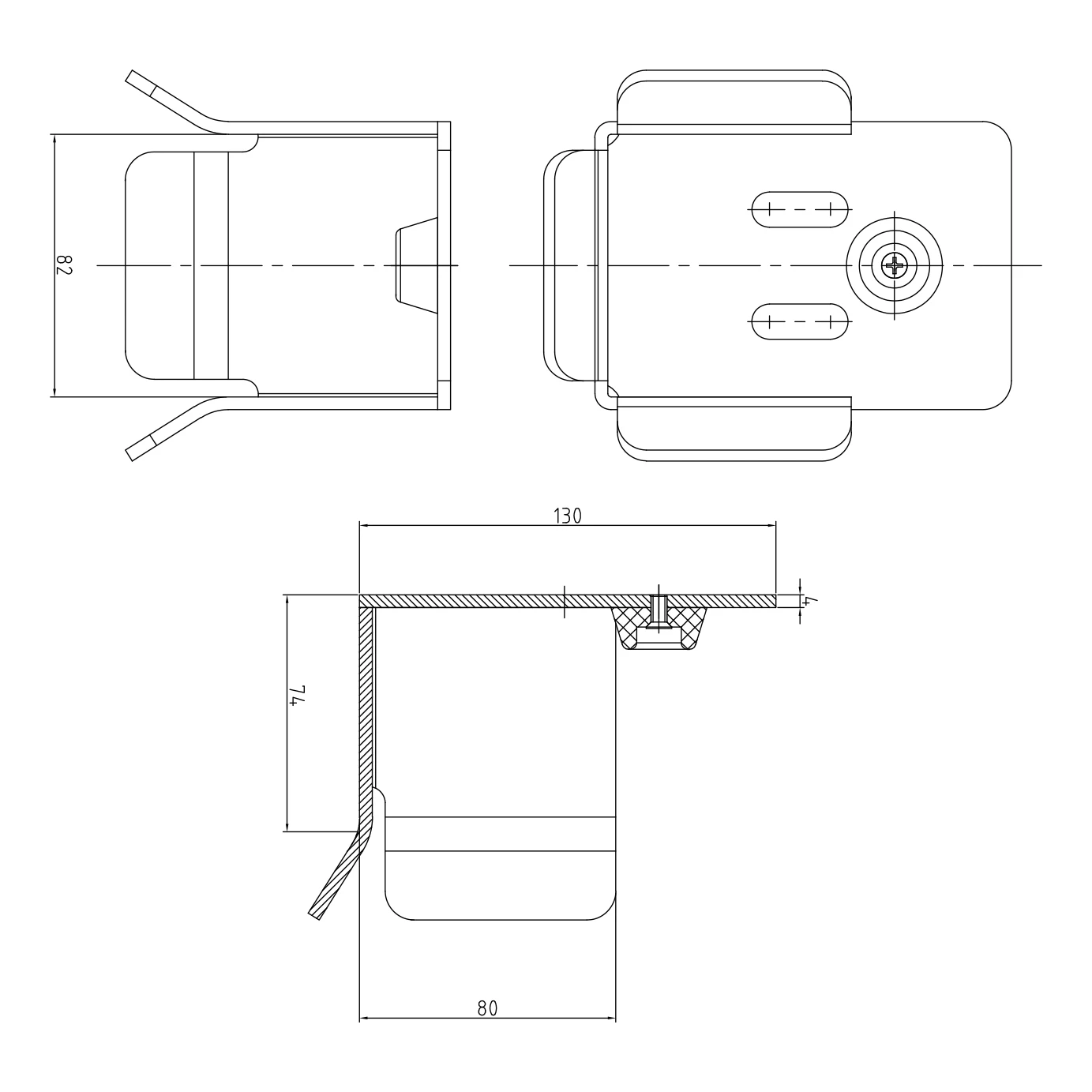

Náběhový držák – spolehlivé zavření brány

Náběhové lůžko je jedním ze základních prvků pojezdového systému samonosné brány. Montáž je rychlá a jednoduchá — prvek se přišroubuje ke spodní části koncového sloupku. V kombinaci s náběhovou kladkou vytváří konfiguraci umožňující dojezd brány ke sloupku a úplné uzavření systému. Prvek je pozinkovaný, vhodný pro systém 68x68.

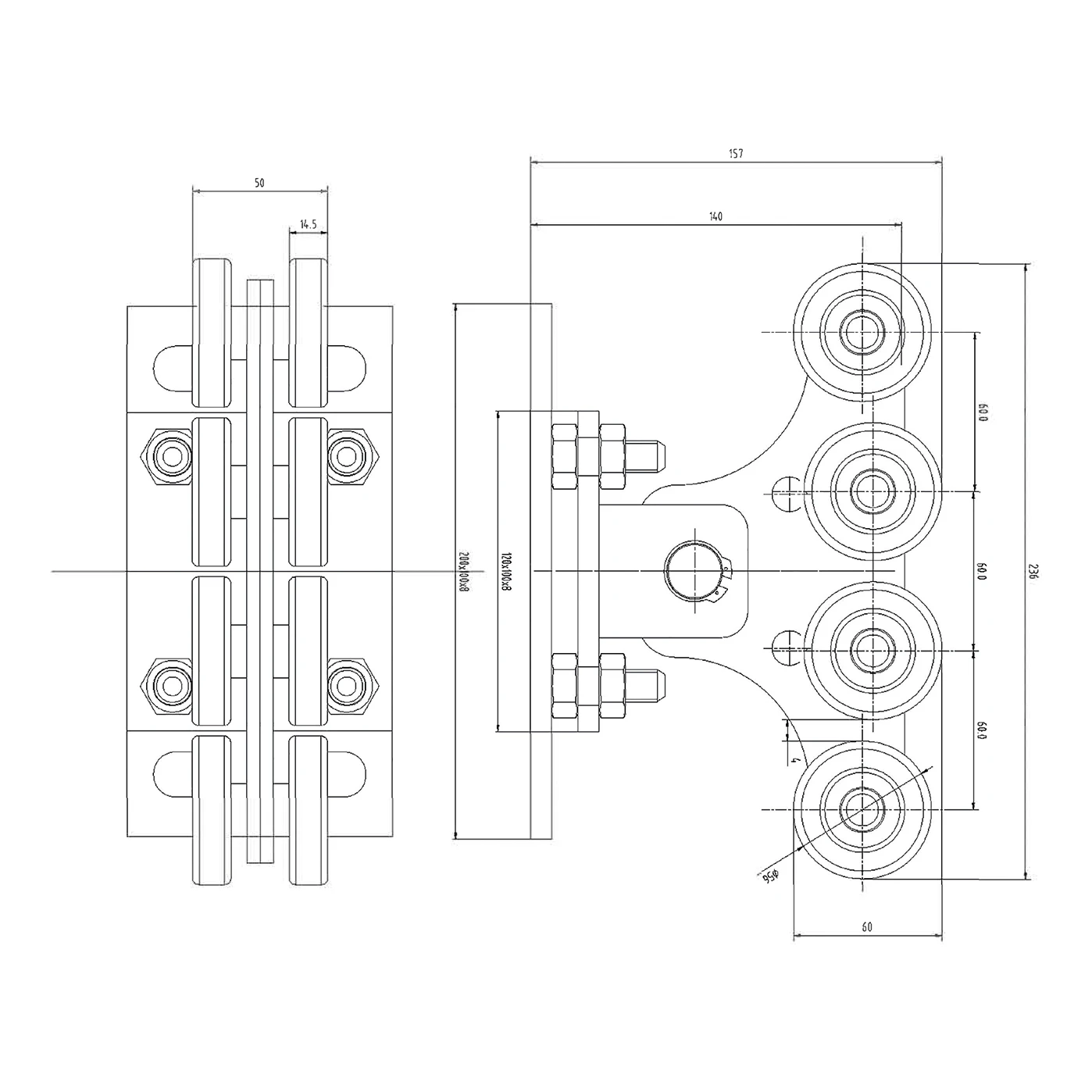

Technické parametry

• Materiál: černá ocel, galvanicky pozinkovaná
• Pojezdový systém: 8 ocelových kladek ve dvou úrovních
• Ložiska: kuličková 6201 RS
• Systém: 68x68
• Rozměry základny vozíku: 200 × 100 × 8 mm
• Průměr kladky: 68 mm
• Výška vozíku: 157 mm
• Vodící lišta:
• EAN: 5903313204859
• Hmotnost sady: cca 12,9 kg

Klíčové výhody

• Kompletní sada – dva pojezdové vozíky, náběhová kladka a náběhový držák v jednom balení
• Dvakrát nižší opotřebení kladek – střídavé zatěžování horní a dolní řady koleček
• Tichý a plynulý chod – eliminace šikmých sil na ložiskách
• Trvanlivost – galvanicky pozinkovaná ocel a kuličková ložiska 6201 RS
• Ochrana před povětrnostními vlivy – náběhová kladka chrání systém před sněhem a ledem
• Snadné nastavení – na základových kotvách pomocí podložek
