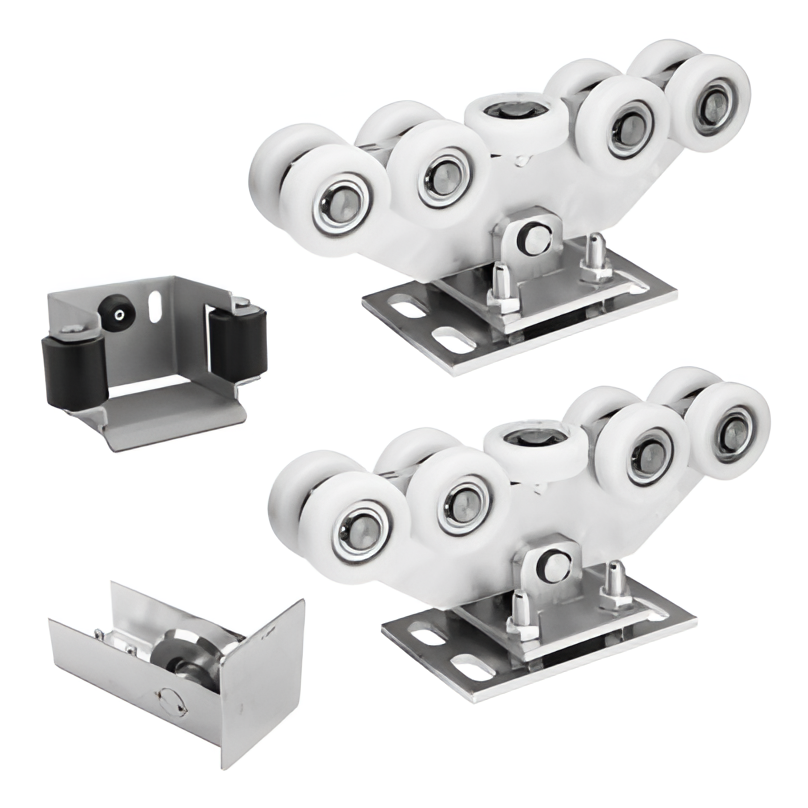

Sada vozíků pro posuvnou bránu: 2× vozík (9-kladkový, plast) + příslušenství

Pojezdový vozík 80 – tichý a plynulý chod brány

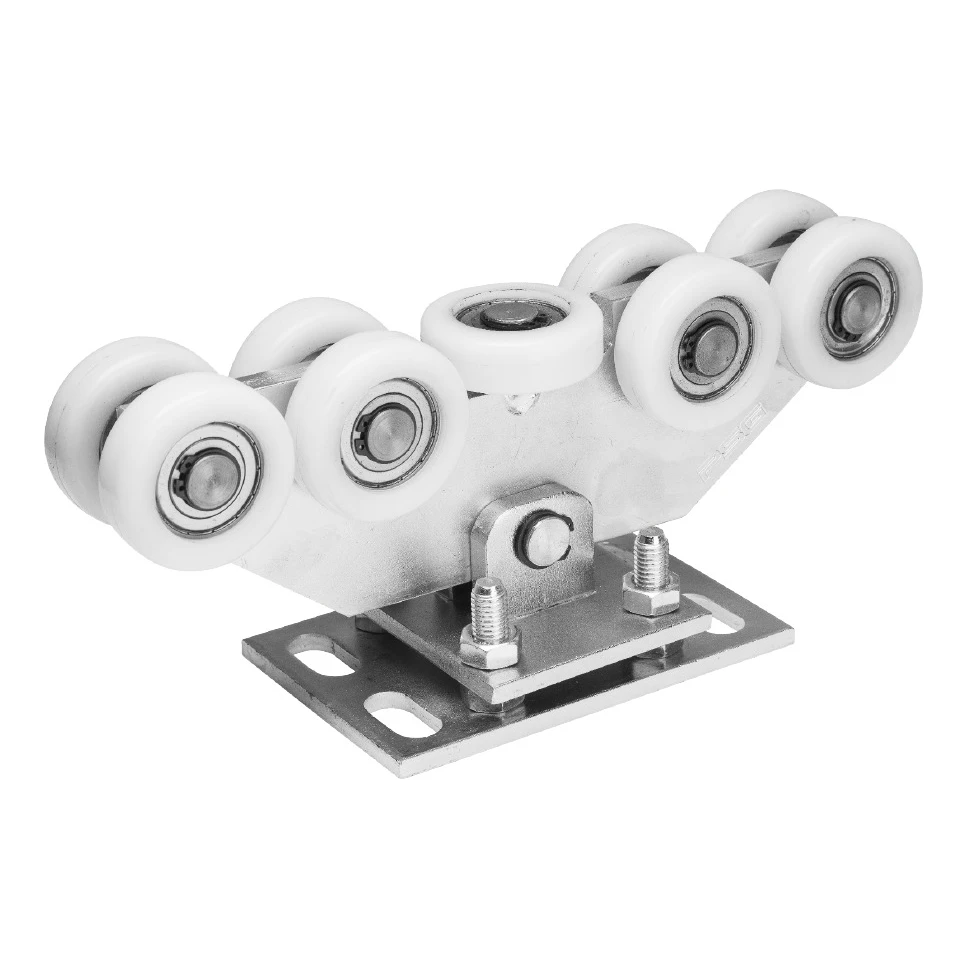

Pojezdové vozíky vybavené 9 plastovými kladkami zajišťují mimořádně tichý a plynulý chod posuvné brány. Díky kuličkovým ložiskům v každé kladce bylo dosaženo minimálního valivého odporu, což se projevuje nižším opotřebením pohonu a vyšším komfortem používání. Každý vozík je určen pro profil 80×80×5 mm a má pevnou montážní desku s otvory pro přišroubování.

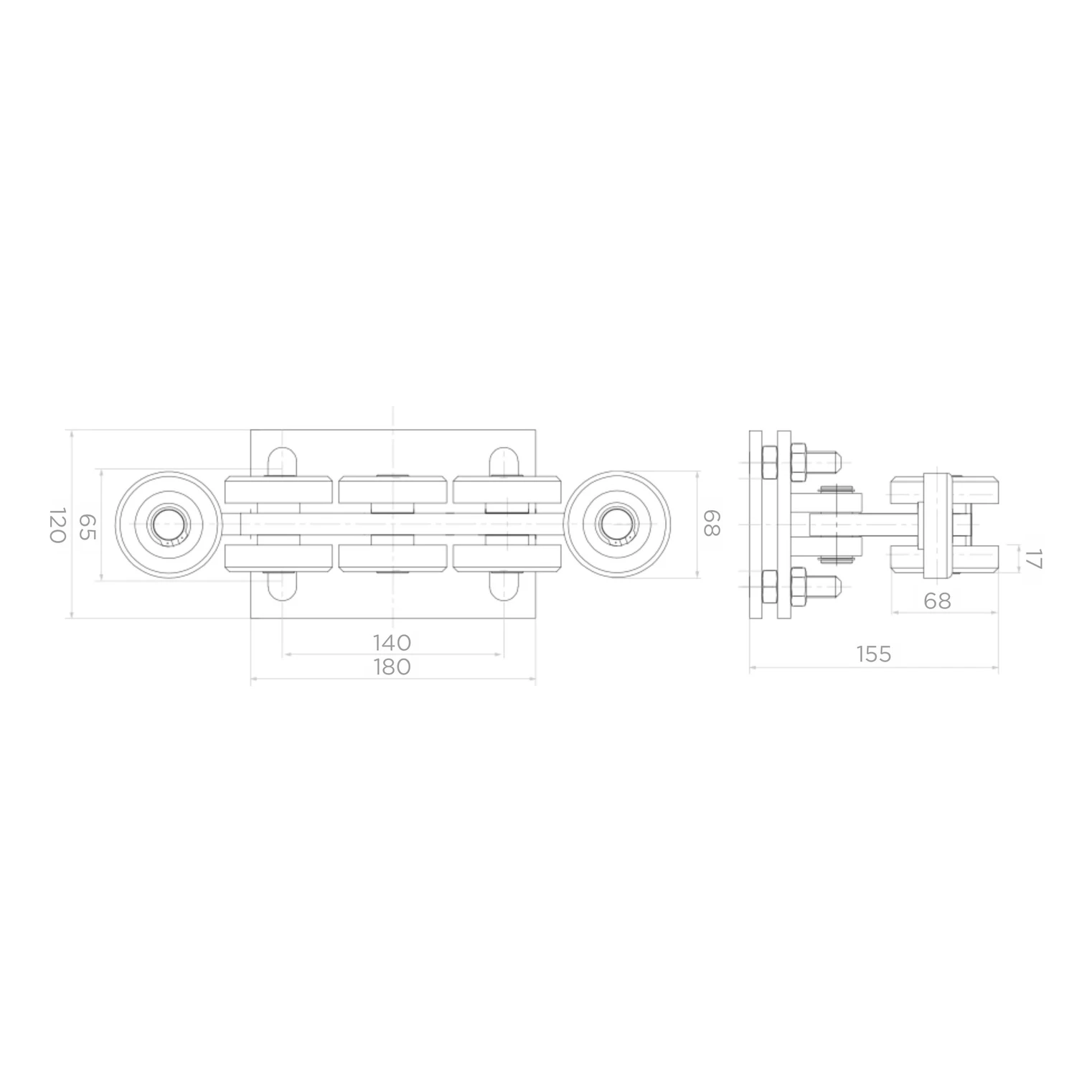

Podrobný technický výkres pojezdového vozíku uvádí všechny klíčové montážní rozměry. Základní deska o rozměrech 180 × 68 mm s nastavitelnými šrouby umožňuje přesné vyrovnání brány po montáži. Celková výška vozíku je 120 mm a hloubka 155 mm, což je třeba zohlednit při návrhu základu.

Nájezdový držák – stabilizace a ochrana

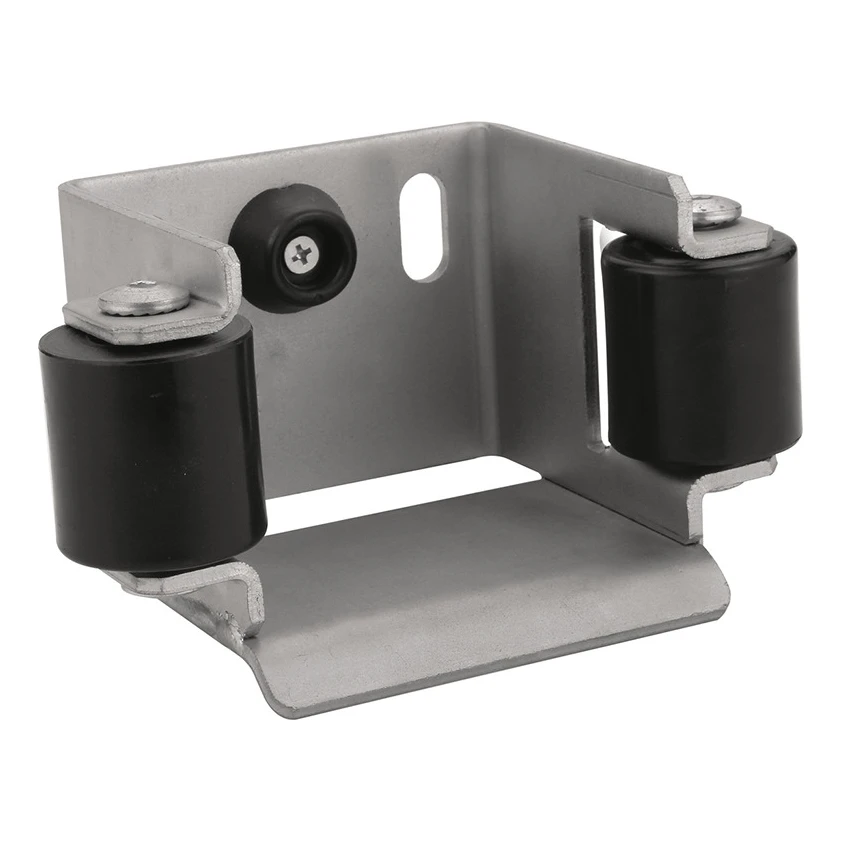

Ocelový nájezdový držák plní dvojí funkci — stabilizuje bránu po zavření a rozkládá její hmotnost na větší počet nosných prvků, což výrazně prodlužuje životnost pojezdových vozíků. Je vybaven dvěma plastovými vodicími kladkami s roztečí 88 mm, které přesně navádějí profil brány. Na zadní stěně se nacházejí dva montážní otvory a gumová zarážka tlumící dosednutí při zavření. Výrobek je pozinkovaný a odolný vůči povětrnostním vlivům.

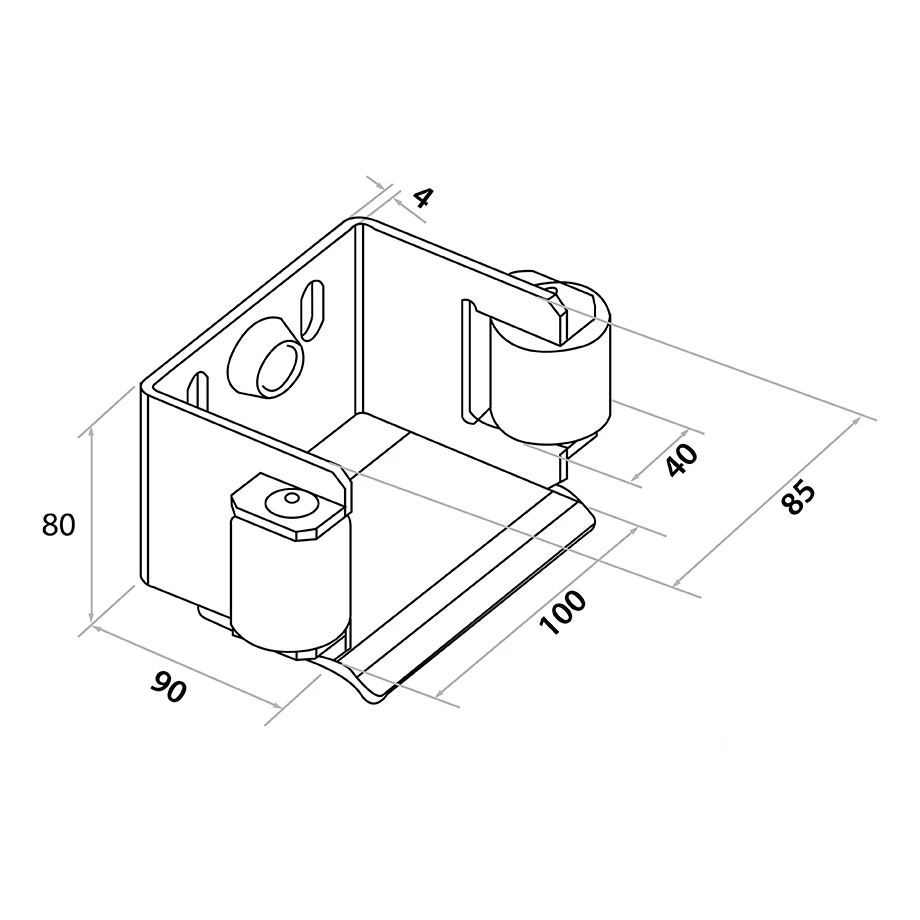

Rozměrový výkres nájezdového držáku znázorňuje jeho klíčové montážní parametry: základna 100 × 90 mm, výška 80 mm (s kladkami 85 mm), otvor pro vodicí kladku o průměru 40 mm. Konstrukce z plechu o tloušťce 4 mm zajišťuje odpovídající tuhost a odolnost.

Nájezdová kladka – prodloužená životnost systému

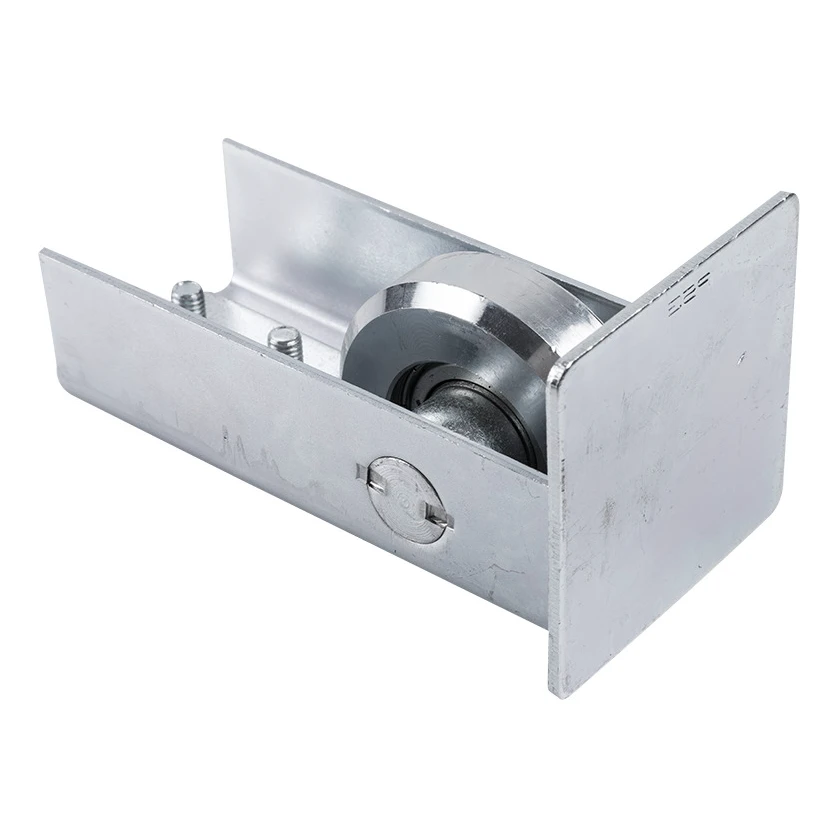

Ocelová nájezdová kladka se montuje na začátek profilu samonosné posuvné brány. Jejím úkolem je plynule navádět profil na pojezdové vozíky při každém zavření brány, což výrazně snižuje nárazy a prodlužuje životnost celého mechanismu. Navíc poskytuje ochranu proti sněhu a ledu hromadícím se uvnitř profilu. Montážní šrouby jsou součástí balení. Výrobek je pozinkovaný.

Technický výkres nájezdové kladky uvádí rozměry krytu: délka 148 mm, šířka 80 mm, výška 62 mm (tloušťka plechu 3 mm). Šířka vnitřní kladky je 64 mm a výška osy 16 mm od základny krytu.

Obsah sady

Sada je určena pro profesionální montáž samonosných posuvných bran na profilech 80×80×5 mm. Všechny ocelové prvky jsou pozinkované, což zajišťuje odolnost proti korozi a dlouhodobý provoz ve venkovním prostředí. Hmotnost celé sady je 17,22 kg.
