Sada pojezdových vozíků s 5 kolečky pro samonosné posuvné brány s příslušenstvím

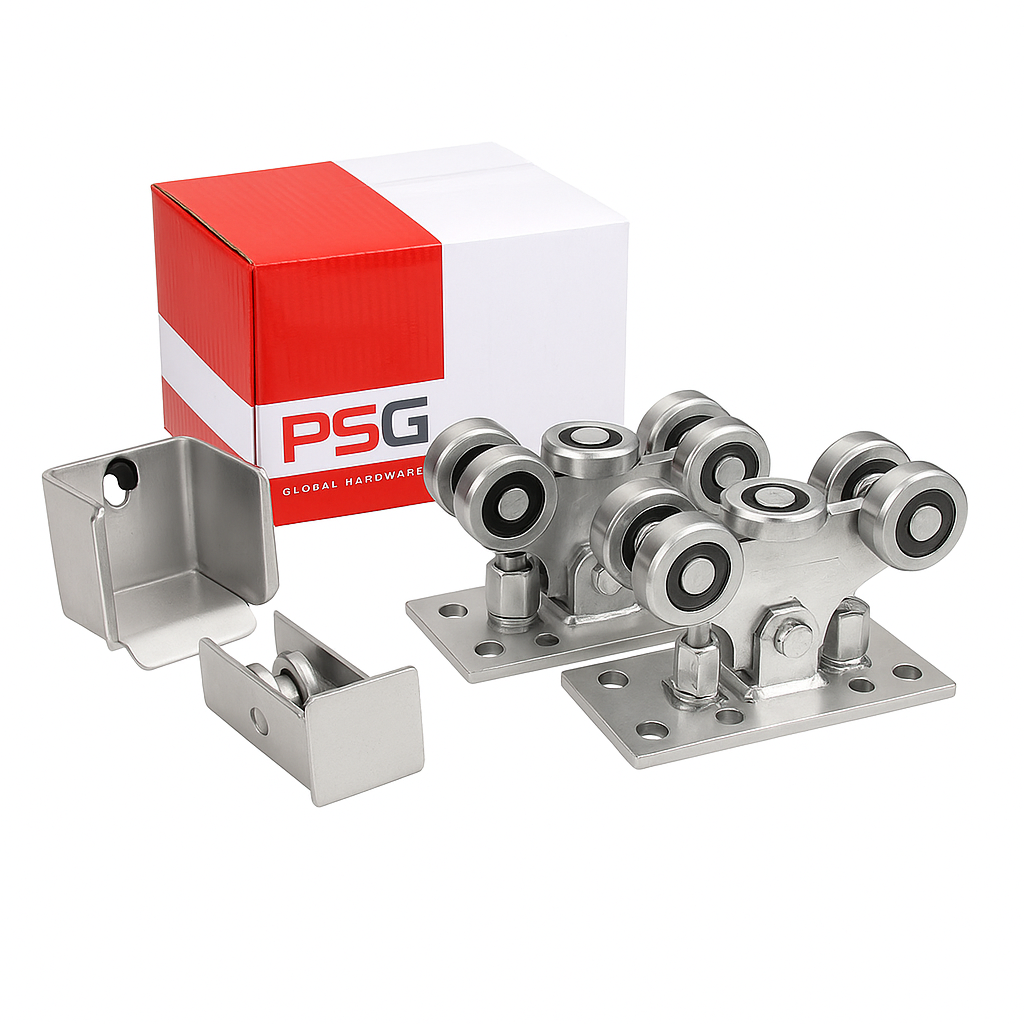

Obsah sady

• Pojezdový vozík s 5 kovovými kolečky — 2 ks
• Nájezdový váleček s ochranným zakončením — 1 ks
• Ocelový držák nájezdu s gumovým dorazem — 1 ks
• Montážní šrouby v kompletu

Obecné údaje sady

• Hmotnost sady: 12,24 kg
• Objem balení: 10 500 cm³
• EAN: 5901289674720

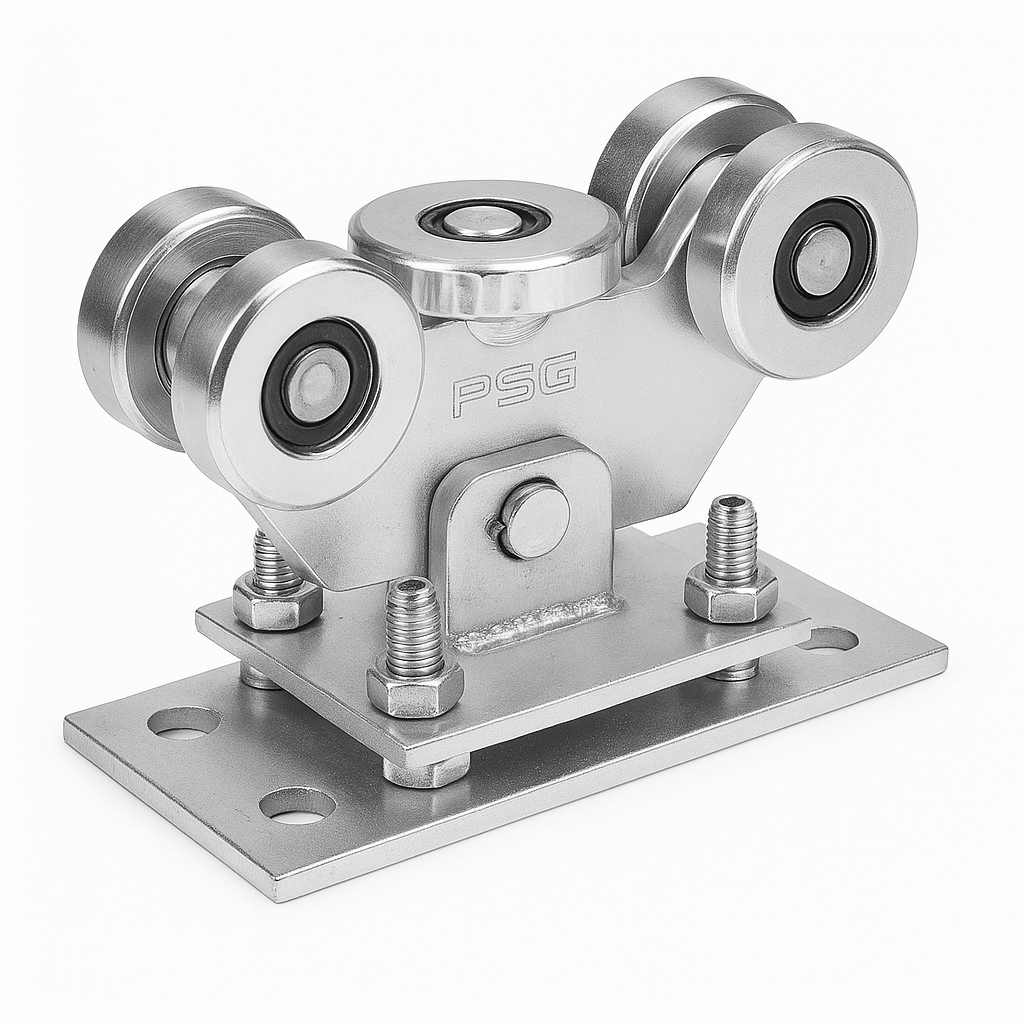

Pojezdový vozík — konstrukce a funkce

Pojezdový vozík je vybaven 5 kovovými kolečky, včetně 1 vodorovného kolečka, která zajišťují stabilní vedení brány po kolejnici. Kyvná konstrukce — vozík je spojen se základnou pomocí čepu, díky čemuž se automaticky přizpůsobuje posuvné bráně a kompenzuje případné nerovnosti a odchylky kolejnice. Výška vozíku je nastavitelná pomocí šroubů, což usnadňuje přesné seřízení brány při montáži.

• Počet koleček: 5 (včetně 1 vodorovného)
• Konstrukce: kyvná (čep spojující se základnou)
• Nastavení výšky: šroubové
• Kompatibilní kolejnice: 70×70×4 mm
• Protikorozní ochrana: galvanické zinkování

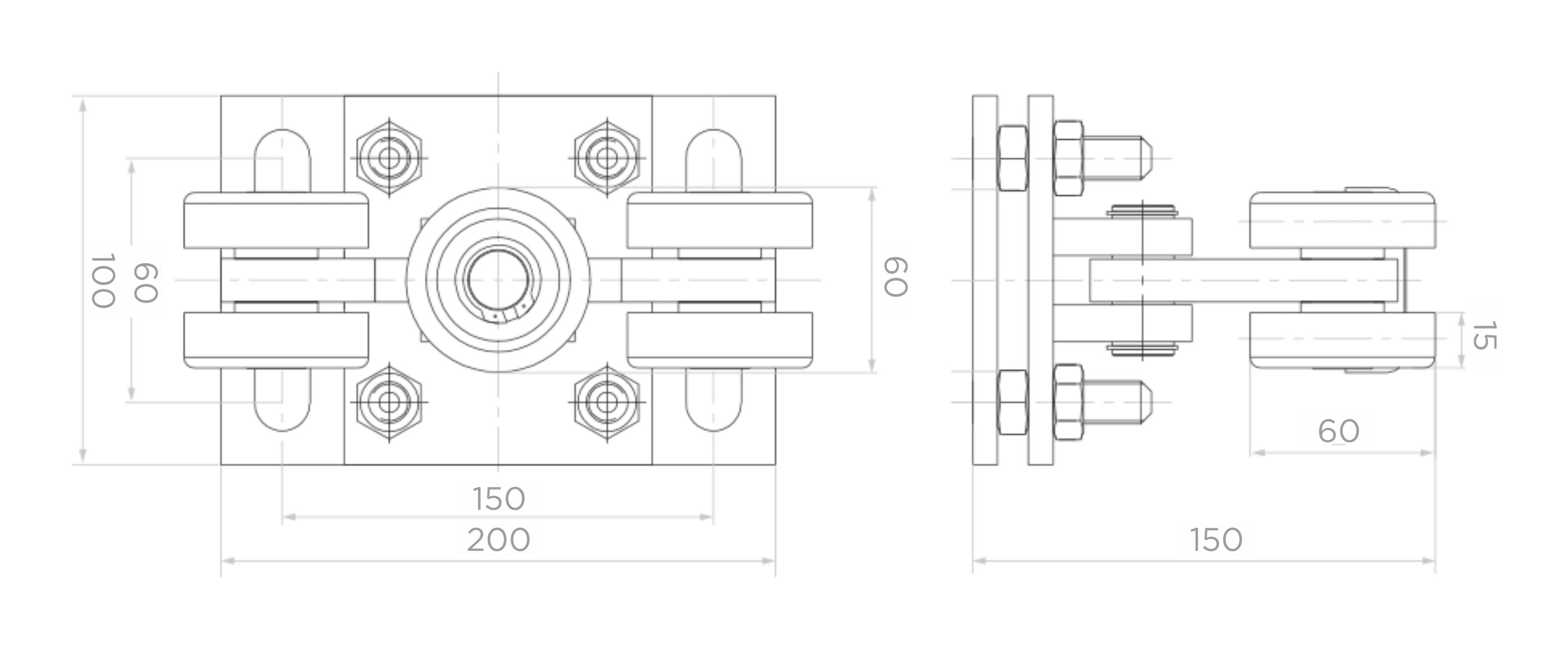

Rozměry pojezdového vozíku

• Rozměr základny (d. × š.): 200 × 100 mm
• Rozteč montážních otvorů: 150 × 60 mm
• Celková výška: 150 mm
• Výška koleček nad základnou: 60 mm
• Tloušťka montážní základny: 15 mm

Nájezdový váleček s ochranným zakončením

Ocelový nájezdový váleček montovaný na začátek kolejnice samonosné posuvné brány. Je vybaven ochranným zakončením, které chrání vnitřek kolejnice před vnikáním sněhu, ledu a nečistot — což má zvláštní význam při instalacích provozovaných v náročných povětrnostních podmínkách. Součástí dodávky jsou montážní šrouby.

• Materiál: ocel
• Kompatibilní kolejnice: 70×70×4 mm
• Ochranné zakončení: ano (ochrana před sněhem a ledem)
• Montážní šrouby: součástí dodávky
• Protikorozní ochrana: galvanické zinkování

Ocelový držák nájezdu

Držák nájezdu upevněný ke sloupku brány, do kterého najíždí nájezdový váleček při zavírání brány. Díky tomuto řešení se hmotnost brány rozdělí na větší počet prvků, což stabilizuje bránu v zavřené poloze a výrazně prodlužuje životnost pojezdových vozíků. Na zadní stěně se nacházejí 2 montážní otvory a gumový doraz tlumící nárazy.

• Materiál: ocel
• Kompatibilní kolejnice: 70×70×4 mm a 80×80×5 mm
• Montážní otvory: 2 ks (zadní stěna)
• Doraz: gumový
• Protikorozní ochrana: galvanické zinkování

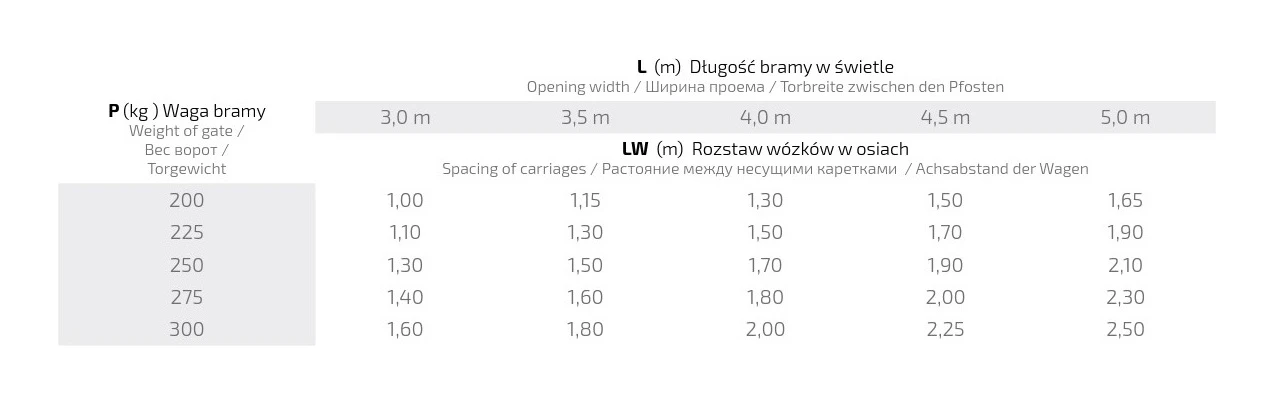

Volba rozteče vozíků v osách

Správná rozteč pojezdových vozíků (LW) závisí na světlé délce brány (L) a hmotnosti brány (P). Následující tabulka uvádí doporučené hodnoty rozteče vozíků v metrech, které zaručují optimální provoz a životnost systému:

• Hmotnost brány 200 kg: rozteč od 1,00 m (L=3,0 m) do 1,65 m (L=5,0 m)
• Hmotnost brány 225 kg: rozteč od 1,10 m (L=3,0 m) do 1,90 m (L=5,0 m)
• Hmotnost brány 250 kg: rozteč od 1,30 m (L=3,0 m) do 2,10 m (L=5,0 m)
• Hmotnost brány 275 kg: rozteč od 1,40 m (L=3,0 m) do 2,30 m (L=5,0 m)
• Hmotnost brány 300 kg: rozteč od 1,60 m (L=3,0 m) do 2,50 m (L=5,0 m)

Světlé délky brány zahrnuté v tabulce: 3,0 m, 3,5 m, 4,0 m, 4,5 m a 5,0 m.

Všechny prvky sady jsou galvanicky pozinkovány, což zajišťuje účinnou protikorozní ochranu a dlouhodobý provoz jak při vnitřních instalacích, tak při instalacích vystavených proměnlivým povětrnostním podmínkám. Kompletní sada umožňuje montážní firmě objednat veškeré příslušenství v jedné položce — bez rizika opomenutí jakékoliv součásti.
