Sada pojezdových vozíků KIT pro samonosné posuvné brány 60 + příslušenství
produkt nedostupný
přidat do seznamu přání
Popis
PSG Sada pojezdových vozíků 60 PLUS s příslušenstvím pro samonosné brány
Sada pojezdových vozíků PSG 60 PLUS s příslušenstvím je kompletní, cenově výhodná souprava pojezdových prvků pro samonosné posuvné brány, určená pro lištu 60×60×4 mm. Sada obsahuje dva pojezdové vozíky s 5 kolečky, nájezdový váleček s ochranným zakončením a nájezdový držák — vše, co montážní firma potřebuje k bezproblémové instalaci posuvné brány.

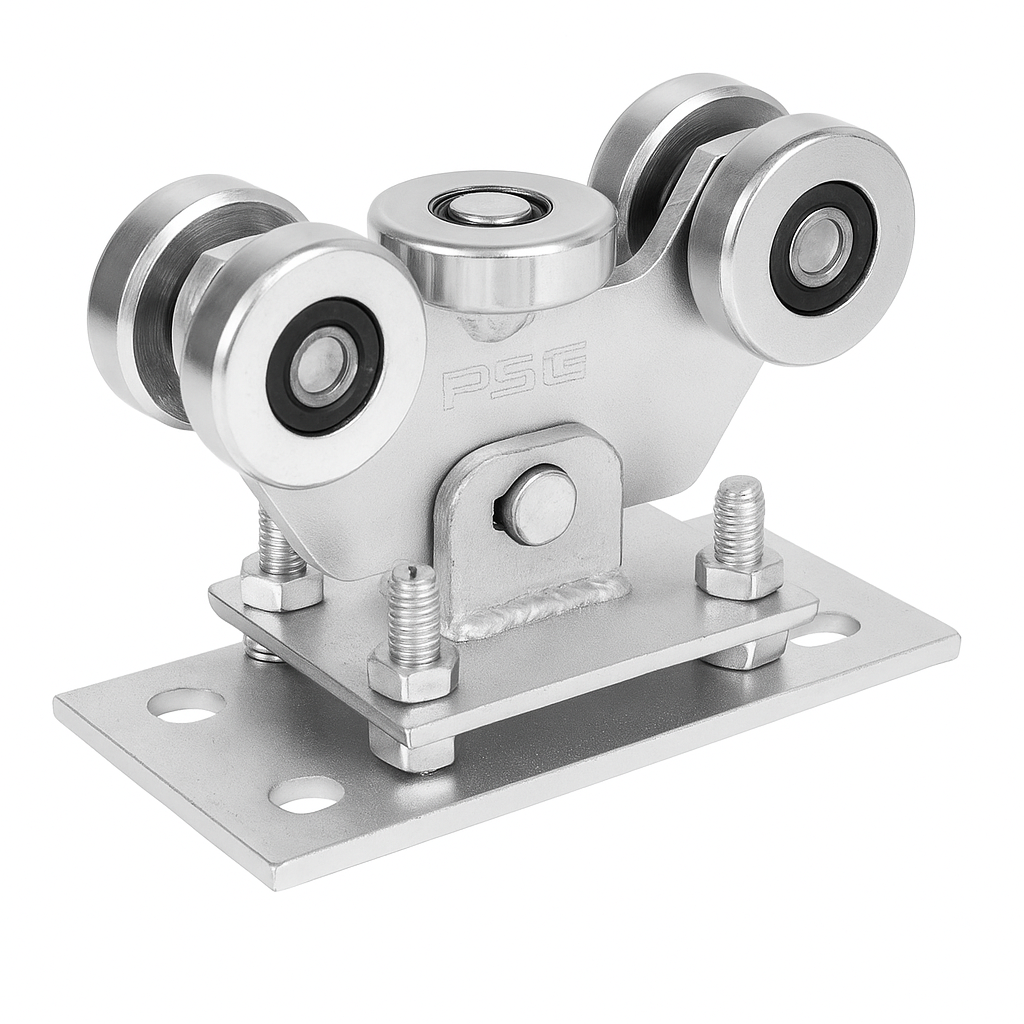

Pojezdový vozík s 5 kovovými kolečky tvoří srdce sady. Kyvná konstrukce — vozík je spojen se základnou pomocí čepu, což mu umožňuje automaticky se přizpůsobovat liště posuvné brány. Čtyři svislá kolečka vedou lištu z boků, jedno vodorovné kolečko přebírá svislé zatížení. Nastavitelná výška pomocí montážních šroubů zajišťuje přesné seřízení brány. Pozinkované provedení zaručuje odolnost proti korozi a dlouhodobý provoz v exteriéru.
Nájezdový váleček se zakončením je ocelový, pozinkovaný prvek montovaný na začátek lišty samonosné brány. Zakončení válečku poskytuje účinnou ochranu před sněhem a ledem, které by mohly blokovat nájezd lišty na vozíky. Součástí balení jsou montážní šrouby. Nájezdový váleček najíždí do nájezdového držáku připevněného ke sloupku brány — toto řešení rozkládá hmotnost brány na větší počet opěrných bodů, stabilizuje bránu po zavření a výrazně prodlužuje životnost pojezdových vozíků. Držák má dva montážní otvory na zadní stěně a gumový doraz tlumící dovření.

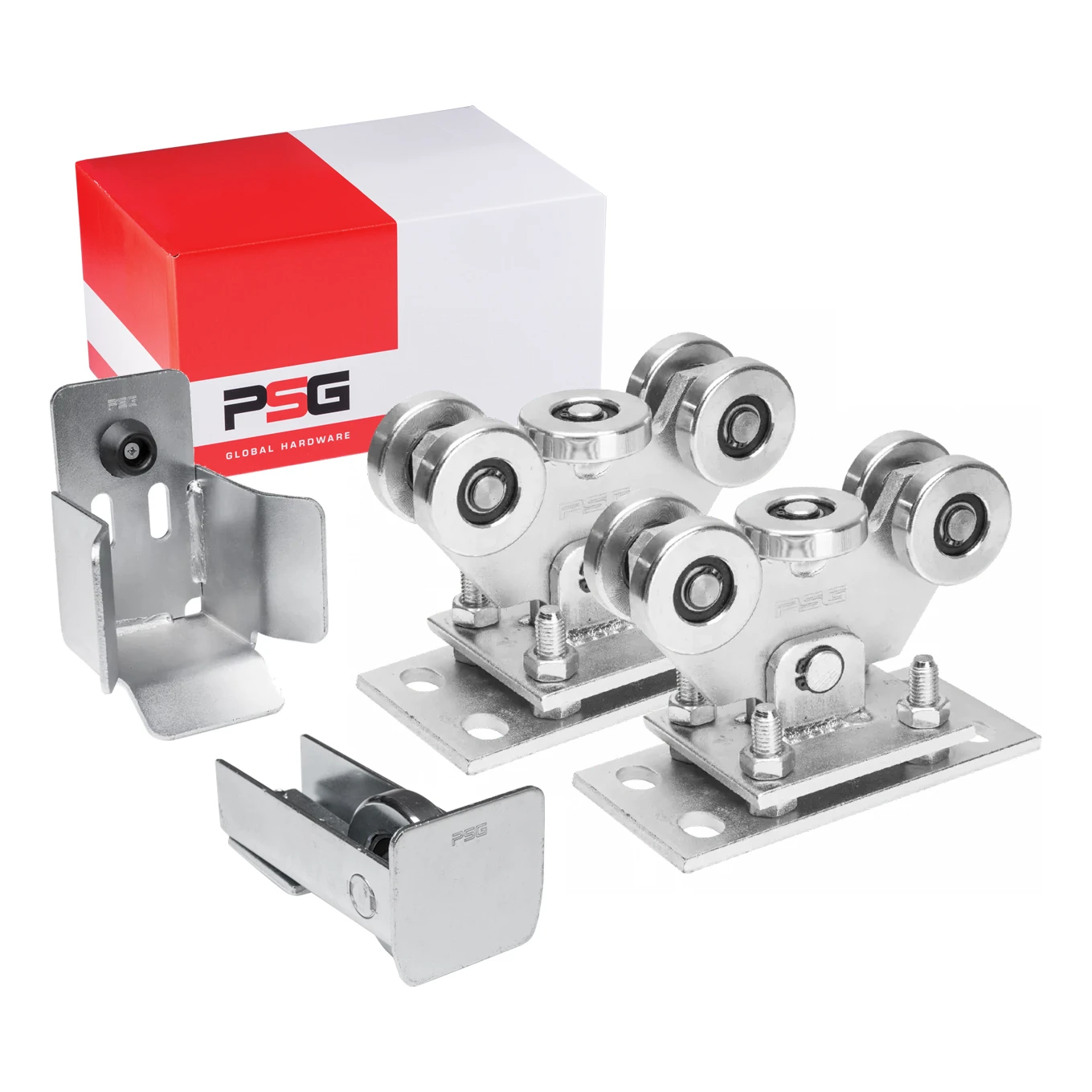

Obsah sady
- Pojezdový vozík s 5 kolečky (kyvný, s nastavením výšky) — 2 ks
- Nájezdový váleček s ochranným zakončením (s montážními šrouby) — 1 ks
- Nájezdový držák s gumovým dorazem — 1 ks

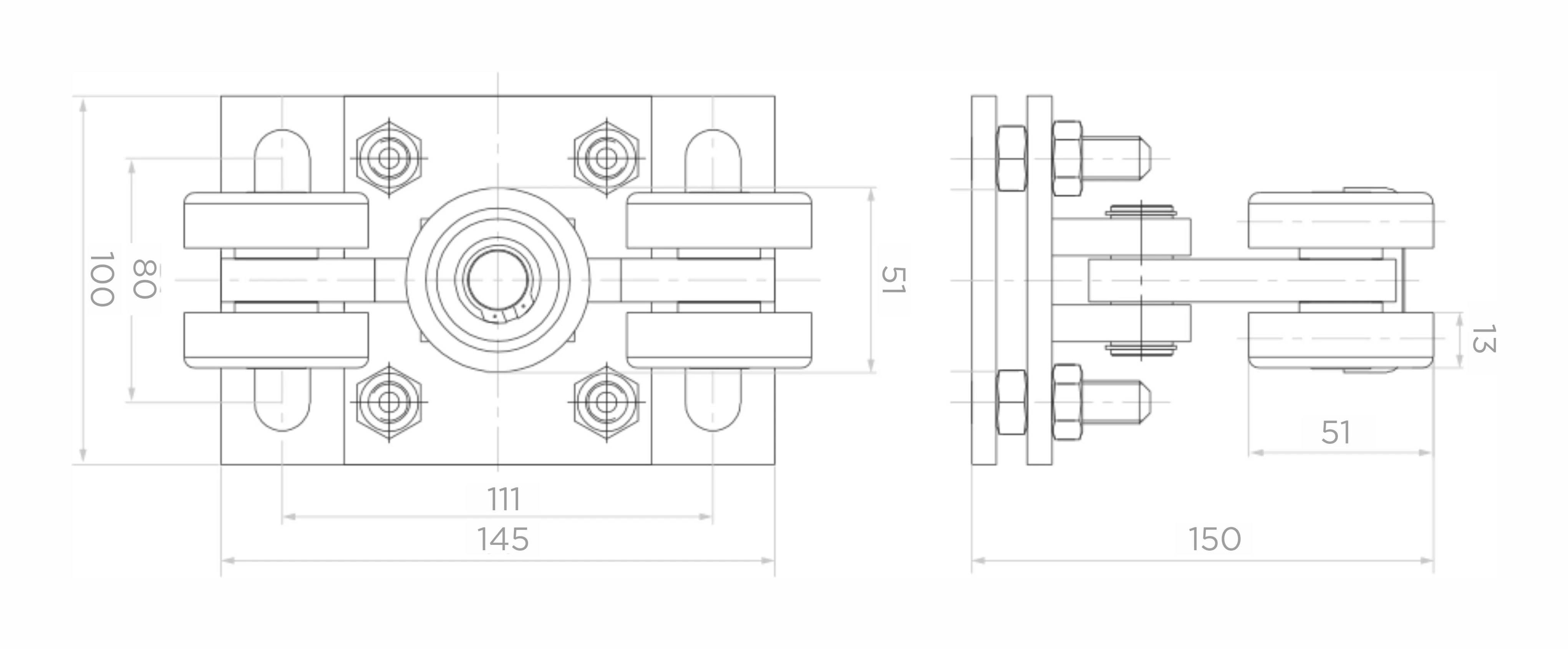

Rozměry pojezdového vozíku
- Rozměry základny (d. × š.): 145 × 100 mm
- Rozteč montážních otvorů: 111 × 80 mm
- Celková výška vozíku: 150 mm
- Průměr svislého kolečka: 51 mm
- Šířka svislého kolečka: 13 mm
- Rozteč svislých koleček: 51 mm
Technické parametry sady
- Výrobce: PSG Global Hardware
- Kompatibilní lišta: 60×60×4 mm
- Počet koleček ve vozíku: 5 (4 svislá + 1 vodorovné)
- Materiál koleček: kov
- Konstrukce vozíku: kyvná (otočný čep)
- Nastavení výšky: ano (seřizovací šrouby)
- Povrchová úprava: pozinkované
- Hmotnost sady: 9,1 kg
- EAN: 5901289674713

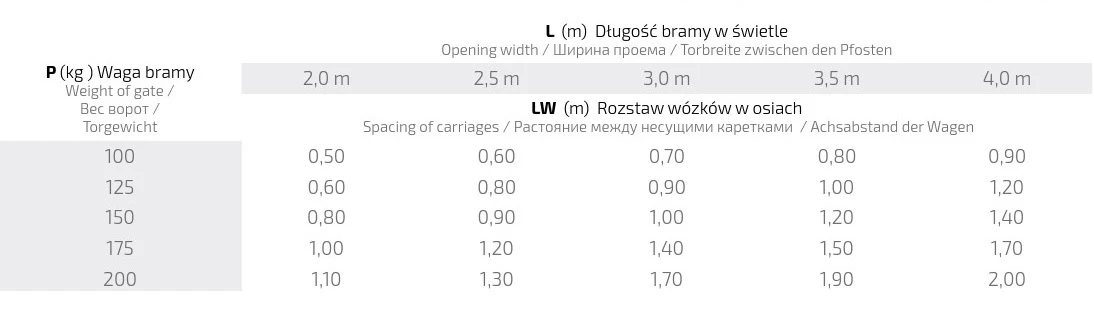

Volba rozteče vozíků (LW) v závislosti na hmotnosti brány a délce průjezdu
Výše uvedená tabulka uvádí doporučenou rozteč os pojezdových vozíků (LW) v metrech v závislosti na hmotnosti brány (P) a délce brány ve světlosti (L). Správná volba rozteče je klíčová pro rovnoměrné rozložení zatížení a životnost celého pojezdového systému:
- Brána 100 kg: rozteč od 0,50 m (průjezd 2,0 m) do 0,90 m (průjezd 4,0 m)
- Brána 125 kg: rozteč od 0,60 m (průjezd 2,0 m) do 1,20 m (průjezd 4,0 m)
- Brána 150 kg: rozteč od 0,80 m (průjezd 2,0 m) do 1,40 m (průjezd 4,0 m)
- Brána 175 kg: rozteč od 1,00 m (průjezd 2,0 m) do 1,70 m (průjezd 4,0 m)
- Brána 200 kg: rozteč od 1,10 m (průjezd 2,0 m) do 2,00 m (průjezd 4,0 m)
Díky použití nájezdového válečku s držákem se hmotnost brány po zavření rozkládá na tři opěrné body místo dvou, což odlehčuje pojezdové vozíky a umožňuje instalaci těžších bran při zachování plné životnosti mechanismu.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Konstrukce vozíku | Výkyvná |
| Materiál koleček | Ocel |
| Počet koleček [szt.] | 5 |
| Velikost pojezdové lišty | 60x60x4 |
| Typ produktu | Sada / KIT s příslušenstvím |
| Typ pojezdového systému | Pojezdový systém |
