Regulovatelný brankový závěs M16 s kuličkovým ložiskem – pozinkovaný
produkt nedostupný
přidat do seznamu přání
Popis

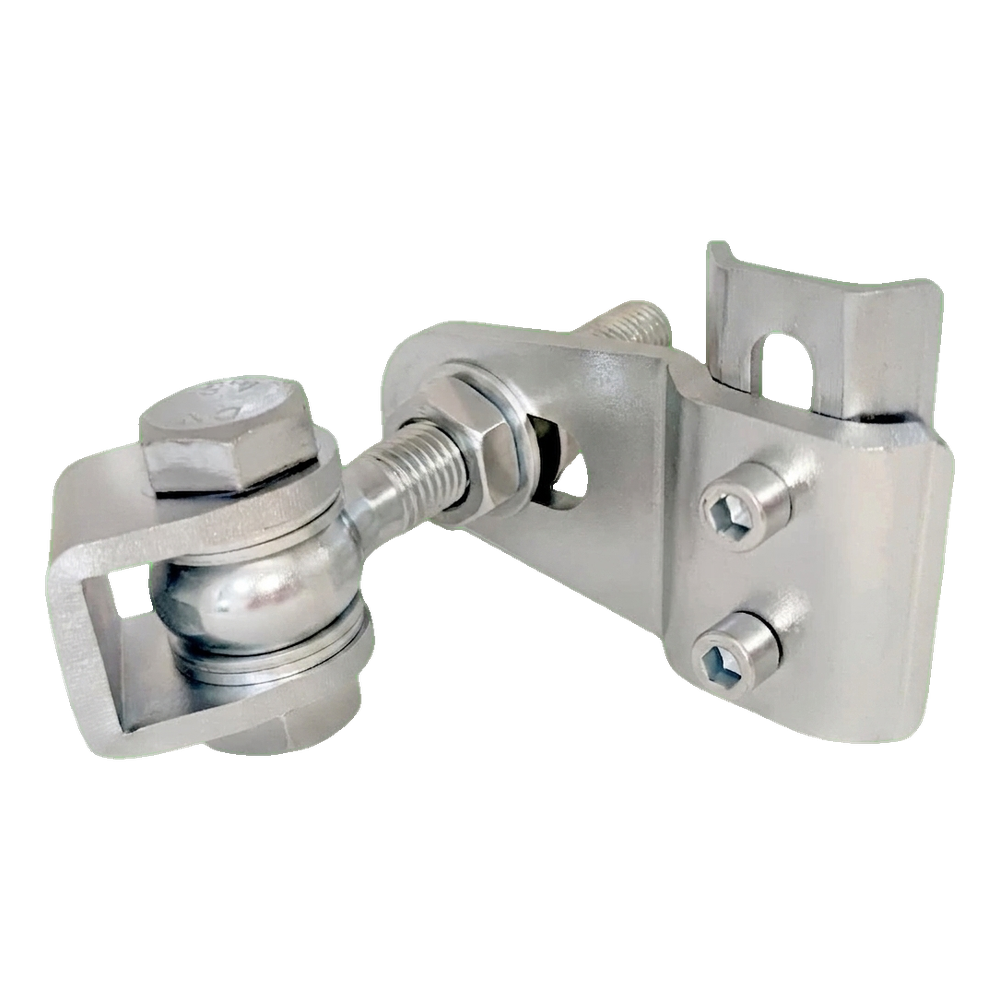

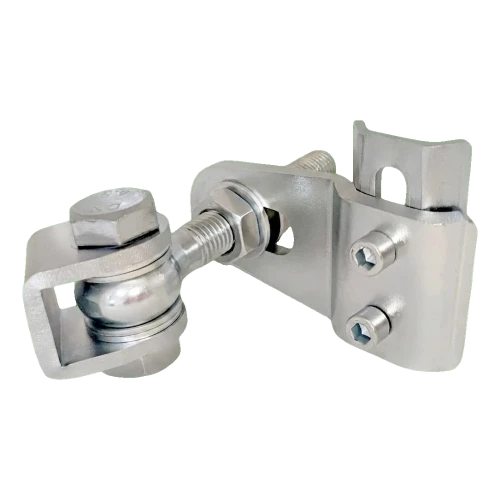

Regulovatelný vratový závěs M16 s kuličkovým ložiskem – pozinkovaný, zašroubovatelný
Regulovatelný vratový závěs M16 s kuličkovým ložiskem je odolný kovaný prvek určený k zavěšení křídlových bran a vrátek v plotových systémech. Závěs je regulovatelný ve třech rovinách, což výrazně usnadňuje montáž a následnou korekci nastavení. Vestavěné kuličkové ložisko zajišťuje plynulý, tichý chod závěsu i při velkých zatíženích a solidní konstrukce z pozinkované oceli garantuje mnohaleté odolnosti proti korozi a atmosférickým podmínkám. Závěs nevyžaduje svařování – je zašroubovatelný.
Závěs se skládá ze dvou hlavních elementů — držáku typu U s osou otáčení ložiskovanou kuličkově a upevňovacího plechu s otvory pro šrouby. Oba elementy jsou spojeny regulovatelným závitovým čepem, což umožňuje plynulou regulaci rozestupu a vyrovnání křídla brány vůči sloupku. Upevnění plechu se provádí pomocí dvou imbusových šroubů, což zajišťuje spolehlivé a stabilní spojení s nosnou konstrukcí. Je možná regulace závěsu po dokončené montáži.

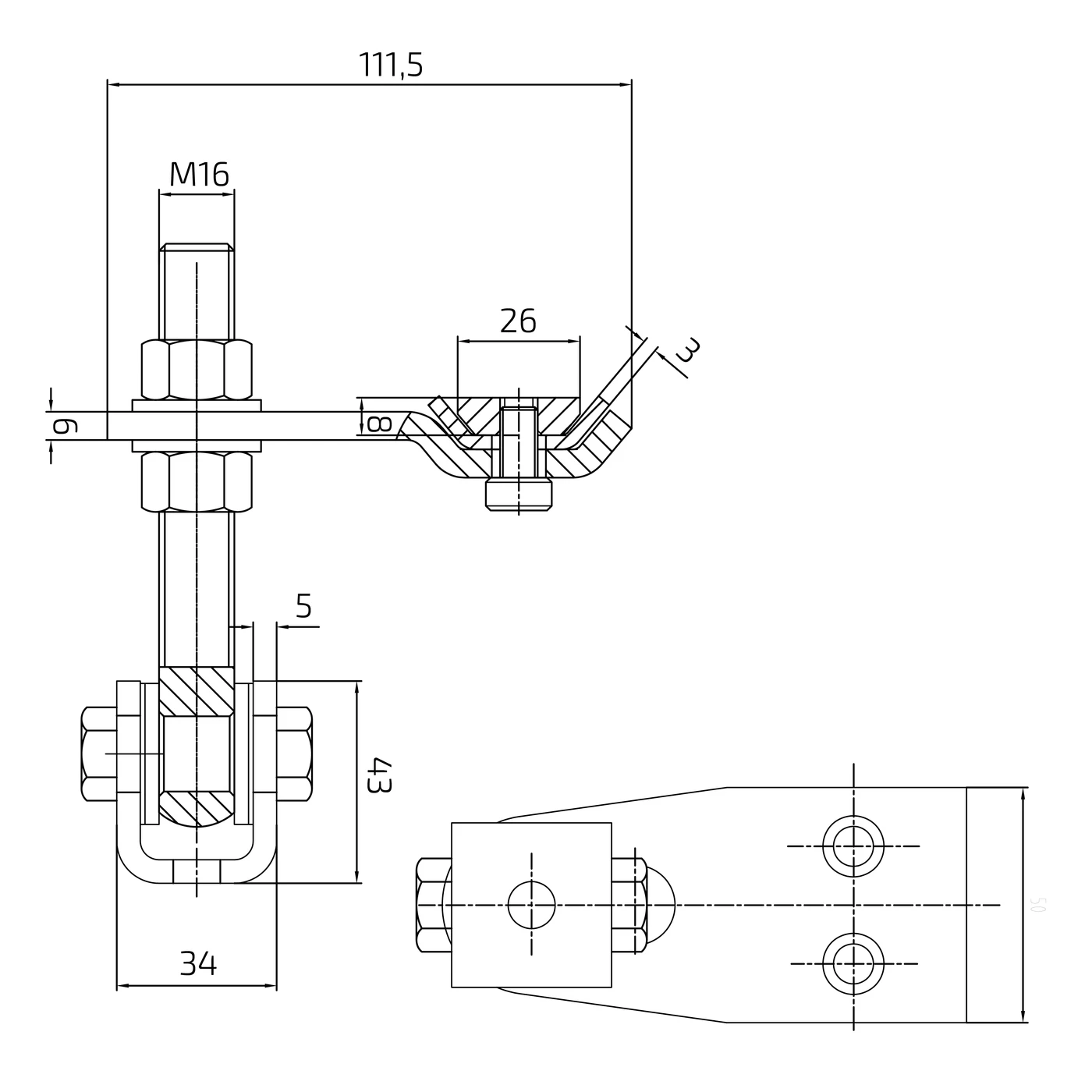

Rozměry a technické parametry
- Závit regulačního čepu: M16
- Pracovní délka (od osy čepu k hraně plechu): 111,5 mm
- Vnější šířka držáku U: 34 mm
- Délka držáku U: 43 mm
- Tloušťka materiálu držáku U: 5 mm
- Průměr lože ložiska: 26 mm
- Tloušťka hlavního plochého profilu: 6 mm
- Tloušťka profilovaného plechu: 3 mm
- Šířka upevňovacího plechu: cca 50 mm
- Materiál: pozinkovaná ocel
- Ložisko: kuličkové
- Nosnost závěsu: 105 kg
- Úhel otevření: 180°
- Odolnost proti opotřebení: ano
Použití a montáž
Závěs je určen především pro křídlové brány a vrátka v plotových systémech pozemních, průmyslových a u budov veřejné užitečnosti. Regulace na závitu M16 umožňuje korigovat úroveň křídla bez demontáže celého závěsu — stačí povolić pojistnou matici, nastavit požadovanou polohu a znovu dotáhnout. Pro montážní týmy to znamená kratší čas montáže a možnost snadné korekce v případě sedání sloupků nebo změny geometrie brány po delším čase používání.
Upevňovací plech s otvory pro imbusové šrouby umožňuje montáž jak přímo na ocelový sloupek, tak na dodatečnou kotevní desku — díky tomu je závěs kompatibilní s mnoha typy plotových konstrukcí. Kuličkové ložisko eliminuje tření kov–kov, což se promítá do bezporuchového a tichého chodu po celou dobu provoz.
Technické údaje
| Typ závitu | M16 |
| Materiál | Ocel |
