Pojezdný vozík 89x100 mm pro kolejnici 6V.089 posuvné brány 8 ocelových koleček
produkt nedostupný
přidat do seznamu přání
Popis
Pojízdný vozík 8-kladkový kyvný pro posuvnou bránu – ocelové kladky
Pojízdný vozík 8-kladkový kyvný je odolný vedoucí prvek pro kolejnicové posuvné brány, kompatibilní s kolejnicí 6V.089. Vícelamelová centrální konstrukce zajišťuje zvýšenou nosnost a stabilitu provozu, přičemž ocelové kladky zaručují plynulé vedení křídla brány po mnoho let provozu.
Klíčové vlastnosti produktu
- Typ: pojízdný vozík kyvný
- Počet kladek: 8
- Materiál kladek: ocel
- Kompatibilita: kolejnice 6V.089
- Konstrukce: vícelamelová (zvýšená pevnost)
- Montážní základna s otvory: 4× M16
- Hmotnost: 11,3 kg
- Výška (H): 169 mm
Trvanlivost a spolehlivost na léta
Vozík se vyznačuje vysokou odolností vůči mechanickému poškození a dynamickému zatížení. Vícelamelový centrální prvek redukuje deformace při vysokém tlaku, což zajišťuje stabilní vedení i těžkých bránových křídel. Ocelové kladky uložené na ložiscích zajišťují tichý a plynulý chod, minimalizují odpor při valení a omezují potřebu servisu. Kyvná konstrukce kompenzuje případné osové odchylky kolejnice a chrání kladky před nerovnoměrným opotřebením.
Celkové rozměry

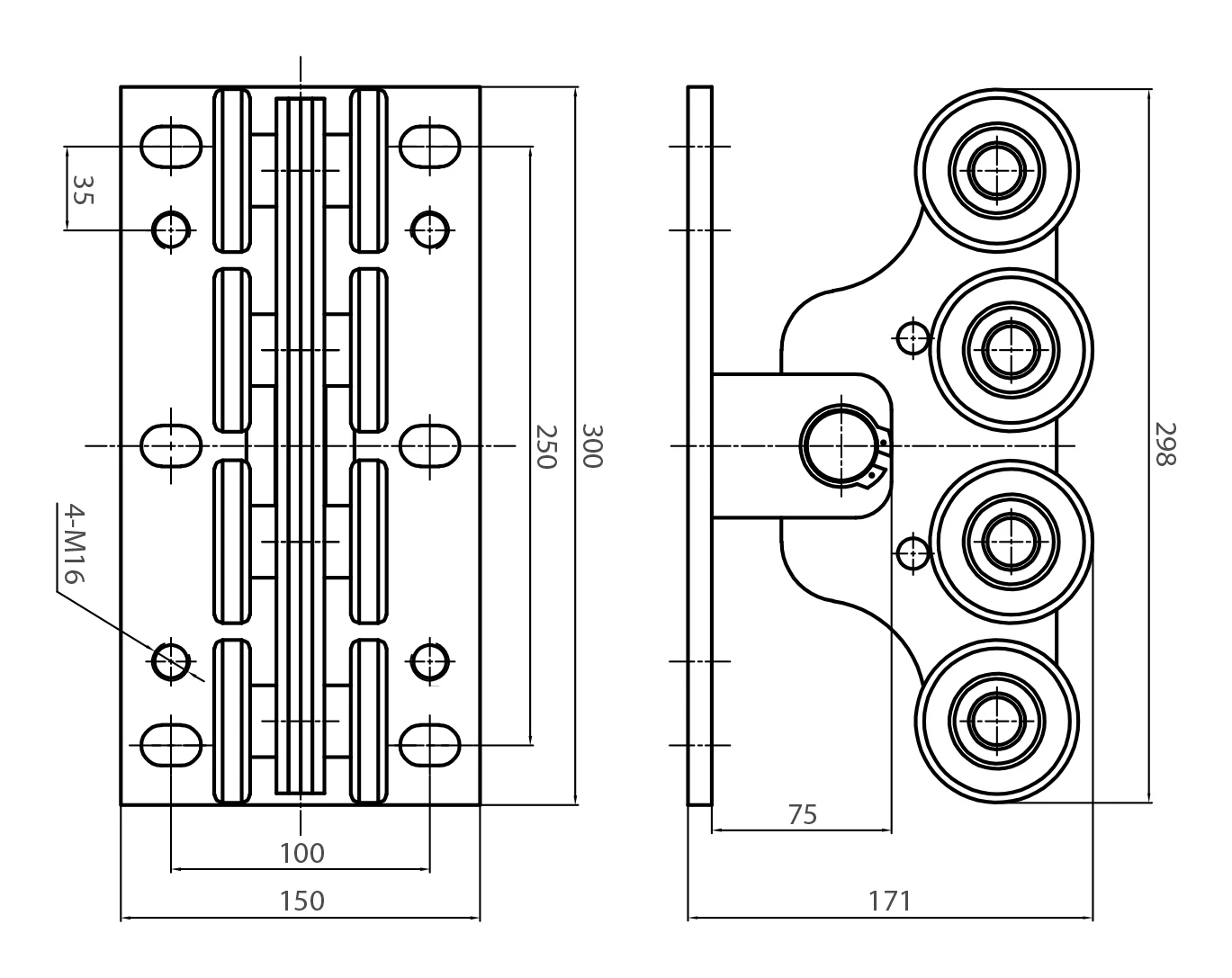

Technický výkres zobrazuje klíčové rozměry vozíku, které umožňují přesné naplánování montáže do pouzdra brány:
- Rozměry základové desky: 150 × 300 mm
- Rozteč montážních otvorů: 100 × 250 mm
- Montážní otvory: 4× M16
- Okrajová vzdálenost otvorů: 35 mm
- Celková šířka s kladkami: 171 mm
- Celková výška (boční pohled): 298 mm
- Odsazení osy kladek od hrany základny: 75 mm

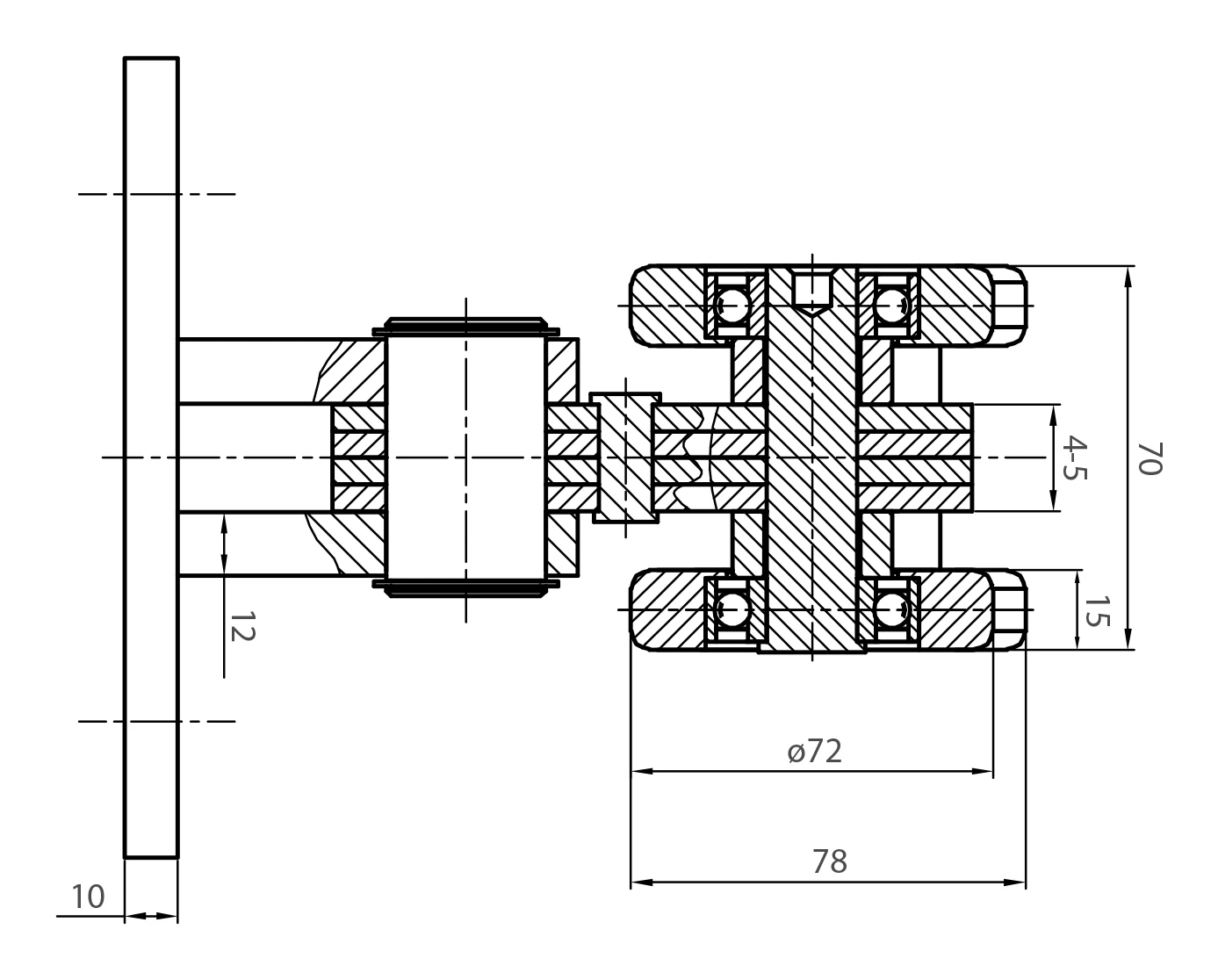

Parametry kladek a průřezu
- Průměr kladky: ø72 mm
- Šířka kladky: 78 mm
- Výška sestavy kladky: 70 mm
- Vedoucí mezera kolejnice: 4–5 mm
- Tloušťka základové desky: 10 mm
- Průměr ložiska: 12 mm
- Dolní vůle: 15 mm
- Objem: 5243,44 cm³
- EAN: 5903313200240
Vozík je kompletní sestava připravená k montáži, která je po upevnění k rámu brány pomocí čtyř šroubů M16 okamžitě připravena k provozu. Díky solidní ocelové konstrukci a přesně provedeným ložiskům produkt zajišťuje dlouholetý bezporuchový provoz i u intenzivně využívaných průmyslových bran.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Konstrukce vozíku | Výkyvná |
| Materiál koleček | Ocel |
| Počet koleček [szt.] | 8 |
| Velikost pojezdové lišty | 100x89x5 |
| Typ produktu | Jednotlivý vozík |
| Typ pojezdového systému | Pojezdový systém |
| Velikost pojezdové lišty | 100x89x5 |
| Typ pojezdového systému | Pojezdový systém |
| Typ produktu | Jednotlivý vozík |
| Materiál koleček | Ocel |
| Počet koleček [szt.] | 8 |
| Konstrukce vozíku | Výkyvná |
