Pojezdný vozík 80 ocelové kladky pro závěsné brány
produkt nedostupný
přidat do seznamu přání
Popis
Pojezdný vozík pro závěsné brány – 3 kladky, kolejnice 80×80 mm, 350 kg
Pojezdný vozík pro závěsné brány se třemi kladkami na ložiscích — spolehlivé řešení pro systémy závěsných posuvných bran. Konstrukce navržená pro intenzivní provoz zajišťuje nosnost až 350 kg a plynulý chod i při vysokém zatížení. Pozinkovaný povrch účinně chrání před korozí a prodlužuje životnost prvku v proměnlivých povětrnostních podmínkách.
Konstrukce a princip funkce

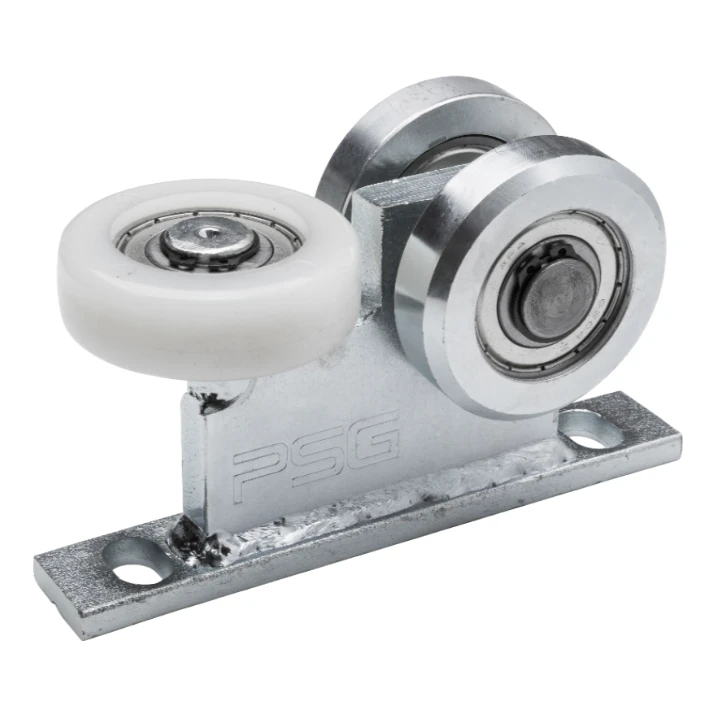

Vozík je vybaven třemi kladkami na valivých ložiscích — dvěma svislými ocelovými kladkami a jednou vodorovnou vodící kladkou z plastu. Toto uspořádání zajišťuje stabilní vedení brány v kolejnici a minimalizuje odpor při pojezdu, což se projevuje tichým a lehkým chodem mechanismu. Ocelové kladky přenášejí hlavní svislé zatížení, zatímco plastová kladka plní vodící funkci a eliminuje boční vůle a vibrace.
Vozík je pevně přichycen k montážní základně s otvory, což umožňuje rychlou a spolehlivou montáž ke konstrukci brány. Je určen pro spolupráci s vodící kolejnicí 80×80×5 mm.

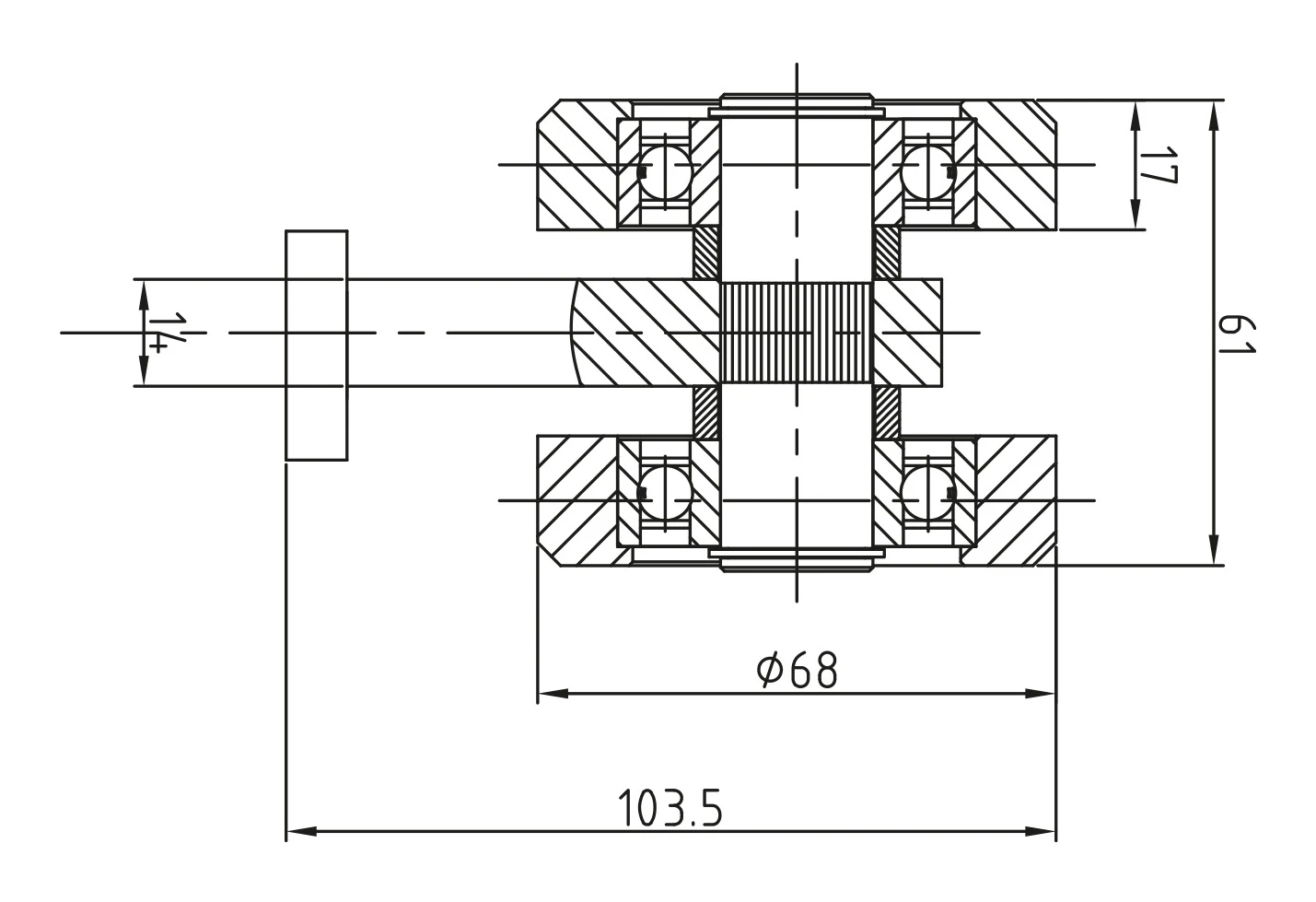

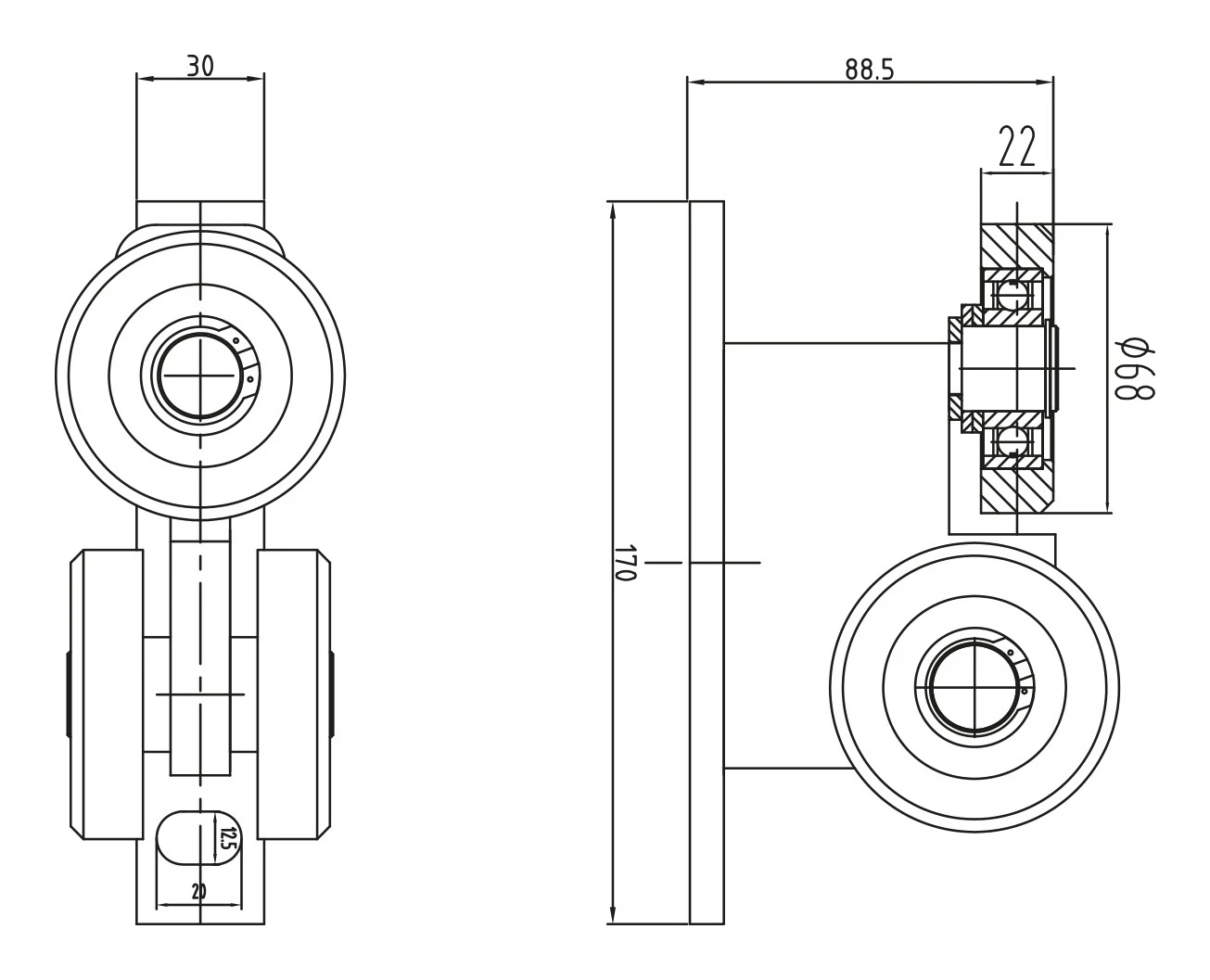

Rozměry a technická specifikace
- Maximální nosnost: 350 kg
- Vodící kolejnice: 80×80×5 mm
- Počet kladek: 3 (2 svislé ocelové + 1 vodorovná plastová)
- Průměr kladek: fi68 mm
- Celková výška (H): 105 mm
- Rozteč os kladek: 170 mm
- Hloubka (od základny k čelu kladky): 88,5 mm
- Šířka montážní základny: 30 mm
- Celková šířka: 103,5 mm
- Šířka drážky kolejnice: 22 mm
- Výška horní sekce: 17 mm
- Výška dolní sekce: 61 mm
- Rozteč montážních otvorů v základně: 20 mm
- Povrchová úprava: pozinkováno
- Uchycení: pevně k základně
- Hmotnost: 2,13 kg
- Objem: 1386 cm³
- EAN: 5901289674591
Použití
Vozík je určen pro systémy závěsných posuvných bran v průmyslových objektech, skladových halách, dílnách a hospodářských budovách. Vysoká nosnost 350 kg umožňuje jeho použití jak s lehkými branami ze sendvičových panelů, tak s těžšími ocelovými konstrukcemi. Pozinkovaný povrch umožňuje provoz v podmínkách s vysokou vlhkostí a proměnlivými teplotami.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Velikost pojezdové lišty | 80x80x5 |
| Typ produktu | Jednotlivý vozík |
| Konstrukce vozíku | Pevná |
| Max. nosnost [kg] | 350 |
| Materiál koleček | Ocel |
| Počet koleček [szt.] | 3 |
| Typ pojezdového systému | Závěsný systém |
