Pojezdný vozík 80 ocelové kladky pro samonosné posuvné brány
produkt nedostupný
přidat do seznamu přání
Popis

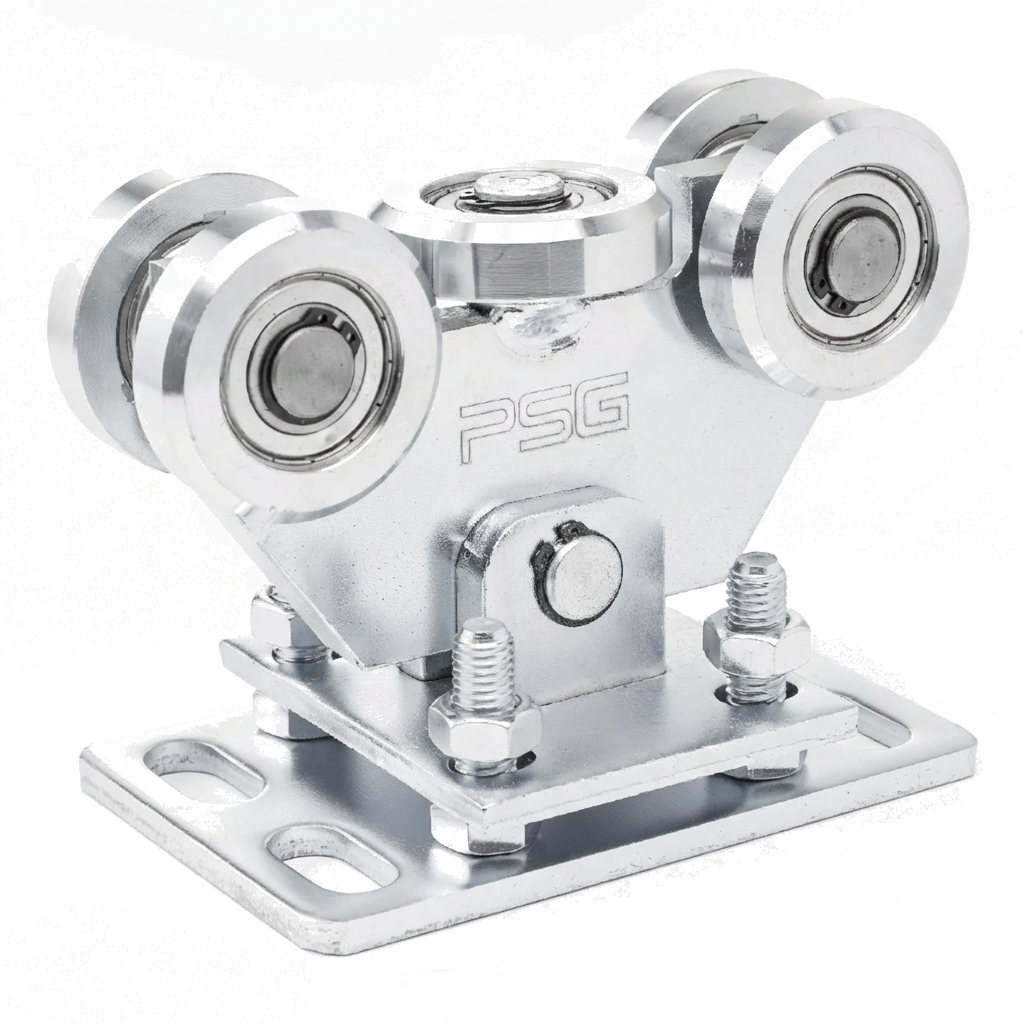

Pojezdový vozík 80 pro posuvnou bránu – 5-kladkový, kyvný, ocelové kladky
Pojezdový vozík 80 je odolný, 5-kladkový kyvný vozík určený pro samonosné posuvné brány. Díky kyvné konstrukci se dokonale přizpůsobuje pojezdové liště a zajišťuje plynulý a tichý chod brány i při vysokém zatížení – až 750 kg.
Vozík je vybaven 5 ocelovými kladkami, z nichž jedna je horizontální, které zajišťují stabilní vedení brány v liště. Spojení s montážní základnou je realizováno pomocí čepu, což umožňuje kyvné přizpůsobení liště a kompenzaci drobných nerovností pojezdové dráhy.
Výšková regulace se provádí pomocí šroubů, což umožňuje přesné nastavení brány vůči liště a podkladu. To je zvláště důležité při montáži – odpadá nutnost použití dodatečných podložek nebo distančních prvků.
Technické parametry
- Pojezdová lišta: 80×80×5 mm
- Maximální zatížení: 750 kg
- Počet kladek: 5 (z toho 1 horizontální kladka)
- Materiál kladek: ocel
- Povrchová úprava: galvanické zinkování
- Výška (H): 155 mm
- Rozměry základny: 180×120 mm
- Hmotnost: 6,2 kg

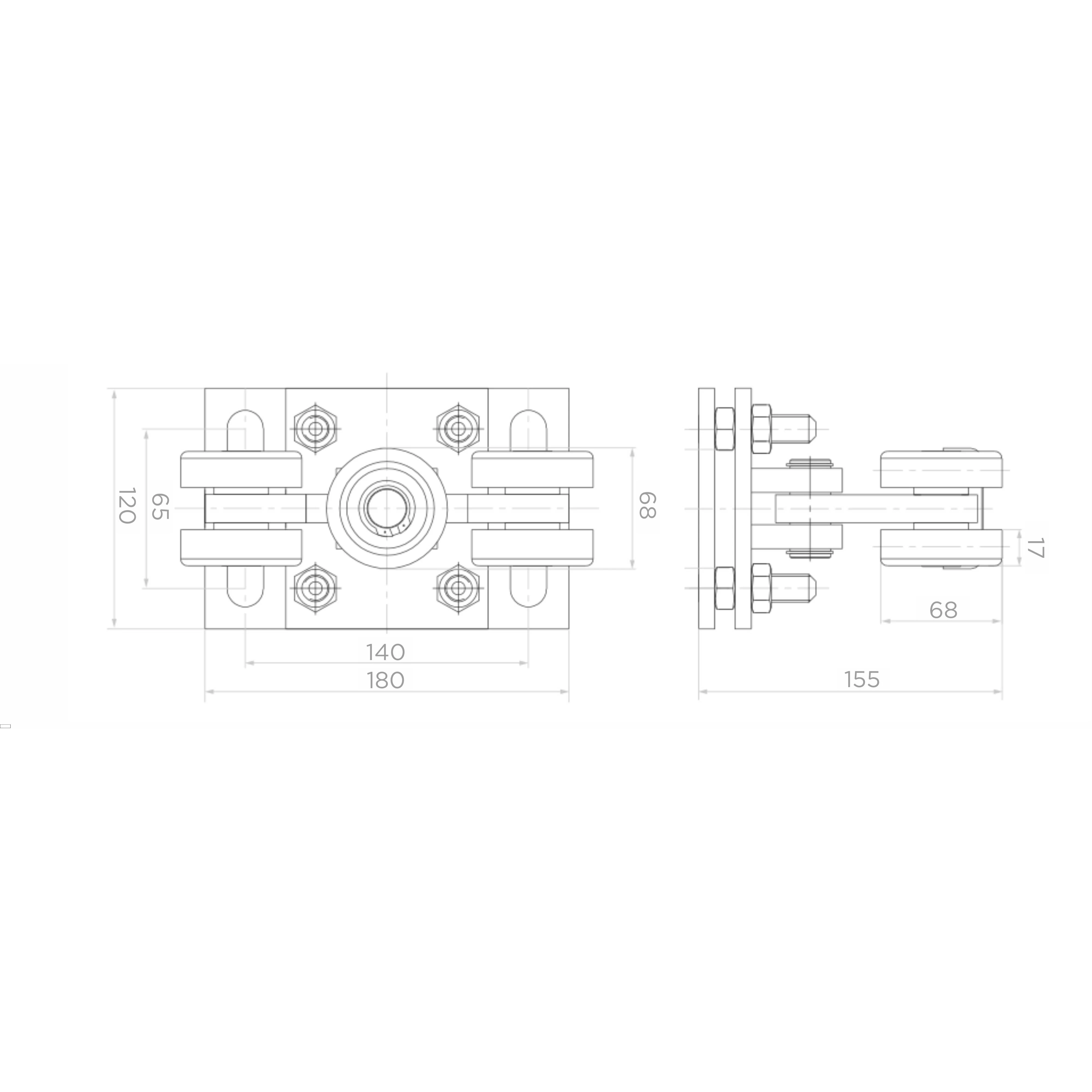

Rozměry a technický výkres

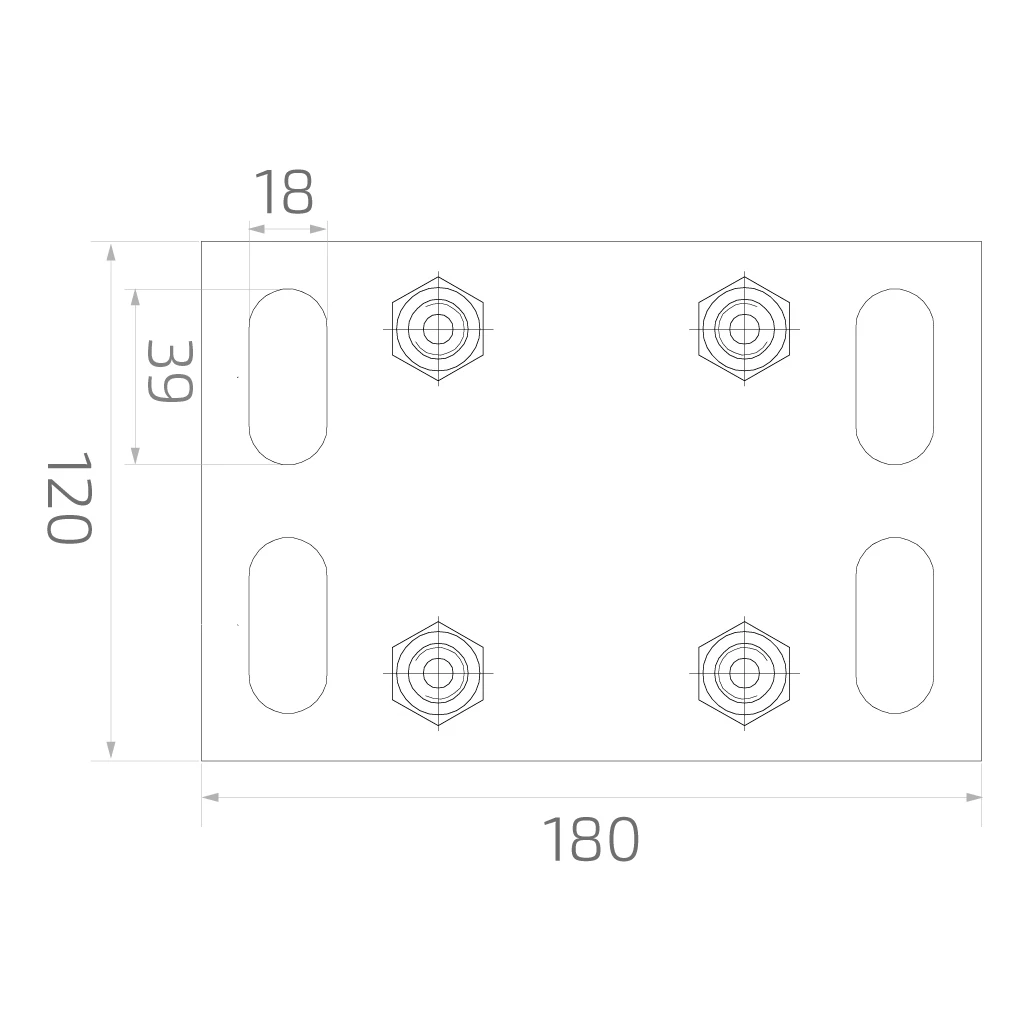

Montážní základna o rozměrech 180×120 mm má podlouhlé otvory (18×39 mm), které usnadňují nastavení polohy vozíku při upevnění k základu. Rozteč kladek je 140 mm v podélné ose a 68 mm v příčné ose, celková hloubka vozíku s kladkami je 155 mm.
Klíčové výhody
- Kyvná konstrukce – automatické přizpůsobení pojezdové liště eliminuje napětí a prodlužuje životnost celého systému
- Nastavitelná výška – přesné nastavení úrovně brány pomocí regulačních šroubů
- Nosnost 750 kg – vhodný pro těžké průmyslové a areálové brány
- Montážní otvory s vůlí – podlouhlé otvory v základně urychlují montáž a usnadňují korekci nastavení
- Galvanické zinkování – protikorozní ochrana zajišťující trvanlivost v exteriérových podmínkách
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Konstrukce vozíku | Výkyvná |
| Max. nosnost [kg] | 750 |
| Materiál koleček | Ocel |
| Počet koleček [szt.] | 5 |
| Velikost pojezdové lišty | 80x80x5 |
| Typ produktu | Jednotlivý vozík |
| Typ pojezdového systému | Pojezdový systém |
| Velikost pojezdové lišty | 80x80x5 |
| Typ pojezdového systému | Pojezdový systém |
| Typ produktu | Jednotlivý vozík |
| Materiál koleček | Ocel |
| Počet koleček [szt.] | 5 |
| Konstrukce vozíku | Výkyvná |
| Max. nosnost [kg] | 750 |
