Pojezdný vozík 80 ocelové kladky pro posuvnou bránu s nastavením 5-kladkový
produkt nedostupný
přidat do seznamu přání
Popis
Pojezdný vozík 5-kladkový pro posuvnou bránu – kolejnice 80x80, 650 kg
Pojezdný vozík 5-kladkový určený pro samonosné posuvné brány, navržený pro profesionální instalace vyžadující nosnost až 650 kg. Konstrukce založená na pěti ocelových kladkách — včetně jedné horizontální kladky — zajišťuje stabilní a plynulé vedení křídla brány i při vysokém zatížení.
Vozík je přizpůsoben pro kolejnici o rozměrech 80×80×5 mm a montuje se pevně na základnu. Vestavěný mechanismus výškového nastavení pomocí šroubů umožňuje přesné vyrovnání brány v rozsahu 139,5–161,5 mm (čelní pohled) a 154–176 mm (boční pohled), což výrazně usnadňuje montážní práce a kompenzuje případné nerovnosti podkladu. Celý vozík je opatřen zinkovou vrstvou, která zaručuje odolnost proti korozi a dlouhodobé používání venku.
Klíčové vlastnosti
- Typ: pojezdný vozík 5-kladkový (4 svislé kladky + 1 vodorovná kladka)
- Materiál kladek: ocel
- Průměr kladek: ø68 mm
- Maximální zatížení: 650 kg
- Kompatibilní kolejnice: 80×80×5 mm
- Výškové nastavení: šroubové
- Protikorozní ochrana: zinkování
- Montáž: pevně na základnu

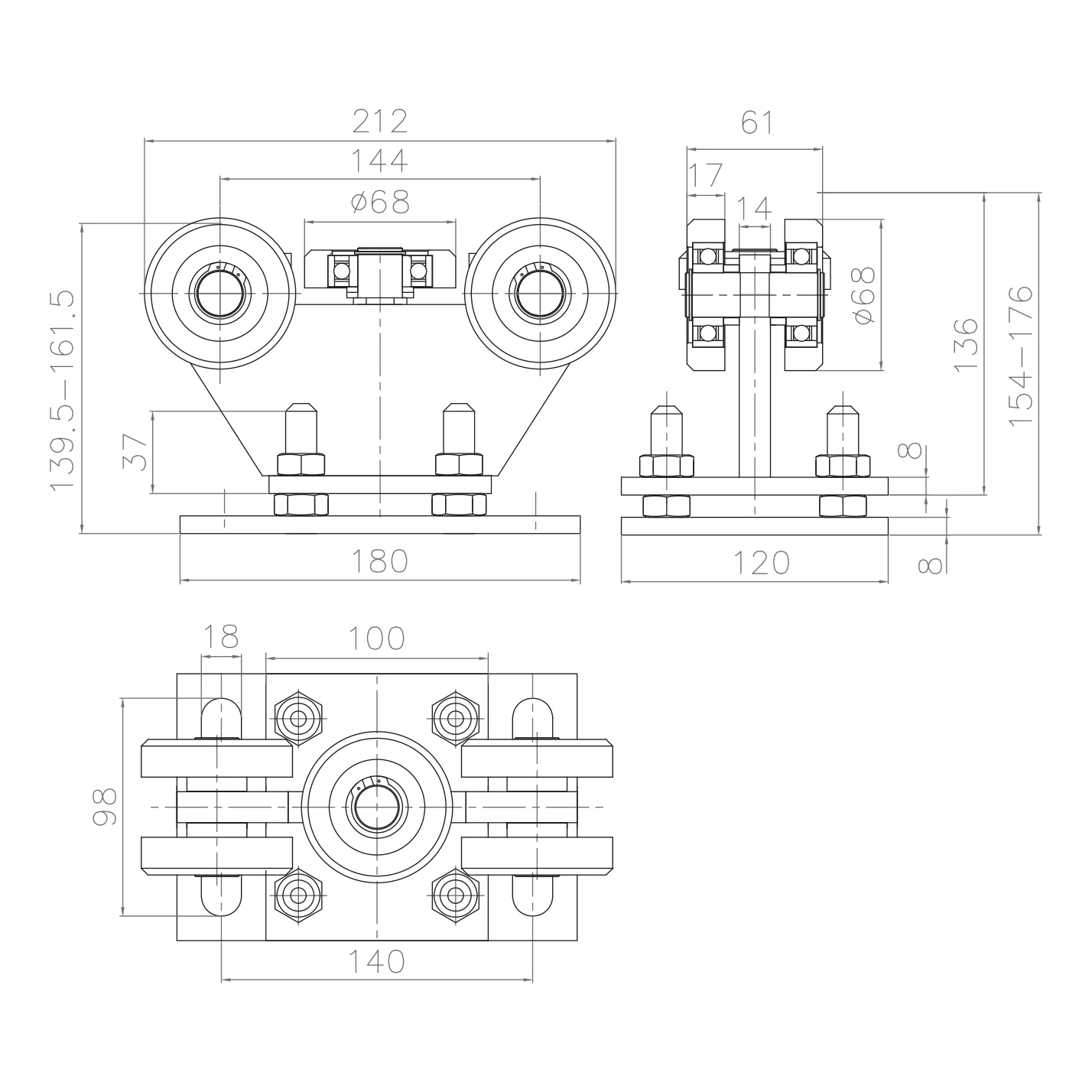

Rozměry a technické údaje
- Celková šířka (čelní pohled): 212 mm
- Rozchod os kladek: 144 mm
- Celková výška (zepředu): 139,5–161,5 mm (nastavitelná)
- Celková výška (z boku): 154–176 mm (nastavitelná)
- Výška tělesa bez nastavení: 136 mm
- Šířka (boční pohled): 61 mm
- Šířka vedení kladky: 17 mm, drážka: 14 mm
- Rozměry základny: 180 × 120 mm
- Tloušťka desky základny: 8 mm
- Výška základny se šrouby: 37 mm
- Zástavbové rozměry (pohled shora): 140 × 98 mm
- Rozteč montážních otvorů: 100 mm
- H (katalogová): 142 mm
- Hmotnost: 5,835 kg
- Objem: 5243,44 cm³
- EAN: 5901289674454
Díky robustní ocelové konstrukci, vysoké nosnosti a přesnému výškovému nastavení se vozík uplatní jak při instalacích průmyslových bran, tak v komerčních objektech vyžadujících spolehlivý posuvný systém.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Počet koleček [szt.] | 5 |
| Velikost pojezdové lišty | 80x80x5 |
| Typ produktu | Jednotlivý vozík |
| Konstrukce vozíku | Pevná |
| Max. nosnost [kg] | 650 |
| Materiál koleček | Ocel |
| Typ pojezdového systému | Pojezdový systém |
