Pojezdný vozík 70 5-kladkový pro posuvnou bránu kyvný ocelové kladky
produkt nedostupný
přidat do seznamu přání
Popis

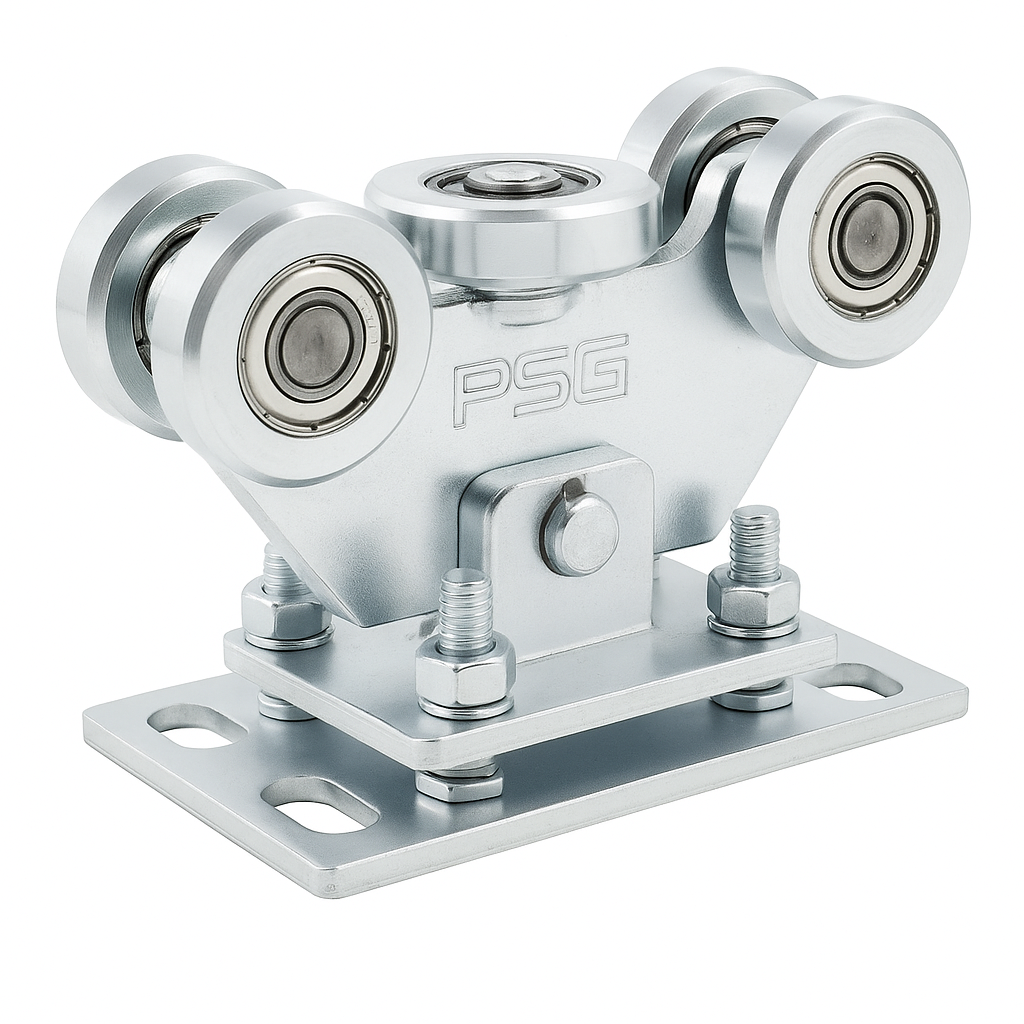

Pojezdný vozík 70 pro posuvnou bránu – 5-kladkový kyvný, ocelové kladky
Pojezdný vozík 70 je odolný, 5-kladkový pojezdný prvek určený pro samonosné posuvné brány. Kyvná konstrukce s čepem spojujícím vozík se základnou zajišťuje automatické přizpůsobení profilu kolejnice, což umožňuje plynulý a bezporuchový provoz brány i při vysokém zatížení — až 650 kg.
Konstrukce a princip funkce
Vozík je vybaven 5 ocelovými kladkami, včetně jedné horizontální kladky, které spolupracují s vodící kolejnicí o rozměrech 70×70×4 mm. Všechny kladky jsou uloženy na kuličkových ložiscích, což zaručuje nízký valivý odpor a tichý chod. Kyvný mechanismus umožňuje vychylování vozíku vůči montážní základně — díky tomu jsou kompenzovány drobné nerovnosti a průhyby kolejnice a zatížení se rovnoměrně rozděluje na všechny kladky.
Výšková regulace je realizována pomocí šroubů v základně, což umožňuje přesné nastavení úrovně brány při montáži. Veškeré díly jsou opatřeny zinkovou vrstvou, která chrání ocelové prvky před korozí a zajišťuje dlouhodobé používání ve venkovním prostředí.
Technické parametry
- Počet kladek: 5 (včetně 1 horizontální kladky)
- Materiál kladek: ocel s kuličkovými ložisky
- Kompatibilní kolejnice: 70×70×4 mm
- Maximální zatížení: 650 kg
- Výška (H): 150 mm
- Rozměry základny (šířka × délka): 180 × 120 mm
- Montážní rozteč základny: 140 × 65 mm
- Boční hloubka: 150 mm
- Šířka těla: 60 mm
- Tloušťka základny: 17 mm
- Hmotnost: 5,7 kg
- Objem: 5243 cm³
- Antikorozní ochrana: zinkování
- Typ spojení se základnou: kyvný čep
- Výšková regulace: ano — pomocí šroubů
- EAN: 5901289674546
Použití a montáž
Vozík je určen pro profesionální instalace samonosných posuvných bran s hmotností křídla až 650 kg. Díky kyvné konstrukci a výškové regulaci je montáž rychlá a nevyžaduje dokonale vyrovnaný základ — instalatér má možnost přesné korekce při nastavování brány. Montážní otvory v základně umožňují spolehlivé ukotvení k podkladu pomocí standardních šroubů.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Max. nosnost [kg] | 650 |
| Materiál koleček | Ocel |
| Počet koleček [szt.] | 5 |
| Velikost pojezdové lišty | 70x70x4 |
| Typ produktu | Jednotlivý vozík |
| Konstrukce vozíku | Výkyvná |
| Typ pojezdového systému | Pojezdový systém |
| Velikost pojezdové lišty | 70x70x4 |
| Typ pojezdového systému | Pojezdový systém |
| Typ produktu | Jednotlivý vozík |
| Materiál koleček | Ocel |
| Počet koleček [szt.] | 5 |
| Konstrukce vozíku | Výkyvná |
| Max. nosnost [kg] | 650 |
