Pojezdný vozík 68 pro posuvnou bránu - systém 68x68, ocelové kladky
produkt nedostupný
přidat do seznamu přání
Popis

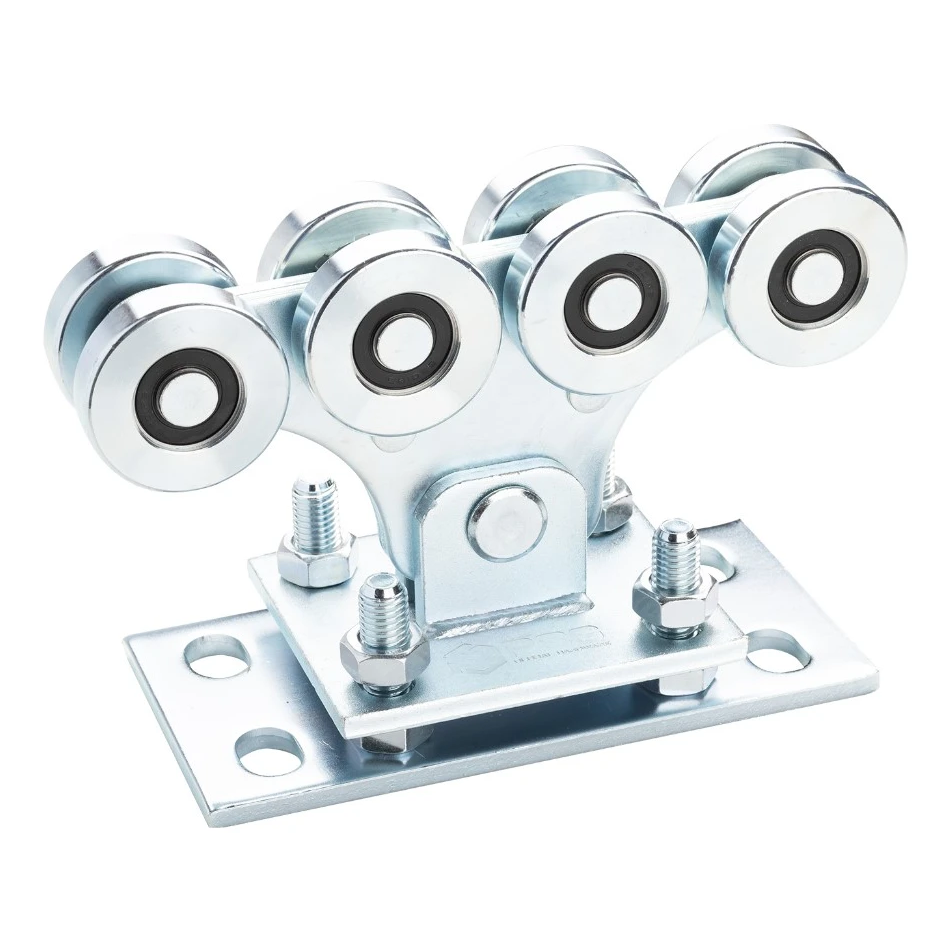

Pojezdový vozík 68 pro posuvnou bránu – 8 ocelových koleček, systém 68×68
Pojezdový vozík 68 je klíčovým prvkem systému posuvných bran 68×68, který zajišťuje plynulé, tiché a stabilní vedení křídla brány po pojezdové liště. Vybaven 8 ocelovými kolečky rozmístěnými na dvou úrovních zajišťuje rovnoměrné rozložení zatížení a eliminuje šikmé síly působící na ložiska — což se přímo projevuje delší životností a nižší hlučností při provozu.
Odolná konstrukce a protikorozní ochrana
Tělo vozíku je vyrobeno z vysoce kvalitní oceli chráněné před korozí metodou galvanického zinkování. Díky tomu si prvek zachovává plnou odolnost vůči proměnlivým povětrnostním podmínkám — dešti, vlhkosti, teplotním výkyvům — a zajišťuje dlouholetý bezporuchový provoz i při intenzivním používání brány.
V pojezdovém systému jsou použita kuličková ložiska 6201 RS s gumovým těsněním, která chrání vnitřek ložiska před nečistotami a zajišťují tichý, plynulý chod koleček. Dvouúrovňové pojezdové uspořádání eliminuje šikmé síly, což dále prodlužuje životnost ložisek a snižuje valivý odpor.
Snadné montážní seřízení
Konstrukce základny s uchycením na šrouby M14 umožňuje přesné seřízení výšky vozíku na základových kotvách — stačí podložit vhodné podložky. Díky tomu může instalatér rychle přizpůsobit nastavení brány podmínkám na stavbě, bez nutnosti použití dalších nástrojů nebo dílů. Vozík je kompatibilní s pojezdovou lištou určenou pro systém 68×68.

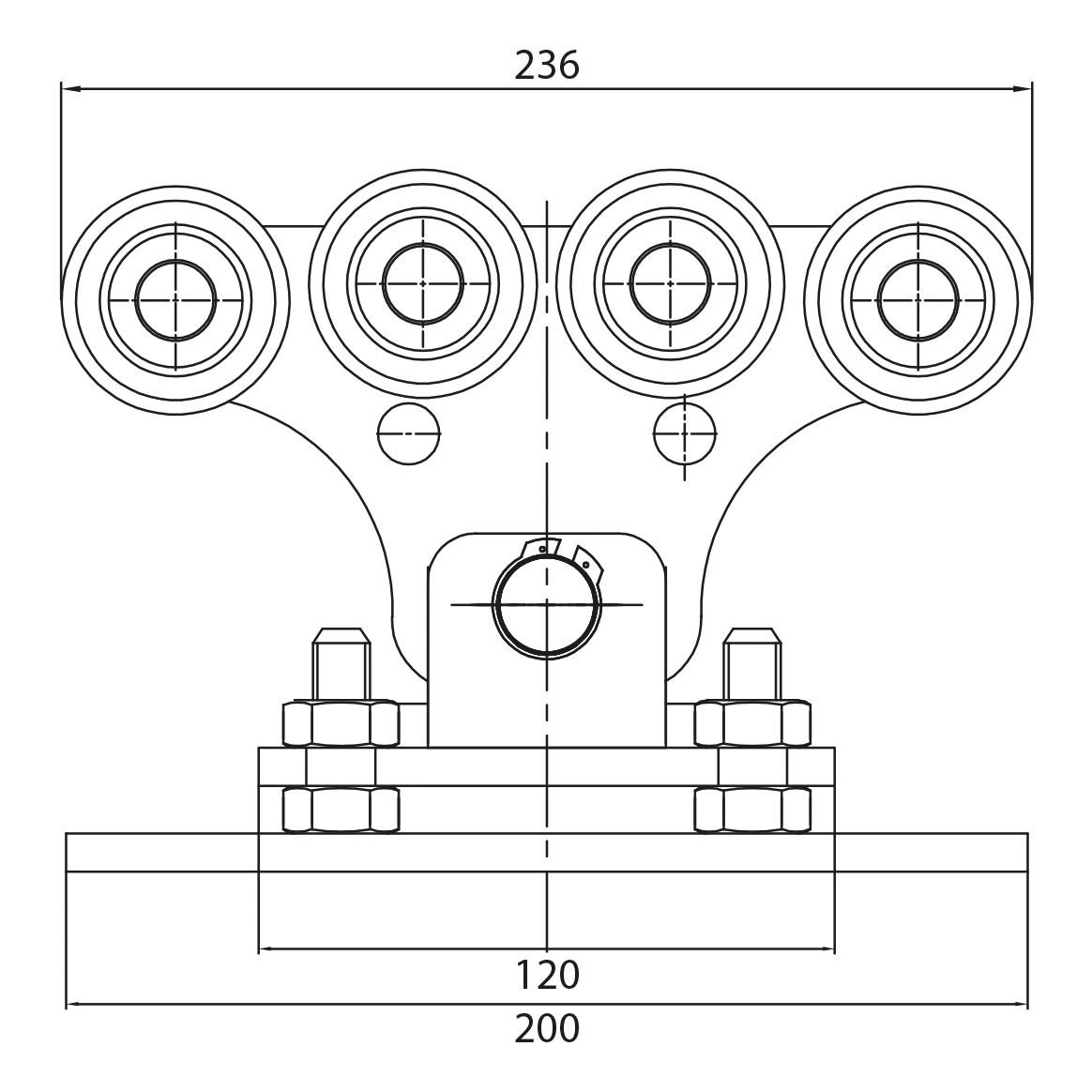

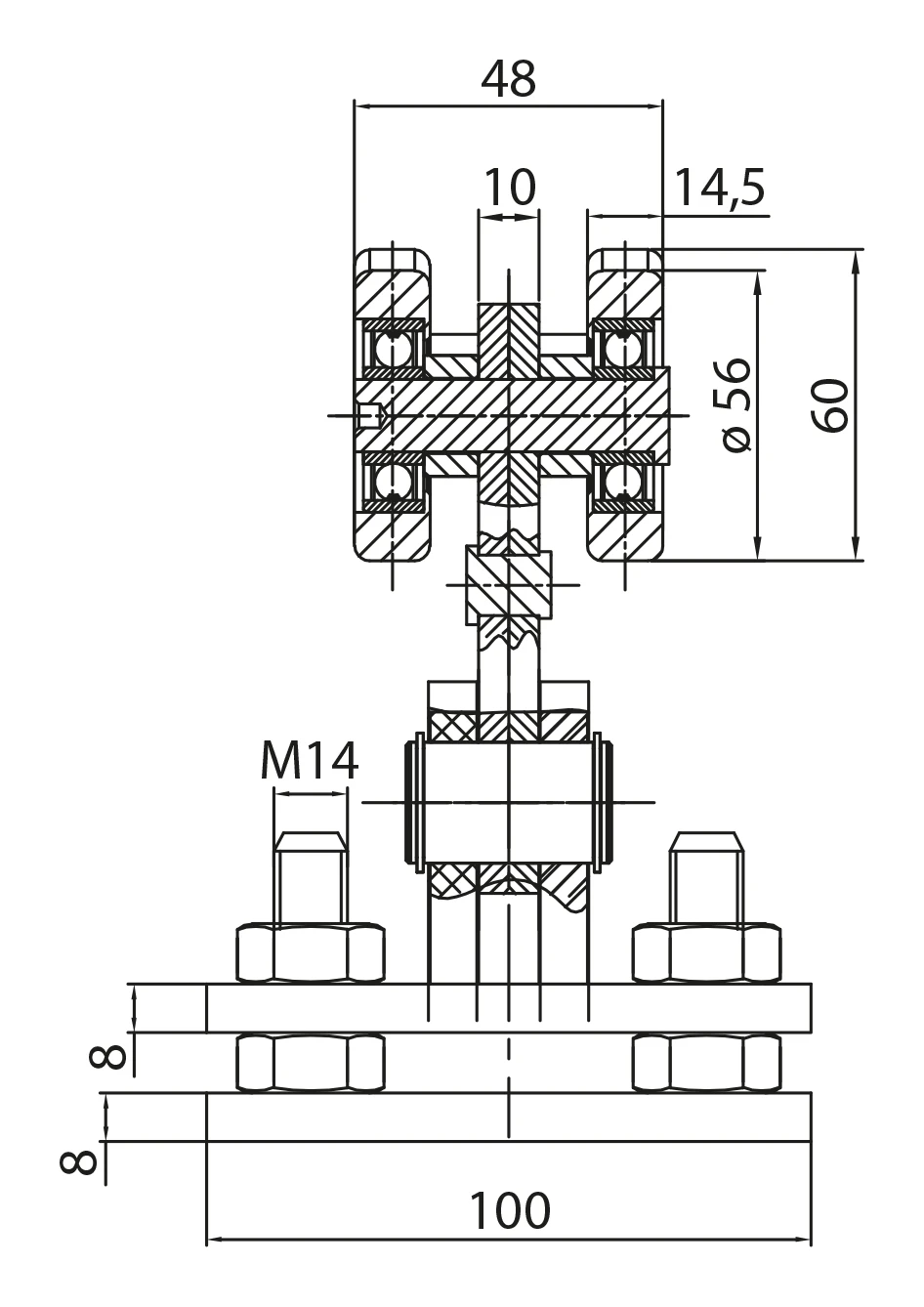

Rozměry a technická specifikace
- Systém: 68×68
- Pojezdový systém: 8 ocelových koleček na dvou úrovních
- Vnější průměr kolečka: 60 mm
- Pracovní průměr kolečka (v drážce): 56 mm
- Šířka kolečka: 14,5 mm
- Ložiska: kuličková 6201 RS
- Materiál: galvanicky zinkovaná ocel
- Celková délka (L): 236 mm
- Výška vozíku (H): 157 mm
- Šířka sestavy koleček: 48 mm
- Tloušťka nosného plechu: 10 mm
- Délka základny: 200 mm
- Délka horní montážní desky: 120 mm
- Šířka základny: 100 mm
- Tloušťka desek základny: 2 × 8 mm
- Závit upevňovacích šroubů: M14
- Hmotnost: 5,4 kg
Výhody pro instalatéra
- Dvouúrovňové uspořádání 8 koleček — stabilní vedení a rovnoměrné rozložení zatížení křídla brány
- Ložiska 6201 RS s těsněním — tichý chod a ochrana před nečistotami
- Eliminace šikmých sil — prodloužená životnost ložisek a nižší provozní hlučnost
- Galvanické zinkování — účinná protikorozní ochrana pro venkovní podmínky
- Seřízení na základových kotvách — rychlé a přesné nastavení brány při montáži
- Kompatibilita s lištou systému 68×68 — spolehlivé přizpůsobení k osvědčenému systému vedení
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Počet koleček [szt.] | 8 |
| Velikost pojezdové lišty | 68x68x3,5 |
| Typ produktu | Jednotlivý vozík |
| Konstrukce vozíku | Pevná |
| Materiál koleček | Ocel |
| Typ pojezdového systému | Pojezdový systém |
| Velikost pojezdové lišty | 68x68x3,5 |
| Typ pojezdového systému | Pojezdový systém |
| Typ produktu | Jednotlivý vozík |
| Materiál koleček | Ocel |
| Počet koleček [szt.] | 8 |
| Konstrukce vozíku | Pevná |
