Pojezdný bránový vozík 80 pro posuvnou bránu s 5 ocelovými kolečky nastavitelný
produkt nedostupný
přidat do seznamu přání
Popis

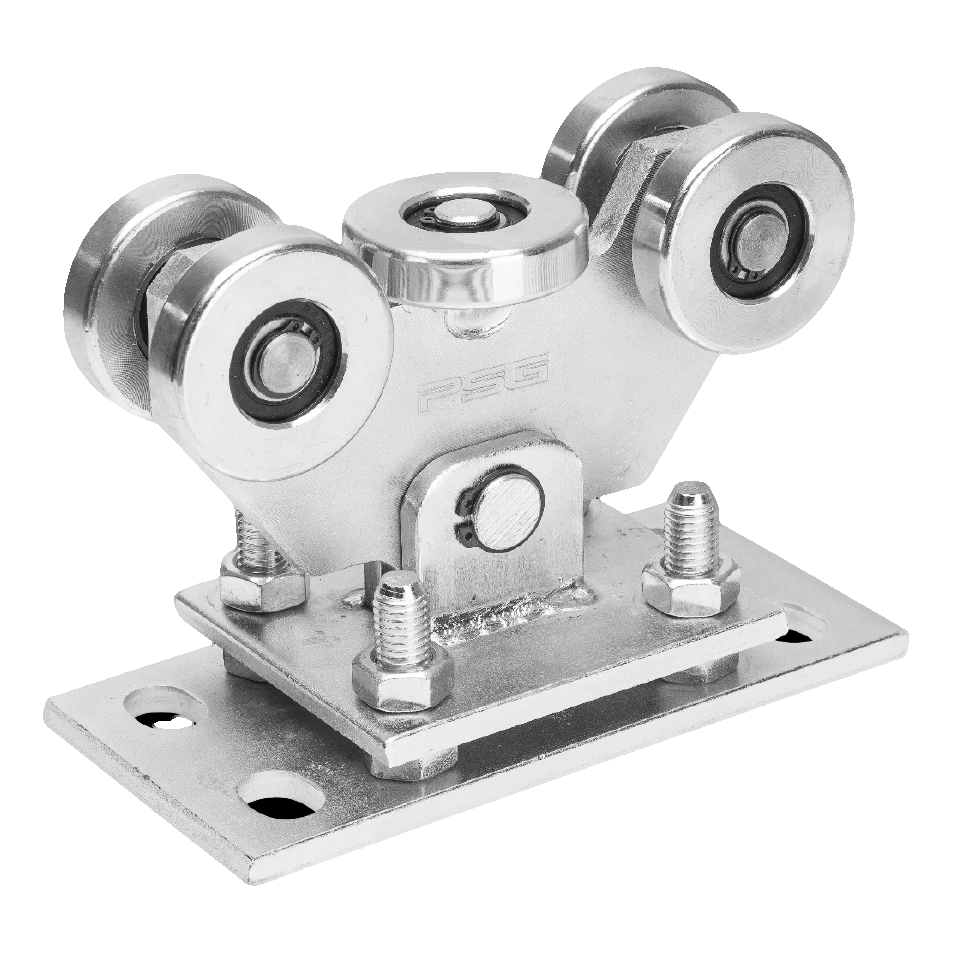

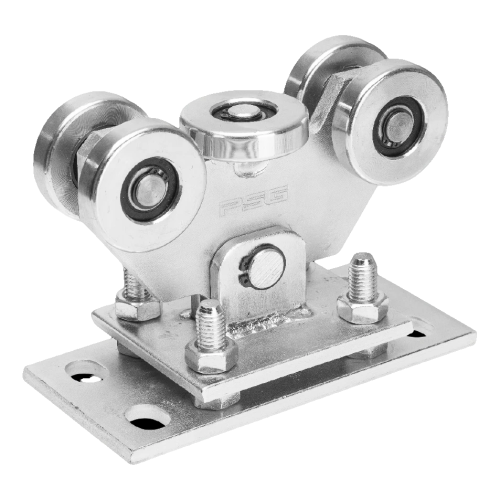

Pojezdový vozík 5-kladkový pro posuvnou bránu – ocelový, 550 kg
Pojezdový vozík s 5 kladkami pro samonosné posuvné brány — odolný pojezdový prvek navržený pro brány s vysokou hmotností. Díky kyvné konstrukci se vozík automaticky přizpůsobuje poloze kolejnice, čímž eliminuje napětí způsobená nerovnostmi podkladu a zajišťuje plynulý, bezporuchový chod brány po mnoho let provozu.
Konstrukce a princip funkce
Vozík je vybaven 5 ocelovými kladkami — čtyři nosné kladky uspořádané svisle a jedna vodorovná kladka plnící funkci vodící. Toto uspořádání zajišťuje stabilní podepření kolejnice brány jak zdola, tak z boku, což se projevuje tichým chodem a minimálním opotřebením pojezdových prvků. Těleso vozíku je spojeno s montážní deskou pomocí kyvného čepu, díky čemuž se celá soustava kladek může vychylovat a kompenzovat případné montážní odchylky. Výšková regulace se provádí šrouby zajištěnými maticemi — umožňuje přesné nastavení výšky kolejnice vůči sloupkům brány bez nutnosti použití distančních podložek.
Vozík je určen pro kolejnici profilu 80 × 80 × 5 mm a přenáší zatížení až 550 kg, což z něj činí vhodné řešení pro brány středních a velkých rozměrů — jak v obytných objektech, tak v průmyslových areálech.

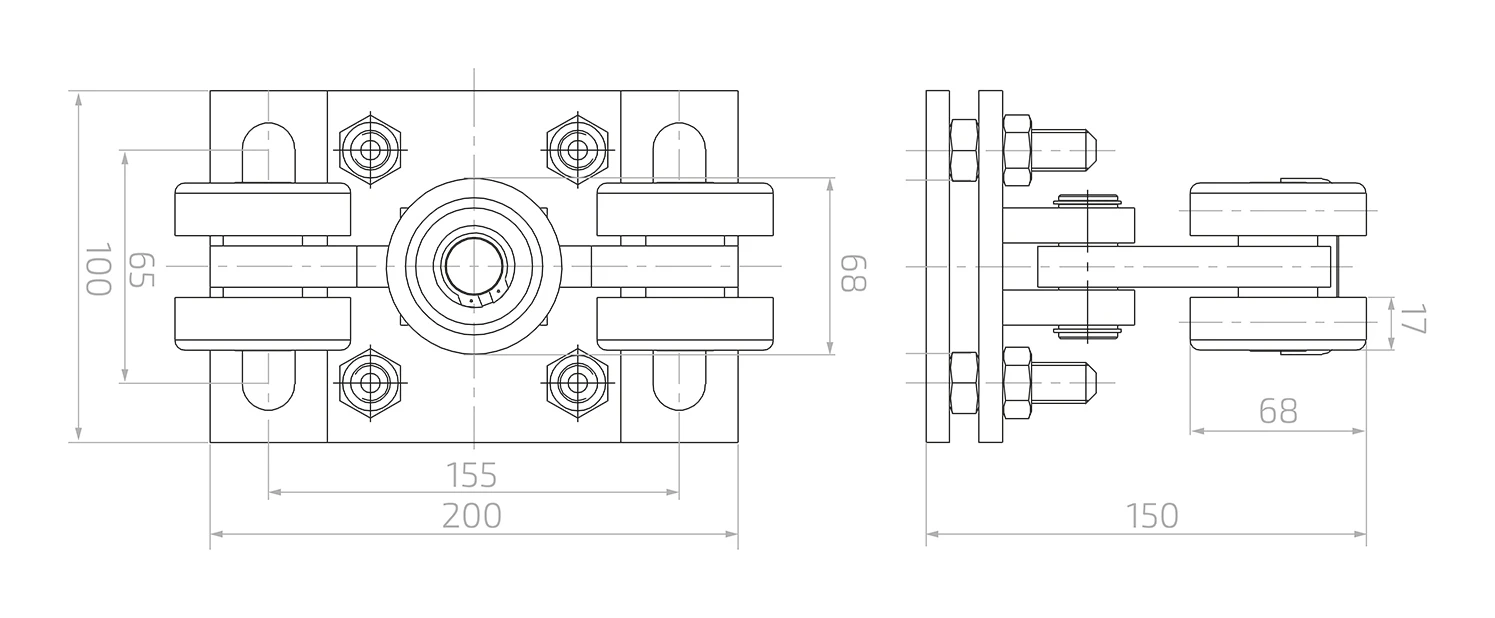

Rozměry a technické parametry
- Maximální zatížení: 550 kg
- Počet kladek: 5 (4 nosné svislé + 1 vodící vodorovná)
- Materiál kladek: ocel
- Povrchová úprava: pozinkování
- Kolejnice: profil 80 × 80 × 5 mm
- Rozměry montážní desky: 200 × 100 mm
- Rozteč montážních otvorů (podélně): 155 mm
- Rozteč montážních otvorů (příčně): 65 mm
- Průměr kladky: 68 mm
- Šířka kladky: 17 mm
- Šířka soustavy kladek: 68 mm
- Celková výška vozíku: 150 mm
- Hmotnost: 5,5 kg
- EAN: 5901289674652
Výhody pro montážníka
- Kyvná konstrukce kompenzuje nepřesnosti montáže a nerovnosti podkladu
- Výšková regulace šrouby — rychlé a přesné nastavení výšky kolejnice
- Podélné otvory v montážní desce umožňují korekci polohy vozíku po ukotvení
- Zinkový povlak zajišťuje odolnost proti korozi v exteriérových podmínkách
- Ložiskované ocelové kladky zaručují dlouhou životnost a tichý chod
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Konstrukce vozíku | Výkyvná |
| Max. nosnost [kg] | 550 |
| Materiál koleček | Ocel |
| Počet koleček [szt.] | 5 |
| Velikost pojezdové lišty | 80x80x5 |
| Typ produktu | Jednotlivý vozík |
| Typ pojezdového systému | Pojezdový systém |
| Velikost pojezdové lišty | 80x80x5 |
| Typ pojezdového systému | Pojezdový systém |
| Typ produktu | Jednotlivý vozík |
| Materiál koleček | Ocel |
| Počet koleček [szt.] | 5 |
| Konstrukce vozíku | Výkyvná |
| Max. nosnost [kg] | 550 |
