PSG stavitelný závěs pro brány M14 se štítkem 115×40 mm a podložkou 75×55 mm
produkt nedostupný
přidat do seznamu přání
Popis

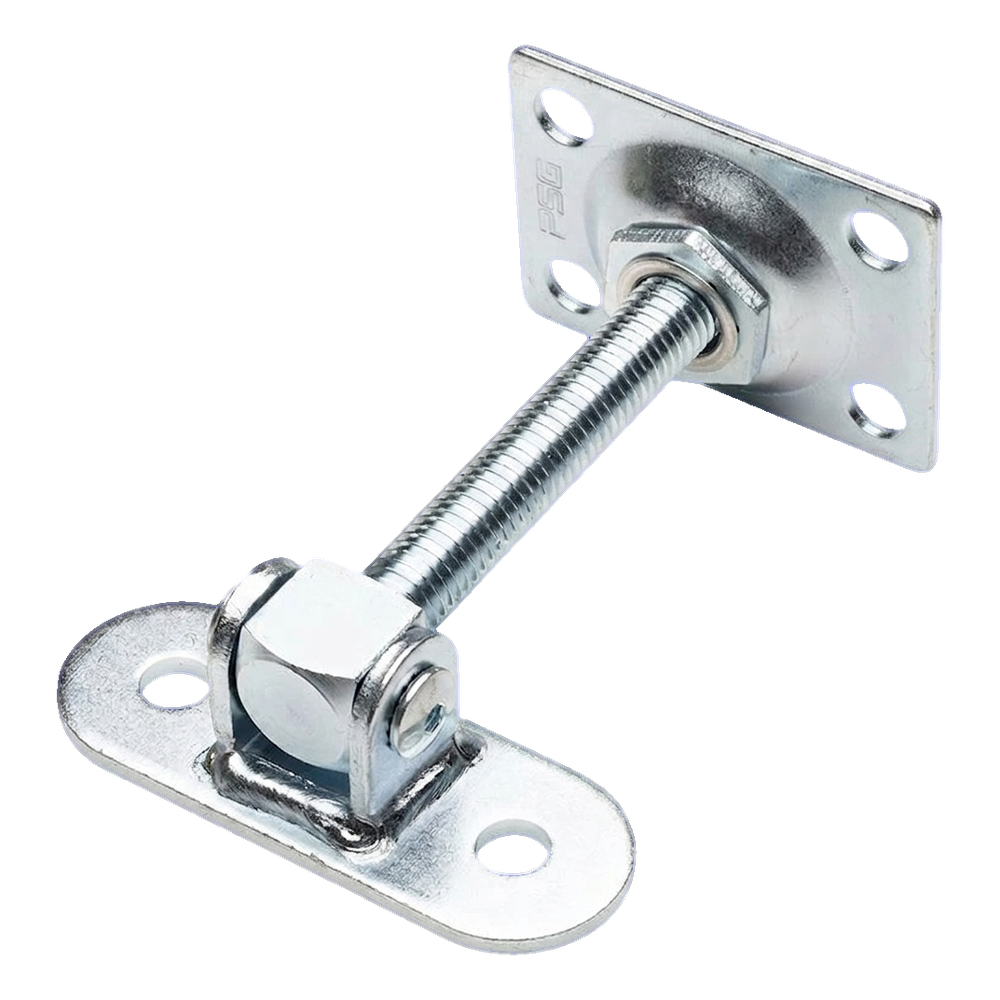

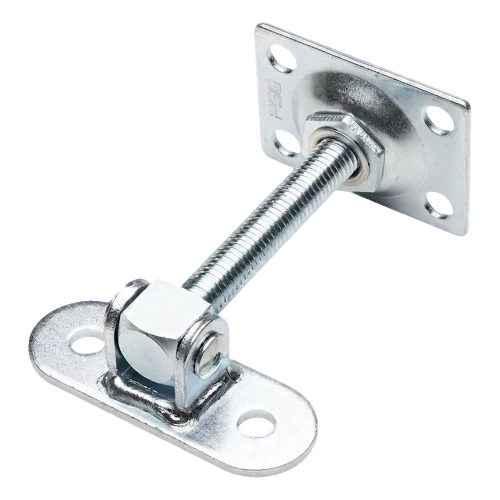

PSG stavitelný závěs pro brány M14 se štítkem 115×40 mm a podložkou 75×55 mm
Stavitelný závěs pro brány PSG se šroubem M14 určený pro montáž křídlových bran. Díky stavěcí matici umožňuje rychlou korekci nastavení křídla bez nutnosti demontáže – jak bezprostředně po instalaci, tak i během provozu. To je obzvláště důležité při sezónních teplotních změnách, kdy se kov smršťuje nebo roztahuje, což způsobuje prověšení nebo zasekávání konstrukce.
Ocelová konstrukce s galvanickou povrchovou úpravou zajišťuje vysokou odolnost proti korozi a trvanlivost v venkovních podmínkách. Maximální zatížení křídla brány činí 80 kg, což znamená, že závěs se osvědčí u typických křídlových bran používaných u pozemkových a průmyslových oplocení.

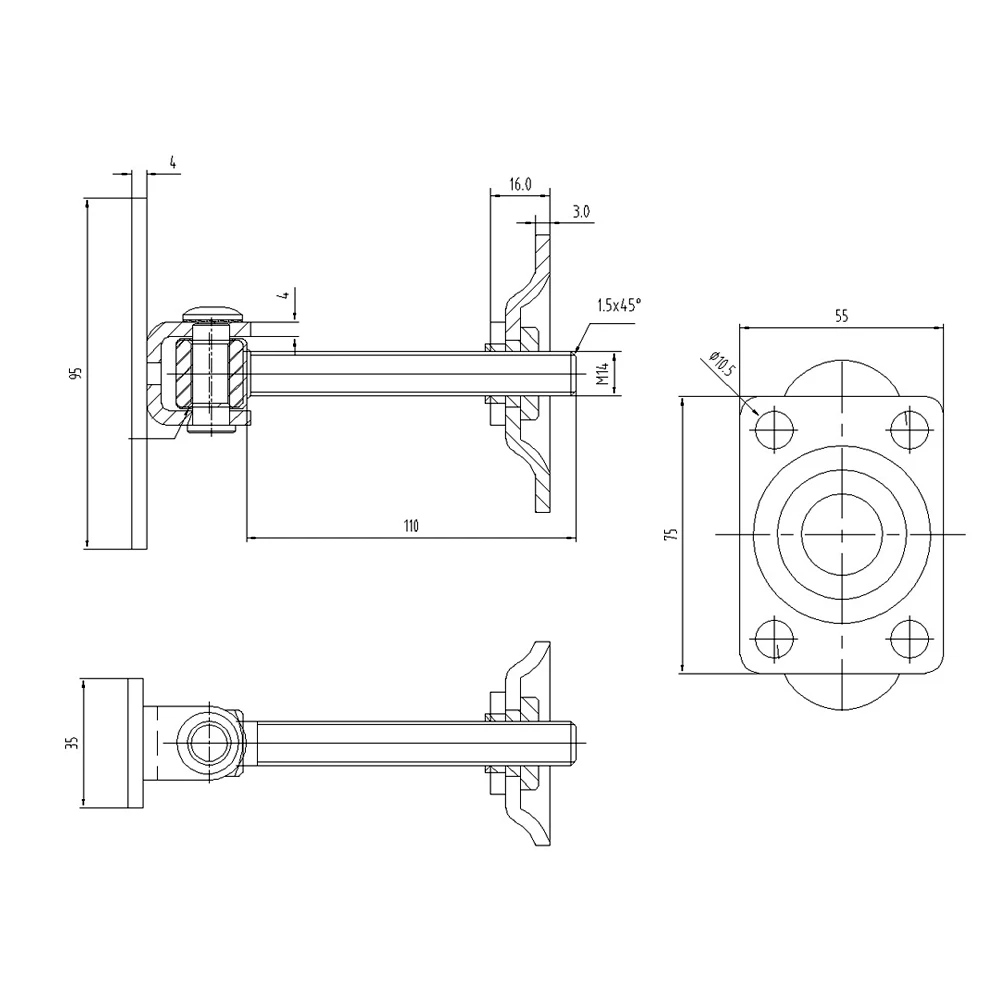

Technické parametry
- Závit: M14
- Délka šroubu (pracovní část): 110 mm
- Celková délka: 180 mm
- Rozměr štítku (deska pro uchycení ke sloupku): 115 × 40 mm
- Rozměr podložky (montážní deska): 75 × 55 × 3 mm
- Rozteč montážních otvorů podložky: 75 × 55 mm
- Průměr montážních otvorů: Ø10,5 mm (4 ks)
- Výška úchytu U (čep): 95 mm
- Šířka úchytu U: 35 mm
- Tloušťka materiálu úchytu U: 4 mm
- Tloušťka stavěcí matice: 16 mm
- Zkosení na konci čepu: 1,5 × 45°
- Maximální hmotnost křídla brány: 80 kg
- Materiál: ocel s galvanickou povrchovou úpravou
- Hmotnost: 0,42 kg
- EAN: 5903313203005
Konstrukce a princip funkce
Závěs se skládá ze tří hlavních prvků: úchyt U (připevněný ke štítku na křídle brány), závitový čep M14 se stavěcí maticí a podložka (montážní deska připevněná ke sloupku). Úchyt U umožňuje otáčení čepu a matice na čepu umožňuje přesné nastavení výšky křídla. Čtyři montážní otvory o průměru Ø10,5 mm v podložce zajišťují spolehlivé a stabilní připevnění ke sloupku oplocení.
Nastavení je možné kdykoli – stačí povolit nebo dotáhnout matici, aby se opravila pozice křídla. Díky tomu může instalatér přesně vyrovnat bránu i po delším používání, což eliminuje potřebu nákladných servisních zásahů.
Výrobce: PSG
Technické údaje
| Typ závitu | M14 |
| Sposób montażu | Se štítkem |
| Materiál | Ocel |
