PSG pantový závěs nastavitelný M16 s destičkou 75×75×4 mm ocelový
produkt nedostupný
přidat do seznamu přání
Popis

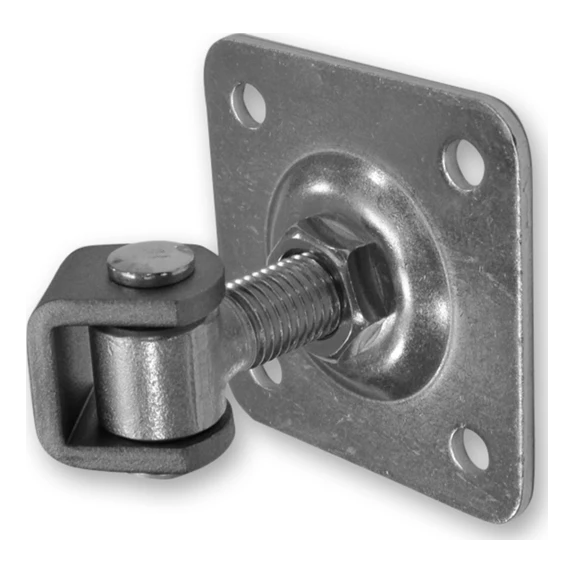

PSG pantový závěs nastavitelný M16 s destičkou 75×75×4 mm ocelový
Ocelový nastavitelný závěs se závitem M16 určený pro montáž branek a křídlových bran. Konstrukce s regulační maticí umožňuje přesnou korekci nastavení křídla bez demontáže — jak přímo po instalaci, tak během provozu, např. při prověšení konstrukce nebo tepelných deformacích v extrémních povětrnostních podmínkách.
Montážní deska o rozměrech 75×75 mm se čtyřmi upevňovacími otvory zajišťuje stabilní a rovnoměrný přenos zatížení na sloupek. Rozsah regulace 52–72 mm umožňuje flexibilní přizpůsobení vysunutí závěsu různým tloušťkám profilů a sloupků, což výrazně usnadňuje práci montážním týmům na stavbě.

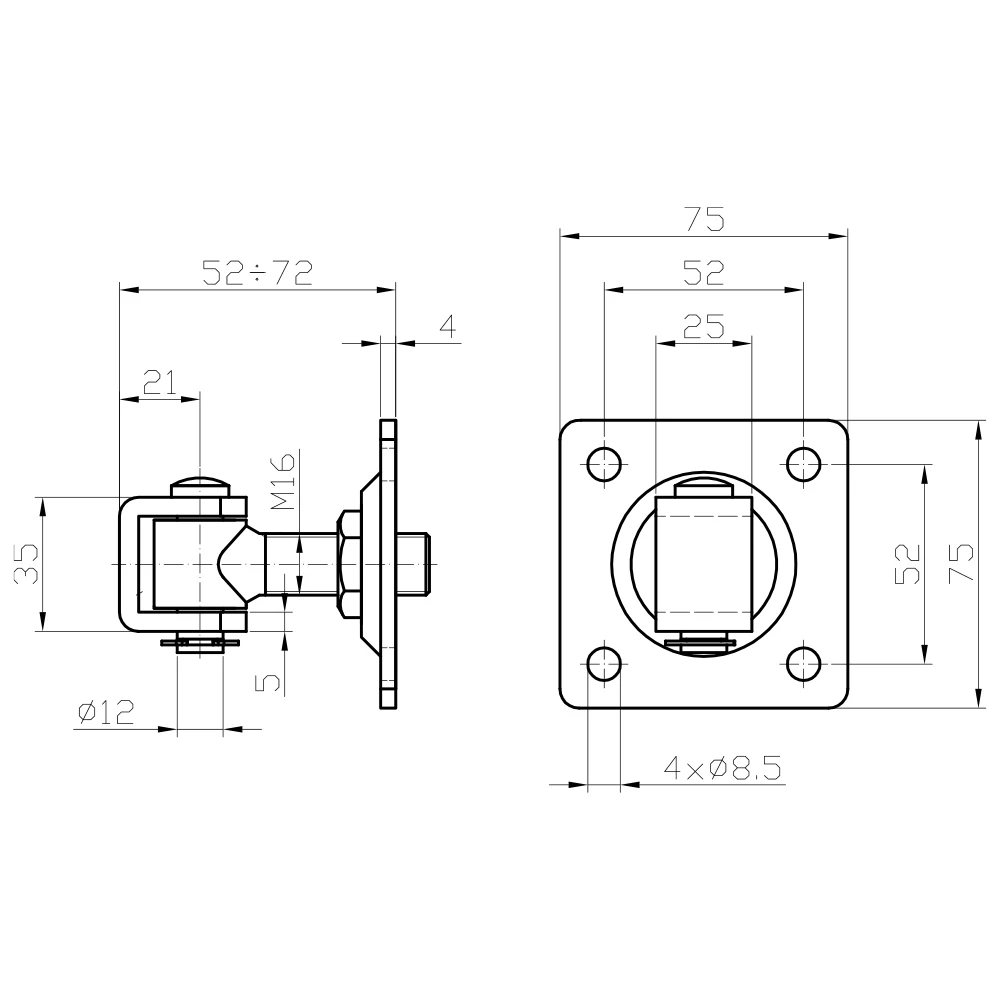

Rozměry a technické parametry
- Výrobce: PSG
- Materiál: ocel
- Závit šroubu: M16
- Montážní deska (destička): 75 × 75 mm
- Tloušťka montážní desky: 4 mm
- Rozteč montážních otvorů: 52 × 52 mm
- Průměr montážních otvorů: 4× ⌀8,5 mm
- Rozsah regulace vysunutí: 52–72 mm
- Výška držáku (vnější): 35 mm
- Vnitřní šířka držáku: 25 mm
- Hloubka držáku: 21 mm
- Tloušťka plechu držáku: 5 mm
- Průměr čepu: ⌀12 mm
- Hmotnost: 0,4 kg
- Určení: branky a křídlové brány – venkovní použití
Výhody pro instalatéra
- Regulace po montáži — regulační matice umožňuje korigovat nastavení křídla bez demontáže závěsu
- Široký rozsah regulace (52–72 mm) — flexibilní přizpůsobení různým tloušťkám sloupků a profilů
- Vysoká mechanická pevnost — ocelová konstrukce odolná proti velkým zatížením a opotřebení
- Určený pro venkovní provoz — odolný proti atmosférickým podmínkám a teplotním změnám
- Jednoduchá montáž — čtyři otvory v destičce zajišťují spolehlivé upevnění ke sloupku šrouby nebo vruty
Technické údaje
| Typ závitu | M16 |
| Způsob montáže | Se štítkem |
| Materiál | Ocel |
| Typ závitu | M16 |
| Materiál | Ocel |
| Způsob montáže | Se štítkem |
