Ocelový spojovač L120 pro závěs brány M18 – otevření 180°
produkt nedostupný
přidat do seznamu přání
0
Popis
Ocelový spojovací prvek L120 pro brankový závěs M18 – otevření 180°

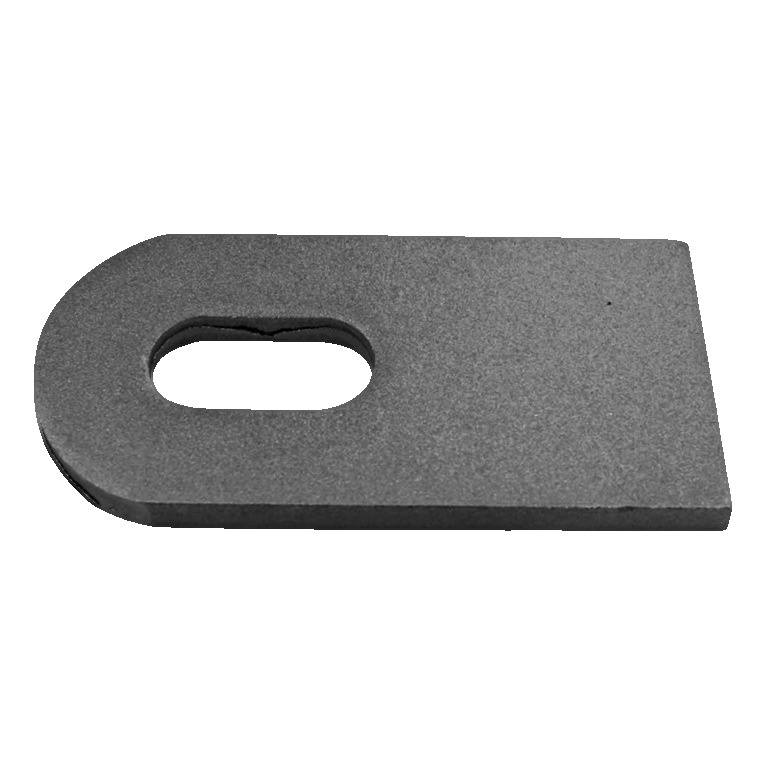

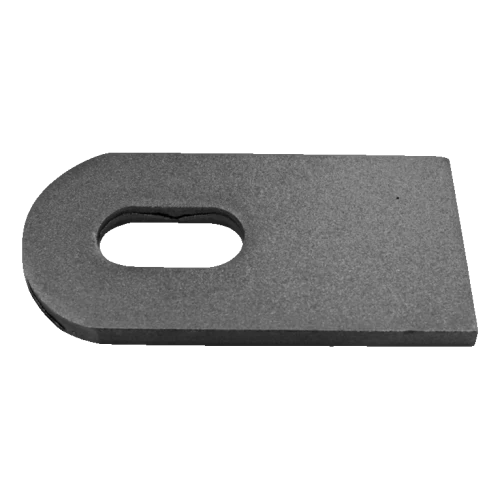

Ocelový spojovací prvek L120 určený pro brankové závěsy se závitem M18. Díky masivní konstrukci z plechu o tloušťce 8 mm zajišťuje trvalé a stabilní spojení závěsu s branou nebo brankou, umožňující úplné otevření křídla pod úhlem 180°. Podlouhlý otvor ve spojovacím prvku poskytuje rozsah nastavení 70–90 mm, což umožňuje přesně nastavit polohu křídla vzhledem ke sloupku – bez nutnosti nového vrtání otvorů.
Prvek je nezbytnou součástí při montáži křídlových bran a branek na šroubových závěsech M18. Jeho jednoduchá forma a solidní konstrukce zaručují rychlou montáž a dlouholetý bezporuchový provoz.

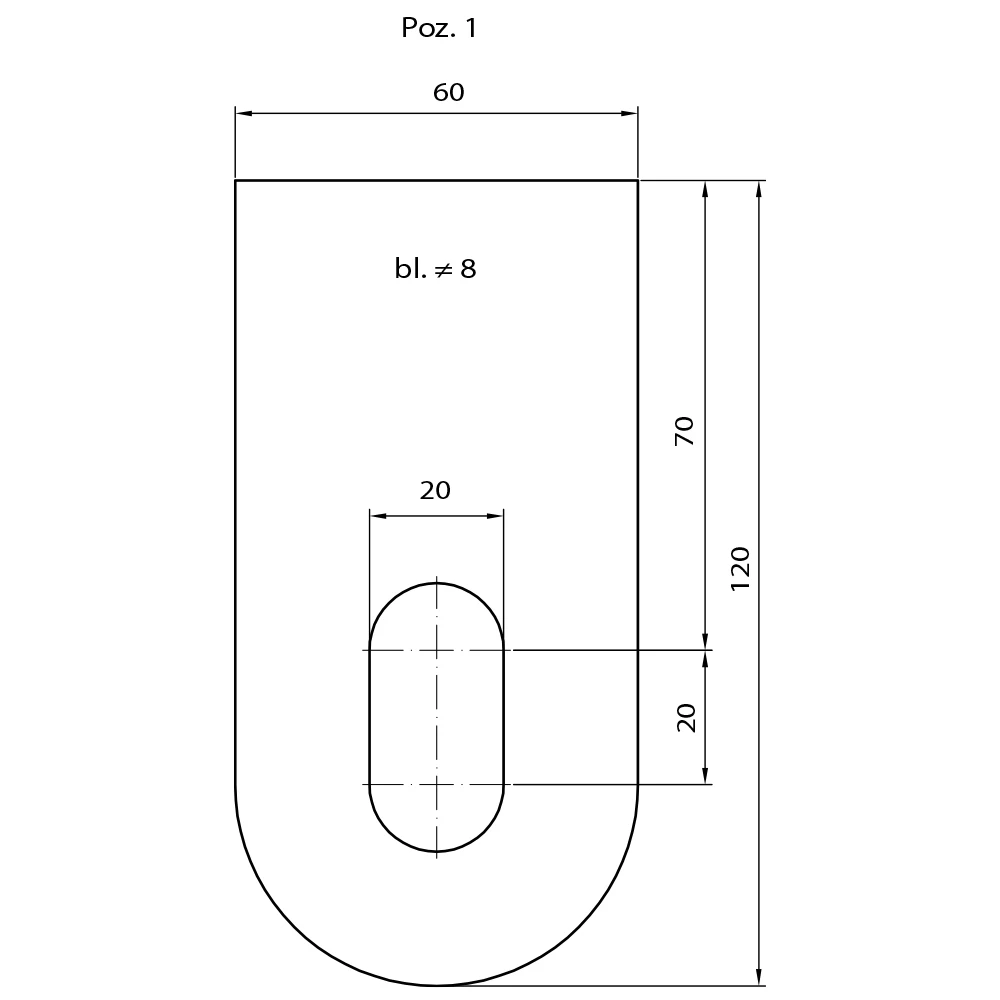

Rozměry spojovacího prvku
- Délka (L): 120 mm
- Výška: 60 mm
- Tloušťka plechu: 8 mm
- Podlouhlý otvor (šířka): 20 mm
- Rozsah nastavení v otvoru: 70–90 mm
- Závit závěsu: M18
Způsob použití a montáž

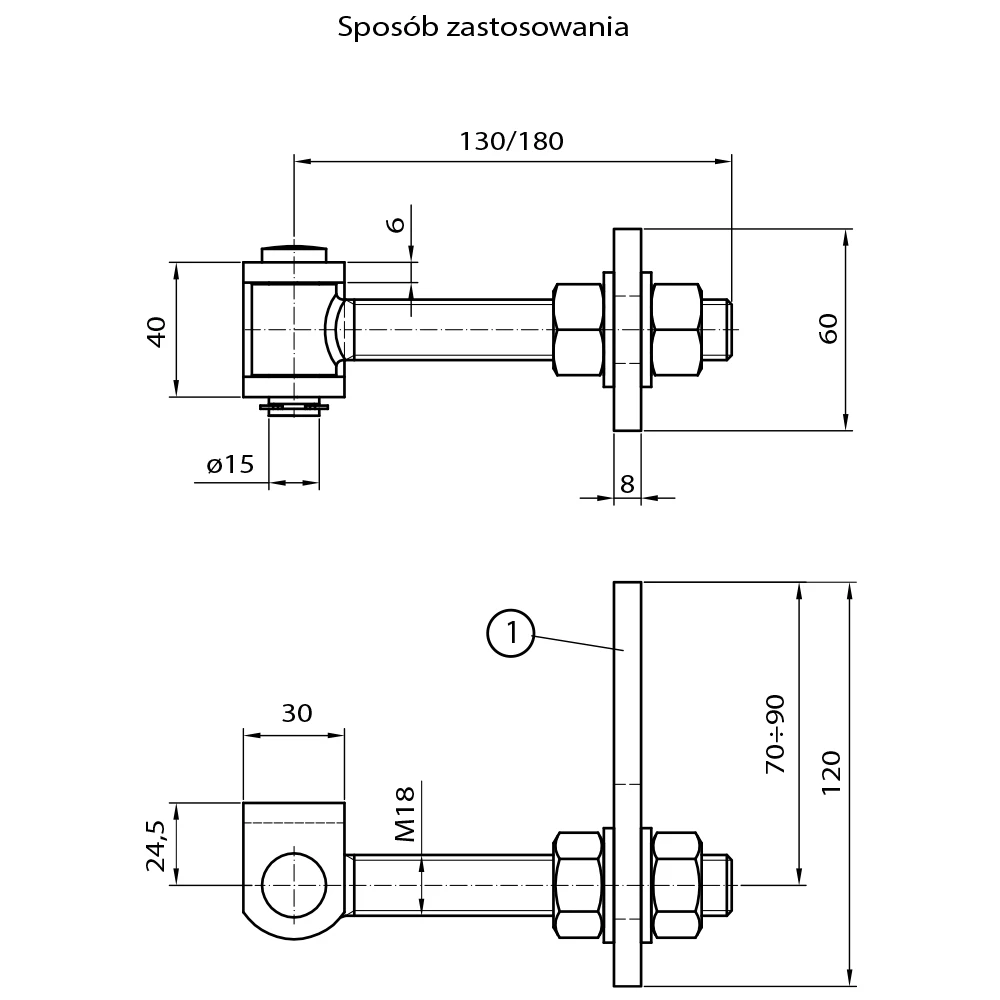

Spojovací prvek se montuje na křídlo brány nebo branky a čep závěsu M18 prochází podlouhlým otvorem a je uchycen maticemi na obou stranách. Schéma použití ukazuje dvě varianty délky čepu (130 mm nebo 180 mm), což umožňuje vybrat vhodný závěs podle tloušťky sloupku nebo rámu. Pouzdro závěsu (výška 40 mm, čep Ø15 mm) je přivařeno ke sloupku a spojovací prvek s podlouhlým otvorem umožňuje plynulé nastavení polohy křídla.
Technické údaje
- Materiál: ocel
- Tloušťka plechu: 8 mm
- Délka spojovacího prvku: 120 mm
- Výška spojovacího prvku: 60 mm
- Závit závěsu: M18
- Rozměr podlouhlého otvoru: 20 × 40 mm (šířka × délka)
- Rozsah nastavení: 70–90 mm
- Úhel otevření křídla: 180°
- Hmotnost: 0,38 kg
- EAN: 99917867
Spojovací prvek je kompatibilní se šroubovými závěsy M18 o délce čepu 130 mm nebo 180 mm. Ideální prvek pro profesionální montáž křídlových bran a branek v oplocovacích systémech.
Technické údaje
| Sposób montażu | K zazdění |
| Typ závitu | M18 |
| Průměr | 12 |
| Materiál | Ocel |
