Nastavitelný vratový pant M20 ocelový se základnou 120×75 mm
produkt nedostupný
přidat do seznamu přání
0
Popis

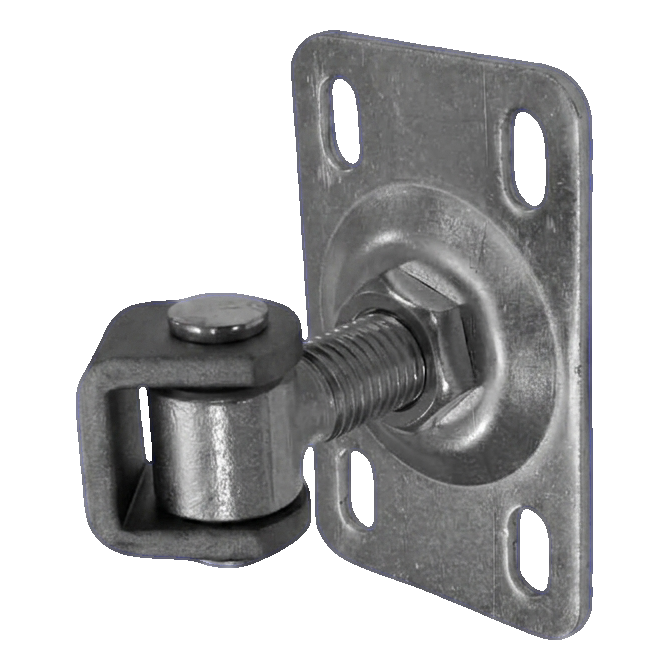

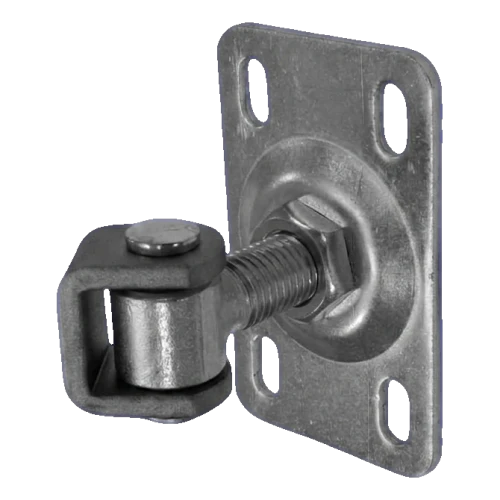

Nastavitelný vratový pant M20 ocelový se základnou 120×75 mm
Ocelový nastavitelný pant M20 určený pro montáž křídlových bran a branek. Solidní konstrukce se základnou 120×75 mm se čtyřmi oválnými otvory zajišťuje spolehlivé a trvalé zavěšení křídla brány. Díky nastavení výšky v rozsahu 60–85 mm můžete přesně nastavit polohu brány již po dokončení montáže — bez nutnosti demontáže celého pantu.
Pant je určený pro venkovní použití. Oválné otvory v základně umožňují korekci polohy v montážní rovině, což značně usnadňuje seřizování křídla a kompenzaci drobných nepřesností konstrukce sloupku.
Rozměry a technické parametry
- Závit třmene: M20
- Průměr čepu: Ø15 mm
- Rozměry základny: 120 × 75 mm
- Tloušťka základny: 4 mm
- Tloušťka plechu držáku: 6 mm
- Vnější šířka držáku: 40 mm
- Hloubka držáku: 30 mm
- Rozsah nastavení výšky: 60–85 mm
- Rozteč montážních otvorů: 83 × 48 mm (mezi osami)
- Rozměr oválného otvoru: 19,5 × 10,5 mm
- Materiál: ocel
- Hmotnost: 0,68 kg
- Použití: křídlové brány, branky — venkovní montáž

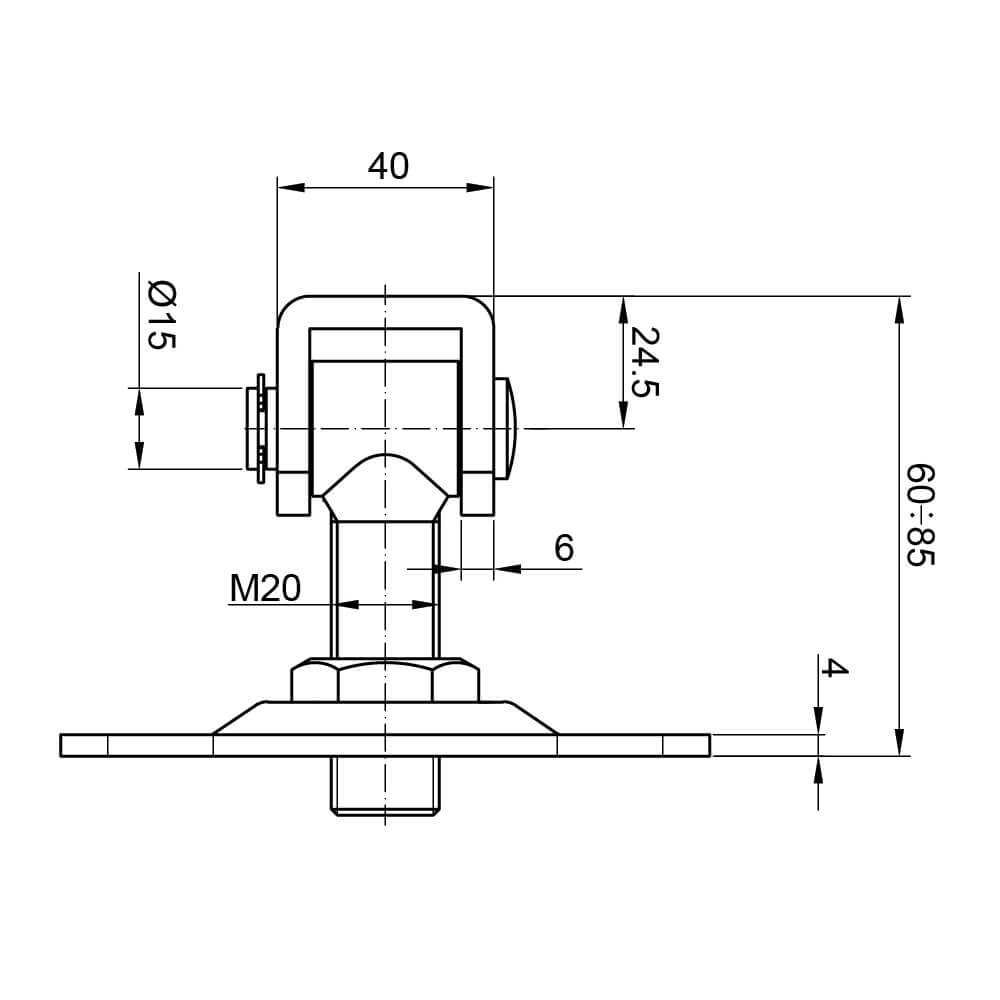

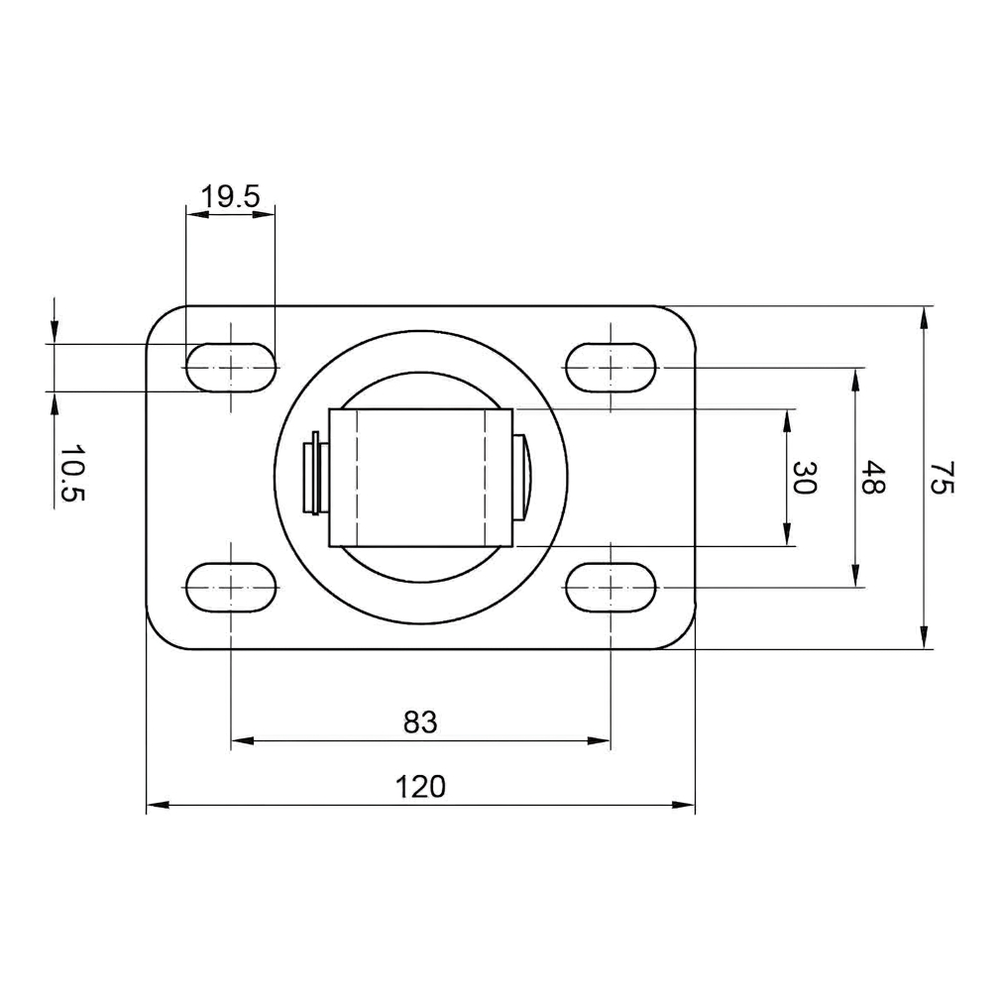

Výkres s rozměry
Technické údaje
| Typ závitu | M20 |
| Materiál | Ocel |
