Montážní deska pro střešní krytinu 375x375mm CWL
produkt nedostupný
přidat do seznamu přání
Popis

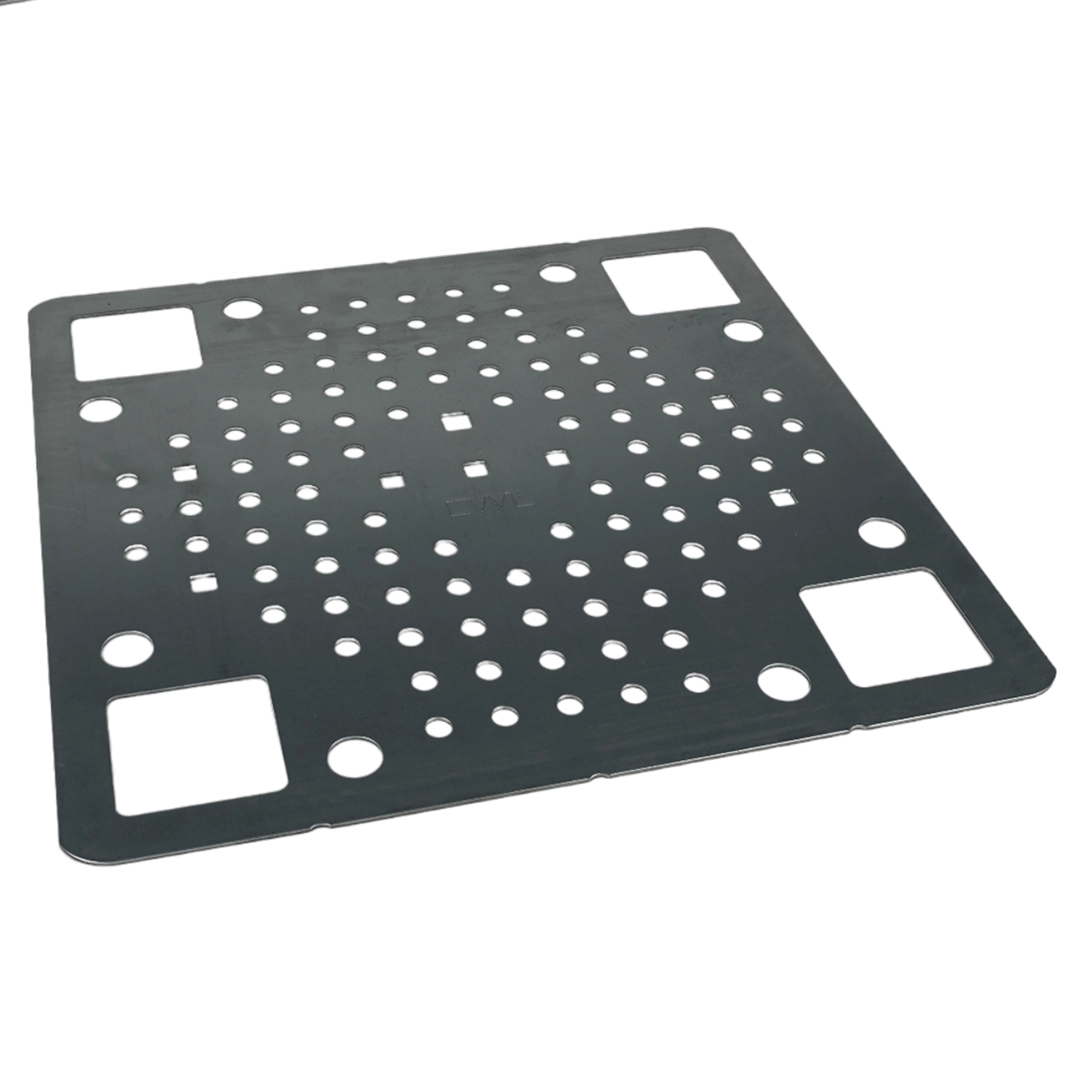

Montážní deska pro střešní krytinu 375x375mm CWL

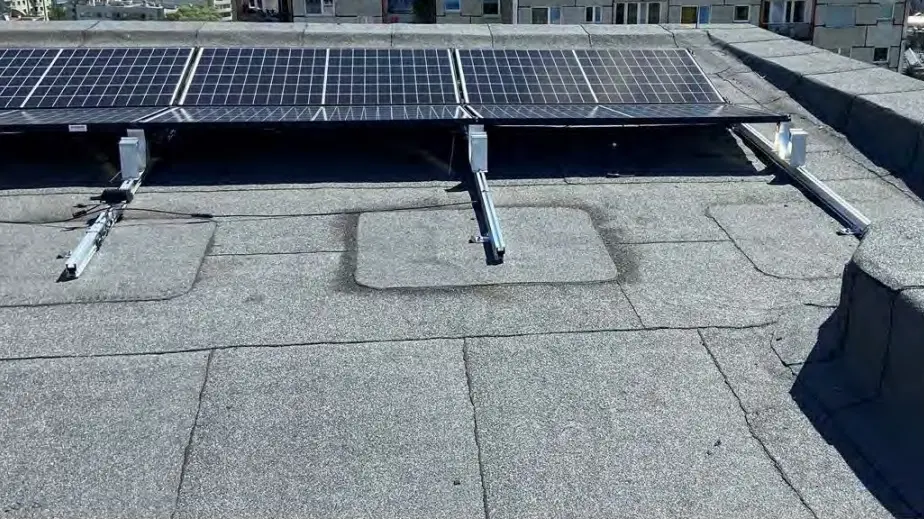

Montážní deska pro střešní krytinu 375x375mm CWL - Nerezová ocel H17 1.4016 pro fotovoltaické systémy.
Montážní deska pro střešní krytinu 375x375mm CWL je bezpečné a univerzální řešení pro trvalé upevnění prvků na asfaltových a plastových střechách. Montážní desku lze instalovat nad nebo pod stávající střešní membránu pro estetický vzhled. S rozměry 400 x 400 mm pro svařování poskytuje tato montážní deska bezpečné a trvalé upevnění bez nutnosti mechanického kotvení.
Membrána by měla být v souladu s normou EN 13707:2004+A2:2009 a splňovat následující požadavky:
Pevnost v tahu v podélném a příčném směru min. 300 N/50 mm EN 12311-1
Odolnost proti protržení min. 150 N EN 12310-1
Pevnost ve smyku na podélných a příčných spojích min. 500 N/50 mm EN 12317-1
Odolnost proti odtržení

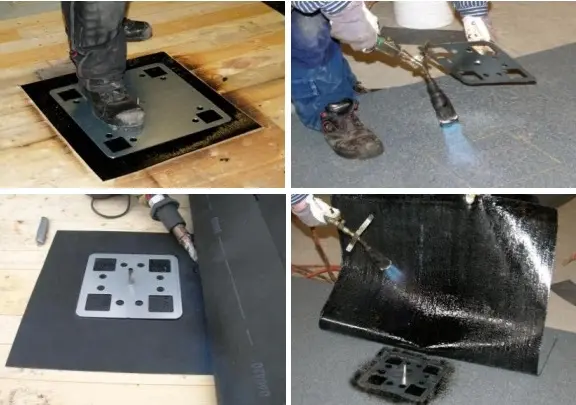

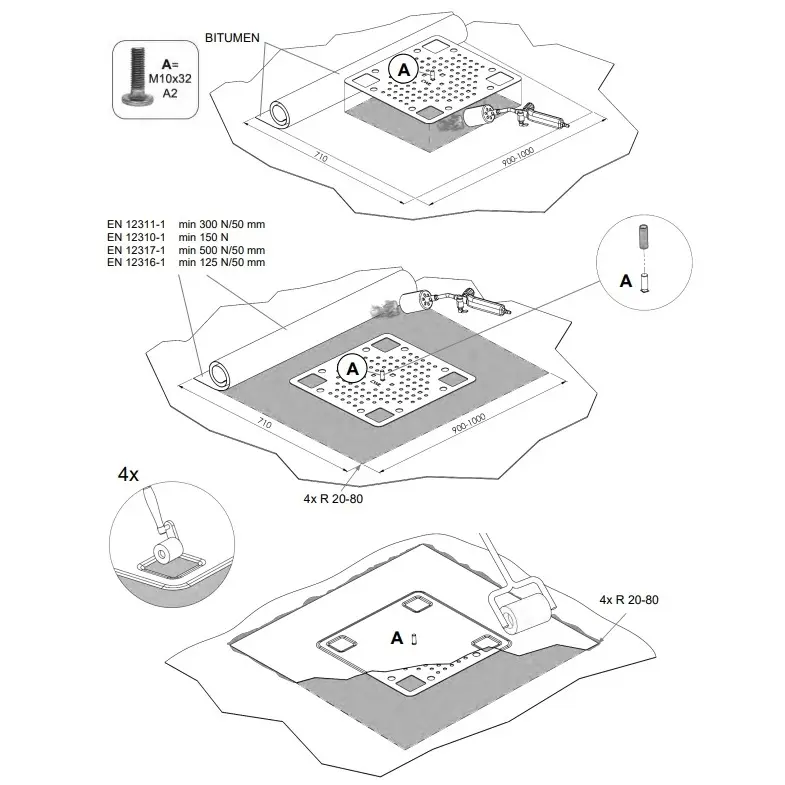

Montážní deska pod asfaltovým pásem
1. Vyřízněte kus asfaltového pásu o rozměrech 500 x 500 mm. (V případě rekonstrukce střechy lze montážní desku přivařit mezi stávající a nový asfaltový pás. Není pak nutné používat další kus asfaltového pásu o rozměrech 500 x 500 mm).
2. Umístěte šroub pod desku do určeného otvoru a přivařte montážní desku na střed vyříznutého kusu asfaltového pásu.
3. Nasaďte ochrannou objímku na šroub.
4. Vytvořte otvor pro šroub ve vrchním asfaltovém pásu.
5. Přivařte pás na celou plochu montážní desky.
6. Zkontrolujte, zda jsou svary v místech upevnění kompletní.
7. Sejměte ochrannou objímku šroubu.
Montážní deska na asfaltový pás
1. Umístěte šroub pod desku do určeného otvoru a přivařte montážní desku na vybrané místo.
2. Vyřízněte kus pásu o rozměrech 800 x 1200 mm, 880 x 1100 mm nebo 1000 x 1000 mm.
3. Nasaďte ochrannou objímku na šroub.
4. Vytvořte otvor pro šroub ve vyříznutém kusu asfaltového pásu.
5. Přivařte membránu na celou plochu montážní desky.
6. Zkontrolujte, zda jsou svary v místech upevnění kompletní.
7. Sejměte ochrannou objímku šroubu.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Typ | CWL podpěra |
| Nastavení | Ne |
| Třída oceli | H17 |
Bezpečnost
