Kozza KE 120 – U profil pro celosklené zábradlí 5000 mm, boční kotvení
produkt nedostupný
přidat do seznamu přání
Popis

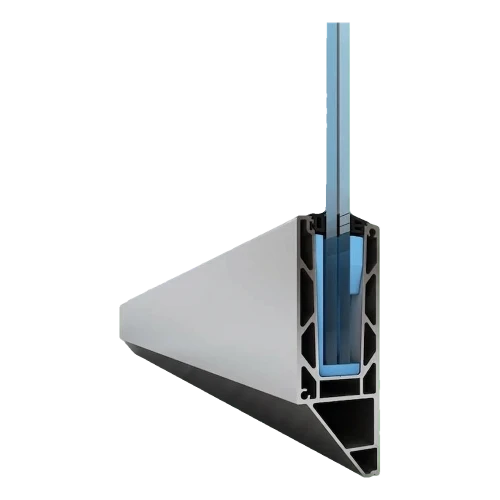

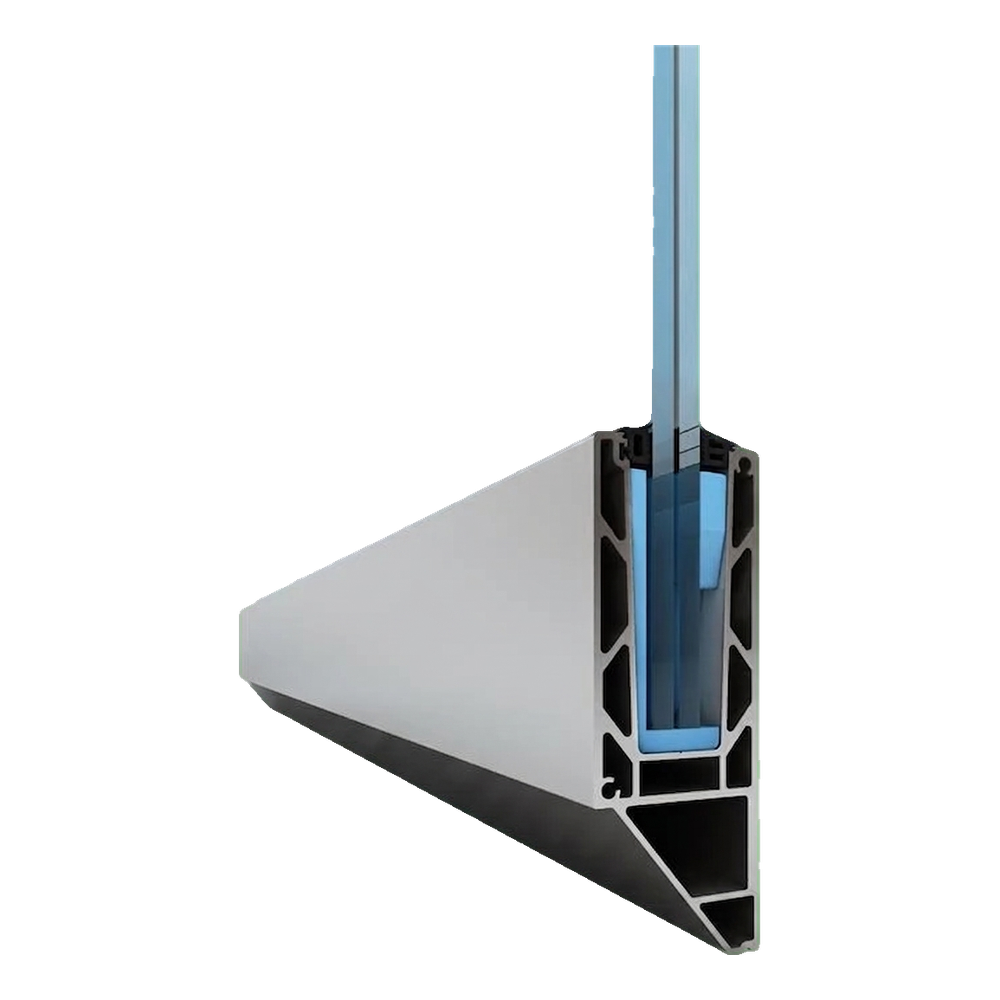

Kozza KE 120 – profil U pro celoskleněná zábradlí 5000 mm, boční upevnění

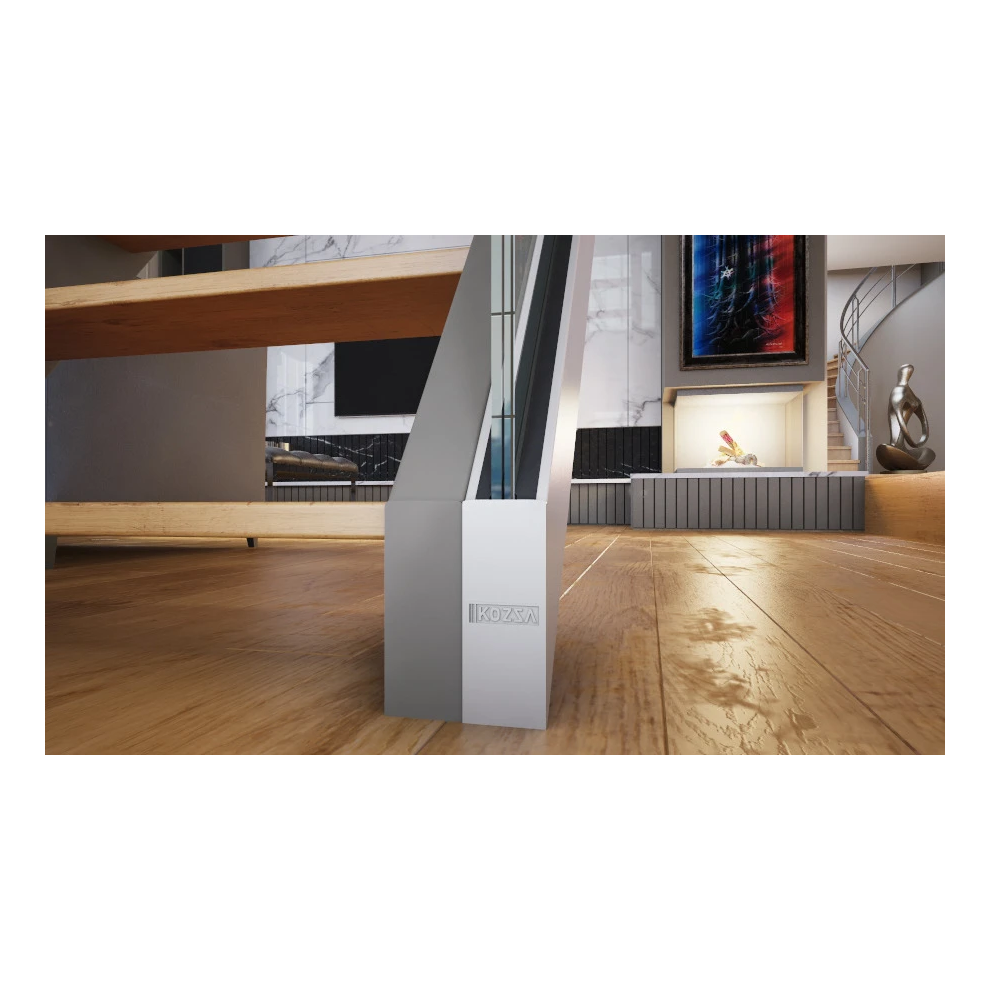

Komorový profil U pro celoskleněná zábradlí Kozza KE 120 je profesionální řešení pro boční montáž skleněných tabulí, navržené ve spolupráci s architekty. Díky plochému systému s matnou anodou zajišťuje profil minimalistický, elegantní vzhled, ideální jak pro obytné prostory (schodiště, galerie, terasy), tak pro komerční objekty – hotely, administrativní budovy či obchodní centra.
Profil KE 120 o délce 5000 mm podporuje široký rozsah tloušťek skla – od 12 mm do 21,52 mm – což umožňuje použít jak jednotlivé tvrzené tabule, tak vícevrstvé laminované sklo (VSG/ESG). Maximální výška skleněné tabule je 120 cm, díky čemuž se systém osvědčí ve většině běžných aplikací zábradlí.
Klíčové vlastnosti profilu
- Řada: KE 120
- Typ profilu: komorový U pro celoskleněná zábradlí
- Upevnění: boční (ke zdi nebo nosné konstrukci)
- Systém: plochý
- Povrchová úprava: matná anoda
- Materiál: hliníková slitina EN AW 6063
- Rozsah tloušťky skla: 12–21,52 mm
- Maximální výška skla: 120 cm
- Délka profilu: 5000 mm
- Hmotnost: 28 kg
Univerzálnost tloušťky skla je jednou z největších předností profilu KE 120. Systém podporuje tři rozsahy: 12–13,52 mm, 16–17,52 mm a 20–21,52 mm. Přizpůsobení se provádí pomocí speciálních distančních vložek, které přesně centrují a stabilizují skleněnou tabuli v komoře profilu. Díky tomu jeden typ profilu pokryje potřeby nejrůznějších projektů – od lehkých vnitřních zábradlí až po odolná venkovní zábradlí s tlustým laminovaným sklem.

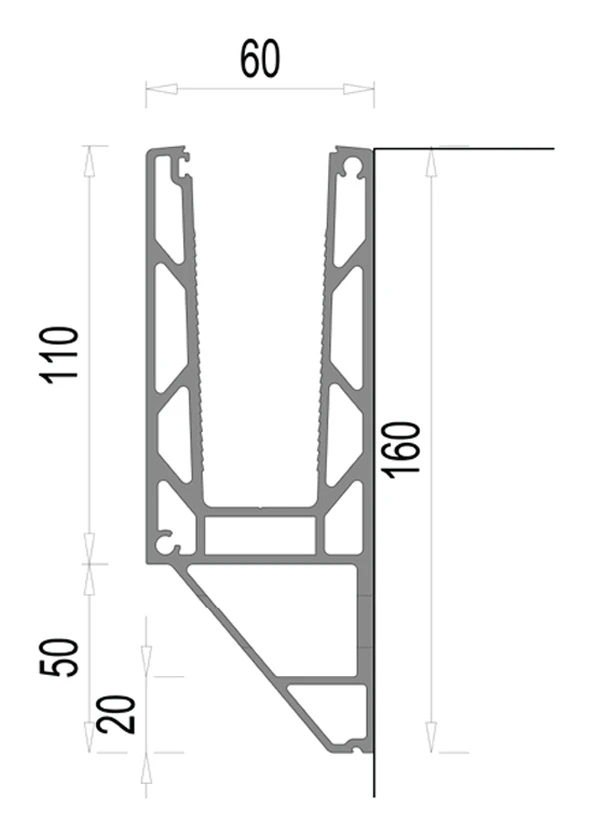

Rozměry průřezu profilu
- Celková výška profilu: 160 mm
- Výška přední stěny (drážka pro sklo): 110 mm
- Výška spodní nosné části: 50 mm
- Výška spodní přední hrany: 20 mm
- Šířka profilu (nahoře): 60 mm

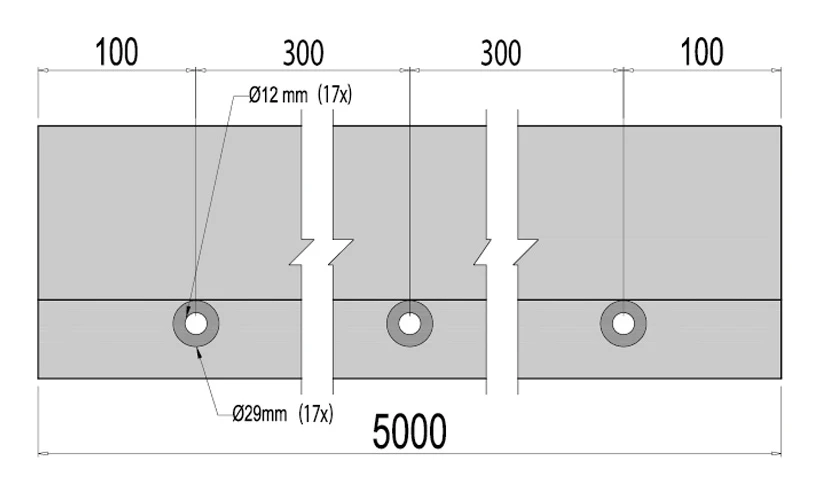

Schéma montážních otvorů
Profil má z výroby 17 montážních otvorů rovnoměrně rozmístěných po celé délce 5000 mm. Rozteč otvorů je 300 mm a vzdálenost od okraje profilu k ose prvního a posledního otvoru — 100 mm. Každý otvor má průměr Ø12 mm se zahloubením Ø29 mm, což umožňuje montáž šrouby se zapuštěnou hlavou. Přesné rozmístění otvorů výrazně urychluje instalaci — není nutné vrtat na místě.

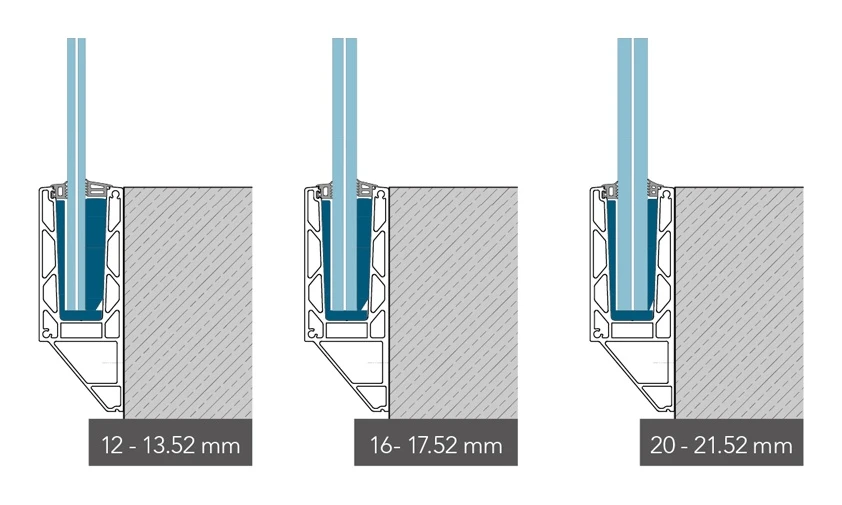

Varianty tloušťky skla
Profil KE 120 je kompatibilní se třemi rozsahy tloušťky skla. Výběr vhodné distanční vložky umožňuje rychlé přizpůsobení konkrétnímu projektu — bez nutnosti objednávat jiný profil.

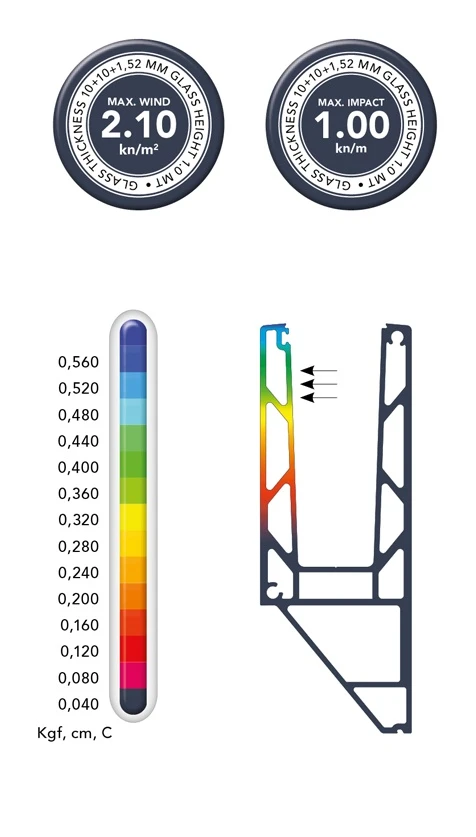

Pevnost a odolnost vůči zatížení
Profil KE 120 byl testován na zatížení větrem a nárazem. Pro sklo o tloušťce 10+10+1,52 mm a výšce 1,0 m je maximální zatížení větrem 2,10 kN/m² a maximální síla nárazu — 1,00 kN/m. Výsledky posunutí jsou uvedeny pro profil s délkou základny 1 m při vodorovném zatížení nižším než 500 kg (5000 N), od základny k nejvyššímu bodu profilu.
Tabulka zatížení pro řadu KE
Maximální zatížení větrem a nárazem pro profily řady KE
| Řada KE | Sklo 12–13,52 mm | Sklo 16–17,52 mm | Sklo 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sklo o v. 1,0 m | Sklo o v. 1,2 m | Sklo o v. 1,0 m | Sklo o v. 1,2 m | Sklo o v. 1,0 m | Sklo o v. 1,2 m | |||||||
| Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Možnosti bočního upevnění
Profil se upevňuje bočně ke stěně nebo nosné konstrukci pomocí vhodných mechanických nebo chemických kotev. Díky otvorům se zahloubením z výroby profil přiléhá plochou k podkladu a zajišťuje estetický, liniový efekt bez viditelných upevňovacích prvků. Boční upevnění se osvědčuje zejména tam, kde není možná montáž do podlahy — např. na galeriích, balkonech s hotovou podlahou nebo opěrných zdech.

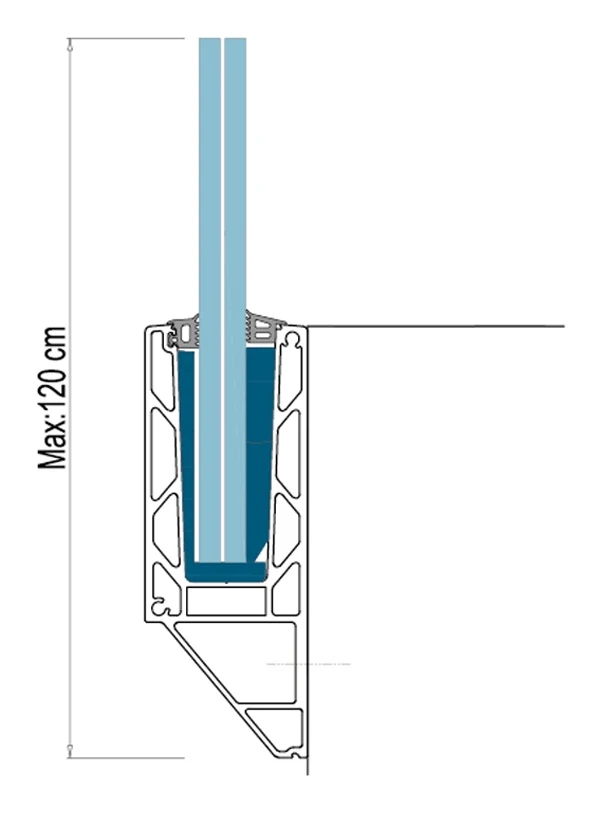

Maximální výška skleněné tabule osazené v profilu je 120 cm. Tato hodnota umožňuje realizaci zábradlí splňujících bezpečnostní požadavky pro obytné budovy i budovy veřejného využití a zároveň zajišťuje optimální poměr výšky skla k mechanické pevnosti profilu.
Návod k montáži krok za krokem
Systém Kozza KE 120 byl navržen pro rychlou montáž. Níže uvedená schémata znázorňují jednotlivé etapy instalace — od upevnění základního profilu na stěnu, přes osazení skla, až po montáž záslepek a krycích lišt.
Etapa 1 – Montáž základního profilu (kroky 1–6)
Etapa 2 – Doplnění upevnění (kroky 7–9)
Etapa 3 – Finální montáž a zakrytí (kroky 10–12)
Použití

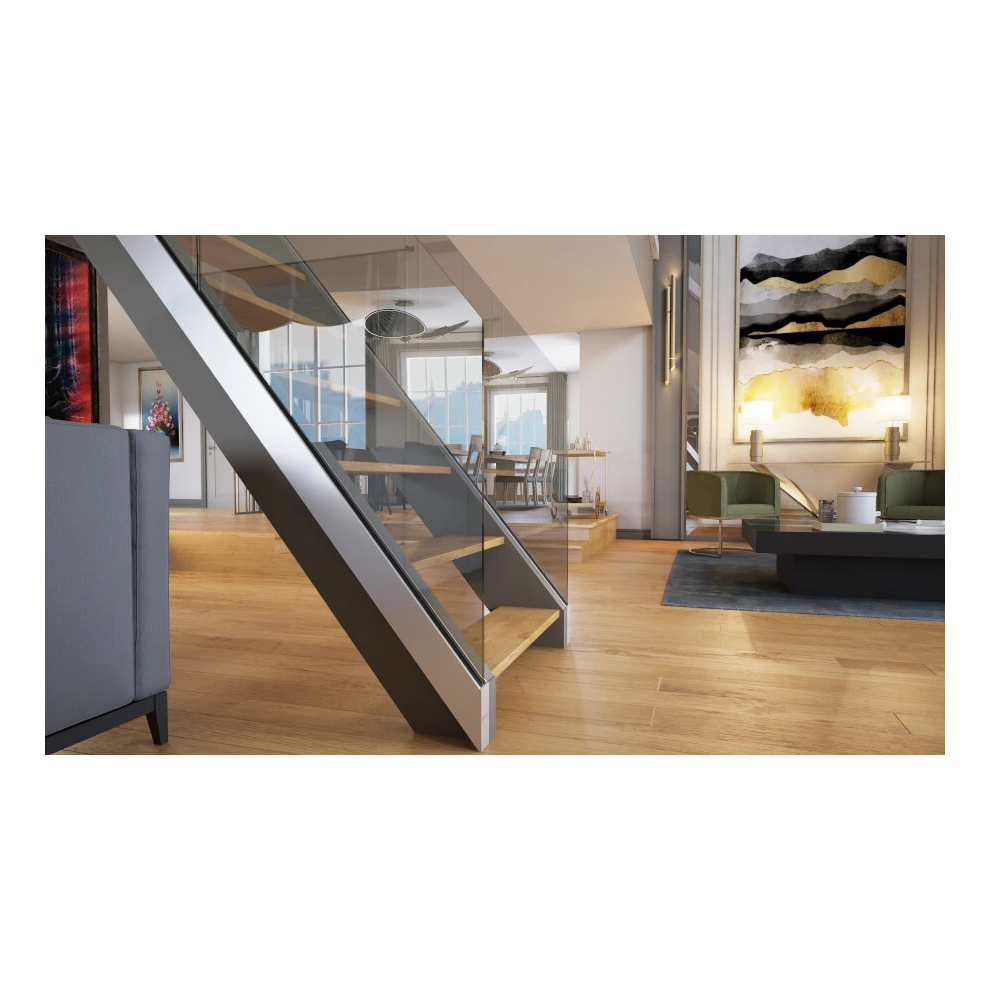

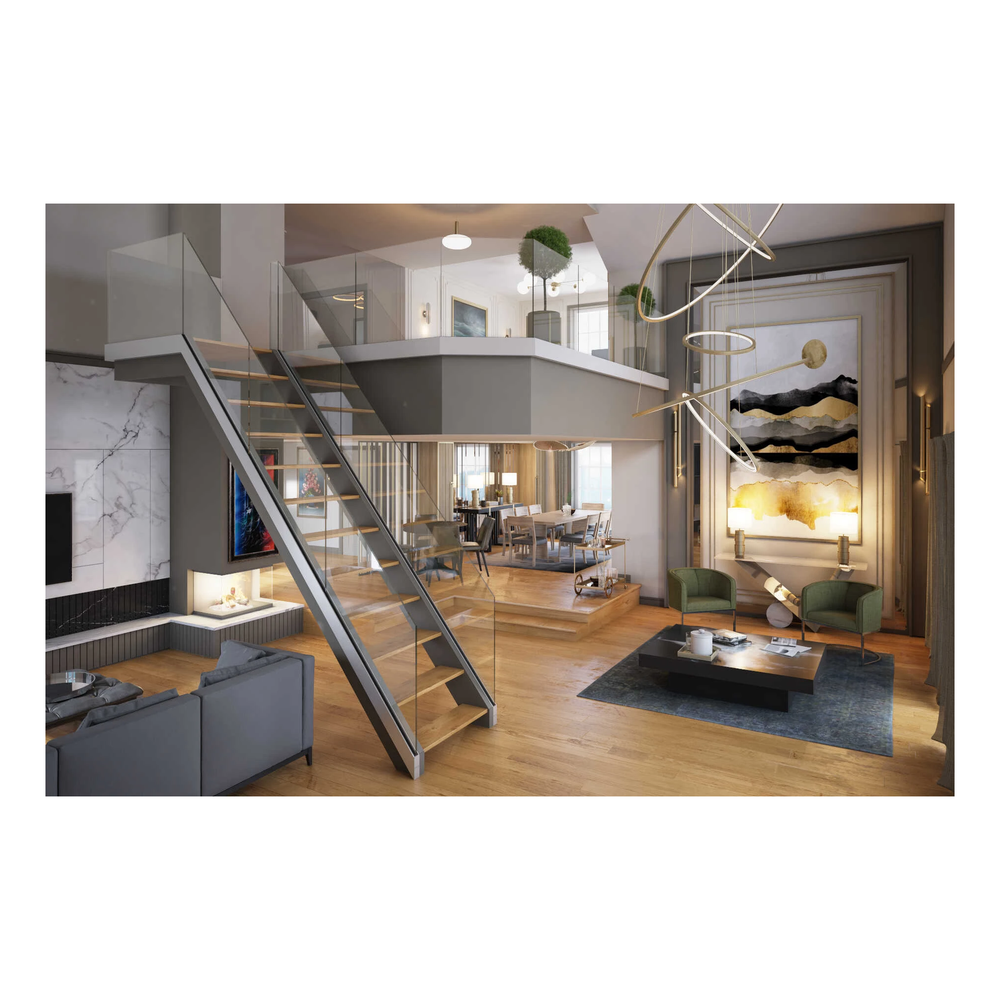

- Schodišťová zábradlí a zábradlí galerií v obytných budovách
- Balkonová a terasová zábradlí
- Vnitřní zábradlí v hotelích, kancelářských budovách a obchodních centrech
- Skleněné ohrazení ve veřejných prostorách
- Dekorativní zasklení a skleněné příčky
Profil Kozza KE 120 je řešení, které spojuje konstrukční pevnost s estetikou moderního designu. Plochý systém s matnou anodizací nabízí decentní, elegantní povrchovou úpravu, která zapadá do současných architektonických trendů. Pro instalační firmy je klíčová jednoduchost montáže — z výroby předvrtané otvory, srozumitelný 12krokový návod a univerzálnost rozsahů tloušťky skla eliminují nutnost časově náročných úprav na stavbě.
Technické údaje
| Typ příslušenství | U profil |
| Materiál | Hliník |
