57,39 Kč
47,44 Kč

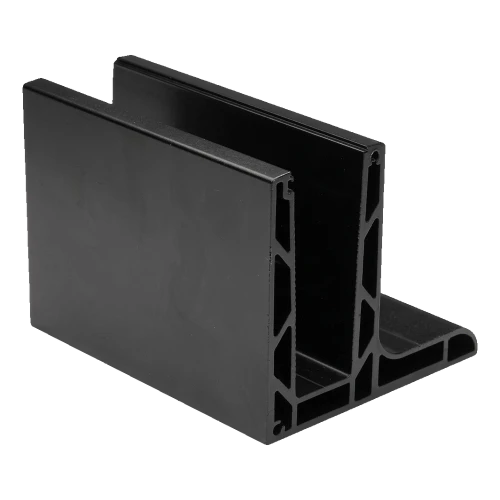

Kozza KE 105 – hliníkový profil L pro celoskleněná zábradlí 5000 mm černý
produkt nedostupný
přidat do seznamu přání
Popis

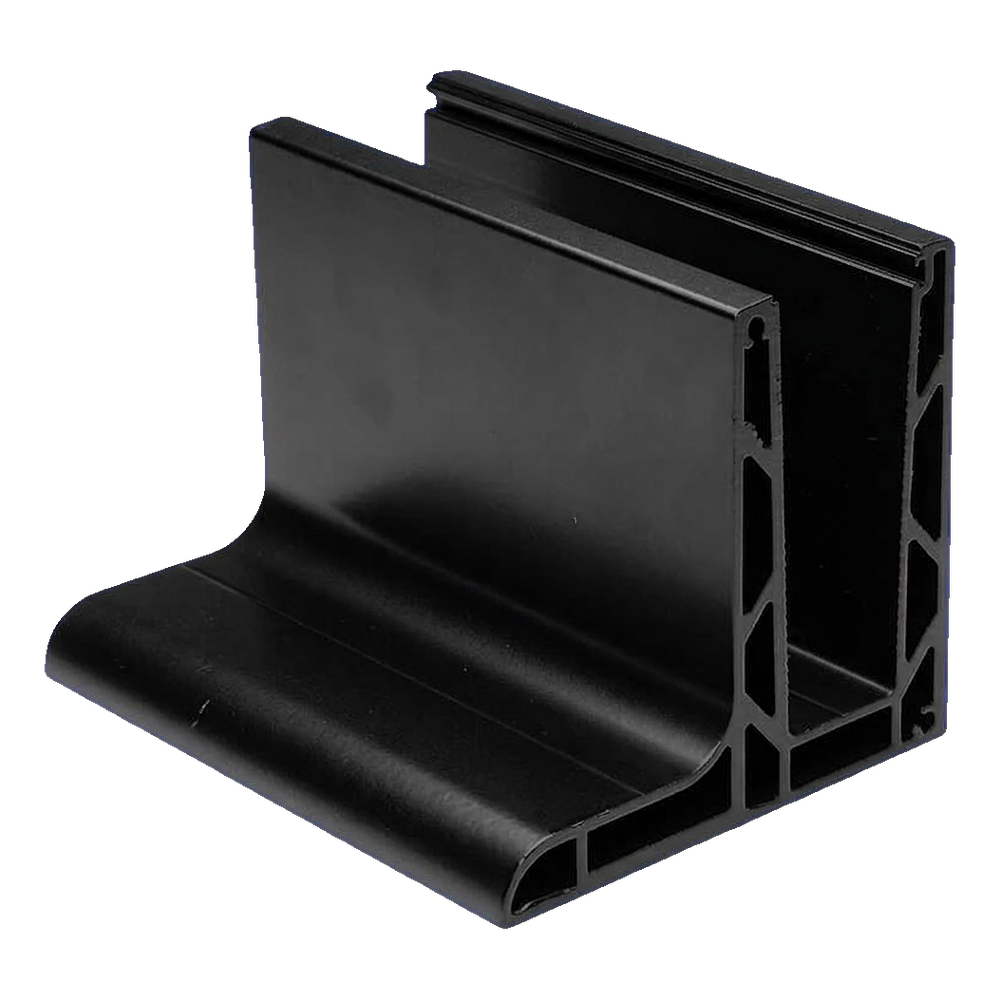

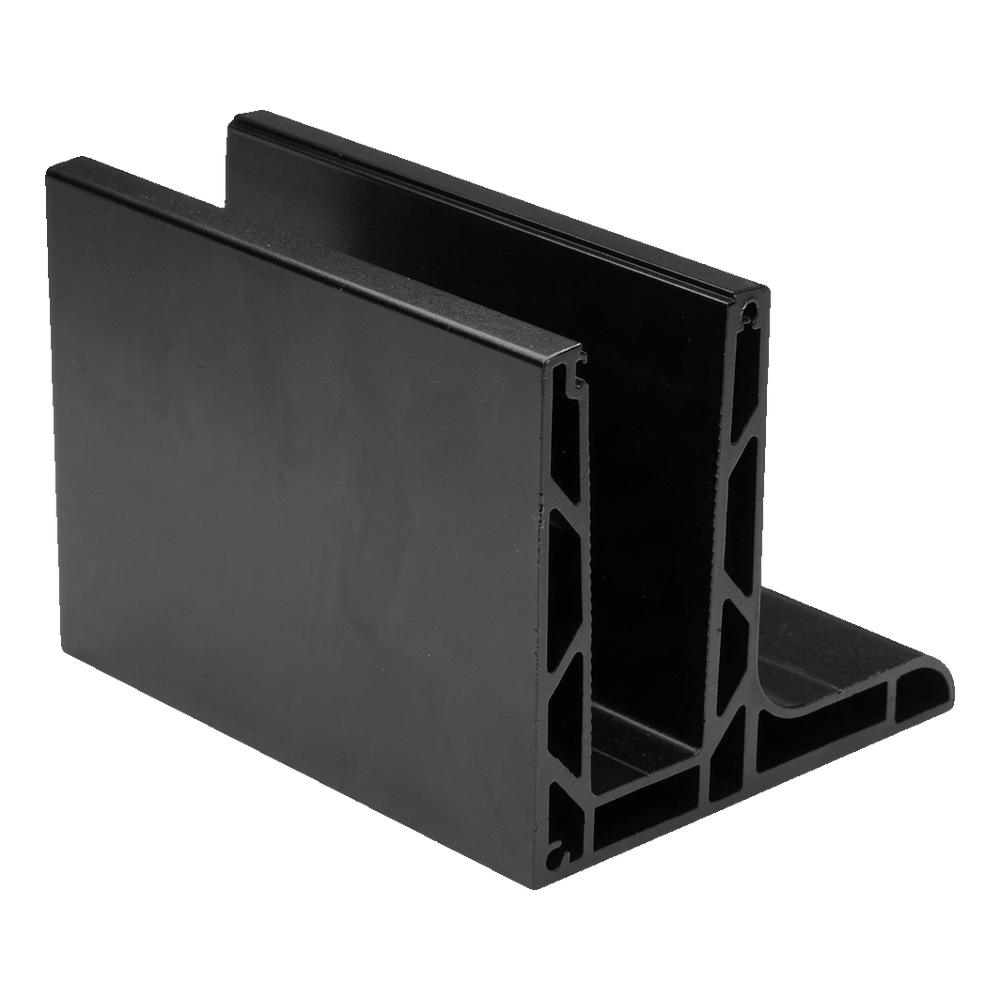

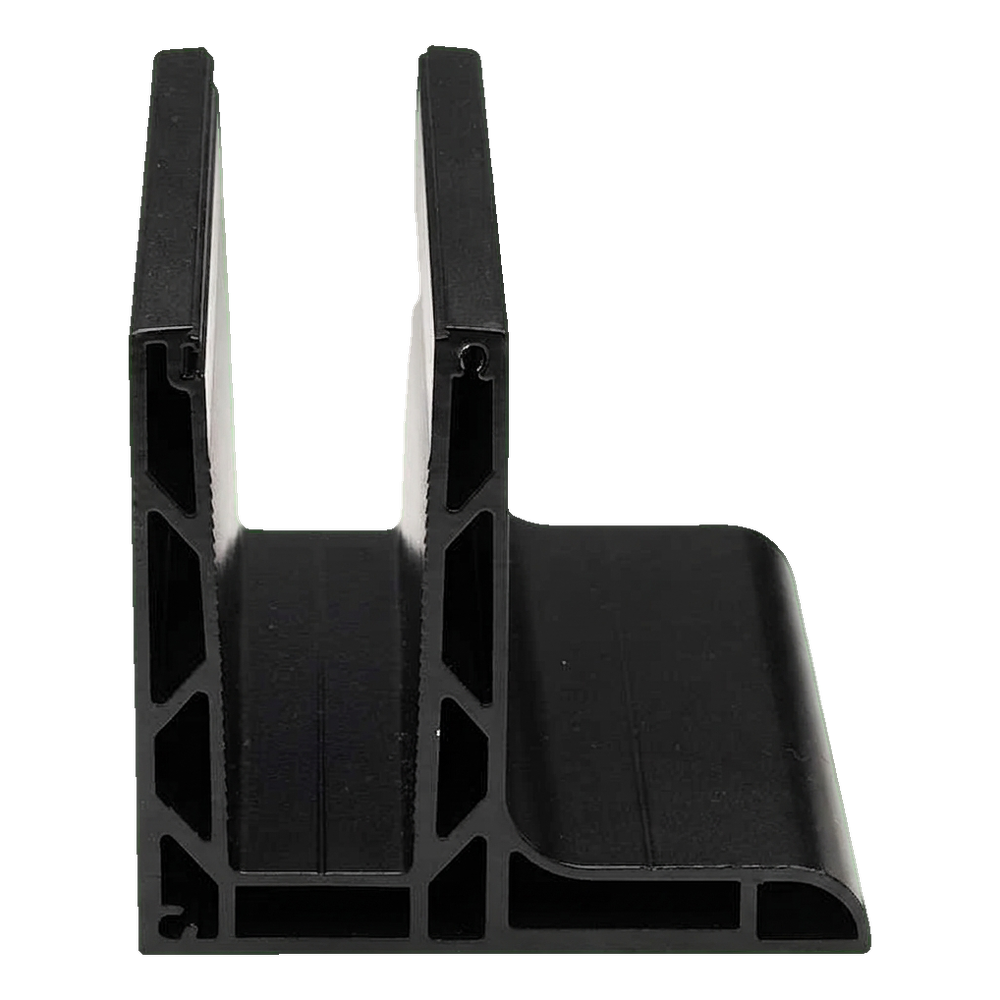

Kozza KE 105 – hliníkový profil L pro celoskleněná zábradlí 5000 mm, černý
Komorový profil typu L ze série Kozza KE 105 je profesionální řešení pro montáž celoskleněných zábradlí, určené pro podélné upevnění shora. Díky plochému systému se profil dokonale hodí k moderní architektuře — uplatní se jak v obytných objektech, tak v komerčních prostorech: hotelech, obchodních centrech či kancelářských budovách.
Klíčové výhody pro instalatéra
- Univerzální rozsah tlouštěk skla — profil přijímá tabule o tloušťce od 12 do 21,52 mm, což eliminuje nutnost skladování různých variant profilu
- Podélné upevnění shora — rychlá a pohodlná montáž, ideální při dokončených podlahách a hotových stropech
- Plochý systém — minimalistický vzhled bez vyčnívajících prvků, v souladu s aktuálními architektonickými trendy
- Hotové montážní otvory — 17 otvorů rozmístěných po 300 mm s prohlubní umožňují okamžité kotvení bez dodatečného vrtání
- Černá barva — elegantní, anodizovaná povrchová úprava hodící se k tmavým rámům a moderním interiérům

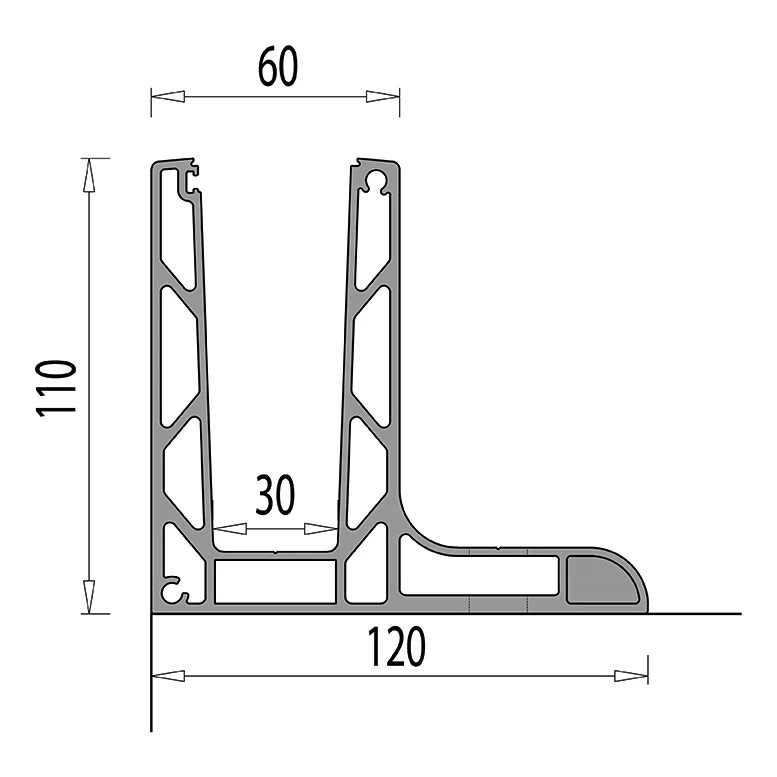

Rozměry a parametry profilu
- Délka profilu: 5000 mm
- Výška (H): 110 mm
- Šířka základny (W): 120 mm
- Šířka horní části – drážka pro sklo: 60 mm
- Vnitřní šířka dna drážky: 30 mm
- Rozsah tloušťky skla: 12–21,52 mm
- Materiál: hliník EN AW 6063
- Systém: plochý
- Upevnění: podélné shora
- Barva: černá
- Hmotnost: 30 kg

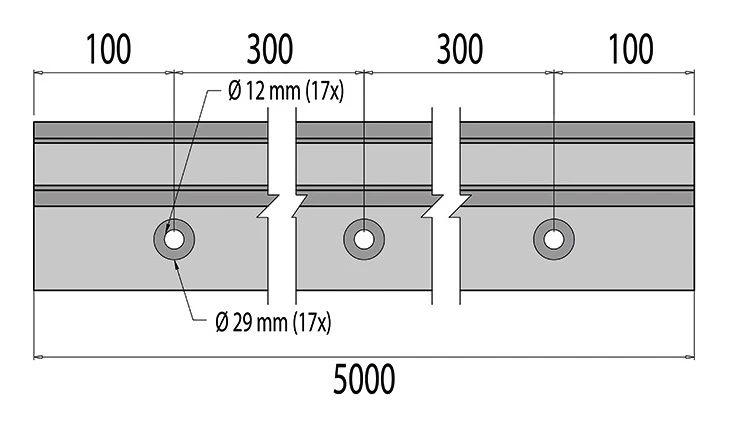

Rozmístění montážních otvorů
- Počet otvorů: 17 ks
- Průměr průchozího otvoru: Ø 12 mm
- Průměr prohlubně: Ø 29 mm
- Rozteč mezi osami otvorů: 300 mm
- Vzdálenost prvního/posledního otvoru od hrany: 100 mm

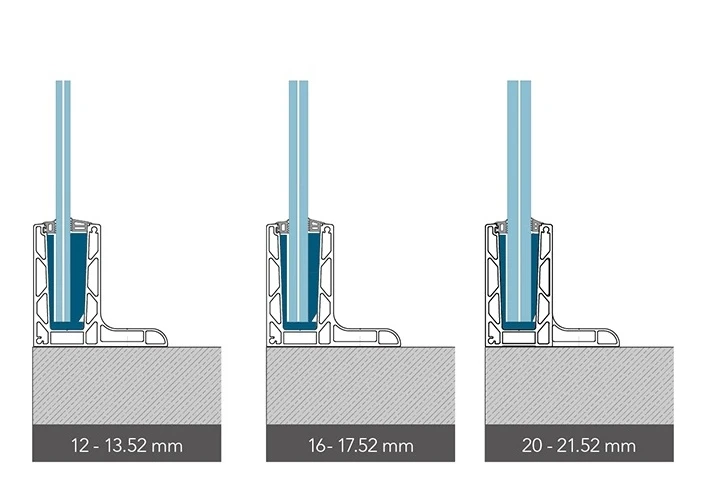

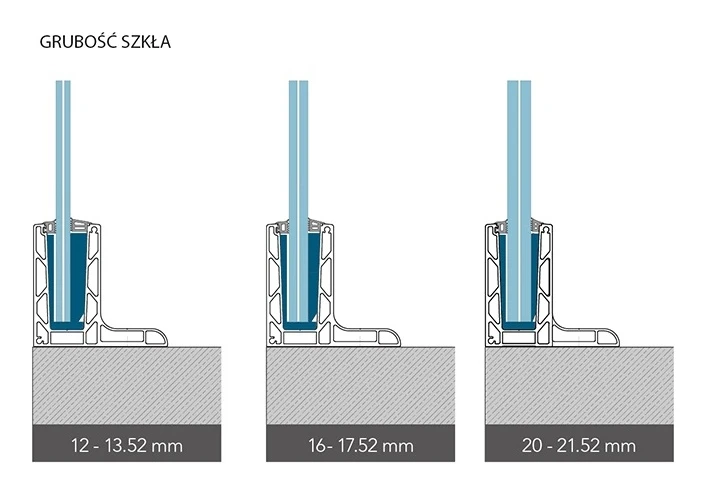

Kompatibilita se sklem
Profil KE 105 spolupracuje se třemi rozsahy tloušťky tvrzeného a laminovaného skla. Díky upevňovacímu systému GLASSMOVE se těsnění uvnitř profilu přizpůsobí konkrétní tloušťce tabule a zajistí stabilní a bezpečné osazení:
- Sklo 12–13,52 mm
- Sklo 16–17,52 mm
- Sklo 20–21,52 mm

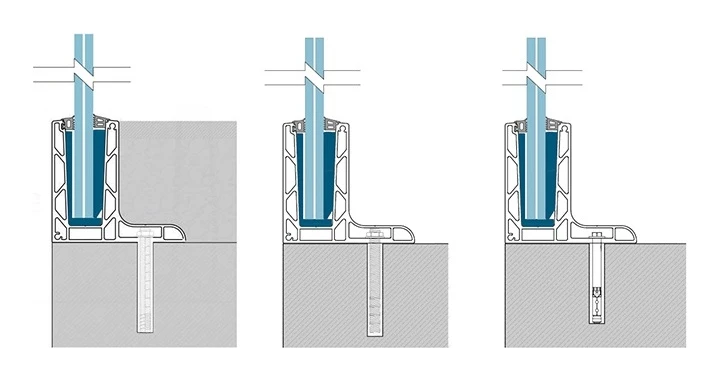

Způsob kotvení
Profil lze mechanicky kotvit k podkladu pomocí kotev — na výše uvedených výkresech jsou znázorněny tři typické varianty osazení v závislosti na tloušťce potěru a druhu podkladu. Prohlubně montážních otvorů (Ø 29 mm) umožňují schovat hlavu šroubu pod úroveň povrchu profilu.

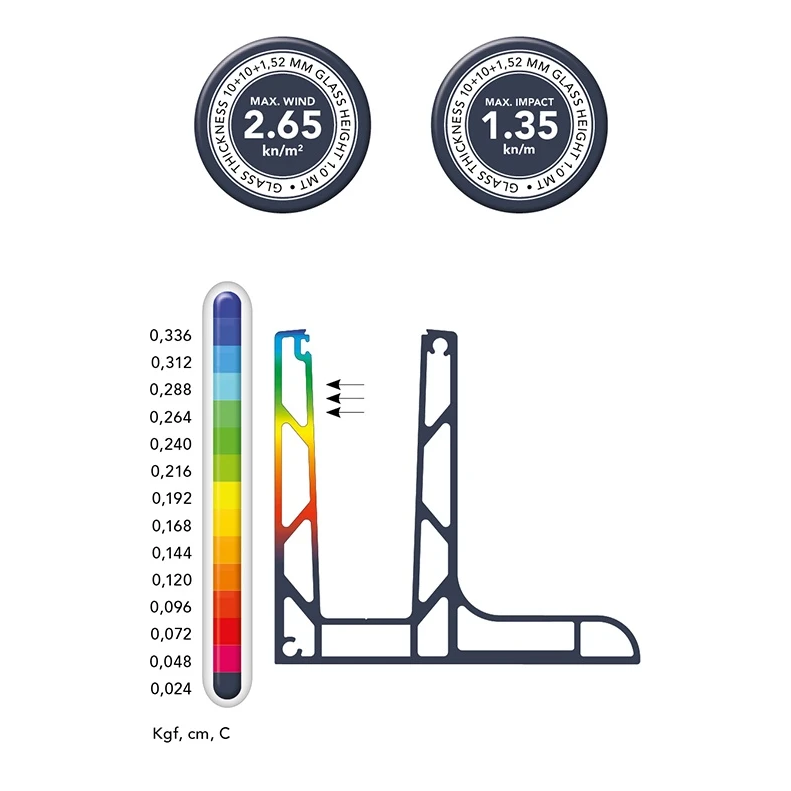

Pevnost a analýza posunutí
Profil byl podroben analýze metodou konečných prvků (FEM). Výsledky posunutí jsou uvedeny pro profil o délce základny 1,0 m při vodorovném zatížení pod 500 kg (5000 N), měřeno od základny k nejvyššímu bodu profilu. Pro sklo o tloušťce 10+10+1,52 mm a výšce 1,0 m bylo dosaženo:
- Maximální zatížení větrem: 2,65 kN/m²
- Maximální nárazové zatížení: 1,35 kN/m
Tabulka pevnosti série KE
Následující tabulka uvádí maximální hodnoty zatížení větrem a nárazem pro tři modely série KE v závislosti na tloušťce a výšce skleněné tabule:
| Série KE | Sklo 12–13,52 mm | Sklo 16–17,52 mm | Sklo 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sklo o výš. 1,0 m | Sklo o výš. 1,2 m | Sklo o výš. 1,0 m | Sklo o výš. 1,2 m | Sklo o výš. 1,0 m | Sklo o výš. 1,2 m | |||||||
| Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | |
Technické údaje
| Materiál | Hliník |
| Typ příslušenství | U profil |
