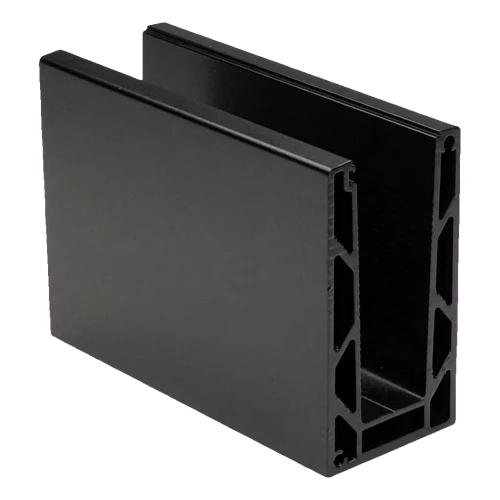

Kozza KE 100 – U profil pro celostavené zábradlí 5000 mm černý, montáž shora
produkt nedostupný
přidat do seznamu přání
Popis

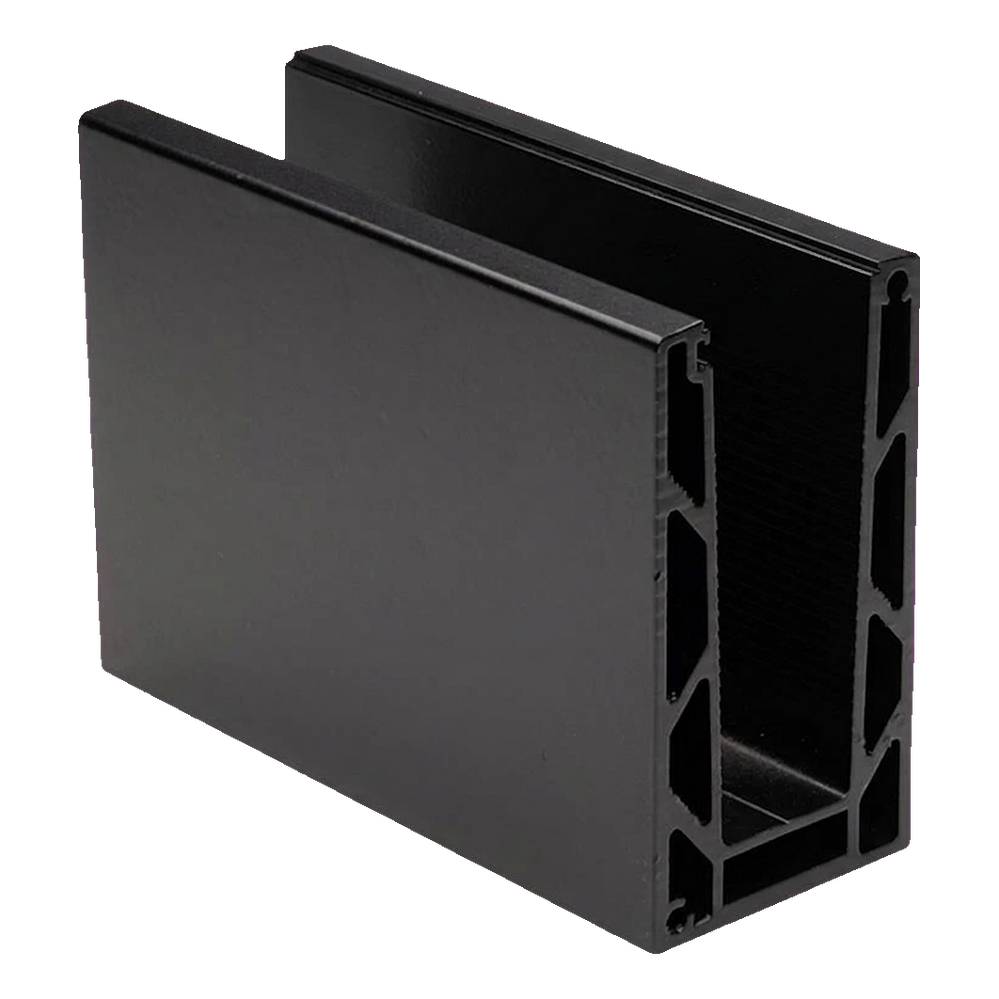

Kozza KE 100 – profil U pro celoskleněné zábradlí 5000 mm černý, upevnění shora
Komorový profil typu U pro celoskleněná zábradlí ze série Kozza KE 100 je řešení navržené podle požadavků architektů a určené pro profesionální realizace – od obytných prostor po komerční objekty, jako jsou hotely a nákupní centra. Montuje se shora (plochý systém) a zajišťuje estetické a bezpečné osazení tvrzeného skla o tloušťce od 12 do 21,52 mm bez viditelných upevňovacích prvků.
Profil o délce 5000 mm se dodává s továrně provedenými 17 montážními otvory (Ø 12 mm se zahloubením Ø 29 mm), rozmístěnými po 300 mm – což výrazně urychluje montáž na stavbě. Černá barva s práškovým lakováním dodává zábradlí moderní, minimalistický charakter a dokonale se hodí k tmavým okenním rámům a prvkům interiérového vybavení.

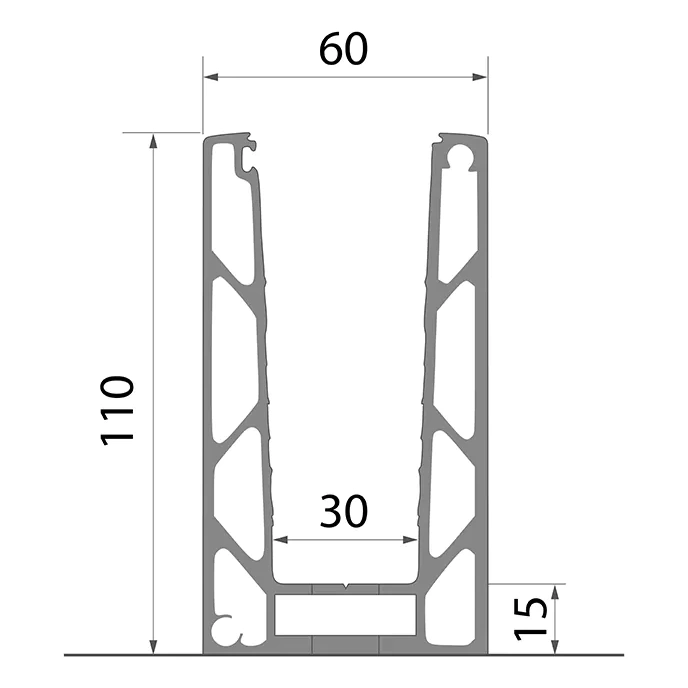

Technické parametry profilu
- Série: KE 100
- Délka profilu: 5000 mm
- Vnější šířka: 60 mm
- Výška: 110 mm
- Šířka vnitřního kanálu: 30 mm
- Výška základny: 15 mm
- Rozsah tloušťky skla: 12–21,52 mm
- Maximální výška skla: 120 cm
- Systém montáže: plochý, upevnění shora
- Materiál: hliník EN AW 6063
- Barva: černá (práškově lakovaná)
- Hmotnost: 23 kg
- EAN: 5903313208277

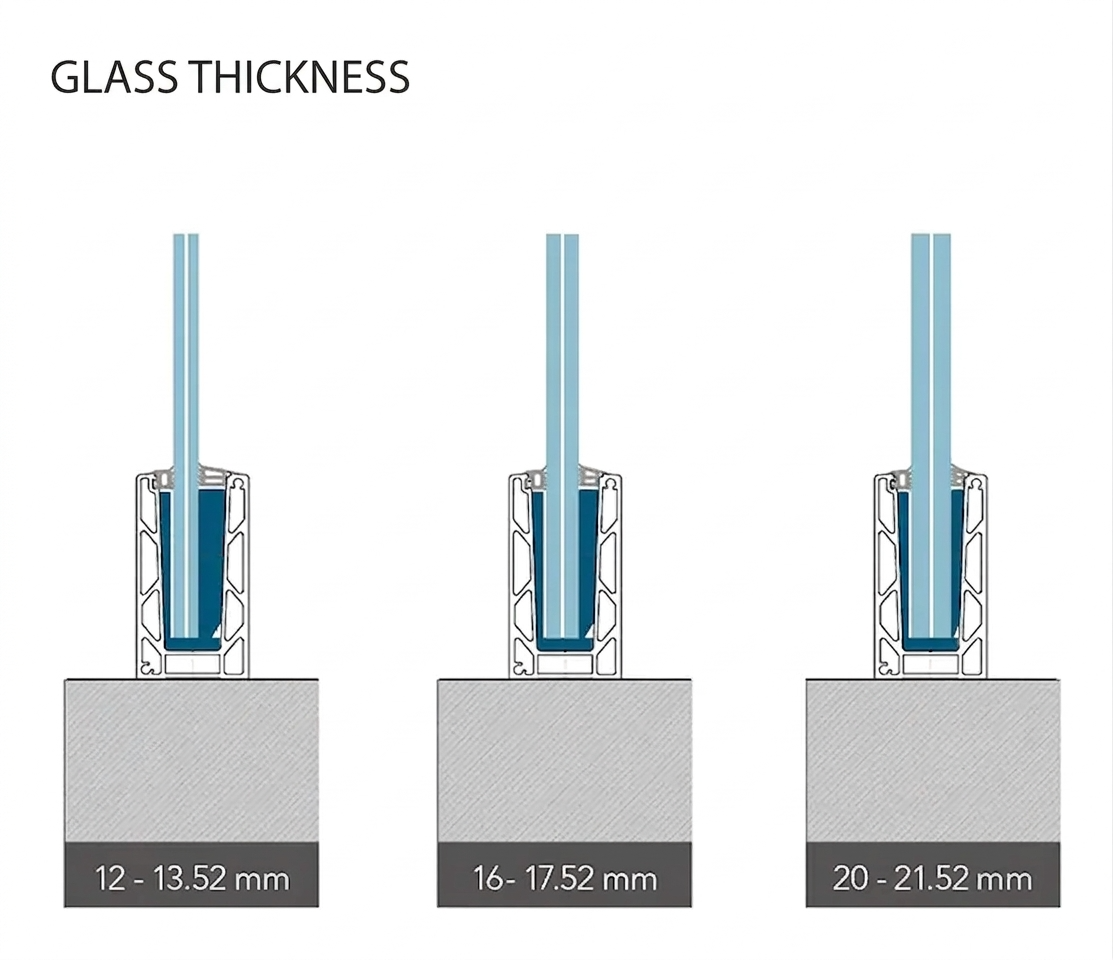

Kompatibilita s tloušťkami skla
Profil KE 100 podporuje tři rozsahy tloušťky skleněných tabulí, což umožňuje přizpůsobit řešení požadavkům projektu a platným bezpečnostním normám:
- Sklo 12–13,52 mm – standardní tvrzené a laminované tabule VSG
- Sklo 16–17,52 mm – laminované tabule se zvýšenou pevností
- Sklo 20–21,52 mm – tlusté laminované tabule pro použití s vysokým zatížením

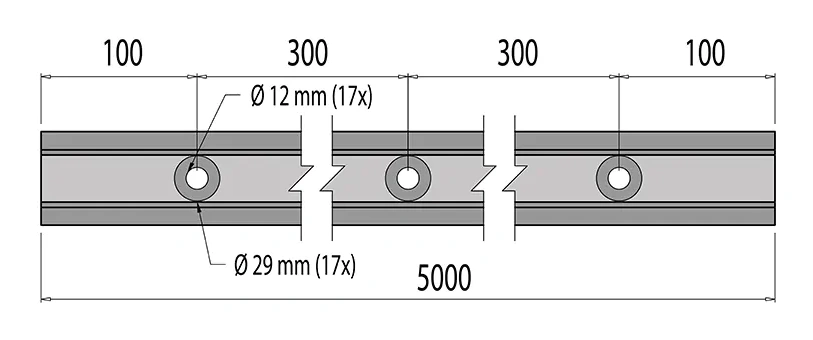

Rozměry a rozmístění montážních otvorů
Profil má 17 průchozích otvorů o průměru Ø 12 mm se zahloubením Ø 29 mm, které umožňuje schovat hlavu šroubu. Otvory jsou rozmístěny symetricky podél osy profilu:
- Vzdálenost od okraje k prvnímu otvoru: 100 mm
- Rozteč mezi otvory: 300 mm
- Vzdálenost od posledního otvoru k okraji: 100 mm
- Celková délka profilu: 5000 mm
Způsob kotvení a montáž
Profil se upevňuje shora k rovině podkladu (např. strop, atika, hrana balkonu). Kotvení se provádí šrouby přes z výroby připravené otvory se zahloubením. Vyčnívající část profilu (20 mm pod základnou) se osadí do připraveného podkladu, což zajišťuje stabilní a trvalé spojení.

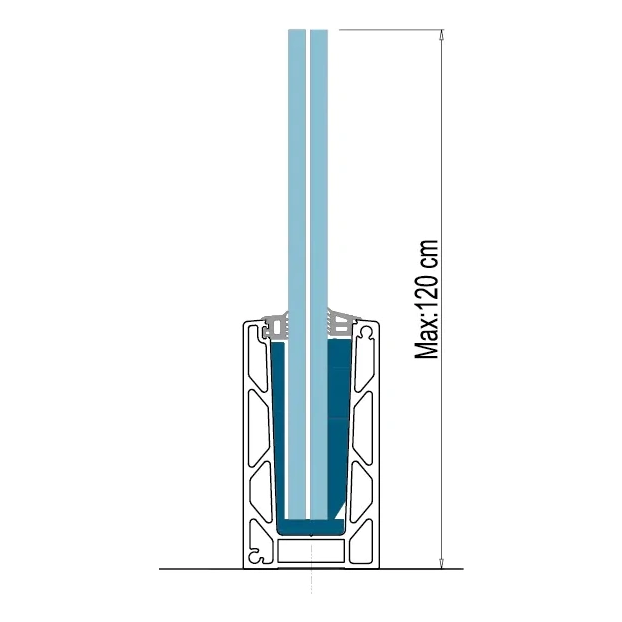

Maximální výška skla
Profil KE 100 umožňuje montáž skleněných tabulí o maximální výšce 120 cm (1,2 m). Při této výšce si profil zachovává plnou nosnost a stabilitu, což potvrzují výsledky zkoušek zatížení větrem a nárazem pro jednotlivé tloušťky skla.

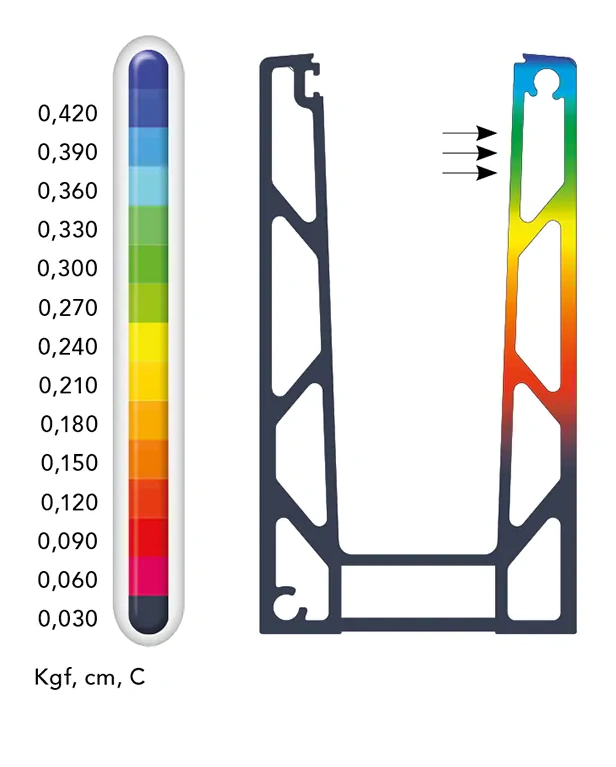

Pevnostní analýza profilu
Výsledky analýzy posunů provedené metodou konečných prvků (MKP) potvrzují vysokou tuhost konstrukce. Simulace byla provedena pro profil o délce základny 1 m při vodorovném zatížení do 500 kg (5000 N), od základny po nejvyšší bod profilu. Maximální posun na horní hraně profilu se pohybuje v přípustných mezích (rozsah hodnot od 0,030 do 0,420 Kgf, cm, C), což zaručuje bezpečné používání zábradlí.
Maximální zatížení větrem a nárazem — řada KE
Maximální zatížení větrem a nárazem pro řadu KE
| Řada KE | Sklo 12–13,52 mm | Sklo 16–17,52 mm | Sklo 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sklo o výšce 1,0 m | Sklo o výšce 1,2 m | Sklo o výšce 1,0 m | Sklo o výšce 1,2 m | Sklo o výšce 1,0 m | Sklo o výšce 1,2 m | |||||||
| Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Uvedené hodnoty platí pro profily KE 100, KE 105 a KE 120 pro sklo o výšce 1,0 m a 1,2 m. Profil KE 100 při skle 16–17,52 mm a výšce 1,0 m dosahuje maximálního zatížení větrem 3,0 kN/m² a nárazu 1,50 kN/m, což z něj činí vhodné řešení i pro náročné lokality.
Upevňovací systém GLASSMOVE — návod k montáži
Profil KE 100 využívá upevňovací systém GLASSMOVE, který umožňuje přesné osazení a seřízení skleněné tabule bez speciálního nářadí. Následující návod představuje celý postup montáže ve 12 krocích — od přípravy podkladu, přes kotvení profilu, montáž těsnění a seřizovacích klínů, až po osazení skla a uzavření profilu krycí lištou.
Návod k montáži profilu KE 100 – kroky 1-6
Návod k montáži profilu KE 100 – kroky 7-9
Návod k montáži profilu KE 100 – kroky 10-12
Výhody pro instalační firmy
- Z výroby předvrtané otvory — 17 otvorů se zahloubením připravených k montáži, bez nutnosti dodatečného opracování na stavbě
- Univerzální rozsah skla — možnost použití tabulí o tloušťce od 12 do 21,52 mm umožňuje realizaci různorodých projektů jedním profilem
- Systém GLASSMOVE — rychlá montáž a seřízení skla bez speciálního vybavení
- Potvrzená pevnost — analýza MKP a tabulky zatížení usnadňují projektování a výběr řešení podle normativních požadavků
- Délka 5 m — menší počet spojů na delších úsecích, rychlejší instalace a lepší výsledný vzhled
- Slitina hliníku EN AW 6063 — vynikající odolnost proti korozi a povětrnostním vlivům, ideální pro venkovní i vnitřní použití
Technické údaje
| Typ příslušenství | U profil |
| Materiál | Hliník |
