Kozza KE 100 – U profil pro celoskleněné zábradlí 5000 mm tmavě šedý
produkt nedostupný
přidat do seznamu přání
Popis
Kozza KE 100 – U profil pro celoskleněné zábradlí 5000 mm tmavě šedý

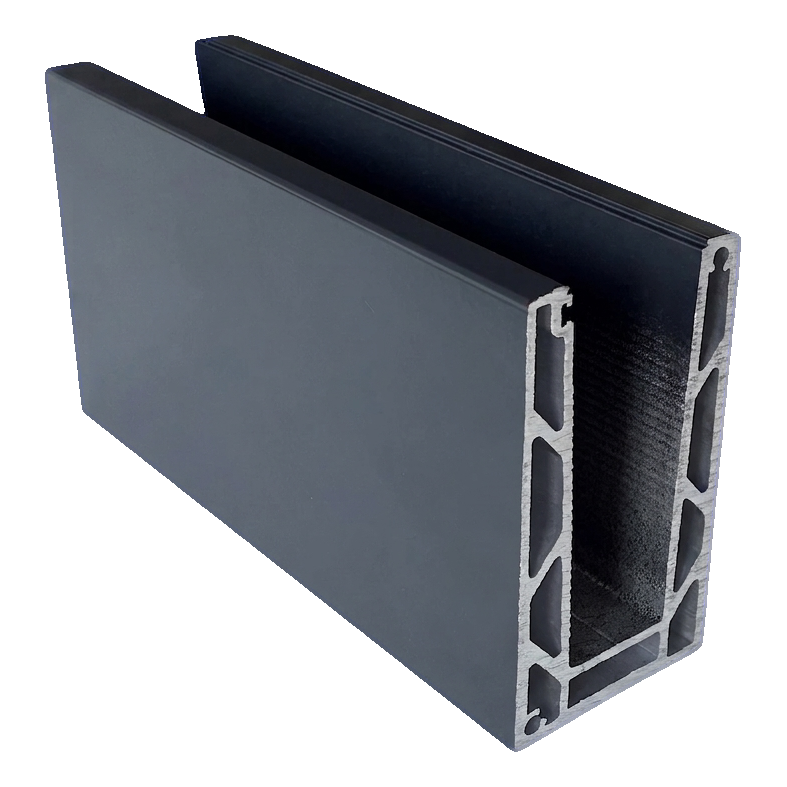

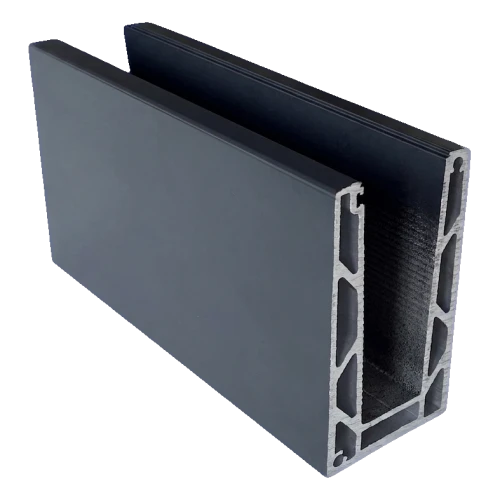

Komorový profil typu U ze série Kozza KE 100 je profesionální řešení pro montáž celoskleněných zábradlí s upevněním shora. Je vyroben z vysoce kvalitního hliníku EN AW 6063 a zajišťuje stabilní a bezpečné osazení skla o tloušťce 12 až 21,52 mm – bez nutnosti použití dalších krycích profilů. Plochý systém, vyvinutý ve spolupráci s architekty a zhotoviteli, spojuje estetiku minimalistického provedení s vysokou odolností vůči zatížení.
Profil v tmavě šedé barvě dokonale zapadá do moderní architektury bytových, hotelových a kancelářských objektů. Díky systému GLASSMOVE probíhá montáž rychle a nevyžaduje speciální nářadí, což reálně zkracuje dobu realizace na stavbě.
Technická specifikace
- Série: Kozza KE 100
- Materiál: hliník EN AW 6063
- Systém: plochý, upevnění shora
- Délka profilu: 5000 mm
- Šířka profilu: 60 mm
- Výška profilu: 110 mm
- Šířka vnitřní drážky (pro sklo): 30 mm
- Výška základny: 15 mm
- Rozsah tloušťky skla: 12 – 21,52 mm
- Maximální výška skla: 120 cm
- Barva: tmavě šedá (lakovaný)
- Hmotnost: 23 kg
- EAN: 5903313208109

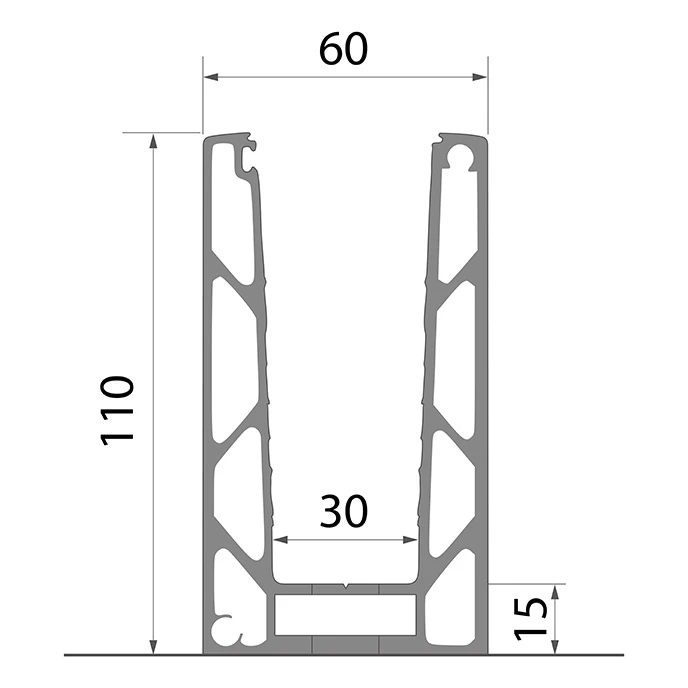

Rozměry a průřez profilu

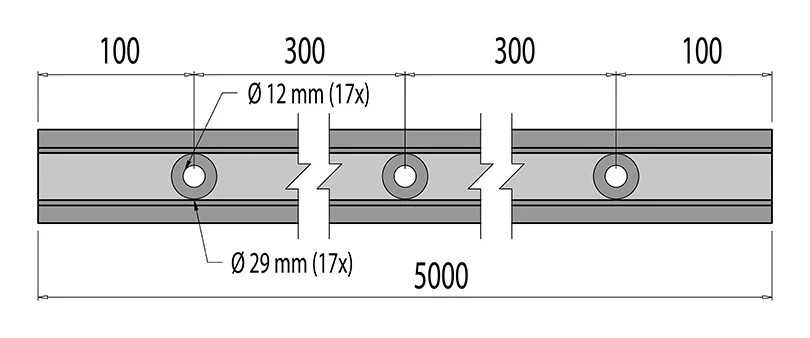

Profil má 17 montážních otvorů rozmístěných rovnoměrně po celé délce 5000 mm. Průchozí otvory mají průměr Ø 12 mm se zahloubením Ø 29 mm. Rozteč os otvorů je 300 mm a vzdálenost od okraje profilu k ose prvního a posledního otvoru je 100 mm.
Kompatibilita s tloušťkami skla
Profil KE 100 podporuje tři rozsahy tloušťky skla, což zajišťuje univerzálnost použití:
- 12 – 13,52 mm — jednovrstvé tvrzené nebo laminované sklo
- 16 – 17,52 mm — bezpečnostní laminované sklo
- 20 – 21,52 mm — laminované sklo se zvýšenou odolností
Maximální přípustná výška skleněné tabule osazené v profilu je 120 cm.
Způsob kotvení
Profil se montuje shora na připravený podklad. Hloubka kotvení je 20 mm. Systém upevnění shora eliminuje nutnost přístupu z boku konstrukce, což usnadňuje montáž na okrajích balkonů, teras a schodišť. Profil se kotví pomocí vrutů přes 17 továrně připravených otvorů.
Odolnost vůči zatížení a pevnostní analýza
Profil s délkou základny 1 m při vodorovném zatížení až 500 kg (5000 N·t) vykazuje vysokou tuhost a minimální posuny. Analýza metodou konečných prvků (MKP) potvrzuje, že maximální hodnoty posunů při zatížení větrem se pohybují v rozmezí 0,030 až 0,420 Kgf/cm — největší deformace se vyskytují v horní části profilu (u upínací hrany), zatímco základna zůstává prakticky nehybná.
Maximální zatížení větrem a nárazem
Následující tabulka uvádí přípustné hodnoty zatížení pro řadu KE v závislosti na tloušťce a výšce skla:
Maximální zatížení větrem a nárazem pro řadu KE
| Řada KE | Sklo 12-13.52 mm | Sklo 16-17.52 mm | Sklo 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sklo o výšce 1.0 m | Sklo o výšce 1.2 m | Sklo o výšce 1.0 m | Sklo o výšce 1.2 m | Sklo o výšce 1.0 m | Sklo o výšce 1.2 m | |||||||
| Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Pro řadu KE 100 při tloušťce skla 16–17,52 mm a výšce 1,0 m profil odolá zatížení větrem až 3,0 kN/m² a nárazu až 1,50 kN/m, což z něj činí nejodolnější variantu v nabídce KE.
Montáž krok za krokem — systém GLASSMOVE
Upevňovací systém GLASSMOVE umožňuje rychlou a přesnou montáž celoskleněného zábradlí ve 12 krocích — od přípravy podkladu, přes kotvení profilu, osazení těsnění a skla, až po seřízení a uzavření krytem. Následující ilustrace zobrazují jednotlivé fáze instalace:
Návod k montáži profilu KE 100 – kroky 1-6:
Návod k montáži profilu KE 100 – kroky 7–9:
Návod k montáži profilu KE 100 – kroky 10-12:
Použití
- Celoskleněná zábradlí na balkonech a terasách
- Zábradlí u schodišť a na galeriích
- Zasklení v komerčních objektech — hotely, administrativní budovy, obchodní galerie
- Skleněné ploty a vnitřní příčky
Profil je plně kompatibilní s příslušenstvím ze série KE 100 značky Kozza — seřizovacími klíny, těsněním a maskovacími kryty.
Technické údaje
| Materiál | Hliník |
Bezpečnost
Zobrazují se všechny recenze (pozitivní i negativní) podle omezení počtu na platformě. Ověřujeme, zda pocházejí od zákazníků, kteří si produkt zakoupili. Více informací naleznete na naší stránce se zásadami komentování.
