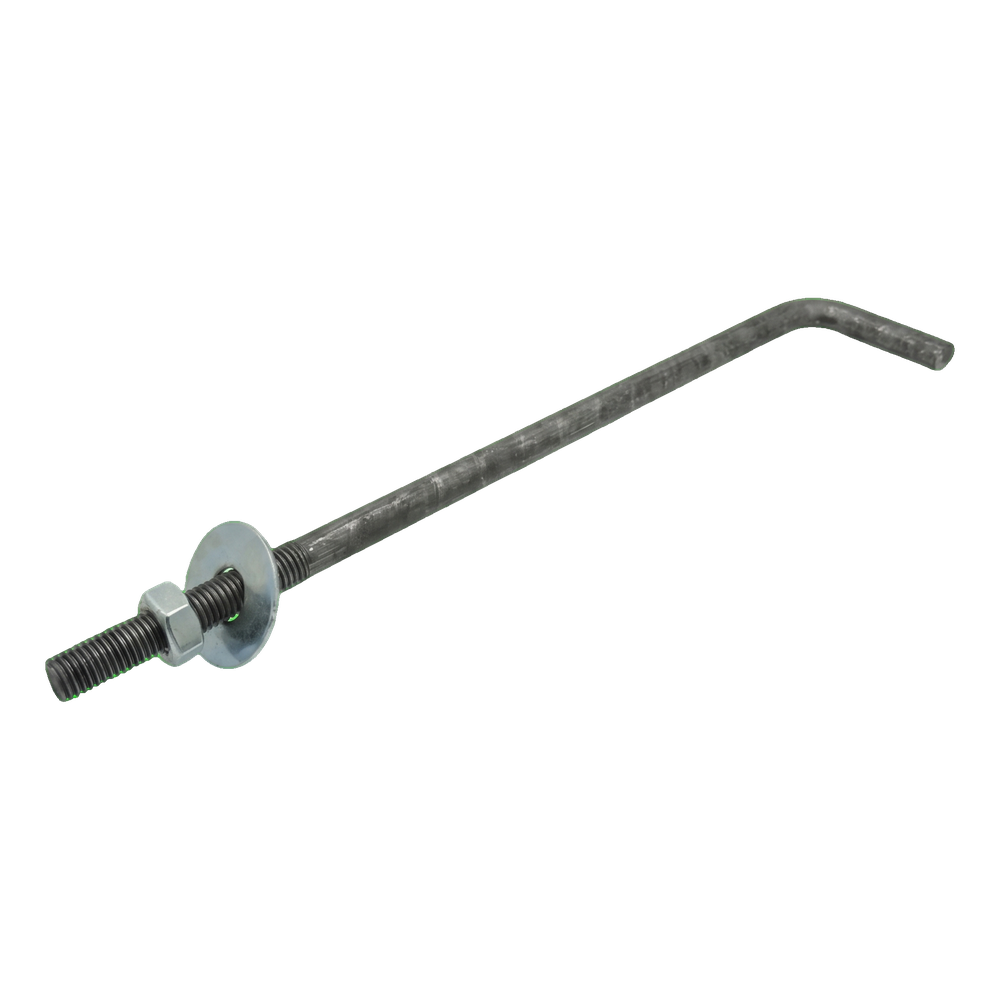

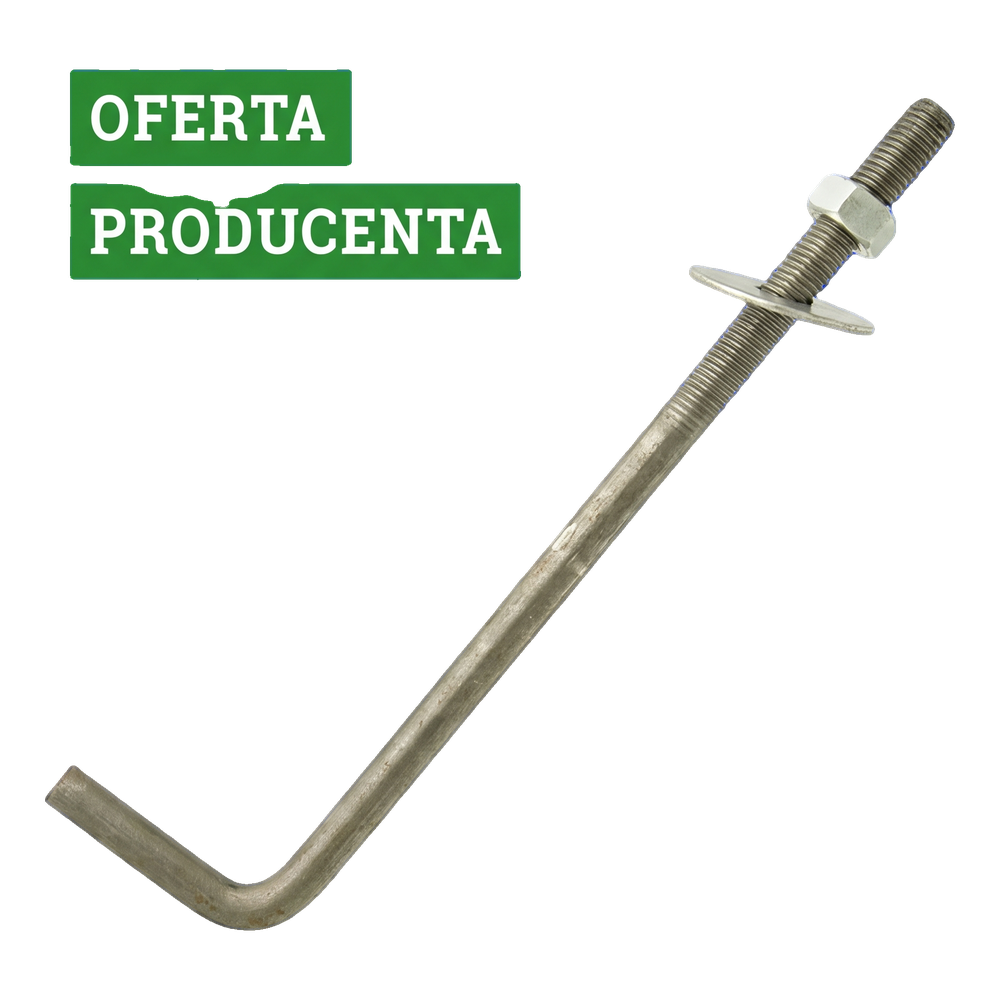

Kotevní šroub tvaru L (ohnutý šroubový spoj) M16 × 350 mm, černý
produkt nedostupný
přidat do seznamu přání
Popis
Kotevní šroub ohnutý typ L (kotva pro pozednice) M16 × 350 mm, černý
Kotva pro pozednice typ L (ohnutý hákový šroub) se závitem M16 a délkou 350 mm v černém provedení, bez ochranného povlaku. Kotevní prvek je určen k trvalému ukotvení pozednic a dřevěných prvků střešní konstrukce v betonových stropech a železobetonových věncích. Ohnutý konec ve tvaru písmene L zajišťuje spolehlivé ukotvení v betonu a závitový dřík umožňuje přesné nastavení přítlaku pozednice pomocí matice a podložky.
Použití
- Kotvení pozednic v železobetonových věncích a betonových stropech
- Upevnění dřevěných prvků střešní konstrukce
- Spojení dřevěných konstrukcí s betonovým podkladem
- Montáž prahů a podkladních hranolů pod krovy
Kotva se zalévá betonem při betonování věnce — ohnutý konec ve tvaru písmene L zůstane trvale ukotven v betonové hmotě. Po zatvrdnutí betonu vyčnívá závitový dřík svisle nad povrch věnce, což umožňuje nasazení pozednice, podložky a přítlačné matice. Toto řešení umožňuje nastavení přítlaku i po montáži dřevěného prvku.
Konstrukce kotevního šroubu

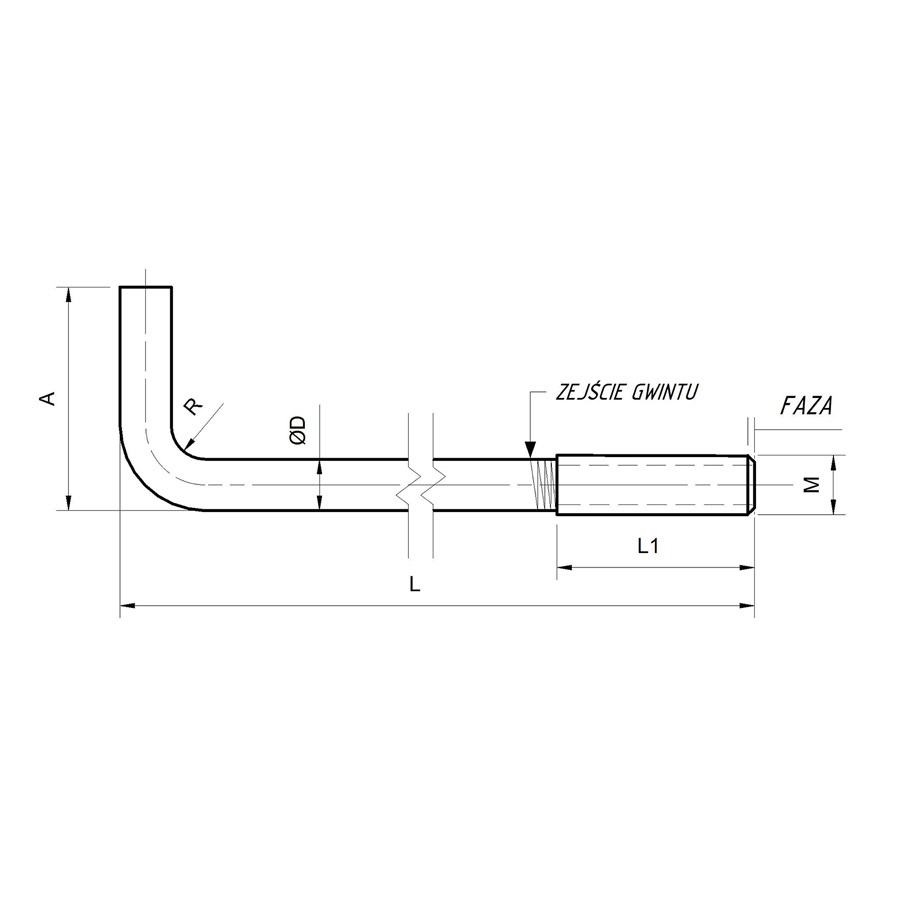

Technický výkres znázorňuje konstrukci kotvy s označením klíčových rozměrů: L — celková délka dříku, A — délka ohnutého ramene, ØD — průměr tyče, M — závit, L1 — délka závitové části, R — poloměr ohybu. Dřík je zakončen sražením, které usnadňuje našroubování matice.

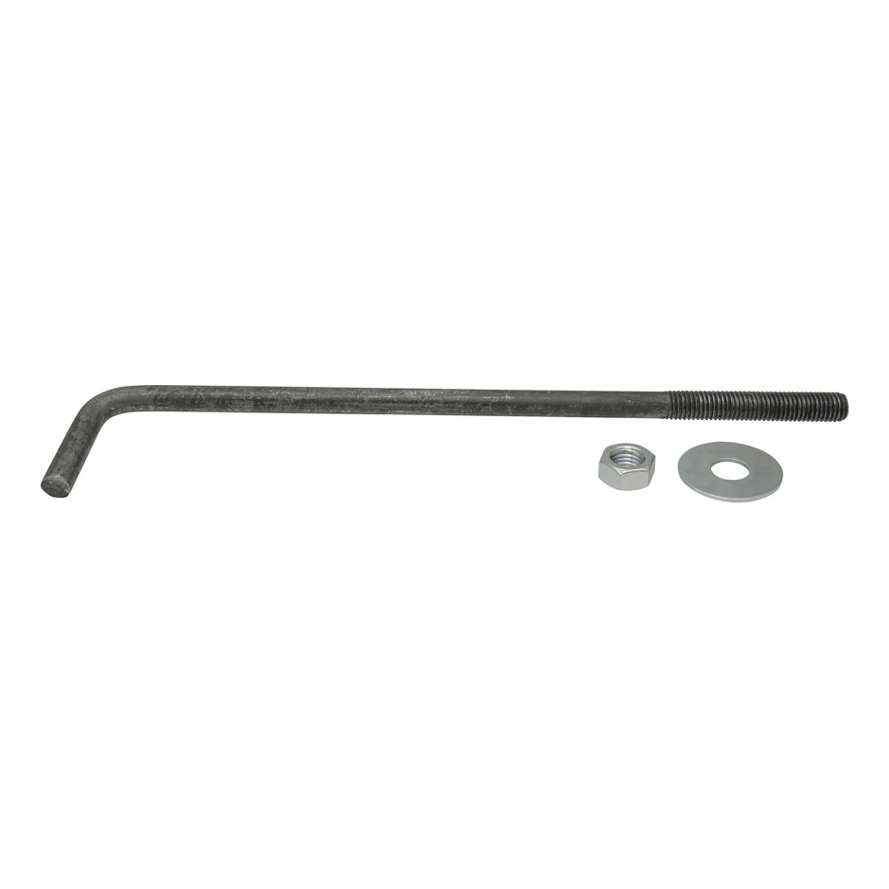

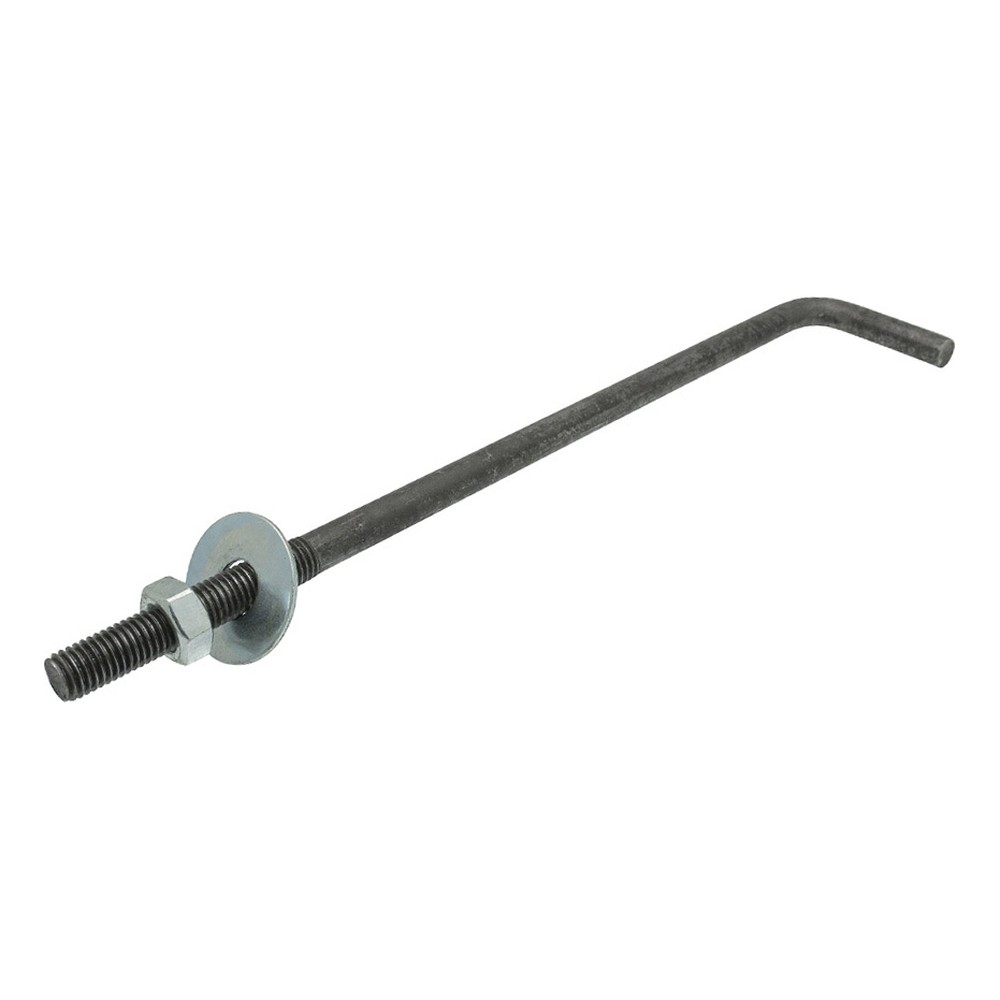

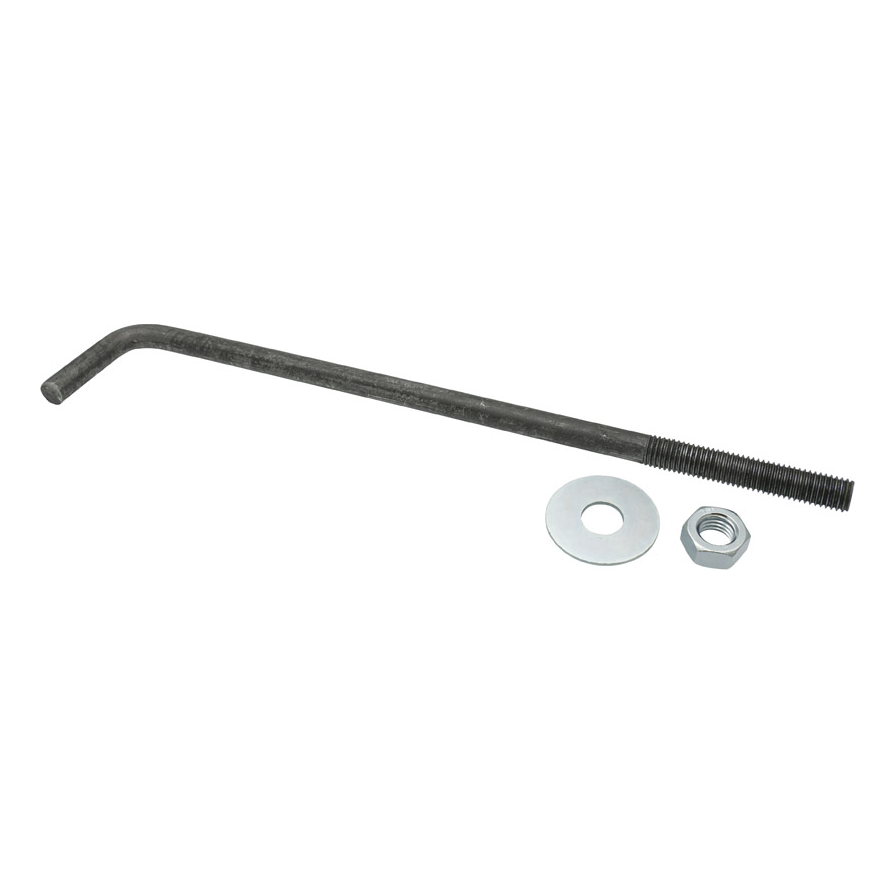

Součástí dodávky kotvy je šestihranná matice a podložka, což umožňuje okamžitou montáž bez nutnosti dokupovat další spojovací materiál. Černé provedení (bez povlaku) je určeno pro použití tam, kde kotva pracuje v chráněném prostředí — zabetonovaná ve věnci a shora zakrytá pozednicí.
Montáž a způsob působení
Při betonování věnce se kotva umístí svisle do bednění — ohnuté rameno je zapuštěno v betonu a funguje jako mechanická kotva. Po vytvrdnutí betonu se na závitový dřík navlékne pozednice (přes předem vyvrtaný otvor) a poté se přitáhne podložkou a maticí. Závit M16 zajišťuje velkou přítlačnou sílu, vhodnou i pro těžké krovy.
Technické údaje
| Typ spojky | Kotevní šroub tvaru L (kotva pozednice) |
| Typ závitu | M16 |
| Délka [mm] | 350 |
| Materiál | Ocel |
| Povrchová úprava | Černá ocel (bez povrchové úpravy) |
