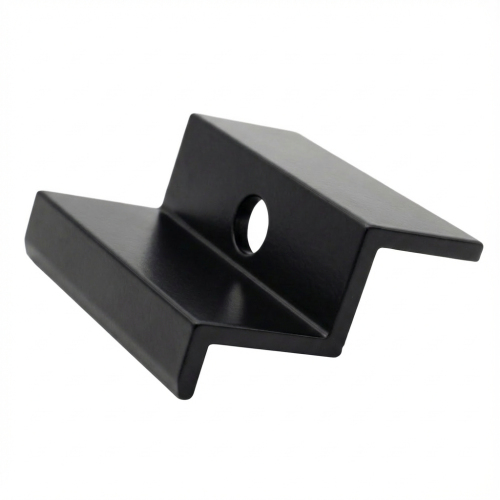

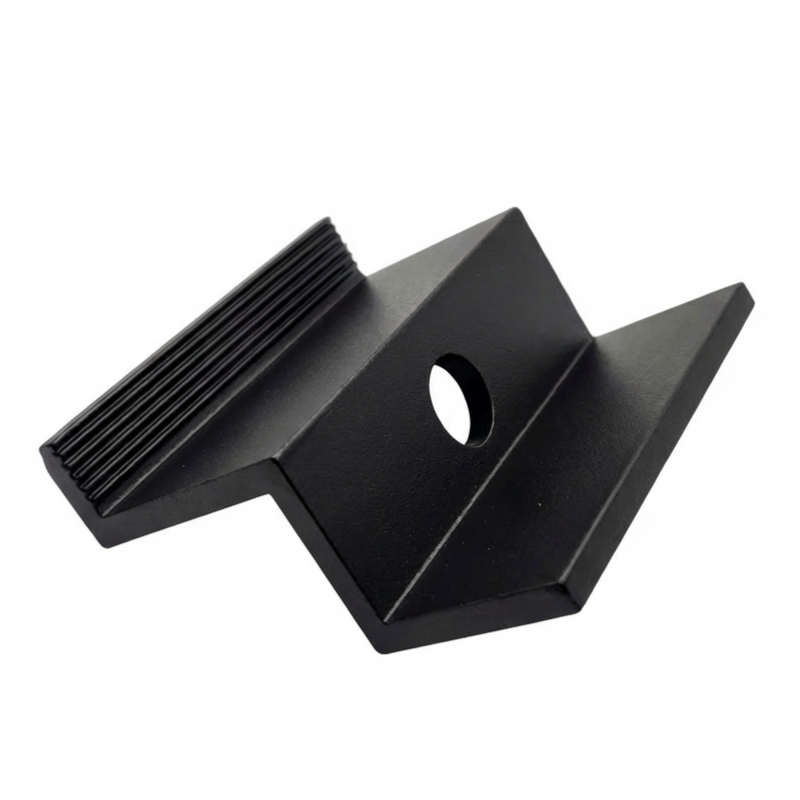

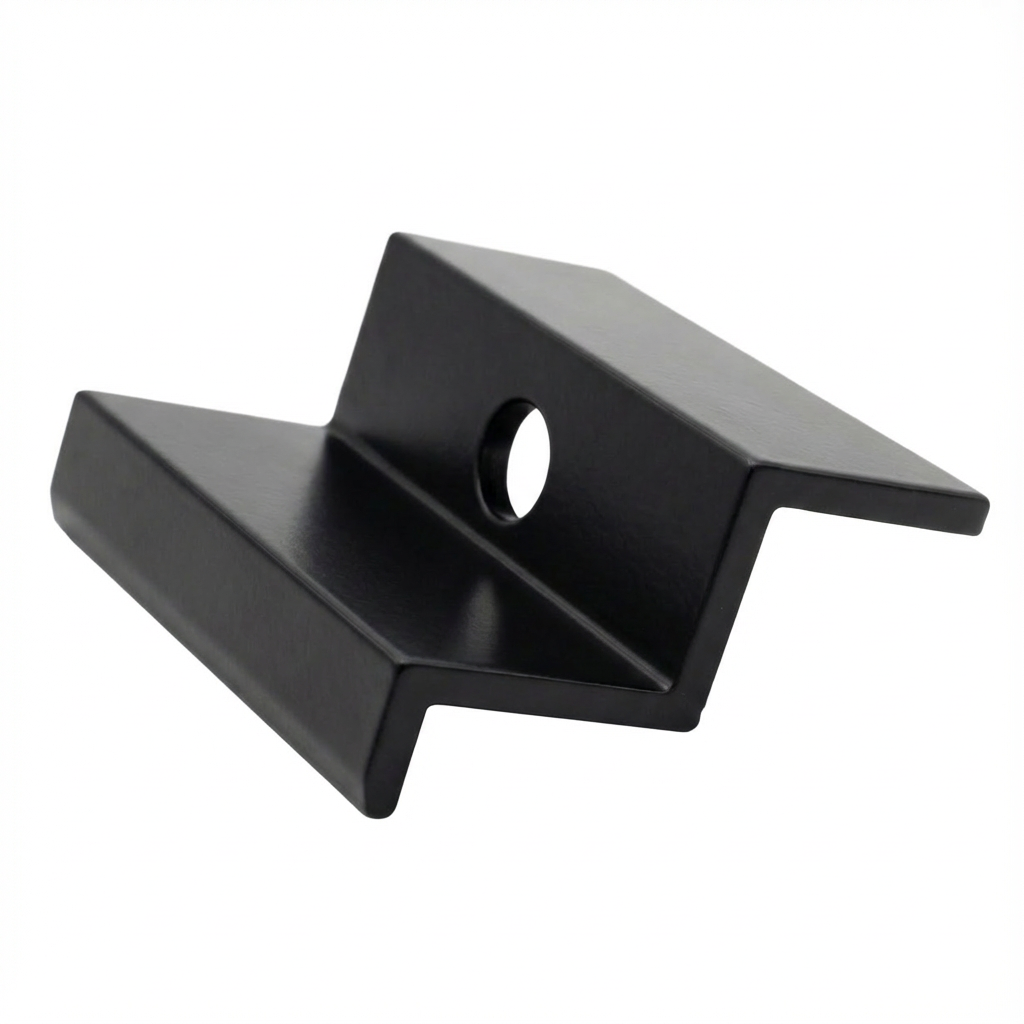

Koncová svorka H40 L50 - lakovaná - černá
![[RDY] Koncová svorka H40 L50 - lakovaná - černá PV-03-79 (1)](/environment/cache/images/productGfx_4303_500_500/RDY-Koncova-svorka-H40-L50---lakovana---cerna-PV-03-79-1.webp?overlay=1)
![[RDY] Koncová svorka H40 L50 - lakovaná - černá PV-03-79 (1)](/userdata/public/gfx/4303/RDY-Koncova-svorka-H40-L50---lakovana---cerna-PV-03-79-1.png)
![[RDY] Koncová svorka H40 L50 - lakovaná - černá PV-03-79 (2)](/userdata/public/gfx/4304/RDY-Koncova-svorka-H40-L50---lakovana---cerna-PV-03-79-2.png)
![[RDY] Koncová svorka H40 L50 - lakovaná - černá PV-03-79 (3)](/userdata/public/gfx/4305/RDY-Koncova-svorka-H40-L50---lakovana---cerna-PV-03-79-3.png)
produkt nedostupný
přidat do seznamu přání
Popis
Koncová úchytka H40 L50 - černá s pinem
Koncová přítlačná úchytka H40 je profesionální montážní prvek určený k upevnění fotovoltaických modulů s výškou rámu 40 mm. Vyrobená z vysoce kvalitní hliníkové slitiny 6063-T66, zajišťuje trvalé a bezpečné upevnění solárních panelů na nosné konstrukci. Povrch prvku má černé lakované provedení, které jej navíc chrání před působením povětrnostních vlivů a dodává instalaci estetický vzhled.
Koncová úchytka je ideální pro panely montované jednotlivě nebo na krajních pozicích v řadě.

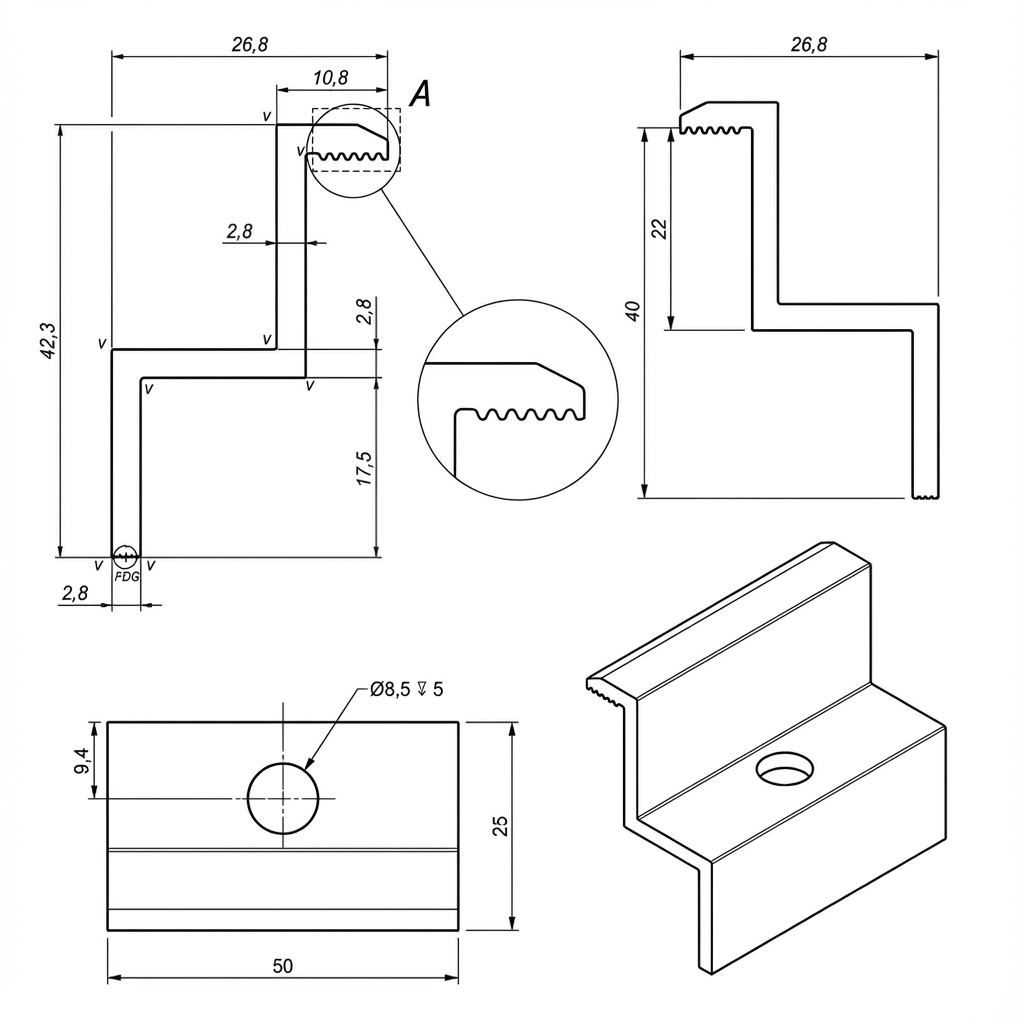

Technické údaje
- Výška rámu modulu: 40 mm
- Celková výška: 42,8 mm
- Průměr montážního otvoru: 8,5 (M8)
- Materiál: hliník EN AW 6063-T66
- Povrchová úprava: černý lak
- Doporučený utahovací moment: hodnota závislá na dokumentaci výrobce PV modulu
- Používané šrouby: M8
Použití
Koncová přítlačná úchytka je důležitým upevňovacím prvkem v instalacích solárních modulů – slouží k upevnění krajních panelů v řadě k hliníkovému profilu. Produkt je určen pro montáž solárních modulů na plochých a šikmých střechách. Používejte koncovou úchytku k upevnění panelů na začátku a konci každé řady. Mezi sousedními panely v řadě je nutné používat střední úchytky.
Kompatibilita
- Hliníkové profily přizpůsobené pro šestihranné šrouby
- Hliníkové profily pro šrouby typu T
- Trapézové profily pro střechy z trapézového plechu
Výhody
- Vysoce kvalitní materiál – vyrobena z hliníku EN AW 6063-T66, vyznačuje se vysokou odolností vůči povětrnostním podmínkám
- Trvanlivost – vysoká kvalita zpracování zaručuje trvalé upevnění konstrukce fotovoltaických panelů
- Odolnost proti korozi – odolná vůči vnějším vlivům a korozi
- Mechanická pevnost – odolná vůči nárazům a mechanickému poškození
- Estetika – černé lakované provedení zajišťuje atraktivní vzhled PV instalace
- Ideální pro jednotlivé panely – dokonalé řešení pro moduly montované jednotlivě nebo na krajních pozicích v řadě
Pokyny k montáži
- Namontujte úchytku pomocí posuvné vložky a šroubu M8
- Utáhněte šroub silou podle doporučení výrobce PV modulu
- Na každou řadu panelů jsou potřeba minimálně čtyři koncové úchytky – dvě na začátku, dvě na konci řady panelů
Obsah balení Koncová přítlačná úchytka H40. Upozornění: šrouby, matice a posuvné vložky je nutné zakoupit samostatně.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Typ svorky | Krajová |
| Tloušťka panelu [mm] | 40 |
| Barva | Černá |
| Zemnící kolík | Ne |
| Příslušenství | Bez příslušenství |
