Koncová svorka H35 L50 - surová s uzemňovacím pinem
![[RDY] Koncová svorka H35 L50 - surová s uzemňovacím pinem PV-03-38 (1)](/environment/cache/images/productGfx_4306_500_500/RDY-Koncova-svorka-H35-L50---surova-s-uzemnovacim-pinem-PV-03-38-1.webp?overlay=1)
![[RDY] Koncová svorka H35 L50 - surová s uzemňovacím pinem PV-03-38 (1)](/userdata/public/gfx/4306/RDY-Koncova-svorka-H35-L50---surova-s-uzemnovacim-pinem-PV-03-38-1.png)
![[RDY] Koncová svorka H35 L50 - surová s uzemňovacím pinem PV-03-38 (2)](/userdata/public/gfx/4307/RDY-Koncova-svorka-H35-L50---surova-s-uzemnovacim-pinem-PV-03-38-2.webp)
![[RDY] Koncová svorka H35 L50 - surová s uzemňovacím pinem PV-03-38 (3)](/userdata/public/gfx/4308/RDY-Koncova-svorka-H35-L50---surova-s-uzemnovacim-pinem-PV-03-38-3.png)
![[RDY] Koncová svorka H35 L50 - surová s uzemňovacím pinem PV-03-38 (4)](/userdata/public/gfx/4309/RDY-Koncova-svorka-H35-L50---surova-s-uzemnovacim-pinem-PV-03-38-4.png)
produkt nedostupný
přidat do seznamu přání
Popis

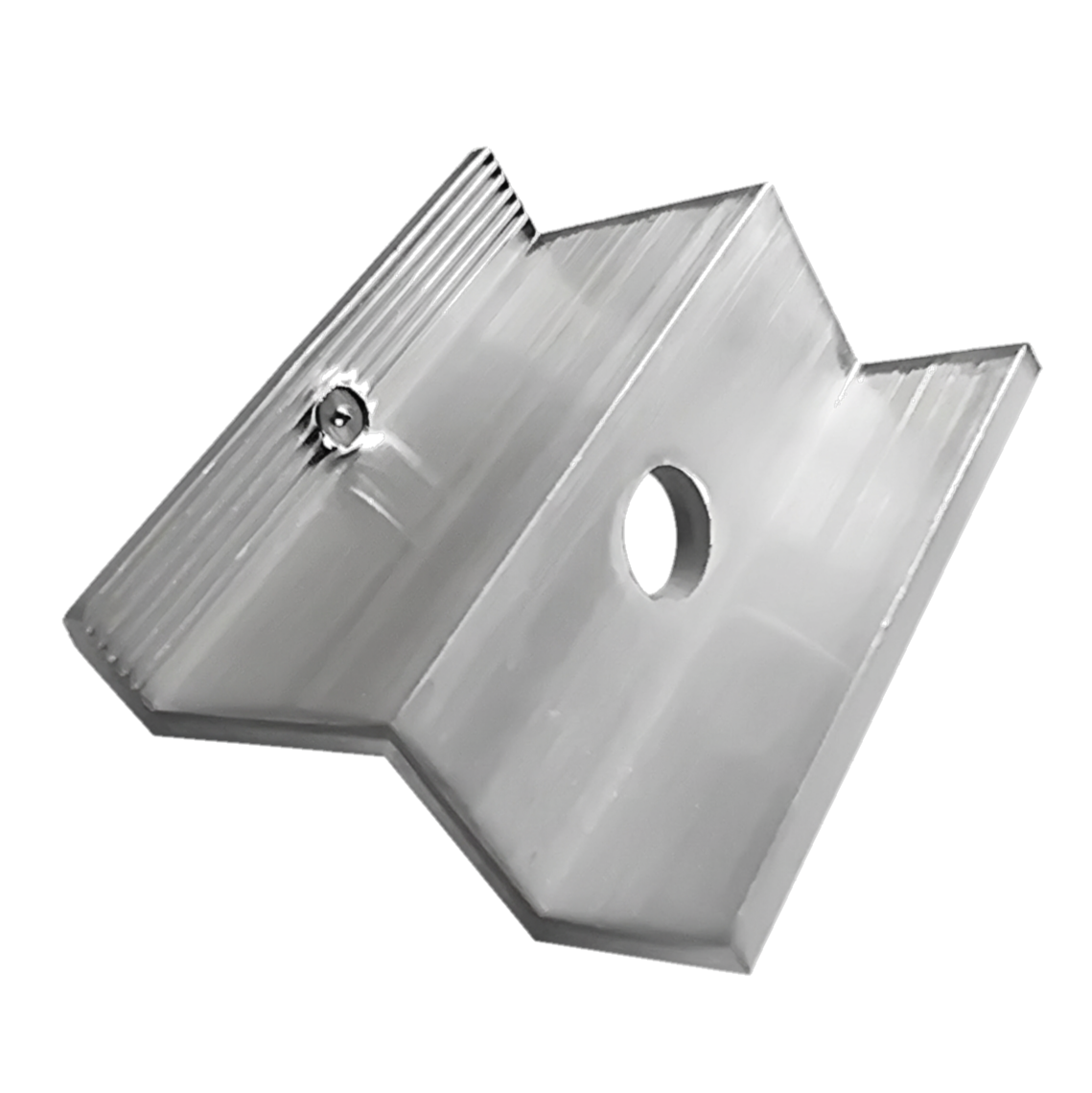

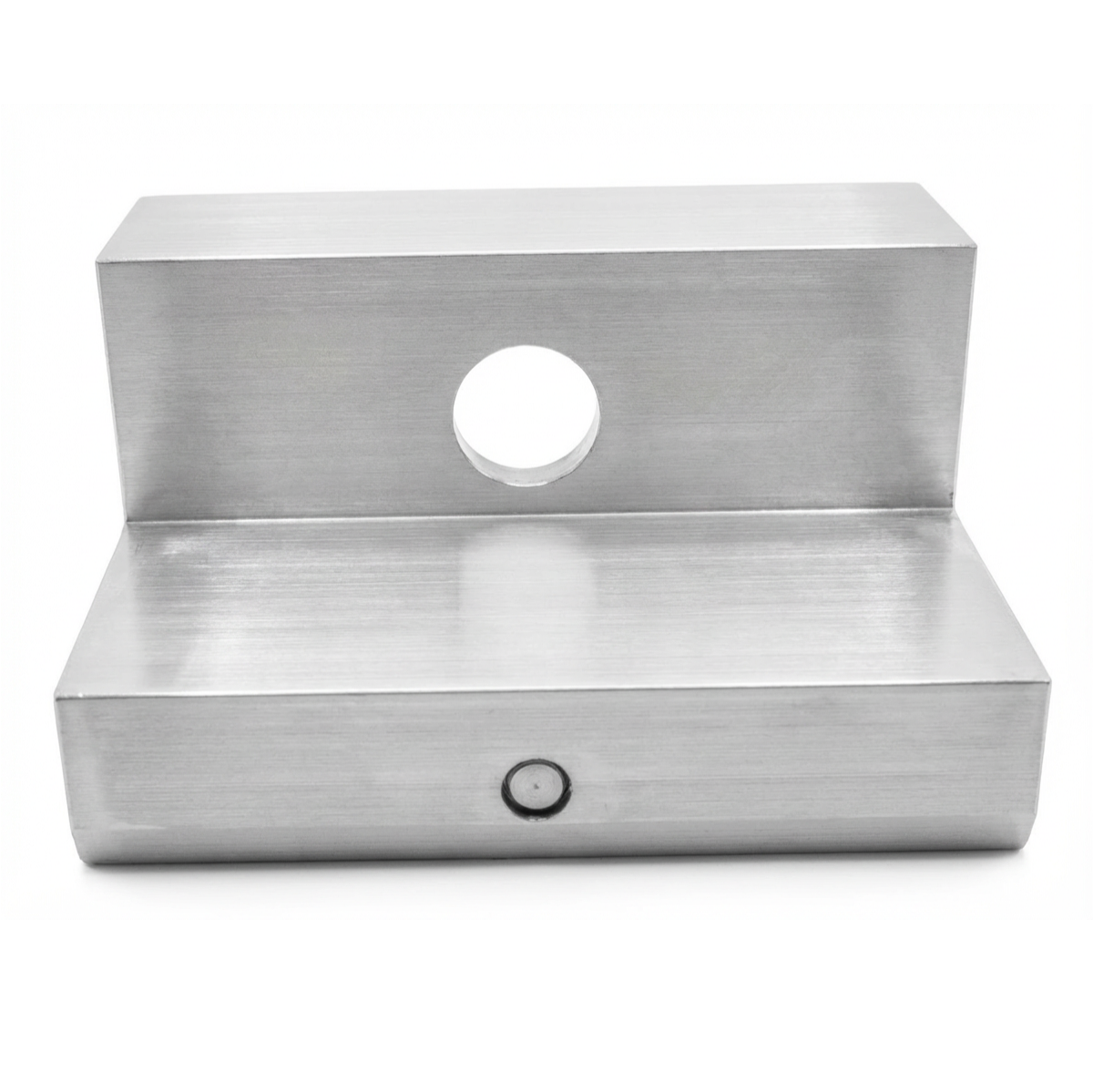

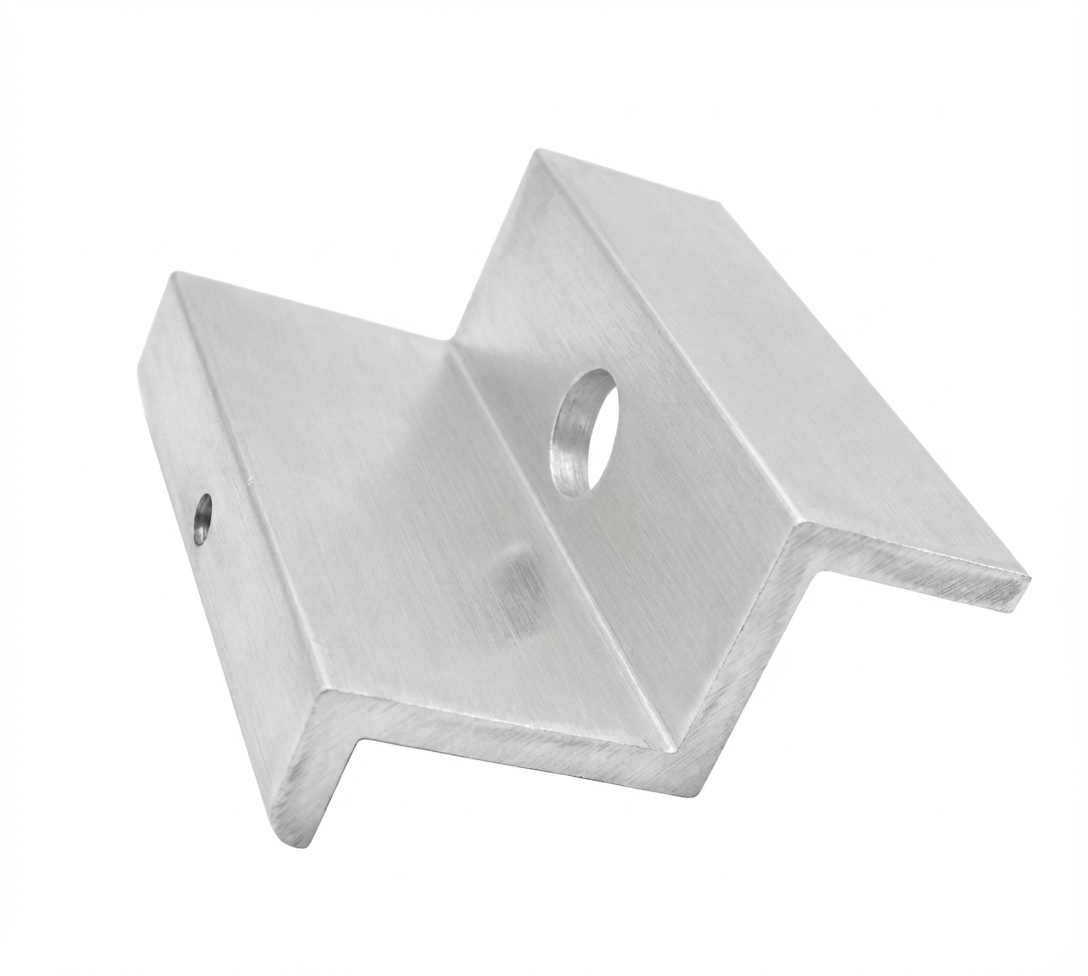

Koncová svorka H35 L50 - surová s uzemňovacím pinem
Koncová přítlačná svorka H35 s uzemňovacím pinem je profesionální montážní prvek určený k upevnění fotovoltaických modulů s výškou rámu 35 mm. Vyrobená z vysoce kvalitní hliníkové slitiny 6063-T66 zajišťuje trvalé a bezpečné upevnění solárních panelů na nosné konstrukci. Povrch prvku zůstává surový, bez dodatečných ochranných povlaků, což umožňuje přesné a spolehlivé vyrovnání potenciálů mezi prvky instalace.
Výrazným znakem této svorky je integrovaný uzemňovací pin, který umožňuje rychlé a účinné vyrovnání potenciálů mezi fotovoltaickým modulem a nosnou konstrukcí. Při utahování pin proráží eloxovanou vrstvu rámu a zajišťuje kontinuitu spojení. Toto řešení nejen usnadňuje montáž – eliminuje nutnost používat dodatečné uzemňovací podložky – ale také výrazně zkracuje čas instalace a nabízí vysokou úroveň bezpečnosti a efektivity celého systému.
Toto inovativní řešení podporuje instalace hromosvodu a přepěťové ochrany, zvláště užitečné ve fotovoltaických systémech. Koncová svorka s uzemňovacím pinem je ideální pro panely montované jednotlivě nebo na krajních pozicích v řadě.

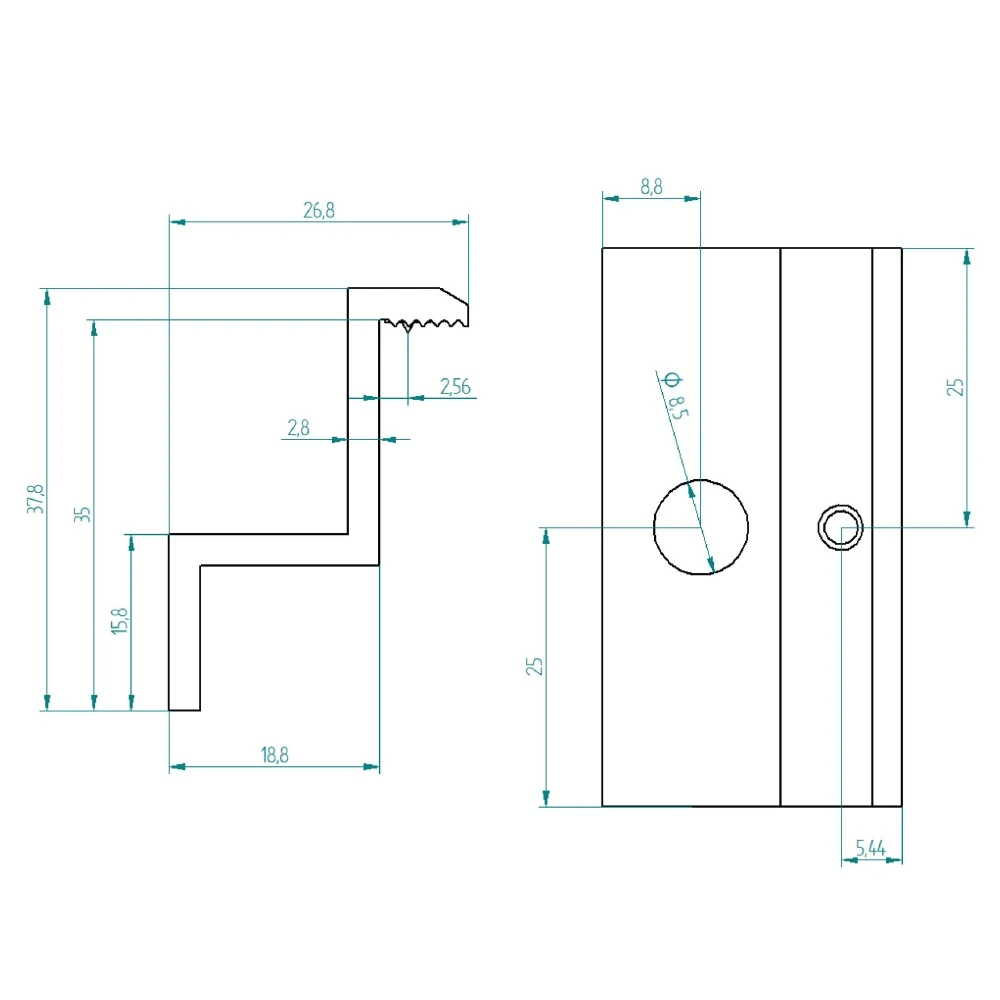

Technické údaje
- Výška rámu modulu: 35 mm
- Celková výška: 37,8 mm
- Průměr montážního otvoru: 8,5 mm (M8)
- Materiál: hliník 6063-T66
- Povrchová úprava: surový
- Doporučený utahovací moment: hodnota závislá na dokumentaci výrobce PV modulu
- Používané šrouby: M8
Použití Koncová přítlačná svorka je důležitým upevňovacím prvkem v instalacích solárních modulů – slouží k upevnění krajních panelů v řadě k hliníkovému profilu. Produkt je určen pro montáž solárních modulů na ploché a šikmé střechy. Používejte koncovou svorku k upevnění panelů na začátku a konci každé řady. Mezi sousedními panely v řadě je nutné používat střední svorky.
Kompatibilita
- Hliníkové profily přizpůsobené pro šestihranné šrouby
- Hliníkové profily pro šrouby typu T
- Trapézové profily pro střechy z trapézového plechu
Výhody
- Vysoce kvalitní materiál – vyrobená z hliníku 6063-T66, vyznačuje se vysokou odolností vůči povětrnostním podmínkám
- Trvanlivost – vysoká kvalita zpracování zaručuje trvalé upevnění konstrukce fotovoltaických panelů
- Odolnost proti korozi – odolná vůči působení vnějších faktorů a korozi
- Mechanická pevnost – odolná vůči nárazům a mechanickému poškození
- Vestavěné uzemnění – uzemňovací pin eliminuje potřebu používat uzemňovací podložky, což zkracuje čas a zvyšuje pohodlí montáže
- Vyrovnání potenciálů – zajišťuje kontinuitu elektrického kontaktu mezi modulem a nosnou konstrukcí
- Ideální pro jednotlivé panely – vynikající řešení pro moduly montované jednotlivě nebo na krajních pozicích v řadě
Pokyny k montáži
- Namontujte svorku na montážní lištu pomocí posuvné matice a šroubu M8
- Umístěte krajní fotovoltaický panel do oblasti svorky a ujistěte se, že uzemňovací pin má kontakt s rámem modulu
- Utáhněte šroub podle doporučení výrobce PV modulu
- Na každou řadu panelů je potřeba minimálně čtyři koncové svorky – dvě na začátku, dvě na konci řady panelů
- Nepoužívejte eloxované nebo lakované koncové svorky s pinem. V takovém případě použijte koncovou svorku bez pinu a speciální kontaktní plíšek montovaný mezi rám panelu a hliníkový profil
Obsah balení Koncová přítlačná svorka H35 s uzemňovacím pinem. Pozor: šrouby, matice a posuvné matice je nutné zakoupit samostatně.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Typ svorky | Krajová |
| Tloušťka panelu [mm] | 35 |
| Barva | Stříbrná |
| Zemnící kolík | Ano |
| Příslušenství | Bez příslušenství |
