Hliníkový trapézový můstek PV s EPDM H70 L330 pro trapézový plech
produkt nedostupný
přidat do seznamu přání
0
Popis

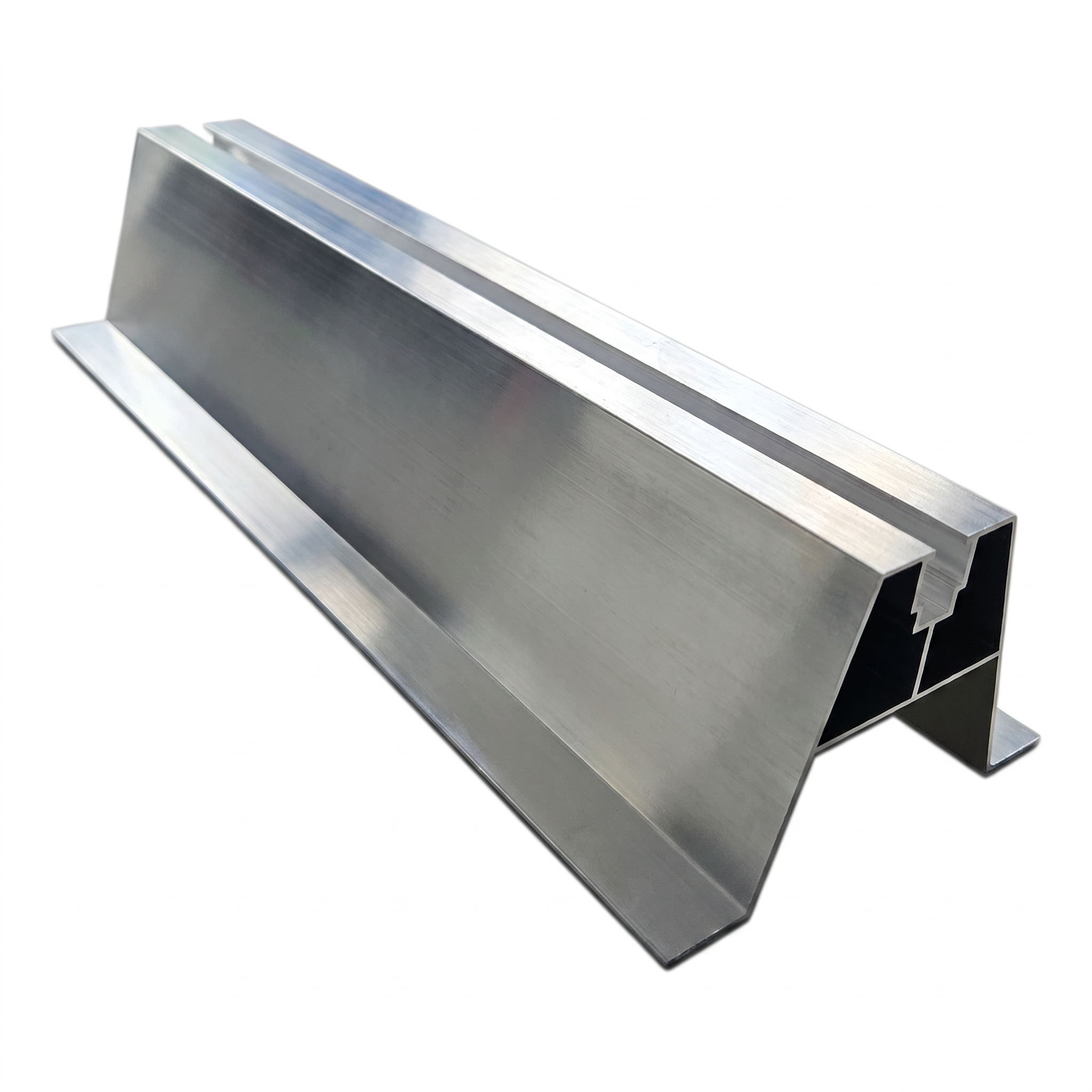

Hliníkový trapézový můstek PV s EPDM H70 L330 pro trapézový plech
Hliníkový trapézový můstek H70 L330 je odolný montážní profil určený pro fotovoltaické instalace na střechách pokrytých trapézovým plechem. Díky těsnění EPDM o tloušťce 2 mm zajišťuje těsné a stabilní přiléhání k podkladu, čímž eliminuje riziko mikrovibrací a poškození povrchu plechu. Hotový prvek zkracuje dobu montáže a zaručuje opakovatelnost na každé střeše.
Profil je vyroben z hliníku s povrchovou úpravou Standard (ochranné anodování). Konstrukce trapézového průřezu s centrálním vodícím kanálem umožňuje spolehlivé upevnění šroubem nebo samořezným vrutem a zaručuje vysokou nosnost při nízké vlastní hmotnosti pouhých 0,357 kg.
Použití
- Montáž montážních lišt FV systémů na střechách s trapézovým plechem
- Kompenzace profilu trapézu – můstek rovnoměrně rozkládá tlak na vlny plechu
- Spolupráce se samořeznými vruty nebo šrouby s podložkou EPDM
Parametry produktu
- Délka: 330 mm
- Výška: 70 mm
- Materiál profilu: hliník
- Povrchová úprava: Standard (ochranné anodování)
- Těsnění: EPDM 2 mm
- Hmotnost: 0,357 kg
Rozměry a technické parametry
- Délka (L): 330 mm
- Výška (H): 63 mm (rozměr profilu: 70 mm dle výkresu průřezu)
- Šířka horní části: 40 mm
- Šířka patek základny: 26,63 mm (levá a pravá)
- Vnitřní rozteč patek: 62,74 mm
- Úhel šikmých stěn: 14°
- Tloušťka stěn: 1,2–1,5 mm
- Tloušťka horní stěny: 1,3 mm
- Vodící kanál – šířka otvoru: 9 mm, hloubka: 16 mm
- Nespecifikované poloměry: R0,25
Přesně navržený trapézový průřez s vnitřní výztužnou příčkou a centrálním vodícím kanálem zaručuje tuhost profilu a snadné polohování upevňovacích prvků.
