Trapézový hliníkový můstek H100 L330 s těsněním EPDM 2 mm pro montáž FV

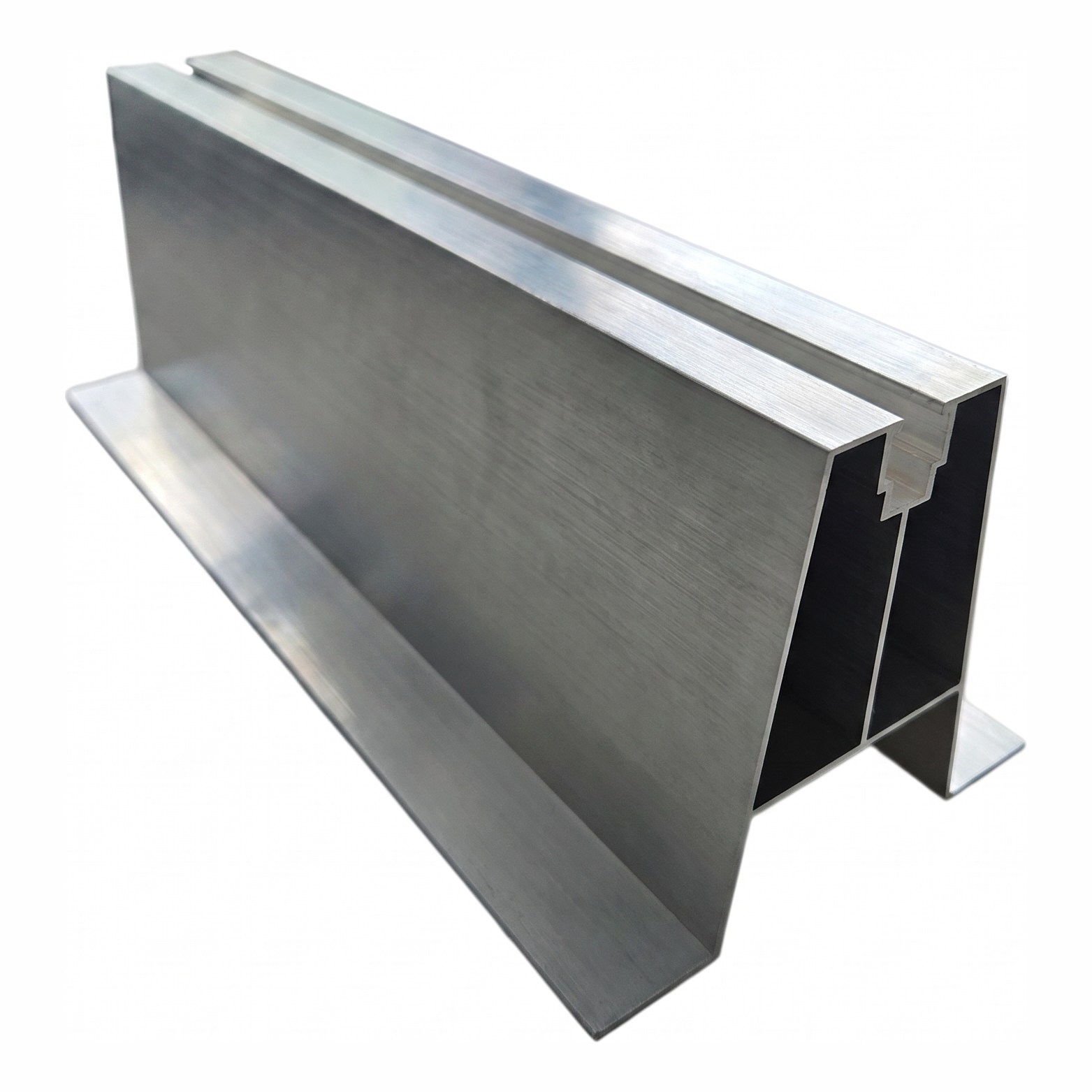

Trapézový hliníkový můstek H100 L330 je hotový střešní adaptér určený k upevnění fotovoltaických konstrukcí na střechách pokrytých trapézovým plechem. Díky továrnímu těsnění EPDM o tloušťce 2 mm zajišťuje můstek těsné přilnutí k vlně plechu, čímž eliminuje potřebu dodatečného těsnění a výrazně urychluje montáž.
Profil je vyroben z hliníku se standardní anodizační úpravou, což zaručuje vysokou odolnost proti korozi a dlouholetou trvanlivost v venkovních podmínkách. Trapézový tvar průřezu dokonale odpovídá geometrii oblíbených střešních plechů — můstek se stabilně opírá o hřebeny vln a rovnoměrně přenáší zatížení na podkonstrukci střechy.
Horní část profilu je vybavena montážní drážkou o šířce otvoru 9 mm a hloubce 16 mm, která umožňuje rychlé uchycení montážních lišt nebo svorek pomocí háčkových šroubů nebo T-matic. Toto řešení umožňuje flexibilní polohování prvků FV konstrukce bez nutnosti vrtání dalších otvorů.

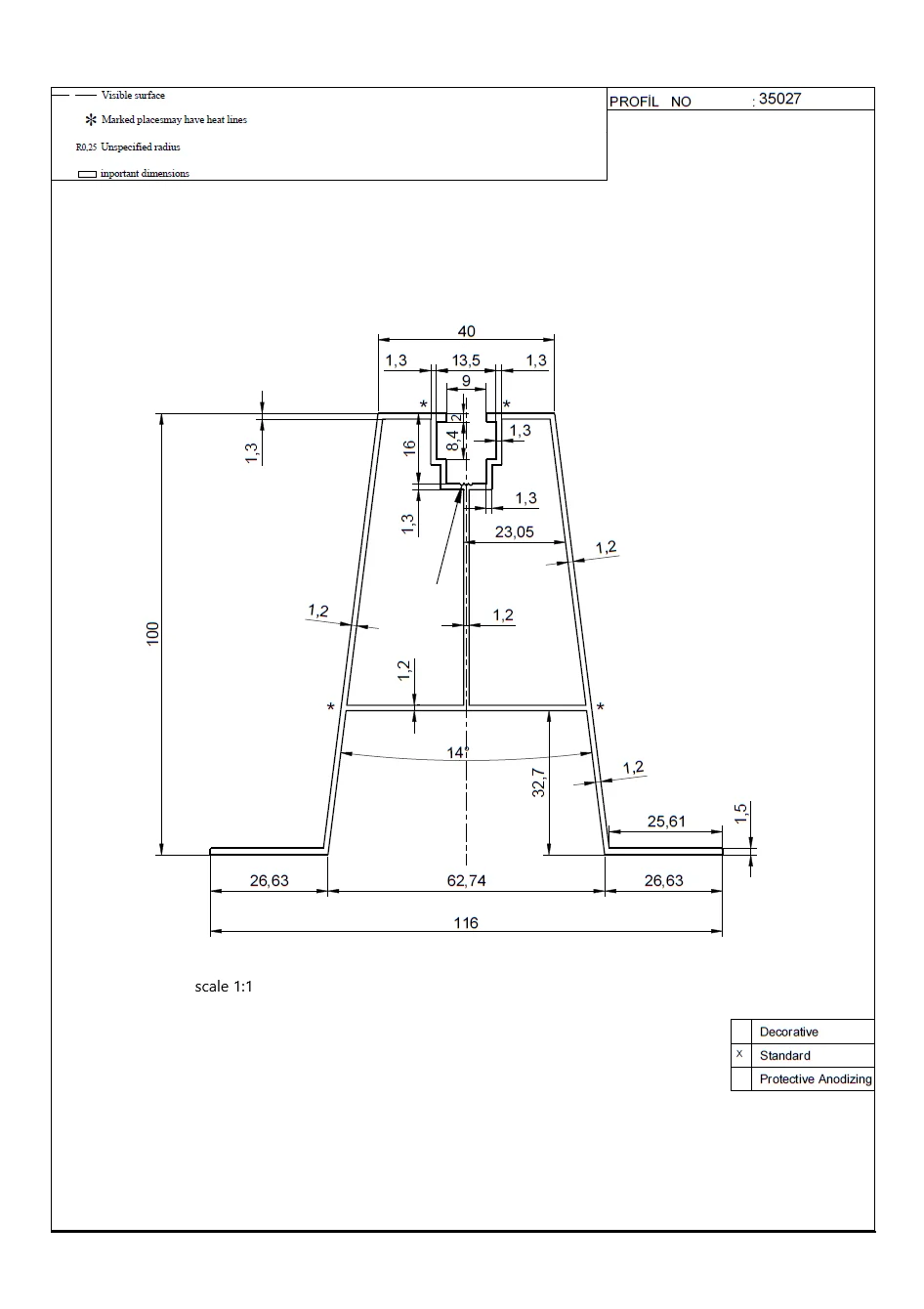

Rozměry a geometrie profilu
- Délka můstku: 330 mm
- Celková výška: 100 mm
- Celková šířka základny: 116 mm
- Šířka horní plošiny: 40 mm
- Vnitřní šířka základny: 62,74 mm
- Šířka bočních patek: 26,63 mm (každá)
- Úhel sklonu bočních stěn: 14°
Montážní drážka (horní část profilu)
- Šířka vstupního otvoru: 9 mm
- Vnitřní šířka drážky: 13,5 mm
- Hloubka drážky: 16 mm
- Hloubka spodní komory drážky: 8,4 mm
- Tloušťka okraje drážky: 2 mm
Tloušťky stěn a konstrukce
- Tloušťka bočních stěn: 1,2 mm
- Tloušťka vnitřní příčky: 1,2 mm
- Tloušťka stěn horní plošiny: 1,3 mm
- Tloušťka patky základny: 1,5 mm
- Nedefinovaný poloměr: R0,25 mm
- Výška k vnitřní příčce: 32,7 mm
Parametry produktu
- Materiál profilu: hliník (standardní anodizace)
- Těsnění: EPDM 2 mm
- Hmotnost: 0,438 kg
- Rozměry: D 330 × V 100 mm
Trapézový můstek je nezbytným spojovacím prvkem mezi střešním plechem a nosnou konstrukcí FV panelů. Díky těsnění EPDM chrání střešní krytinu před průnikem vody v místech uchycení a hliníková konstrukce střechu výrazně nezatěžuje. Univerzální geometrie zajišťuje, že profil pasuje k nejoblíbenějším trapézovým plechům používaným v průmyslovém a skladovém stavebnictví.
