Držák skla 6–10,76 mm čtvercový 90° pin 53x45x26 mm AISI 304 satén
produkt nedostupný
přidat do seznamu přání
Popis

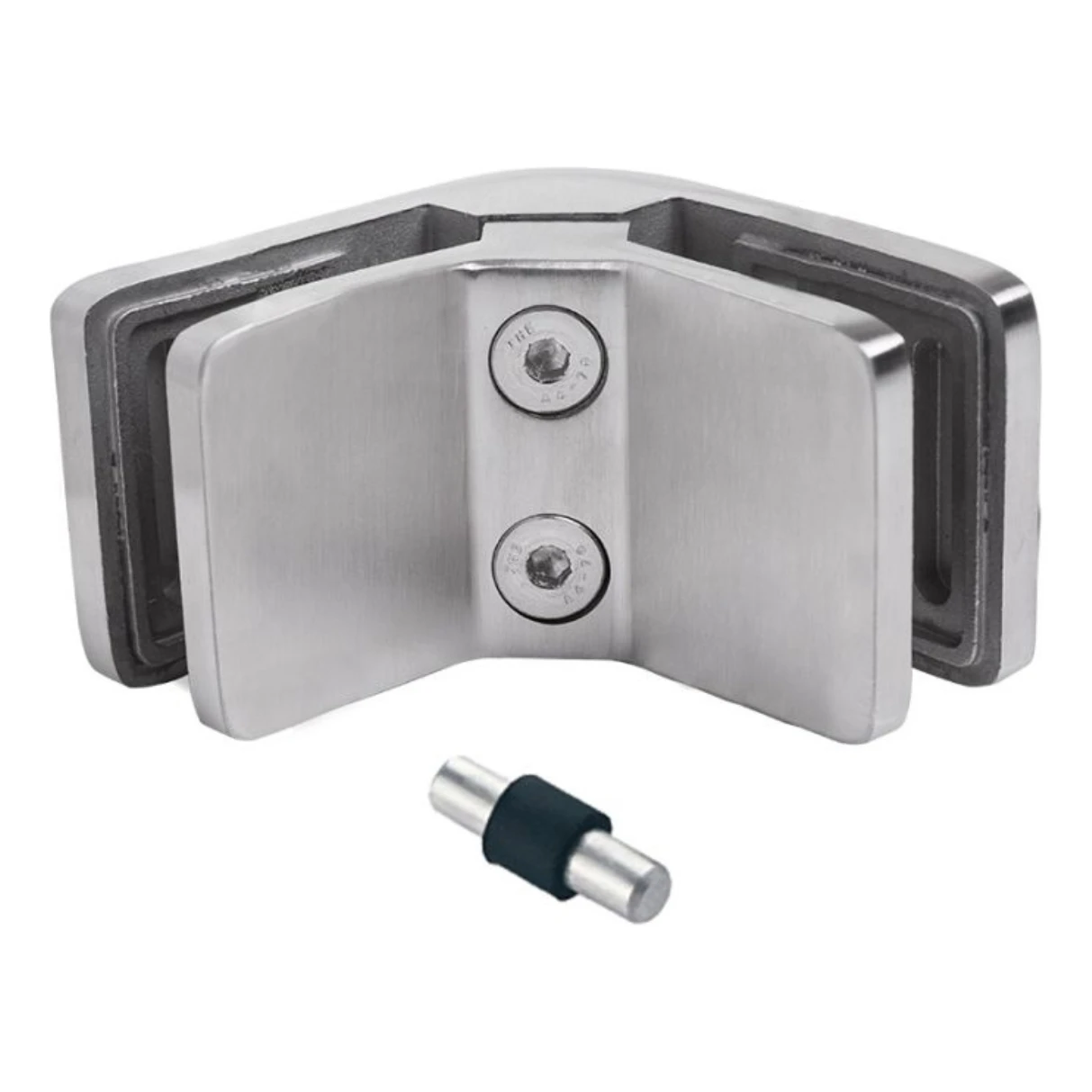

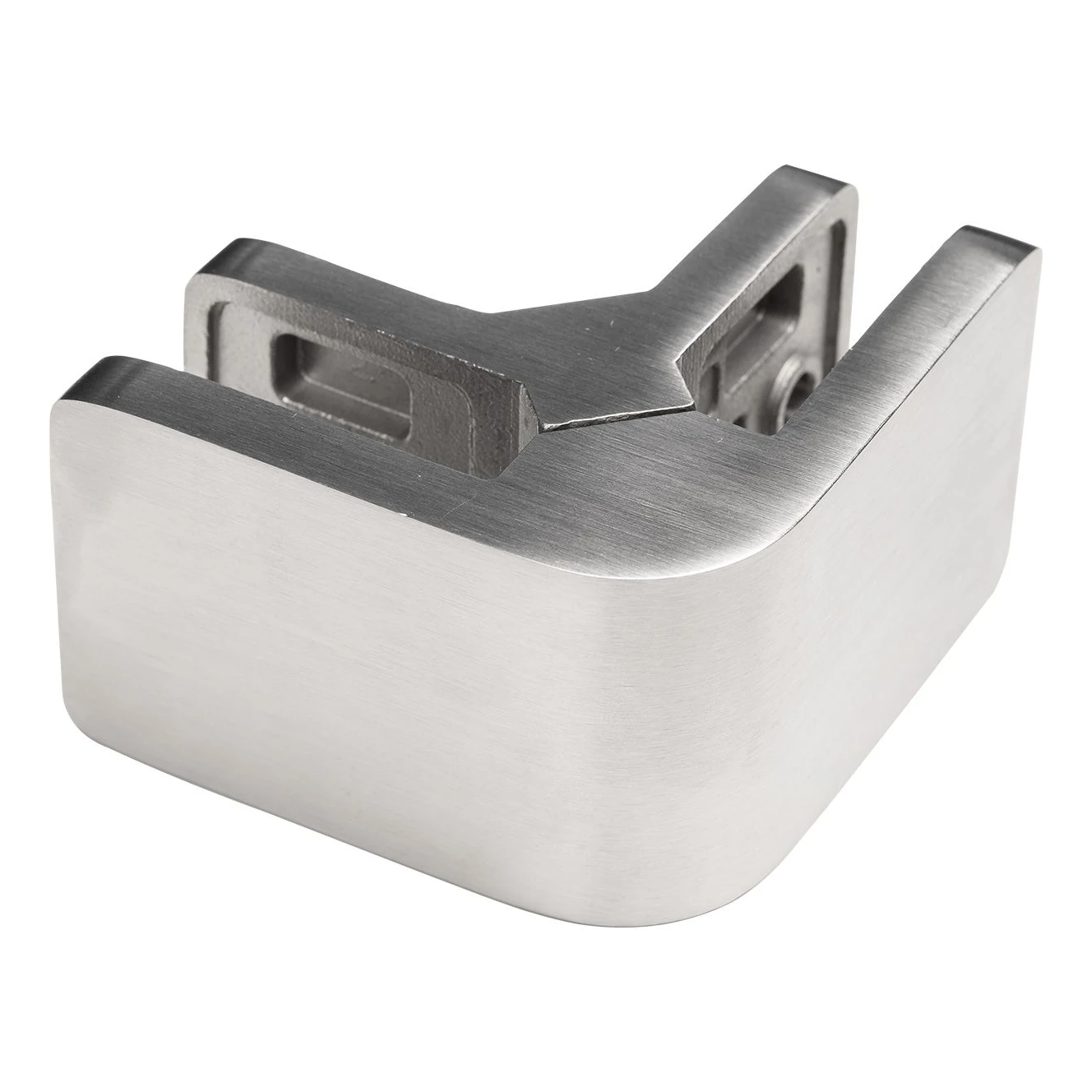

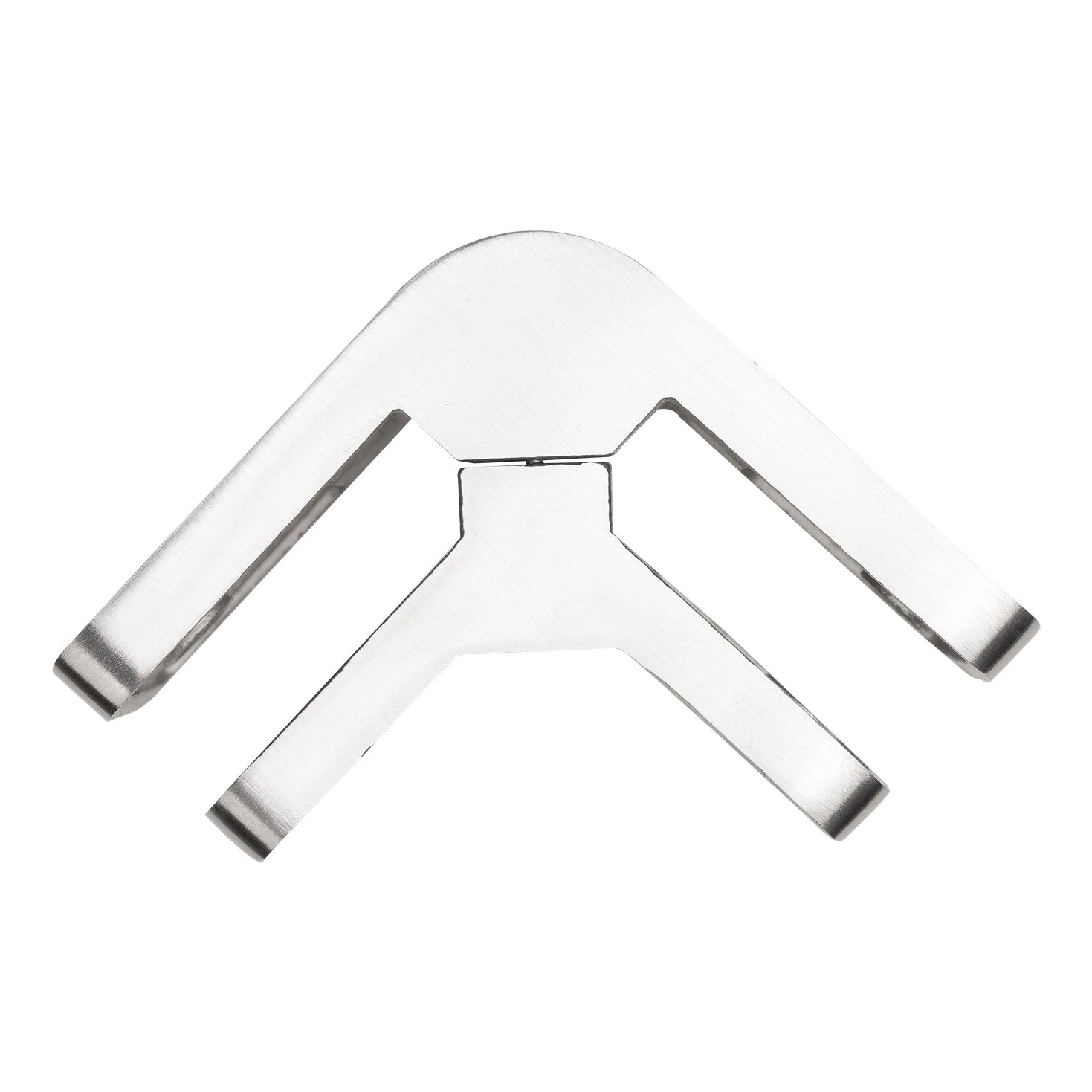

Rohový držák skla 90° čtvercový 53×45 mm – ocel AISI 304, satén
Rohový držák skla 90° o rozměrech 53 × 45 × 26 mm je profesionální řešení pro spojení dvou skleněných tabulí v pravém úhlu v zábradlích a skleněných příčkách. Vyroben z nerezové oceli AISI 304 se saténovou povrchovou úpravou zajišťuje dlouhodobou odolnost proti korozi a estetický, moderní vzhled. Držák je kompatibilní s kaleným i laminovaným sklem o tloušťce od 6 do 10,76 mm, což pokrývá nejčastěji používané konfigurace ve stavebnictví.
Součástí dodávky je zajišťovací pin s gumovým krytem, který stabilizuje polohu skleněné tabule a zabraňuje jejímu náhodnému vysunutí. Konstrukce držáku je založena na dvou polovinách stahovaných imbusovými šrouby 2×M6, což umožňuje přesné nastavení přítlaku bez nutnosti demontáže celého prvku.
Technická specifikace
- Typ: rohový držák 90° (sklo–sklo)
- Vnější rozměry: 53 × 45 mm
- Šířka (hloubka): 26 mm
- Materiál: nerezová ocel AISI 304
- Povrchová úprava: satén
- Tloušťka skla: 6–10,76 mm (kalené nebo laminované)
- Uchycení: 2 × M6 – imbusové šrouby
- Zajišťovací pin: součástí dodávky
- Hmotnost: 0,46 kg
- EAN: 5903313207898
Konstrukční funkce a bezpečnost
Rohový držák je klíčovým prvkem ovlivňujícím stabilitu a bezpečnost skleněného zábradlí. Spojením dvou tabulí pod úhlem 90° účinně zabraňuje posunutí skla, ztužuje konstrukci a výrazně snižuje riziko poškození při provozu. Montáž držáku eliminuje potřebu dalších rámů či profilů — umožňuje vytváření minimalistických, bezrámových zábradlových řešení na balkonech, terasách, schodištích i v objektech občanské vybavenosti.
Saténová povrchová úprava nerezové oceli AISI 304 zajišťuje nejen ochranu proti korozi, ale také elegantní vzhled. Díky neutrální barevnosti a jemnému lesku se držák dokonale hodí k moderním zábradlím ze skla a nerezové oceli.
Podrobné rozměry z technických výkresů

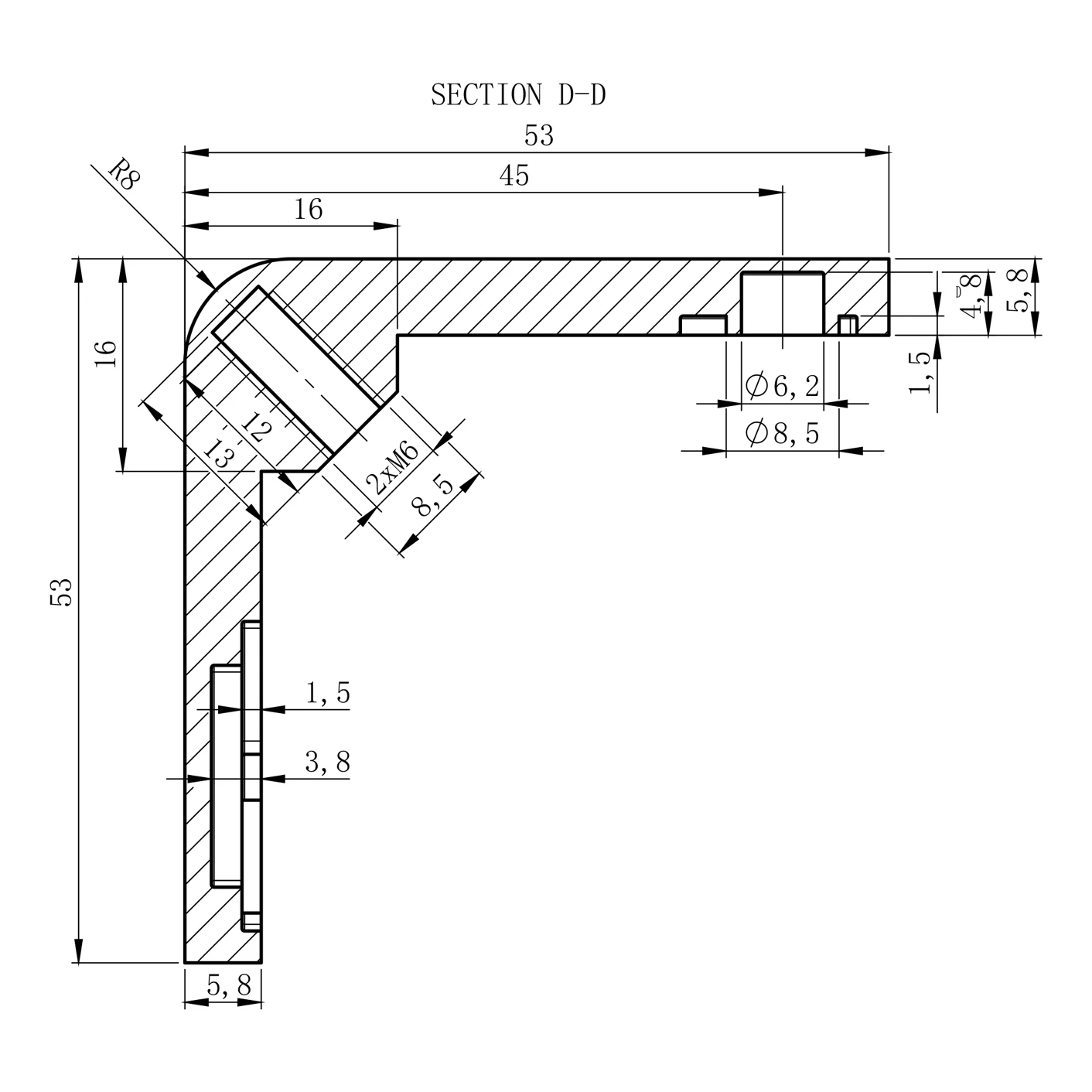

Tělo držáku (průřez D-D):
- Vnější délka ramene: 53 mm
- Vnitřní délka ramene: 45 mm
- Tloušťka ramene: 5,8 mm
- Poloměr zaoblení vnějšího rohu: R8
- Průměr montážního otvoru: ⌀6,2 mm
- Průměr zahloubení: ⌀8,5 mm
- Montážní závity: 2 × M6
- Hloubka závitu: 8,5 mm

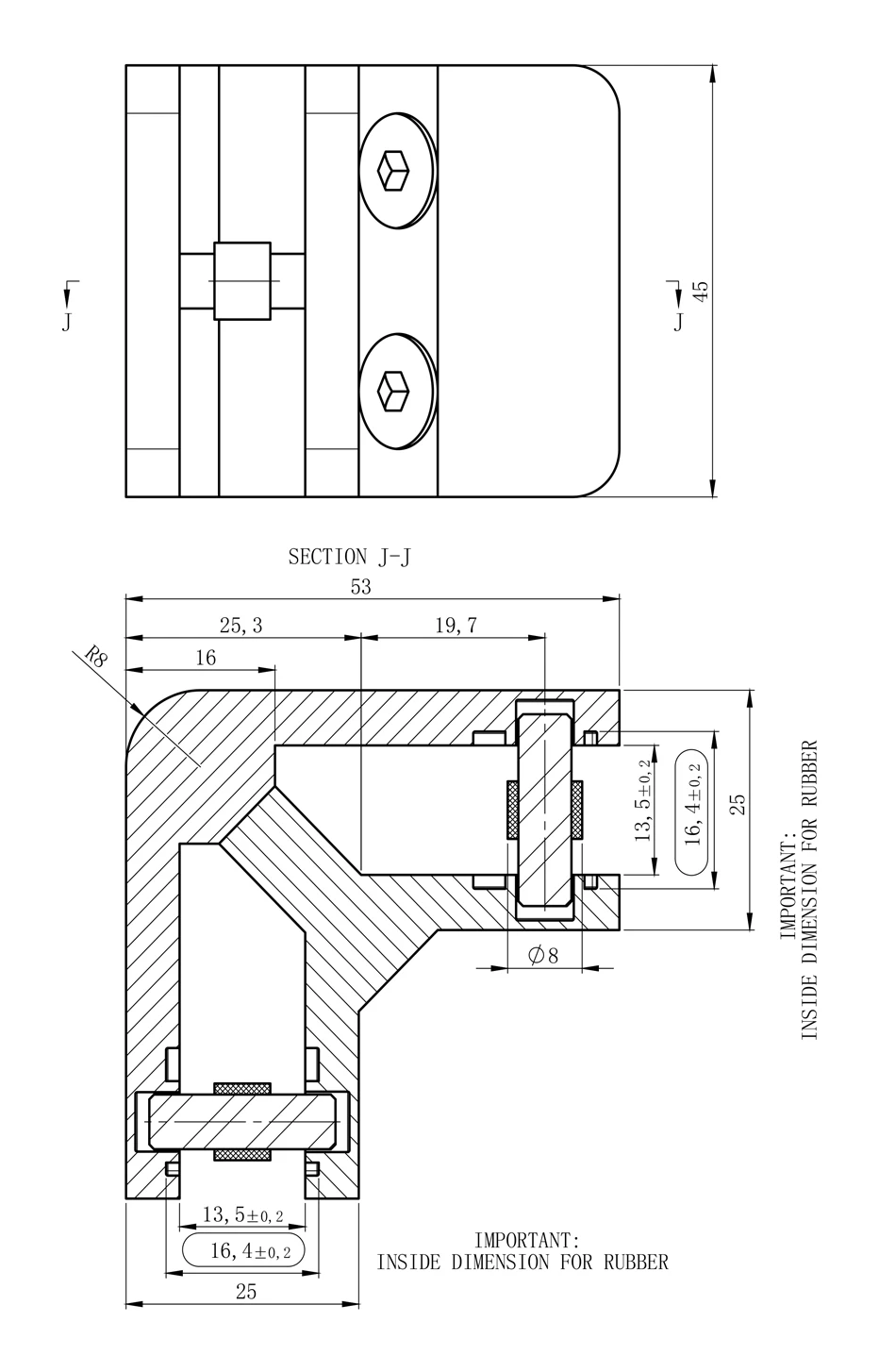

Drážka pro sklo (průřez J-J):
- Šířka vnitřní drážky (pro těsnění): 16,4 ±0,2 mm
- Šířka drážky mezi kovovými čelistmi: 13,5 ±0,2 mm
- Celková tloušťka sestavy čelistí: 25 mm
- Průměr zajišťovacího pinu: ⌀8 mm

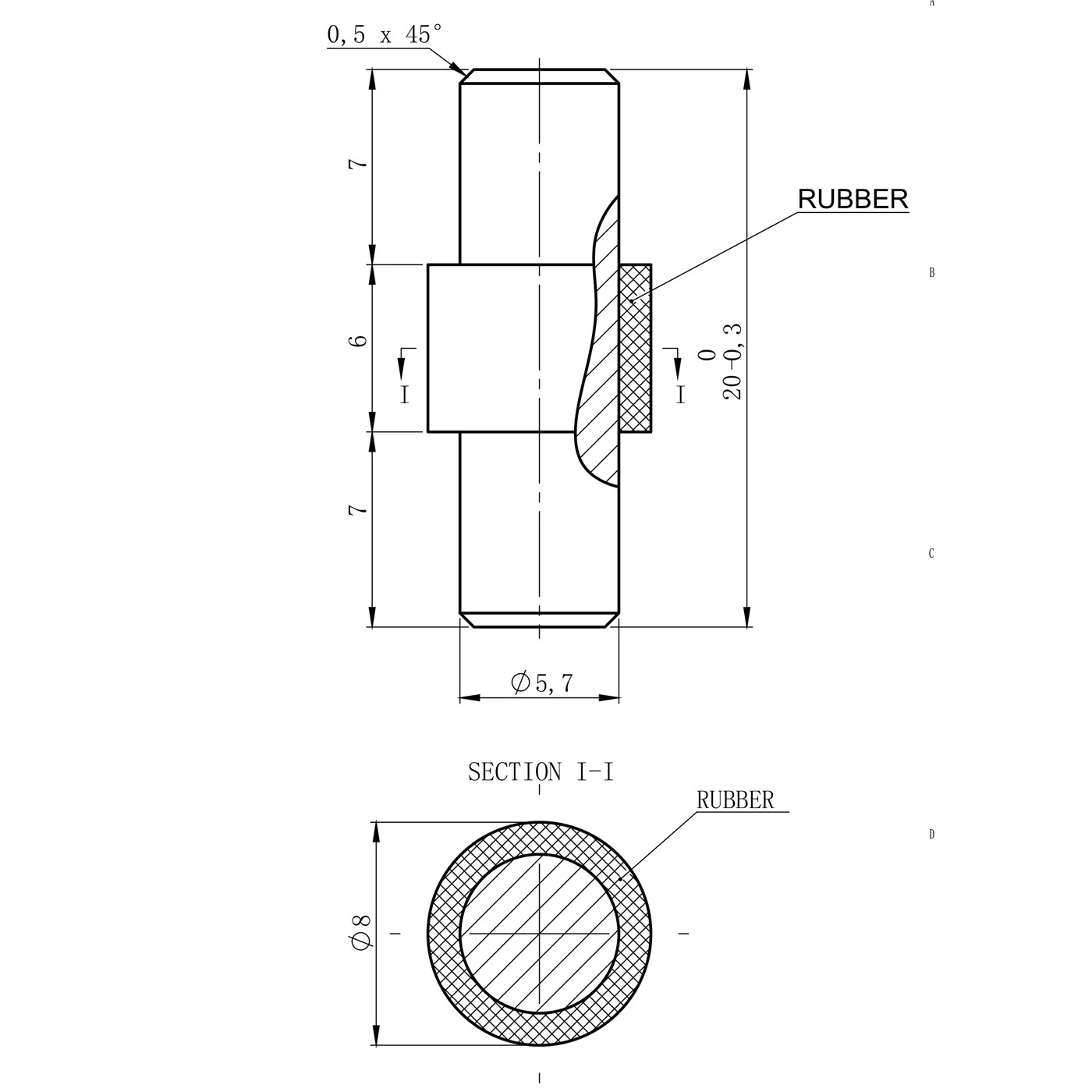

Zajišťovací pin:
- Celková délka: 20 mm (tolerance: 0 / −0,3 mm)
- Průměr dříku: ⌀5,7 mm
- Vnější průměr gumy: ⌀8 mm
- Rozdělení délky: horní část 7 mm + střed 6 mm (guma) + dolní část 7 mm
- Sražení: 0,5 × 45°

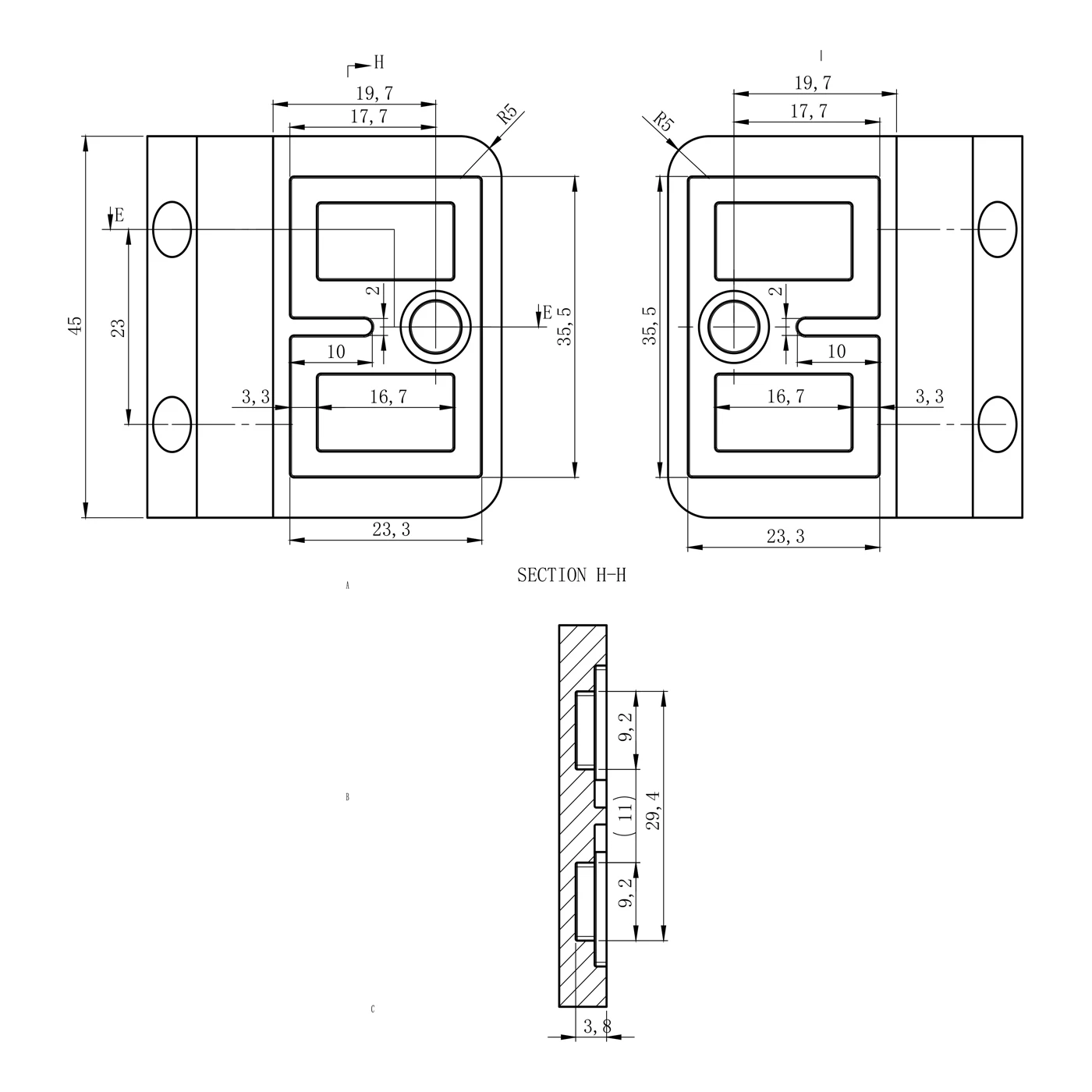

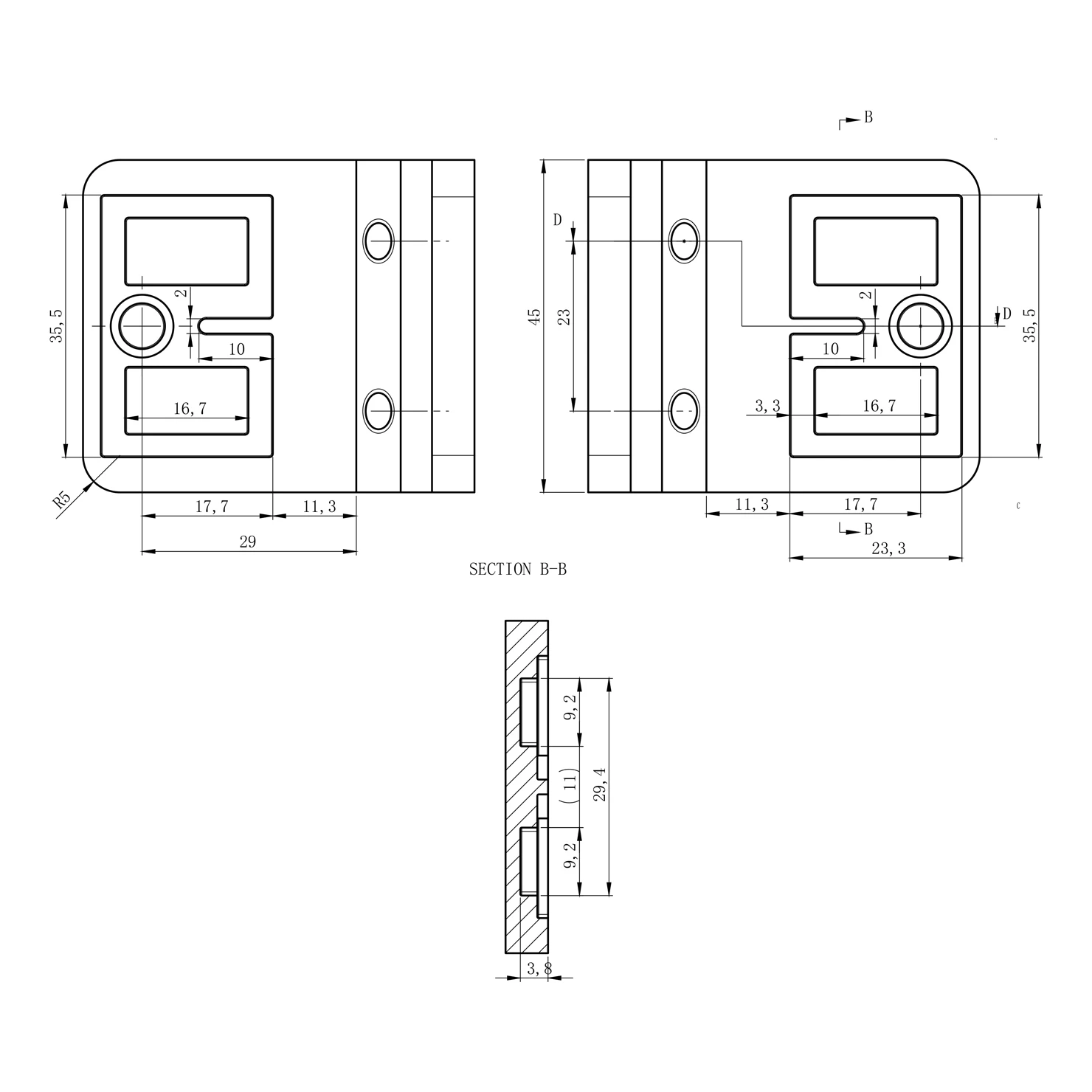

Lůžka pro gumová těsnění (vnitřní pohledy):
- Šířka lůžka pro těsnění: 17,7 mm
- Výška lůžka: 35,5 mm
- Šířka vnitřního výstupku: 16,7 mm
- Poloměr zaoblení lůžka: R5
- Tloušťka poloviny držáku: 3,8 mm
- Rozteč montážních otvorů: 23 mm
Kompatibilita a montáž
Držák je určen pro sklo o tloušťce od 6 mm do 10,76 mm — jak kalené, tak laminované. V závislosti na zvolené tloušťce tabule je nutné vybrat odpovídající gumová těsnění, která zajišťují dokonalé přizpůsobení a účinné upevnění skla v držáku. K montáži jsou zapotřebí 2 sady gumových těsnění, dostupné jako samostatné příslušenství.
- Imbusové šrouby umožňují nastavení přítlaku bez demontáže držáku
- Gumová těsnění se volí podle konkrétní tloušťky montovaného skla
- Zajišťovací pin stabilizuje tabuli a zabraňuje jejímu vysunutí
Zobrazení produktu
Technické údaje
| Materiál | AISI 304 |
| Povrchová úprava | Satén |
| Tloušťka skla [mm] | 6-10,76 |
