Dromet

Dromet kotva prstencová rozpěrná PSRe M16x170/48 pozinkovaná

Přejít na zpětnou vazbu k produktu

Kotva prstencová rozpěrná PSRe M16x170/48 značky Dromet, pozinkovaná elektrolyticky. Závit M16, délka 170 mm, kotevní hloubka 110 mm, tloušťka upevňovaného prvku 48 mm, hmotnost 0,28 kg. Materiál: konstrukční ocel. Do nezatrženého betonu min. B20, kamene a plné cihly. Má ETA 05/0

Přejít na úplný popis
s DPH bez DPH
Cena 67,06 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks
Dostupnost:
Skladem
Doba přepravy: 5 dní

Vlastnosti produktu

[PIM] kotwy-pierscieniowe-ocynkowane #180

  • Typ závitu M16
  • Délka [mm] 170

Popis

Dromet kotva prstencová rozpěrná PSRe M16x170/48 zinkovaná

Kotva prstencová Dromet PSRe M16x170 – pohled na produkt s maticí a podložkou
Kotva prstencová Dromet PSRe M16x170 – pohled na produkt s maticí a podložkou

Kotva prstencová rozpěrná PSRe M16x170/48 značky Dromet je ocelový mechanický spojovací prvek určený k trvalému kotvení profilů, kovových konstrukcí, mříží, zábradlí, strojů a dalších prvků vybavení objektu do betonových podkladů. Díky prstencové konstrukci s maticí a podložkou zajišťuje spolehlivý přenos zatížení v nezatrženém betonu od třídy min. B20 (C16/20), v přírodním kameni s kompaktní strukturou a v plné cihle.

Kotva má Evropské technické posouzení ETA 05/0242, certifikát CE a národní schválení AT-15-7574/2008, což potvrzuje její soulad s bezpečnostními požadavky a umožňuje její použití v odpovědných konstrukčních spojích. Antikorozní ochrana ve formě elektrolytického zinku chrání spojovací prvek před korozí ve vnitřních a mírně vlhkých podmínkách.

Rozměry a technické parametry

  • Označení: PSRe 16x170/48
  • Závit: M16
  • Průměr vrtání (fi): 16 mm
  • Celková délka (L): 170 mm
  • Tloušťka kotveného prvku (E): 48 mm
  • Hloubka kotvení (F): 110 mm
  • Hloubka otvoru (D): 168 mm
  • Materiál: konstrukční ocel, elektrolytický zinek
  • Konstrukce: prstencová s maticí a podložkou
  • Hmotnost: 0,28 kg
  • EAN: 5907518663800
  • Prodejní jednotka: kus

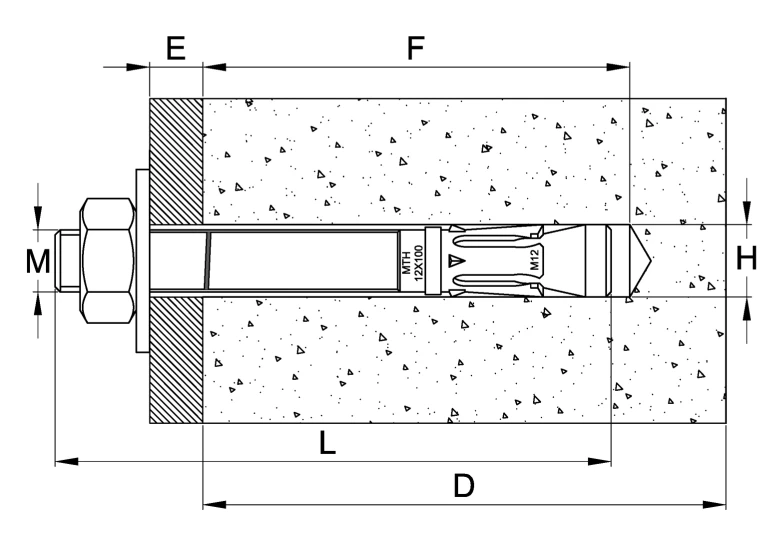

Montážní schéma kotvy prstencové PSRe – řez s označením rozměrů M, L, F, E, D, H
Montážní schéma kotvy prstencové PSRe – řez s označením rozměrů M, L, F, E, D, H

Montážní schéma znázorňuje řez kotvou usazenou v betonovém podkladu. Označení na výkresu odpovídají klíčovým montážním rozměrům: M – průměr závitu, L – celková délka kotvy, F – hloubka usazení v podkladu, E – tloušťka kotveného prvku (vyčnívající úsek), D – hloubka vyvrtaného otvoru, H – průměr montážního otvoru.

Montážní doporučení

  • Montážní otvor vyvrtejte kolmo k rovině podkladu a důkladně jej vyčistěte od prachu
  • Spojovací prvek zaveďte do otvoru pomocí lehkých úderů kladiva
  • Montáž provádějte pomocí momentového klíče — zaručuje správný utahovací moment
  • Po rozpnutí kotvy by měla být podložka pod maticí pevně přitlačena k upevňovanému prvku
  • Parametry uvedené v technickém schválení AT-15-7574/2008 nesmí být překročeny

Použití ve fotovoltaických instalacích: Kotva prstencová PSRe M16 se výborně osvědčuje při upevňování nosných konstrukcí pro FV panely k betonovým základům, patkám a pásům. Závit M16 zajišťuje vysokou nosnost spoje, nezbytnou při zatížení větrem působícím na pozemní instalace a instalace na plochých střechách.
