Comunello sada závěsů brány k navařování na sloupek 40×40 mm – pravá, pro stoupající svahy
produkt nedostupný
přidat do seznamu přání
0
Popis

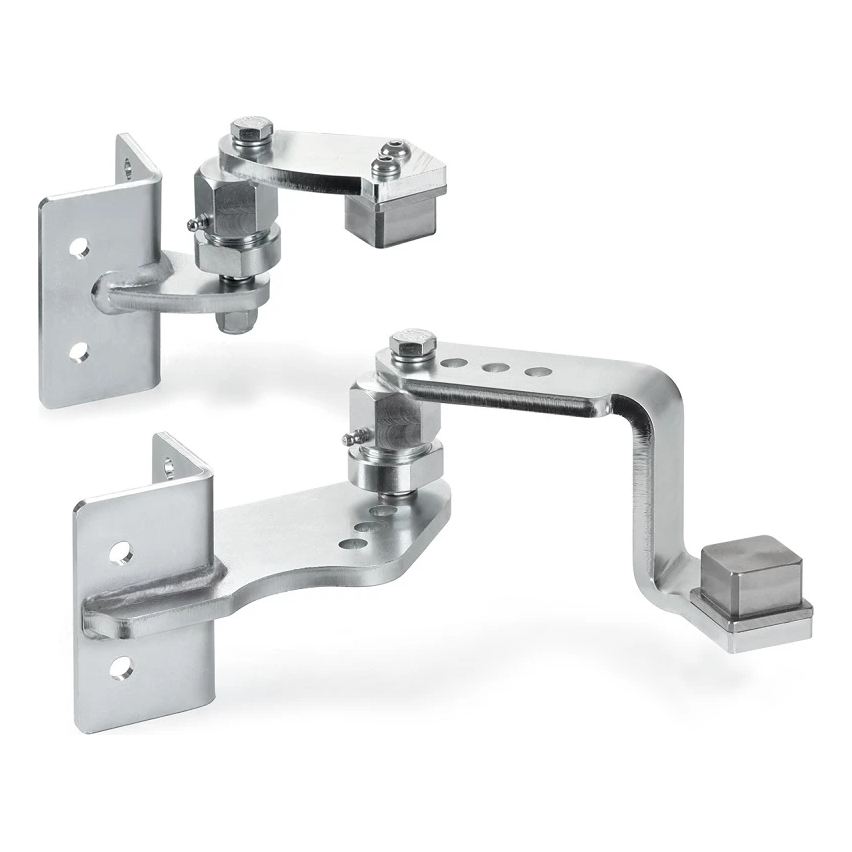

Comunello sada závěsů brány k navařování na sloupek 40×40 mm – pravá, pro stoupající svahy
Comunello – kompletní sada pravých závěsů k navařování určená pro montáž křídlových bran na terénech se skloněným podložím. Díky vestavěnému kloubu s excentrickou šroubem montážník přesně nastaví křídlo brány do vodorovné polohy a vyrovná ho vzhledem ke sloupku — i při sklonu terénu do 10° (~20%). Jedná se o hotové řešení, které eliminuje nutnost individuálního dorobení regulačních prvků a výrazně zkracuje čas montáže.
Klíčové vlastnosti sady
- Určení: křídlové brány na stoupajících svazích
- Typ: pravý závěs, k navařování na sloupek
- Hodí se na sloupky: 40 × 40 mm — ocelové a betonové
- Maximální délka křídla: 3 m
- Maximální hmotnost křídla: 120 kg
- Maximální úhel stoupání: 10° (~20%)
- Regulovatelný sklon křídla — kloub s excentrickou šroubem
- Klouby vybavené maznicemi — mazání bez demontáže
- Konzoly se 4 montážními otvory
- Materiál: elektrolyticky pozinkovaná ocel
- Výrobce: Comunello
Excentrický mechanismus dává plnou kontrolu nad pozicí křídla brány. Stačí otočit kloub a plynule regulovat úhel, bez nutnosti opětovného svařování či rozkručování konstrukce. Maznice v kloubech umožňují snadné mazání během ročních prohlídek — prodlužují životnost závěsů a zajišťují tichý, plynulý chod brány po léta.

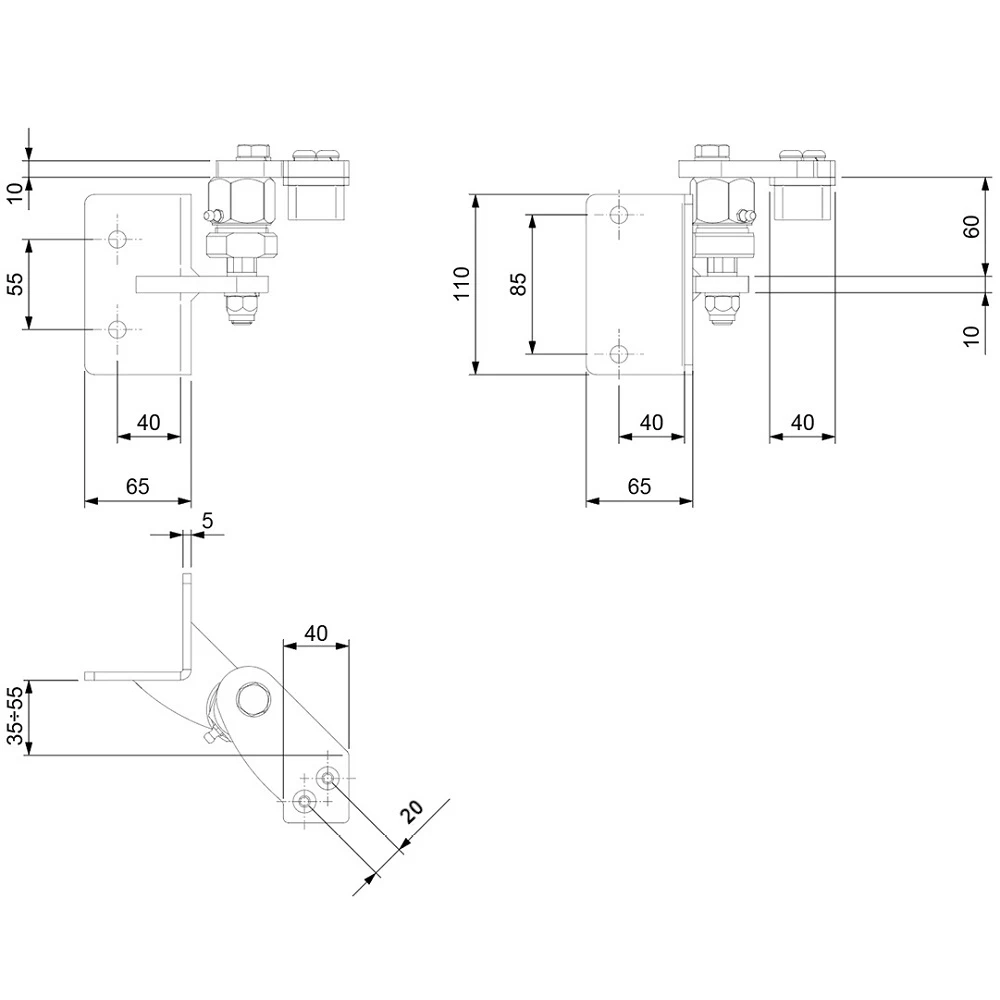

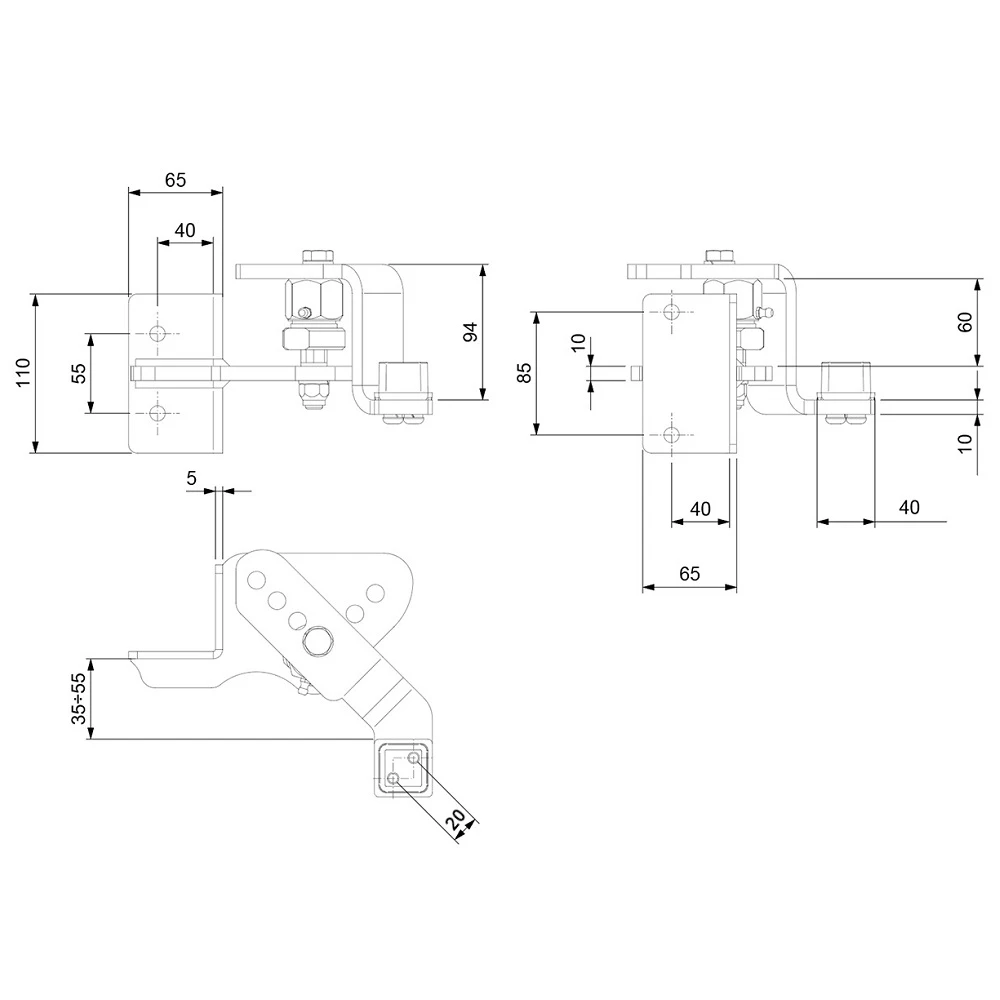

Rozměry a technické údaje
Horní závěs (menší):
- Montážní plech (výška × šířka): 85 × 65 mm
- Rozteč montážních otvorů svisle: 55 mm
- Vzdálenost os otvorů od okraje plechu: 40 mm
- Výška mechanismu kloubu: 94 mm
- Světlost mezi rameny kloubu: 60 mm
- Tloušťka montážního plechu: 5 mm
- Tloušťka ramene kloubu: 10 mm
- Šířka prvku připevňovaného ke křídlu: 40 mm
Dolní závěs (větší):
- Montážní plech (výška × šířka): 110 × 65 mm
- Rozteč montážních otvorů svisle: 85 mm
- Vzdálenost os otvorů od okraje plechu: 40 mm
- Světlost mezi rameny kloubu: 60 mm
- Tloušťka montážního plechu: 5 mm
- Tloušťka ramen kloubu: 10 mm
- Šířka prvku připevňovaného ke křídlu: 40 mm
Společné rozměry:
- Odsazení osy otáčení od montážního plechu (regulovatelné): 35–55 mm
- Posunutí osy otvoru v připevňovacím prvku: 20 mm
- Celková délka sady (L): 220 mm
- Hmotnost sady: 5 kg
- EAN: 8028390517474
Sada určená pro montáž na ocelové i betonové sloupky. Konstrukce z pozinkované oceli zajišťuje odolnost proti korozi a dlouhodobou exploataci ve venkovních podmínkách. Díky regulovatelnému odsazení osy otáčení (35–55 mm) montážník flexibilně přizpůsobí montáž podmínkám na objektu.
Technické údaje
| Materiál | Ocel |
